Различия вентиляционных труб по жесткости
По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.
Для изготовления гибких вентиляционных коммуникаций, применяют разные виды пластика, физические свойства которых определяют область использования гибкого воздуховода. Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию.
Устройство и назначение воздуховода
Основной задачей вентиляционной системы считается вывод за пределы помещения вредных веществ, дыма, неприятных запахов. Кроме того, она отвечает за очистку воздуха. Обычно в частных домах расстановка мебели и техники внесена в план строительства, что позволяет выполнить вытяжку удобным способом. В квартирах проблемы с установкой плиты прямо под вентиляционным каналом или выводом вытяжки возникают гораздо чаще.
На сегодняшний день существует множество решений, как удлинить воздуховод, однако, специалисты не советуют устанавливать слишком длинные конструкции. Это связано с тем, что длина воздуховода отражается на КПД системы.
Кроме этого, вентиляционная труба для кухонной вытяжки не должна иметь много изгибов. Это также уменьшает её эксплуатационные характеристики. Опираясь на это, можно сделать вывод, что чем ближе вытяжка расположена к шахтному вводу, тем выше её работоспособность.
Характеристики и особенности вытяжного канала в первую очередь зависят от типа вытяжки. Вентиляционные системы делят на два вида по расположению выхода: без вывода на улицу и с выводом. Соответствующая второму варианту система может иметь наружные трубы вентиляции, которые проводят сквозь стену или крышу.
Для того, чтобы вытяжка выполняла свои функции, она должна располагаться прямо над плитой
Материалы, из которых выполняются трубы для вытяжки, могут быть разными, но наиболее распространёнными из них являются пластмассовые и гофрированные изделия. И те, и другие обладают своими достоинствами и недостатками, с которыми необходимо ознакомиться перед их выбором.
Область применения
Промышленные пластиковые воздуховоды
Вентиляционные каналы из полимерных материалов широко применяются для устройства естественной и механической вентиляции.
В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.
Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.
За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.
В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.
Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.
Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.
Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.
Это самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.
Такие каналы проще разместить на небольшом пространстве. Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.
Виды воздуховодов по материалу
Все трубы для вытяжек подразделяются на два основных вида, в зависимости от материала производства:
- жесткие пластиковые;
- гибкие гофрированные.
Пластиковые
Пластиковые внешние вентиляционные трубы для вытяжек могут обладать круглым или прямоугольным сечением. На сегодняшний день наиболее популярны пластиковые воздуховоды с круглым сечением, так как круглая форма позволяет свести к минимуму сопротивление воздуха. Соответственно, КПД у таких воздуховодов выше, чем у прямоугольных. Последние же обладают более презентабельным внешним видом и лучше вписываются в интерьер кухни. Размеры пластиковой вентиляционной трубы для вытяжки могут быть разными, в зависимости от диаметра отверстия в вентиляционном стояке и сечения патрубка вытяжного прибора.
Очень важным параметром для нормального функционирования вентиляционной коммуникации считается правильное соединение отдельных элементов конструкции. Как правило, стыковка выполняется с помощью специальных комплектующих, которые можно приобрести вместе с вентиляционными трубами.
Пластиковые вытяжные трубы бывают с круглым и прямоугольным сечением
Рассмотрим основные плюсы использования труб из пластика в вентиляционной системе:
- пластик обладает отличными шумоизоляционными качествами;
- стенки пластиковых труб являются идеально гладкими, что позволяет воздуху циркулировать по ним, не встречая на своём пути никаких препятствий;
- пластиковые трубы не скапливают грязь и жир на своих стенках.
Гофрированные
Трубы для вытяжки на кухне могут быть гофрированными. Главный плюс такого воздуховода — это лёгкость установки. Гофрированная труба из металла, которая используется для вентиляционной системы, монтируется так: один её конец закрепляется к вытяжке, а другой к вентиляционной шахте. Фиксация гофротрубы происходит за счёт специальных стяжных хомутов.
Выход вытяжки выполнен в форме квадрата, поэтому при покупке гофротрубы рекомендуется сразу приобрести переходник, который позволит соединить конструкцию в единое целое.
Труба гофрированная для вытяжки имеет такие плюсы:
- гофротрубу можно растягивать, тем самым регулируя длину воздуховода;
- отсутствие соединительных элементов и углов минимизирует сопротивление внутри трубы;
- такие изделия стоят на порядок дешевле, чем пластмассовые;
- в случае необходимости благодаря гибкому строению можно провести монтаж гофротрубы, которая обладает показателем сечения выше, чем диаметр вытяжки. В этом случае также поможет стяжной хомут.
Гофрированные трубы гибкие, легкие и простые в монтаже — для их соединения с патрубком вытяжки применяют обычные хомуты
Почему необходимо обустройство системы вентиляции
В последние несколько десятков лет необходимость организации системы вентиляции возросла по приведенным ниже причинам:
- Все удобства располагаются внутри здания;
- Устанавливаются камины или отопительные печи, требующие постоянного притока воздуха для правильного функционирования;
- В цокольном этаже часто строятся бассейны и сауны, для удаления влаги от которых необходима не только мощная вентиляция, но и правильно подобранный осушитель воздуха;
- При возведении ограждающих конструкций используются материалы с минимальной воздухопроницаемостью для обеспечения максимальной теплоизоляции здания.
Правильно рассчитанная и смонтированная система вентиляции позволит избежать следующих проблем:
- Появление плесени из-за повышенной влажности (скапливающийся конденсат от влаги является отличной средой для развития микроорганизмов);
- Неправильная работа камина из-за недостатка приточного воздуха для поддержания пламени и выброса продуктов горения за пределы здания через дымоход;
- Головокружение и упадок сил из-за большой концентрации углекислого газа в воздухе;
- Распространение запахов из кухни и санузлов по всему дому;
- Скапливание жира на стенах и мебели из-за отсутствия вытяжного зонта над варочной панелью.
Многие собственники частных домов задумываются об организации вентиляции только после возникновения описанных выше проблем. Однако в таком случае ее монтаж отнимет гораздо больше времени и сил. С принципом работы системы необходимо ознакомиться до начала строительных работ на стадии проектирования объекта.
Процесс сооружения системы
Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.
При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.
Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток
Этапы монтажа:
- Проектировка вентиляции.
- Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
- Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
- Из крупных труб собирается вентиляционный стояк.
- Сборка и монтаж воздуховодов.
- Подключение всех веток между собой.
- Герметизация соединений. Особой нужды в этом нет, но не помешает.
- Установка вентиляторов и клапанов, если они предусмотрены.
- Монтаж вентиляционных заслонок.
Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.
Проектирование или разработка схемы
Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:
- Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
- Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
- Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.
Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.
Деталировка и сборка системы
Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.
Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:
- Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
- Все размеры переносятся на схему.
- Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
- Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
- Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.
Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.
Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой
Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.
Виды по форме
Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:
- Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
- Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
- Для овальных изделий характерны преимущества и недостатки округлых конструкций.
- Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.
Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:
- 110х55 мм — используются для вытяжных систем с производительностью не больше 300 м3/ч;
- 120х60 мм — применяются для вытяжек мощностью до 350 м3/ч;
- 240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м3/ч.
Форма внутреннего сечения канала воздуховода
По форме внутреннего сечения канала воздуховоды различаются на:
- круглые;
- плоскоовальные или овальные;
- прямоугольные.
Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.
Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.
Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»
«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика
В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.
В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.
Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.
К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.
Выбор диаметра и конструкции труб для вытяжки
Для вытяжки кухонной труба подбирается диаметром, не меньшим в сравнении с выводным отверстием самой вытяжки, иначе производительность вентиляционного прибора будет снижена, повысится уровень шума и возрастет нагрузка на мотор, а это может быть чревато преждевременным выходом вытяжки из строя.
Случается, что сам вентиляционный канал здания имеет диаметр, меньший в сравнении с диаметром отверстия вытяжки. В этом случае теряется смысл установки воздухопровода большего диаметра.
Труба для вытяжки кухонной в совокупности не должна быть слишком длинной и изогнутой, поскольку каждый поворот вентиляционного трубопровода на угол в 90 градусов снижает производительность системы примерно на 10%. Если же изгиб будет превышать 90 градусов, это может спровоцировать неправильный отток воздуха и перегрузку мотора.
Для предотвращения попадания воздуха в воздуховод из вентиляционного канала при появлении обратной тяги предусматривают обратные клапаны, которые бывают двух типов:
- пленчатые;
- на оси с пластмассовым диском.
Поворотная ось клапана должна располагаться в вертикальном положении, в противном случае диск клапана под своим весом будет хлопать.
При организации отвода воздуха посредством вентиляционного канала, во избежание нарушения естественной вентиляции помещения, на отверстие канала устанавливают специальную комбинированную решетку, оснащенную сверху патрубком, к которому присоединяется труба на вытяжку, а снизу – несколькими отверстиями для естественной вентиляции.
Квадратная пластиковая труба над кухонными шкафчиками
Нужно помнить, что оптимальной считается длина воздуховода до 3м. Удлиняя трубу на каждый дополнительный метр сверх оптимальной длины, КПД вытяжки будет падать на 5-10%. Что касается оптимальной формы сечения и материала, то здесь наиболее целесообразно с точки зрения производительности вытяжки будет установка трубы круглого сечения, обладающей гладкими стенками.
Это связано с тем, что сопротивление гофрированной трубы будет в любом случае иметь место, а переходы с круглых сечений выходов вытяжек (именно такой формы выход практически у всех современных вытяжек) на квадратные сечения труб также негативно отразятся на производительности вентиляционных приборов.
Разновидности кухонных вытяжек с отводом в вентиляцию
Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.
Островные
Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.

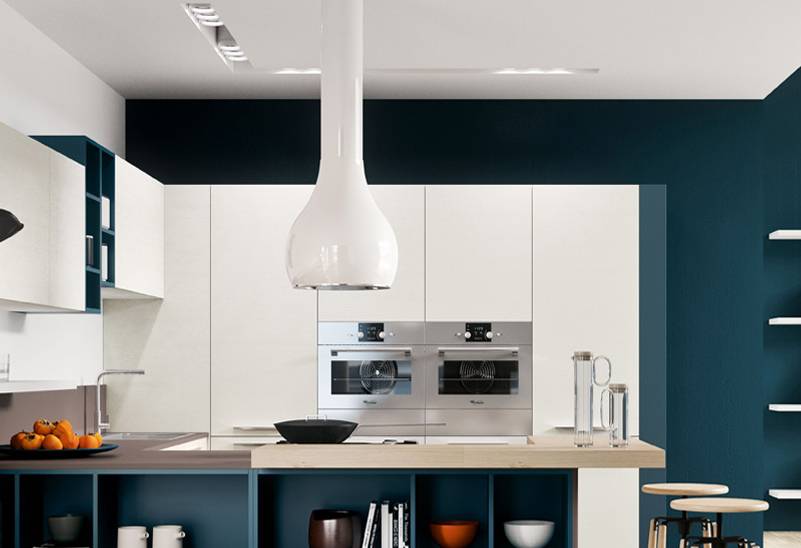

Оригинальная и стильная островная вытяжка
Навесные
Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.
Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.
Встраиваемые
Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.
Встраиваемая модель
Каминные
Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.
Каминная вытяжка смотрится роскошно
Наклонные
Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.
Наклонная вытяжка подойдет для компактного помещения
Угловые
Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.
Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.
Естественный и искусственный тип
В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:
- Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
- Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.
Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.
Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.
Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.
Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.
В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.
К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.
Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.
Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.
В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.
Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.
Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.
Правила монтажа
Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.
К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.
Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.
Ножовка по металлу легко справляется с пластиком
Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.
К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.
В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.
Производительность
Для благоприятной атмосферы мало правильно подобрать габариты оборудования относительно плиты, нужно еще определиться с производительностью.
Этот показатель измеряется в м3/час. При подсчете учитывается площадь кухни и высота потолков. Согласно нормам воздух за час должен обновляться 10-12 раз. Требуется увеличить полученное число на 20-30 %: это считается запасом мощности.
Так что для помещения в 12 кв. м и высотой потолка 2,7 м необходима производительность не менее 500 м3/час (12 x 2,7 x 12 x 1,3 = 505,44).
Чтобы не пришлось производить сложные расчеты самостоятельно, смотрите таблицу.
