№7. Размер и диаметр канализационных труб
Прежде, чем приступать к покупке и монтажу канализационных труб, лучше всего составить проект, где указать все точки слива и тип сантехнического оборудования. Это поможет сориентироваться с тем, какого диаметра и какой длины трубы необходимы. На этом этапе также не мешает определить количество вспомогательных деталей, которое будет зависеть от количества поворотов и разветвлений. Учитывайте и изменение диаметра трубопровода на отдельных участках.
В зависимости от типа подключаемого сантехнического прибора подбирают трубы с разным диаметром:
- для посудомоечной и стиральной машины подойдет канализационная труба диаметром 25 мм;
- для ванной, душевой кабины и кухонной мойки – 40-50 мм;
- для умывальника и биде – 30-40 мм;
- для разводки труб – 40-50 мм;
- отводы от стояка – 65-75 мм;
- центральный стояк и труба от унитаза – 100-110 мм.
К рассчитанной длине лучше добавить запас в 10%.
Пос
Требования к трубам для наружной канализации
Требования к материалам, используемым при монтаже канализационных систем внешнего типа, включает соответствие ряду условий, среди которых:
- Большая прочность по сравнению с трубами, используемыми в системе внутренней разводки здания. Помимо нагрузки, испытываемой при транспортировании отходов, они должны быть способны выдержать давление слоя почвы над ними, быть устойчивыми к воздействию температурно-климатических факторов внешней среды.
- Надежность, обеспечивающая их эксплуатацию на протяжении года с возможностью проведения работ в зимний период времени.
- Стойкость к воздействию коррозии и износу под воздействием химических, биологических и температурных факторов.
- Устойчивость к перепадам температур и способность обеспечивать необходимую производительность в зимний период времени.
- Как можно меньшая шероховатость внутренних поверхностей труб, не затрудняющая отвод стоков и обеспечивающая уменьшение диаметра трубы при ее засорении.
- Малый вес, облегчающий монтаж конструкции не требующий дополнительных приспособлений и специальных инструментов.
- Возможность подключения всех необходимых элементов внутренних и санитарных коммуникаций.
- Долговечность в эксплуатации, позволяющая использовать элементы наружной системы канализации в течение больше 50 лет.
- Низкая стоимость, обеспечивающая возможность прокладывания разветвленной сети коммуникаций.
Суммируя сказанное, трубы, используемые для устройства системы наружной канализации должны обеспечивать исправность системы и надежный отвод канализационных стоков на протяжении всего периода эксплуатации.
Фитинги
Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

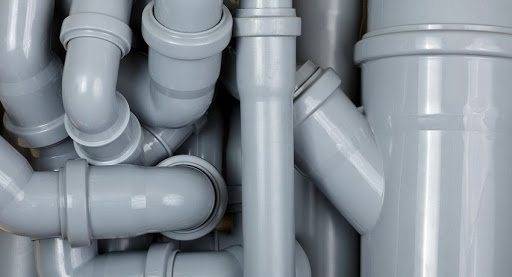

Пластиковые канализационные фитинги для внутренних работ
Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее. Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.
Характеристики труб ПВХ
Эти изделия изготавливают из поливинилхлорида — полимерного материала, отличающегося следующими свойствами:
- огнестойкость;
- устойчивость к низким температурам;
- низкая температура плавления;
- небольшой вес;
- повышенные, по сравнению с полиэтиленом, жёсткость и ломкость при сильных механических перегрузках;
- неспособность проводить электрический ток, что даёт возможность не использовать дополнительную электроизоляцию;
- химическая стойкость к большинству агрессивных сред, включая кислоты, щёлочи, растворы солей, продукты нефте- и газопереработки;
- отсутствие угрозы коррозионного распада под воздействием грунтовых вод или иных жидкостей.
Работоспособность трубы ПВХ сохраняют при нагревании до температуры 120°С: выше этого значения они утрачивают форму и начинают выделять газообразный хлорид водорода, вредный для здоровья человека.
Первые признаки деформации начинаются ниже указанного температурного уровня, при нагревании до 65-70°С. Именно поэтому поливинилхлоридные изделия не используются при создании водопроводов горячей воды.
Современные типы трубного материала
Современные виды канализационных труб для наружной канализации включают также разнообразие используемых материалов, среди которых:
- Чугун. Отличается прочностью, высоким весом и дороговизной. Он используется на деле все реже, так как требует высоких затрат, сложен в установке и подвержен коррозии.
- Керамика. Материал не восприимчив к химическому воздействию, внутри не имеет выступов и шероховатостей. Он прекрасно выдерживает смену температур, а также неприхотлив при монтаже.
- Асбестоцемент. Имеет небольшой вес, легок в использовании и при установке не вызывает трудностей, способен прослужить от 50 до 100 лет.
- Гофрированный полиэтилен. Гофрированные канализационные трубы для наружной канализации обладают гладкой внутренней поверхностью, зато внешние неровности помогают выдерживать давление почвы.
- Полипропилен. Материал довольно легок, обладает гладкой поверхностью внутри, неприхотлив при монтаже.
Отличия внешней и внутренней канализации
Трубы, применяемые для прокладки внешних систем, существенно отличаются от аналогов, используемых для коммуникаций внутри здания.
Подробная информация о трубах для внутренней канализации рассмотрена в этой статье.
Наружная канализация отличается от внутренних труб ярко-оранжевым цветом, а также повышенной плотностью и толщиной стенок
Типичные особенности включают:
- Цвет. Оранжевый (красноватый) цвет, который облегчает обнаружение трубы и, таким образом, позволяет избежать непреднамеренного повреждения сетки во время земляных работ.
- Толщина стены. У деталей для наружной канализации этот параметр всегда выше, чем у внутренней (при использовании систем ПВХ эти показатели составляют 3,2-3,4 мм против 2 мм), поскольку заглубленный трубопровод должен выдерживать большие нагрузки.
- Материалы. Красные трубы обычно изготавливают из материалов повышенной прочности (например, непластифицированного поливинилхлорида, обладающего особой прочностью).
- Термостойкость. За счет увеличенной толщины и надежности стен, а также добавления специально подобранных компонентов теплостойкость внешних систем выше, чем у внутренних. Но им также может потребоваться изоляция. Рекомендуем ознакомиться с видами утеплителя для сточных вод.
- Продолжительность жизни. Предметы оранжевого цвета, как правило, служат дольше, чем предметы серого цвета.
- Ценник. Стоимость элементов внешней канализации примерно на 20% выше, чем внутренней.
Специалисты предостерегают от использования серых труб для прокладки наружной канализации. Им сложно выдерживать большие нагрузки (особенно в течение длительного периода), что может привести к поломке и несчастным случаям.
Рассмотрим подробнее, какие материалы можно использовать для изготовления наружной канализации.
Фитинги для монтажа труб
Соединительные элементы фасонного типа широко используются для устройства наружной канализации. Поскольку, различные детали предназначены для проведения работ внутри и снаружи здания, для их внешнего отличия при монтаже внешней канализационной сети рекомендуется использовать элементы, окрашенные в оранжевый цвет
Для обеспечения герметичности при соединении типа в раструб важно наличие на соединительных элементах специальных фасок, уплотнительных конструкций для обеспечения герметичности соединения и фитингов. Соединение в раструб не требует использования специальной технологии и инструментов, поэтому применяется наиболее часто
Для обеспечения вхождения трубы в участок с предусмотренной фаской, практикуется использование смазочных материалов на основе силикона.
К преимуществам использования фитингов различных типов относится высокая скорость выполнения монтажных работ.
Какой материал все же выбрать?
Так как в статье рассматриваем вопрос, какие трубы лучше частного дома, то подведем итог, что же выбрать.
- Бетонные и железобетонные – используются в промышленном строительстве. Из них сооружают локальные канализационные сети. Отличаются значительным весом и габаритами.
- Чугунные – высокопрочные, устойчивые к температуре, но тяжелые. Сейчас применяются не часто. Даже в многоквартирном строительстве снижается объем их использования. Даже несмотря на долгий срок службы.
- Стальные, керамические и медные – чересчур дорого и не очень надежно для использования в канализации. Процесс монтажа и замены сложен.
- Асбестоцементные – стойки к биологическим и химическим воздействиям. Вполне подходят для канализационных сетей. Однако хрупкость снижает их эксплуатационные свойства еще до установки.
- Полимерные – относительно новый вид продукции. Имеются модели с различными потребительскими характеристиками. Класс включает в себя различные трубы из пластика для канализационных сетей. Отличаются значительной прочностью, продолжительным сроком службы, легкостью монтажа и совместимостью с другим оборудованием.
- ПВХ трубы – оптимальный выбор для самотечной канализации. Подойдут для монтажа наружной и внутренней систем. Устойчивы к механическим повреждениям и ультрафиолету. Температура не оказывает влияния на эксплуатационные характеристики. Не слишком хорошо переносят воздействие бытовых химических средств.
- Полипропиленовые – не подвергаются воздействию агрессивных химических веществ. Стойки к механическим повреждениям. Способны пропускать жидкости с высокой температурой.
Рынок канализационных труб намного обширнее, чем описано в статье. Здесь разобраны характеристики самых распространенных материалов. Сказать наверняка, что один из вариантов лучше других нельзя. Для каждого трубопровода необходимо учитывать конкретные условия эксплуатации. Именно учитывая все нюансы участка можно выбрать оптимальный вариант.
Советуем почитать:
- Как соединять пластиковые канализационные трубы;
- Как самостоятельно определить диаметр трубы;
- Способы соединения металлической трубы с пластиковой
https://youtube.com/watch?v=6lif6lJOscE
Из чего делают фановые трубы?
Если раньше для создания канализации использовались только чугунные трубы, у которых, несмотря на наличие массы достоинств, есть еще большее число недостатков, то сейчас для изготовления этих инженерных систем применяются и другие материалы. Познакомимся с ними ниже.
ПВХ
Трубы для канализации из ПВХ Полимерный материал, из которого сейчас делают всевозможные изделия, в том числе и трубы для канализационных стоков. Они получаются легкими, безопасными для окружающей среды и человека, а также очень простыми в обработке и монтаже. Характеризуются долгим сроком службы, практичны, так как не склонны формировать внутри себя осадок, устойчивы к износу, недорогие. Главный их недостаток — невозможность применения при очень низких температурах, а при +60 и выше они деформируются и повреждаются. Но в течение короткого времени через них можно сливать воду температурой +95 (не более минуты). Однако в целом для создания внутренней системы стоков в доме они подходят отлично. Различаются по цветам — серые, коричневые. В зависимости от цвета определяются и условия их применения.
Плюсы
- очень легкие
- не ржавеют
- гладкие изнутри
- долговечные
- не зарастают
- дешевые
Минусы
- нельзя использовать при температурах менее -10 градусов
- деформируются при температуре выше +60 градусов
Полиэтилен
Полиэтиленовые трубы для канализации В продаже можно найти и трубы из полиэтилена, которые обозначаются аббревиатурой ПЭ. Это тоже полимерное искусственное вещество, однако очень плотное. Трубы из ПЭ часто имеют снаружи гофрированный слой, который повышает их жесткость и прочность. Такие изделия используют для наружной системы водоотведения. В целом это долговечный вариант, отличающийся эластичностью, устойчивостью к сильным перепадам температур (выдерживают до -60 градусов). Такие трубы не боятся ни щелочей, ни кислот, хорошо изолируют звуки, а внутри на них не формируется осадок из-за гладкости. Но они не любят солнечного света, а транспортировать через них можно стоки не горячее +80 градусов.
Плюсы
- не ржавеют
- гибкие
- выдерживают очень низкие температуры
- легкие
- идеальны для наружного трубопровода
Минусы
не любят солнечный свет
Полипропилен
Полипропиленовые трубы для канализации Это трубы из полипропилена — еще одного полимерного вещества, пластика, очень прочного и надежного. Материал не боится сильных перепадов температур, он долговечен в использовании, прекрасно выдерживает действие как щелочей, так и кислот, простой в монтаже. Осадки и грязь внутри не накапливаются из-за очень гладкой поверхности. Недостаток один — трубы не выдерживают нагрев свыше +95 градусов, однако для оборудования канализации внутри дома подходят как никакие другие. Их считают лучшими многие строители.
Плюсы
- очень прочные
- выдерживают сильные перемены температур
- просты в монтаже
- надежные
- не боятся щелочей и кислот
- не склонны накапливать осадки и грязь изнутри
Минусы
не выдерживают нагрев свыше +95 градусов
Чугун
Чугунные трубы для канализации Такие трубы известны всем, кто родился до начала 2000-х. Раньше именно из них сооружали систему стоков в каждой квартире и в каждом доме. И в старых домах их все еще можно отыскать. Чугун очень прочен и долговечен, ему нипочем как высокие, так и низкие температуры. Однако он имеет слишком много недостатков, из-за которых его сейчас применяют крайне редко. Так, этот материал очень тяжелый, из-за чего сложен в монтаже. Со временем он начинает прогнивать, из-за чего возникают риски протечек. Внутри трубы из него шероховатые, там постоянно формируется осадок, а еще есть риск появления засоров. Да и стоят они недешево.
Плюсы
- долговечный
- прочный
- не боится никаких температур
Минусы
- гниет со временем
- тяжелый
- дорогой материал
- шероховатость стенок внутри
Керамика
Керамические трубы для канализации Один из тех материалов, что использовался еще в древности для создания систем стоков. Сейчас его применяют очень редко, и найти керамические трубы сейчас где-либо крайне сложно. Его ценили из-за химической инертности, долговечности, устойчивости к температурам. Однако сейчас в продаже есть более практичные материалы, обладающие теми же свойствами. Из минусов керамики можно отметить хрупкость, сложность монтажа, а устойчивость к химии и другие свойства обусловлены наличием глазури.
Плюсы
- инертны к химическим веществам
- долговечны
- не ржавеют
Минусы
- сложные в монтаже
- хрупкие
- морально устарели
Асбестоцементные трубы
Основные достоинства изделий:
- Долгий срок службы
- Не большой вес
- Высокая стойкость к воздействию химикатов
- Минимальное зарастание труб
Существенным минусом асбестоцемента является его хрупкость и не способность переносить механические повреждения.
Керамические трубы
Керамика применяется для изготовления элементов канализации еще с древних времен. Свои позиции удерживает по сегодняшний день.
+
- Допускается перекачка всех жидкостей, в их числе и химикаты
- Абсолютно гладкие внутренние стенки, купируют образование отложений.
- Легко переносит любую температуру окружающей среды.
- Простой монтаж.
—
- Малая длина изделий, что увеличивает количество стыков.
- Повышенная хрупкость
Изготавливаются трубы диаметром от 100 до 600 мм, с раструбом или нарезкой для соединения.
Лидирующие производители канализационных труб
- Wavin – Голландия. Специализация пластиковые трубы.
- ПОЛИПЛАСТ – Россия, Казахстан, Белоруссия (совместное производство). Выпускают канализационные трубы из ПЭ, ПП, ПАХ, стеклопластика.
- Ostendorf – Германия. Профиль линия канализационных труб KG.
- Политэк – Россия. Изделия из полимеров идеальное соотношение цены и качества.
- Duker – Гремания. Специализация чугунные трубы.
- Saint-Gobain – Франция. Чугунные трубы для подземной прокладки и дренажных систем.
Чтобы правильно выбрать канализационные трубы следует учесть несколько пунктов:
- Материал изготовления
- Место установки
- Условия эксплуатация
Изделия из пластика для наружной канализации
Пластиковые трубы ПП и Пэ рекомендуется устанавливать в местах с большим динамическим воздействием (движение транспорта, работа машин и механизмов и т.п.).
ПП – полипропилен. Имеют серый цвет. В большинстве случаев ими обустраивается канализация внутри строения. Для внешней канализационной системы применяют изделия ПП повышенной прочности. Рабочая температура от -5 градусов до +60.
Внимание. Температуру в 95 градусов серая труба может выдерживать не более минуты, а при – 10 градусов становится хрупкой. ПЭ – полиэтилен
Трубы с толстыми стенками, что сказывается на их цене и весе. Есть хороший аналог армированные полиэтиленовые трубы, которые прекрасно подходят для сборки внешней системы отвода стоков
ПЭ – полиэтилен. Трубы с толстыми стенками, что сказывается на их цене и весе. Есть хороший аналог армированные полиэтиленовые трубы, которые прекрасно подходят для сборки внешней системы отвода стоков.
Работы по обустройству наружной канализации
Предварительно под канализацию роют траншею, глубина которой зависит от характеристики земельного участка, залегания подземных вод. Согласно СНиП трубопровод прокладывается на полметра ниже уровня промерзания почвы. Ширина траншеи для труб Ø 11 см составляет 60 см.
Если магистраль прокладывается на небольшой глубине, проводится ее утепление. Обязательному утеплению подлежат внешние магистрали, которые выходят из здания. После завершения сборки системы проверяется наличие уклона, при необходимости делается подкоп или подсыпка. Затем закапывается траншея.
Устройство обратного клапана
Неправильная сборка трубопроводов, нарушение требований эксплуатации приводят к засорению канализационной сети. В результате этого затрудняется выведение из дома отработанного объема воды или содержимое системы выплескивается наружу на первом этаже.
Чтобы предотвратить это неприятное для хозяев последствие, в канализационные магистрали встраивается . Этот дополнительный элемент перекрывает обратное движение сточной воды, т. е. ее движение возможно только наружу здания.
Такие клапаны изготавливаются из стали, латуни, чугуна. Изделия большего диаметра (11 см) монтируют на общую линию, меньшего (5 см) — на сливные ПВХ трубы. Для таких коммуникаций специально изготавливают обратные клапаны из поливинилхлорида. Они отличаются высокой прочностью, при этом стоят недорого. По конструкции изделия бывают шаровые и ПВХ.
Запорным механизмом шаровых клапанов является стальной шарик. При обратном движении сточных вод этот шарик перекрывает отверстие, не допускает течение жидкости в обратном направлении.
Принцип работы обратного клапана.
Клапаны из поливинилхлорида устанавливают на вертикальные, горизонтальные линии. Внутри изделия под небольшим углом установлена запорная возвратно-поступательная пластина. При направлении загрязненной воды из здания пластина под напором отгибается. В случае возникновения обратного давления жидкости пластина прижимается и закрывает входное отверстие.
№8. Уклон внутренней канализационной трубы
Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.
Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:
- стоки быстрее уходили в общую канализацию под действием гравитации;
- не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
- не возникало неприятных запахов и прорывов в результате заиливания.
Чем больше диаметр канализационной трубы, тем меньший уклон необходим:
- для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
- для труб диаметром 50 мм – 3 см;
- для труб 80 мм – 2 см;
- для труб 100 мм – 1,5 см.
При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.
Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:
- частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
- происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.
Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.
Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.
Обзор других компонентов пластикового колодца
Компонентами, которые могут потребоваться при монтаже пластикового колодца могут быть различные вставки, трубы, крышки люков. Здесь необходимо учитывать то, где именно будет расположена вся конструкция. Если это проезжая часть — тогда крышка люка должна выдерживать нагрузку минимум 25 тонн (если это не автомагистраль). Для парков (в том числе клумб) и тротуаров минимально допустимая нагрузка равняется 1,5 тонны. Ниже в таблице приведены величины допустимой нагрузки на крышку люка в зависимости от его класса:
| Класс | Допустимая нагрузка | Область применения |
| А 15 | 1500 кг | пешеходные зоны, парки и клумбы |
| В 125 | 12,5 тонн | тротуары, автостоянки |
| C 250 | 25 тонн | городская проезжая часть |
| D 400 | 40 тонн | трассы и автострады |
Крышка люка должна выдерживать предполагаемую нагрузку
Выбор пластиковых труб для колодцев
Каждый колодец оборудуется подводом пластиковых труб. Выбор трубы также зависит от целевого назначения колодца. Параметрами для выбора служит диаметр и материал, из которого изготовлено изделие. Например, для наружной канализации подойдут трубы с диаметром минимум 100 мм. Чем больше объем предполагаемых сточных вод — тем больший диаметр трубы необходимо использовать.
С трубами, подводимыми к питьевому колодцу или к скважине, главный вопрос заключается не в диаметре трубы, а в материале, из которого они состоят.
Цена пластиковых труб для колодцев питьевой воды из полипропилена находится в пределах от 14 руб. за 1 метр при диаметре в 20 мм. Для домашних условий данный диаметр будет оптимальным. Если необходим запас (с учетом полива) можно использовать трубу диаметром 25 или 32 мм. Их стоимость будет около 19 или 33 руб./м. соответственно.
Выбор пластиковых труб в зависимости от диаметра
Если решается вопрос о сооружении канализационной либо дренажной системы — тогда потребуется приобретение и установка пластиковых труб большого диаметра для колодцев и септиков. В условиях частного домовладения вполне достаточно будет приобретение трубы, диаметром 100 мм. или 150 мм. Метр сотой трубы может стоить около 230 руб.
Вкладыши и пластиковые вставки в колодец
Если возникает необходимость уберечь готовую скважину от разрушения, а также укрепить полуразрушенные либо треснувшие бетонные кольца, проблема решается при помощи специального пластикового вкладыша в бетонное кольцо. Его цель состоит в том, чтобы уберечь готовую скважину от разрушения, а также для укрепления деформированных бетонных колец. Если же необходимо внести изменение в ландшафт (например поднять уровень грунта), а на участке находится бетонный колодец, с этой задачей также поможет справиться специальная вставка. Однако нужно не промахнуться с диаметром вкладыша, чтобы в итоге он плотно зашел внутрь бетонного колодца.
Так выглядит бетонное кольцо, усовершенствованное пластиковой вставкой
Иногда необходимо увеличить высоту уже готового колодца с днищем, либо септика. Такой вставкой в колодец из пластика может быть горловина с крышкой люка. Такие горловины также продаются с разными параметрами по высоте и диаметру.
Если монтируется пластмассовый канализационный колодец — тогда и дно для колодца пластиковое. Каким именно будет днище колодца напрямую зависит от назначения колодца. Это может быть поворотный колодец либо колодец, в который происходит сток из разных мест (к примеру 1 колодец на двух соседей, либо на два отдельных друг от друга домов).
Различные типы днища пластикового канализационного колодца
СИНИКОН
Компания Sinikon – это российский производитель труб из пвх. Она начала работать в 1996 году на основе российско-итальянского сотрудничества с фирмой Valsir. Отечественное производство переняло лучшие традиции Запада. Завод и оборудование отвечает международным стандартам.
Sinikon производят канализационные трубы для наружного и ливневого отведения воды. Также есть модели, которые могут использоваться внутри дома. Большие диаметры Sinikon подойдут для устройства безнапорной промышленной канализации.
ПВХ трубы от компании Sinikon имеют ряд преимуществ. Пластик лучше подходит для строительства частного жилья. Он имеет малый вес, хорошую устойчивость факторам внешней среды. Трубы из пвх лучше монтируются. Ремонт на линии также проходит быстрее. Последнее актуально и для промышленных организаций.
Новинкой производства являются трубы Sinikon Comfort для канализации с изоляцией шума. Материалы этой линии используются для создания бесшумных водопроводов. Они отвечают высоким европейским требованиям и позволяют полностью убрать звуковой дискомфорт от канализационных стоков. Российское производство дает возможность поддерживать разумные цены на материалы и элементы крепления.
