Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

  • Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
  • Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
  • Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
  • Расстояние до светильника не меньше 0,2 м.
  • Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.

Вам это будет интересно Ряд автоматических выключателей


Простая схема подключения понижающего прибора

Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.


Схема подключения двух галогенных лампочек (и более)Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Установка трансформатора

Чтобы подключить понижающий трансформатор для нескольких галогенных ламп, можно использовать два метода:

  1. Через одноклавишный выключатель;
  2. При помощи создания отдельных групп электрических светильников.

При этом нужно провода синего и оранжевого цвета (в зависимости от страны-производителя устройства они могут немного варьироваться по оттенкам), необходимо подключить к первичным клеммам L и N входа трансформатора или «Input». На противоположной стороне трансформатора галогенные осветительные устройства нужно подключить к вторичным клеммам понижающего прибора Output. Это действие нужно осуществлять только медными проводниками небольшого сечения, которые обеспечивают минимальную потерю энергии.

Фото — Электронный трансформатор Feron

Главный совет:

чтобы свет галогенных ламп был одинаков, нужно подбирать полностью идентичные друг другу проводники и соединять их только параллельно, сечение должно быть не меньше, чем полтора квадратных миллиметра. Также бывают случаи, кода у трансформатора недостаточное количество клемм, их не хватает для подключения всех нужных ламп. Чтобы решить эту проблему нужно купить специальные дополнительные клеммы, их продажа осуществляется в любом электрическом магазине.

Также нужно подобрать правильную длину проводов, в идеале она находится в пределах полутора трех метров, это оптимальное расстояние для передачи данных без образования помех и энергопотерь в проводниках. Кроме того, если сделать провод длиннее, то он начнет нагреваться при работе, что является плохим фактором для галогенных лампочек, они будут по разному гореть, в одинаковых лампах одной группы будет отличаться яркость. В том случае, если нет никакой возможности укоротить длину провода, нужно увеличить его сечение. К примеру от 3 метров до 4 необходимо применять провод с сечением до 2,5 мм 2 . Схема подключения питания имеет следующий вид:

Фото — подключение трансформатора к выключателю

Рассмотрим еще один вариант подключения трансформаторов галогенных ламп.

Российский форум электриков считает, что этот метод более практичен и прост в использовании.

Необходимо все светильники, которые находятся в одной комнате (или здании, при надобности), разделить на несколько групп. Допустим, всего есть семь лампочек, получится две группы по 3 и 4 лампы на каждую. В таком случае для каждой группы нужно покупать трансформатор, как для разных приборов отдельные автоматы.

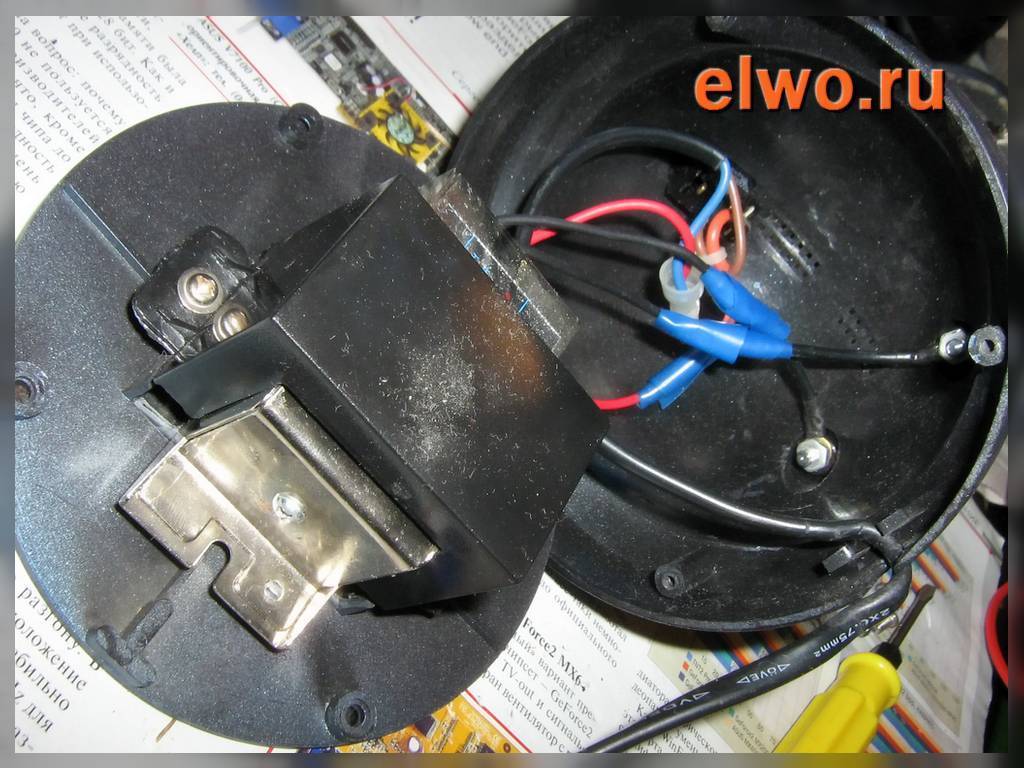

Фото — подключение трансформатора для галогенных ламп

Это очень удобно, т.к. при прекращении работы какого-либо трансформатора, оставшийся будет функционировать без изменений. Исходя из предыдущих расчетов, их общая мощность 210 Вт, получится, что на одну группу приходится 120 Вт (следует купить прибор на 150w), а на вторую 90 (каждая лампочка по 30 Вт). Подбираем трансформаторы, подходящие под эти требования (не забываем суммировать количество запасной мощности – 10-15 %).

Раз в полгода проверяйте работоспособность трансформаторов. При необходимости проводите плановый ремонт в Москве, Санкт-Петербурге и прочих городах есть специальные учреждения, которые предоставляют такие услуги.

Какие бывают трансформаторы?

Трансформаторами называют устройства электромагнитного или электронного типа. Они несколько отличаются принципом работы и некоторыми другими характеристиками.

Электромагнитные варианты изменяют параметры стандартного сетевого напряжения на характеристики, пригодные для работы низковольтных галогенок, электронные устройства кроме указанной работы выполняют еще преобразование тока.

Тороидальный электромагнитный прибор

Простейший тороидальный трансформатор собран из двух обмоток и сердечника. Последний называют еще магнитопроводом. Его изготавливают из ферромагнитного материала, обычно это сталь. Обмотки размещаются на стержне.

Первичная подключена к источнику энергии, вторичная, соответственно, к потребителю. Электрическая связь между вторичной и первичной обмотками отсутствует.

Несмотря на невысокую стоимость и надежность в эксплуатации тороидальный электромагнитный трансформатор сегодня редко используется при подключении галогенных ламп

Таким образом мощность между ними передается только электромагнитным путем. Для увеличения индуктивной связи между обмотками используется магнитопровод. При подаче переменного тока клемму, соединенную с первой обмоткой, он образует внутри сердечника магнитный поток переменного типа.

Последний сцепляется с обеими обмотками и индуцирует в них электродвижущую силу или ЭДС. Под ее воздействием во вторичной обмотке создается переменный ток с напряжением, отличным от того, что было в первичной.

В зависимости от числа витков устанавливается тип трансформатора, который может быть повышающим либо понижающим, и коэффициент трансформации. Для галогенных ламп всегда используются только понижающие аппараты.

Достоинствами обмоточных устройств считаются:

  • Высокая надежность в работе.
  • Простота в подключении.
  • Невысокая стоимость.

Тем не менее, тороидальные трансформаторы можно встретить в современных схемах с галогенными лампами достаточно редко. Это объясняется тем, что в силу конструктивных особенностей такие устройства имеют довольно внушительные габариты и массу. Поэтому их сложно замаскировать при обустройстве мебельной или потолочной подсветки, например.

Пожалуй, главный недостаток тороидальных электромагнитных трансформаторов – массивность и значительные габариты. Их крайне сложно замаскировать, если необходима скрытая установка

Также к минусам устройств этого типа можно отнести нагрев в процессе функционирования и чувствительность к возможным перепадам напряжения в сети, что отрицательно сказывается на сроке эксплуатации галогенок.

Помимо этого обмоточные трансформаторы могут гудеть при работе, это не всегда приемлемо. Поэтому устройства используются большей частью в нежилых помещениях либо в производственных зданиях.

Импульсное или электронное устройство

Трансформатор состоит из магнитопровода или середчника и двух обмоток. В зависимости от формы сердечника и способа размещения на нем обмоток различают четыре разновидности таких устройств: стержневой, тороидальный, броневой и бронестрежневой.

Разным может быть и число витков вторичной и первичной намотки. Варьируя их соотношения, получают понижающие и повышающие устройства.

В конструкции импульсного трансформатора присутствуют не только обмотки с сердечником, но и электронная начинка. Благодаря этому в него можно встроить системы защиты от перегрева, плавного включения и другие

Принцип работы трансформатора импульсного типа несколько отличается. На первичную обмотку подаются короткие однополярные импульсы, благодаря этому сердечник постоянно находится в состоянии намагничивания.

Импульсы на первичной обмотке характеризуются как кратковременные сигналы прямоугольной формы. Они генерируют индуктивность с такими же характерными перепадами.

Они в свою очередь создают импульсы на вторичной катушке.

Эта особенность дает электронным трансформаторам целый ряд преимуществ:

  • Небольшой вес и компактность.
  • Высокий уровень КПД.
  • Возможность встроить дополнительную защиту.
  • Расширенный рабочий диапазон напряжения.
  • Отсутствие нагрева и шума при работе.
  • Возможность корректировки выходящего напряжения.

Из недостатков стоит отметить регламентируемую минимальную нагрузку и достаточно высокую цену. Последнее связано с определенными сложностями в процессе изготовления таких устройств.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

  1. Запрещается подключение блока питания без нагрузки.
  2. Размещайте блок на негорючей поверхности.
  3. Расстояние от блока до лампочки не менее 20 сантиметров.
  4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Подключение галогенных ламп через трансформатор

Технология подключения зависит от места расположения ламп, стадии ремонта и проекта. Принципиальные схемы подключения трансформатора к галогенным источникам света разделяются на следующие виды:

  • одноклавишная цепь питания ламп, использующая один импульсный блок;
  • одноклавишная разветвленная цепь питания, использующая два или более блоков.

Рекомендуется пользоваться следующим техническим приемом. Если в цепи одноклавишного выключателя находится более 4-5 ламп, то есть предполагаемая площадь освещения большая, лучше проектировать разветвленную проводку, содержащую два трансформатора.

Плюс этой схемы трансформатора для галогенных ламп состоит в том, что при внезапно вышедшем из строя электронном блоке, подача напряжения прекратится только на одну ветвь. В случае с общим устройством, погаснут все лампочки сразу, понадобится срочная замена блока, что не всегда возможно сделать.

Процесс монтажа электропроводки с одним блоком производят обычным путем. Трансформатор имеет клеммы входа и выхода, на них, соответственно имеется маркировка нулевого и фазного проводов. Через соединение проводов в распределительной коробке, куда подключен одноклавишный выключатель, размыкающий фазовый провод, подается электропитание.

Лампы от понижающего блока подключают параллельно, при этом нужно добиться (учесть в проекте), чтобы длина проводов между трансформатором и каждой лампочкой была одинаковая. Это делается для того, чтобы в низковольтных цепях предупредить разность в падении напряжения.

То есть, если одна лампа соединена проводами длиной 30см, а вторая 3м, то первая будет гореть ярче, а в более длинной цепи возможен нагрев проводов. Проектировать проводку нужно так, чтобы длина любого участка цепи «трансформатор-лампа» равнялась примерно 2 м. Выбор сечения кабеля по току при такой длине должен производиться, исходя из минимального значения в 1.5 мм2.

Монтаж проводки с двумя трансформаторами производят так, чтобы от распределительной коробки питался каждый электронный блок со своей ветвью ламп отдельно. От понижающего устройства каждой ветви подключают лампы параллельно, учитывая приведенные выше рекомендации.

Схемы с большим количеством лампочек могут подключаться с использованием распределительной коробки между выходом трансформатора и лампами. Такой подход актуален при недостатке выходных клемм на самом устройстве или связан с местом его размещения.

В случае такого проекта, категорически запрещается использовать провод на участке между трансформатором и распределительной коробкой без расчета его сечения, так как низковольтные цепи пропускают через себя гораздо больший ток, чем цепи с питающим напряжением 220в при одинаковых значениях потребляемой мощности.

Например, трансформатор для галогенных ламп 12в питает напряжением 7 осветительных приборов, мощностью 35Вт каждый. Лампы подключены параллельно через распределительную коробку, требуется узнать сечение провода между выходом блока и распределителем.

Расчет тока: 10∙35/12=29А, то есть, согласно таблицам сечения электрических кабелей нужен провод сечением не менее 4 мм2.

Чтобы избежать подобных нагрузок, рекомендуется использовать несколько трансформаторов на небольшие группы ламп.

Перед установкой понижающего устройства нужно выделить доступное место для его установки, с таким расчетом, чтобы соблюдались следующие пункты:

  • обеспечение легкого и быстрого доступа;
  • объем замкнутого пространства не менее 10л (для отвода тепла);
  • минимальное расстояние до ближайшего галогенового источника света должно быть не менее 250 мм (это позволит избежать дополнительного нагрева).

Электрические кабели используются медные и многожильные. Если возникает потребность их удлинения, то используются клеммные колодки или зажимы. Не допускается контакт оголенных частей провода с крепежными элементами мебельных или потолочных конструкций.

Производители, выпускающие электронные понижающие трансформаторы: Osram, VS, Comtech, Tashibra, Delux. Продукция фирмы Osram считается одной из лучших в сфере электротехники. Покупая устройства малоизвестных китайских фирм, нужно быть готовым к тому, что изделия могут оказаться сомнительного качества и с малым сроком службы.

Недостатки предлагаемых рынком моделей ЭТ


В дешевых моделях отсутствует специальная защита от перегруза

Несмотря на экономичную и хорошо отработанную схему блоки питания на ЭТ имеют целый ряд недостатков, к которым принято относить:

  • отсутствие в простейших китайских моделях специальной защиты от перегруза;
  • вызванная этим необходимость обязательной доработки схемы;
  • во многих рыночных образцах отсутствует входное фильтрующее устройство, что вынуждает добавлять в нее сглаживающий электролитический конденсатор (он ставится после «мощного» дросселя).

К перечисленным недостаткам обычно относят «жесткий» режим работы высоковольтных транзисторов, включенных по ключевой схеме.

При случайном замыкании по выходу (КЗ) эти элементы просто «сгорают», что приводит к необходимости срочного обновления всего электронного модуля. Нередко при этом выходит из строя и выпрямитель на полупроводниковых диодах, также нуждающийся в замене.

Как выбрать тип трансформатора для галогенной лампы?

Выбирая необходимый тип адаптера питания (электромагнитный или обмоточный) необходимо учитывать то, что имея одинаковые параметры, электронные устройства имеют несколько довольно существенных преимуществ:

  • они компактны и легки;
  • имеют лучшую защиту от короткого замыкания;
  • обладают пониженным уровнем шума;
  • более стабильны при работе в режиме холостого хода (при отсутствии нагрузки);
  • обладают встроенной защитой от перегрузок и превышения температуры, а также имеют режим мягкого запуска, благодаря которому срок службы светильников, подключенных к ним, значительно увеличивается.

Помимо этого, благодаря тому, что корпус электронных трансформаторов нагревается очень незначительно, их можно использовать как в подвесных потолках, так и в мебельной подвеске.

При выборе трансформатора для галогенных ламп, необходимо учитывать целый ряд факторов. В первую очередь нужно помнить, что характеризовать понижающие трансформаторы можно двумя очень важными параметрами:

  • номинальной мощностью;
  • выходным напряжением.

Номинальная мощность показывает суммарную мощность светильников, которые могут быть подключены к трансформатору, а вот выходное напряжение должно быть точно таким же, как и рабочее напряжение подключенных галогенных ламп. К примеру, трансформаторы, которые предназначены для галогенных ламп с напряжением 12 В, должны иметь на выходе такое же напряжение.

К понижающему трансформатору галогенные лампы необходимо подключать параллельно. На крышке каждого трансформатора есть графическое обозначение, показывающее для какого вида ламп он может применяться, или просто указано значение напряжения.

Также при выборе трансформатора важное значение имеют и его геометрические размеры, так как монтаж довольно большого устройства может быть не очень удобным. Иногда может возникнуть такая ситуация, когда рациональнее будет произвести разделение ламп на несколько групп, а затем подключить каждую группу с помощью отдельного трансформатора

В этом случае, если одно устройство выйдет из строя, все остальные продолжат работу, не приостанавливая освещение помещения, да и замена трансформатора, вышедшего из строя, окажется значительно дешевле, так как чем больше мощность устройства, тем выше его стоимость

Иногда может возникнуть такая ситуация, когда рациональнее будет произвести разделение ламп на несколько групп, а затем подключить каждую группу с помощью отдельного трансформатора. В этом случае, если одно устройство выйдет из строя, все остальные продолжат работу, не приостанавливая освещение помещения, да и замена трансформатора, вышедшего из строя, окажется значительно дешевле, так как чем больше мощность устройства, тем выше его стоимость.

Длина провода, соединяющего лампу с трансформатором, не должна быть больше 2-3 метров. Это связано с тем, что при низковольтной передаче на большое расстояние большого тока возникают значительные потери мощности.

Также необходимо помнить, что при установке и последующем использовании трансформатора, он может довольно сильно нагреваться во время работы.

https://youtube.com/watch?v=zUUYELh4z48

Правила выбора понижающего оборудования

Подбирая трансформатор для источников света галогенного типа, нужно учесть множество факторов. Начать стоит с двух важнейших характеристик: выходного напряжения прибора и его номинальной мощности.

Первая должна строго соответствовать величине рабочего напряжения подключенных к устройству ламп. Вторая же определяет суммарную мощность источников света, с которыми будет работать трансформатор.


На корпусе трансформатора всегда присутствует маркировка, изучив которую можно получить полную информацию об устройстве

Для точного определения нужной номинальной мощности желательно произвести несложный расчет. Для этого нужно сложить мощности всех источников света, которые будут подключены к понижающему устройству. К полученной величине следует прибавить 20% «запаса», необходимого для корректной работы прибора.

Проиллюстрируем конкретным примером. Для освещения гостиной планируется установить три группы галогенных ламп: по семь штук в каждой. Это точечные приборы напряжением 12 В и мощностью в 30 Вт. Потребуется три трансформатора для каждой группы. Подберем подходящий. Начнем с расчета номинальной мощности.

Подсчитаем и получим, что общая мощность группы – 210 Вт. С учетом требуемого запаса получаем 241 Вт. Таким образом, для каждой группы потребуется трансформатор, выходное напряжение которого 12 В, номинальная мощность прибора 240 Вт.

Под эти характеристики подходят как электромагнитные, так и импульсные устройства

Останавливая свой выбор на последнем, нужно обратить особое внимание на номинальную мощность. Она должна быть представлена в виде двух цифр. Первая обозначает минимальную рабочую мощность

Первая обозначает минимальную рабочую мощность.

Нужно знать, что общая мощность ламп должна быть больше этой величины, иначе прибор не будет работать. И небольшое замечание от специалистов, касающееся выбора мощности. Они предупреждают, что мощность трансформатора, которая указывается в технической документации, является максимальной.

То есть, в нормальном состоянии он будет выдавать где-то на 25-30% меньше. Поэтому так называемый «запас» мощности необходим. Потому что если заставить устройство работать на пределе возможностей, долго оно не прослужит.

Для продолжительной эксплуатации галогенных светильников очень важно грамотно выбрать мощность понижающего трансформатора. При этом она должна иметь некоторый “запас”, чтобы устройство не работало на пределе своих возможностей

Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения

Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки

Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения. Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки.

Если светильников несколько пользователи чаще предпочитают разделить их на группы и установить для каждой отдельный трансформатор. Объясняется это очень просто.

Во-первых, при выходе из строя понижающего устройства остальные осветительные группы будут нормально работать. Во-вторых, каждый из установленных в таких группах трансформатор будет иметь меньшую мощность, чем общий, который нужно было бы поставить для всех ламп. Следовательно, его стоимость будет заметно ниже.

Электронный трансформатор для галогенных ламп 12в схема, get 0902

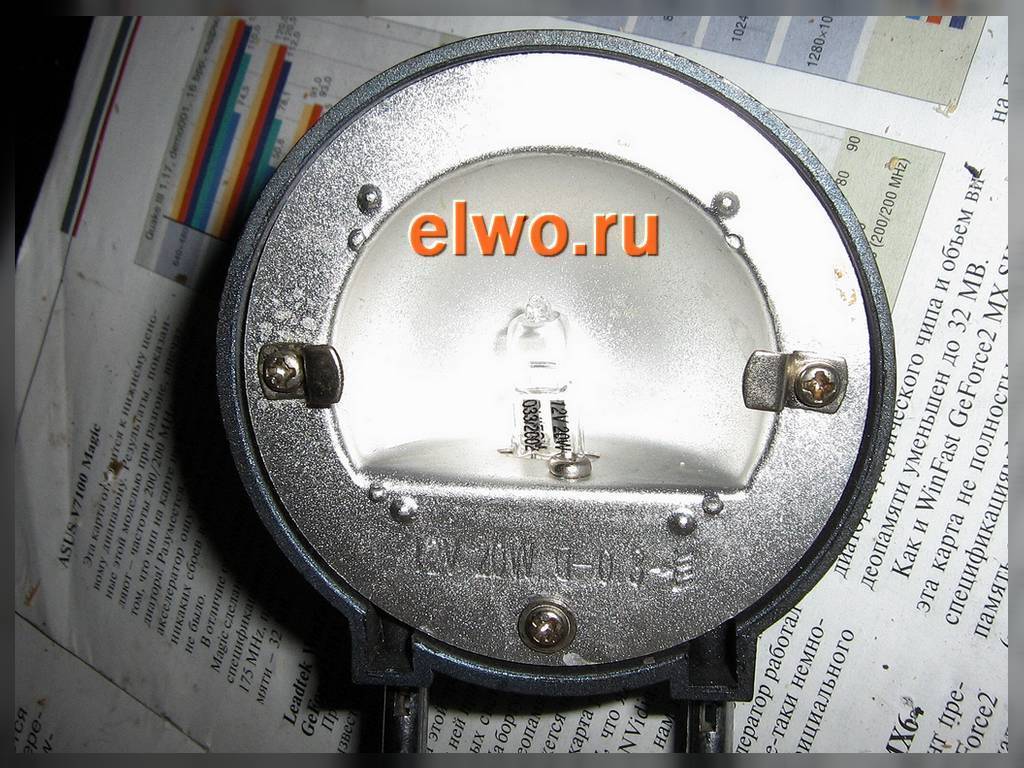

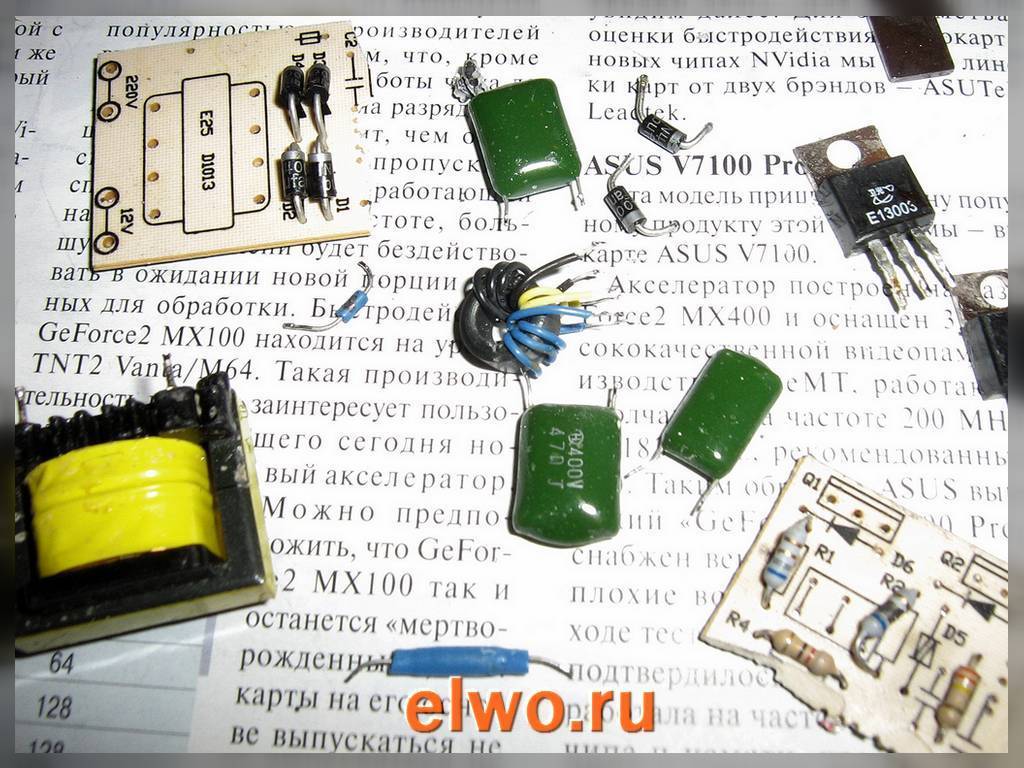

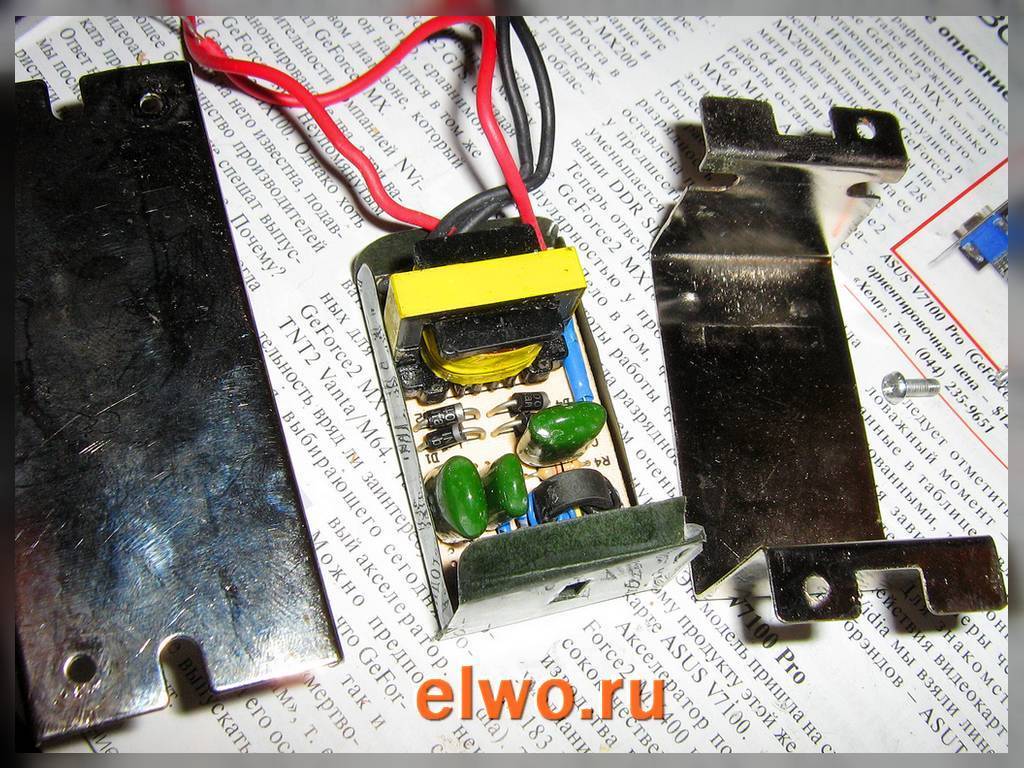

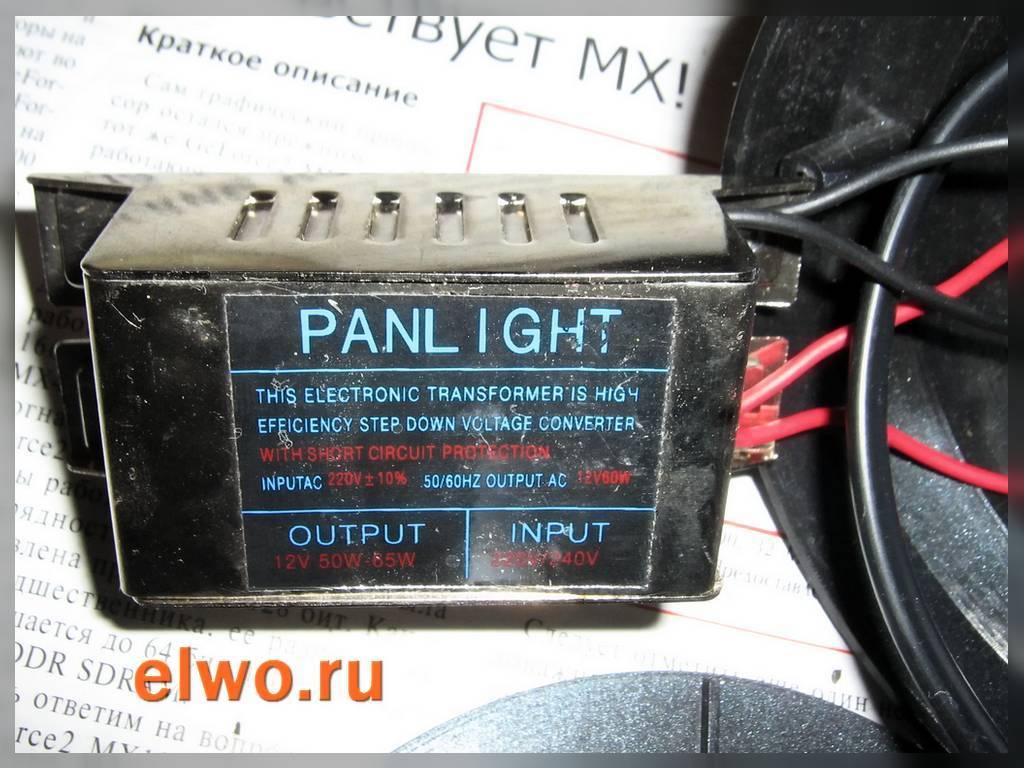

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
