Как правильно установить
К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.
Что следует знать для правильной установки:
- Термоклапан устанавливают на ввод перед радиатором.
- Обязательно совпадение направления потока со стрелкой на корпусе клапана.
- Для одноконтурной системы отопления обязательно наличие байпаса.
- Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
- Монтаж осуществляют на фум-ленту или льняную подмотку.
Правила установки регулировочного крана
Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.
Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.
Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.
Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.
Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:
- На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
- Для фиксации термоголовки нужно слегка нажать на устройство.
- О правильном положении и установке на место подскажет глухой щелчок.
Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.
Работа протекает в следующем порядке:
- С помощью дюбелей к стене крепят пластину.
- На пластине закрепляют корпус устройства.
- Посредством хомутов на стене фиксируют капиллярную трубку.
- Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
- Закручивают фиксирующий болт с помощью шестигранного ключа.
Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

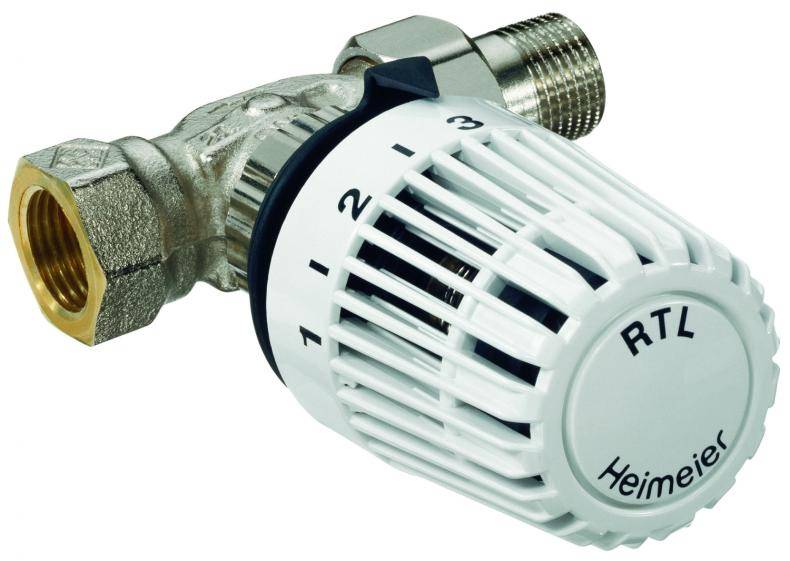

Установка терморегулятора на радиатор отопления
Выбирая, где расположить термодатчик, нужно помнить, что этот элемент системы отопления одинаково эффективно работает, когда находится на входе и выходе радиатора. Основные правила подключения:
- изучают технические характеристики изделия, производитель указывает, на какой высоте рекомендуется располагать термодатчик;
- если трубы в помещение заводятся снизу, рассматривают следующие варианты: установка термодатчика в нижней части, покупка разновидности с выносным датчиком, перенастройка имеющегося;
- для установки нужно закрутить клапан на резьбе трубы (если ранее уже стоял такой прибор), в противном случае нарезается новая резьба;
- для установки могут потребоваться фитинги;
- перед монтажом в однотрубной системе отопления предусматривается байпас –соединяет входную и выходную трубу перед батареей, если не учесть эту особенность, регулировка теплоносителя повлияет на весь стояк – другие квартиры.
Монтаж терморегулятора на радиатор
Выгода от использования
Ощутить экономический эффект от использования термоголовок можно только в том случае, когда учёт затрат на отопление производится адресно. То есть, один счётчик ведёт учёт расхода тепловой энергии одной квартиры.
При установке счётчика на весь дом или подъезд расходы делят на все квартиры по величине жилой площади. Оснащать радиаторы термостатами в отдельных квартирах не имеет смысла.
В частном секторе автоматический запорный кран, синхронизированный с котлом, постоянно выдерживает заданный температурный режим нагрева радиатора отопления. В этом случае перерасход тепловой энергии исключён. Котельное оборудование постоянно потребляет топливо в оптимальном объёме.
Выгода от использования термостатического клапана становится видна в приходящих счетах за электроэнергию или газ. При использовании жидкого или твёрдого топлива экономия сказывается сокращением объёмов их потребления.
Установка и подключение клапана для радиатора для отопления
В зависимости от схемы отопительной системы, трубы подачи горячей воды к радиатору подводят по-разному, и, соответственно, заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.
Если используется однотрубная система. где горячая вода идет по одной трубе и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас — трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.
Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.
На двухтрубной системе. где для притока теплоносителя — одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.
Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления, но в централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.
Монтаж и настройка терморегулятора
Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.
Перед началом монтажа
Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:
Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;
Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком
В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;
Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них
Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

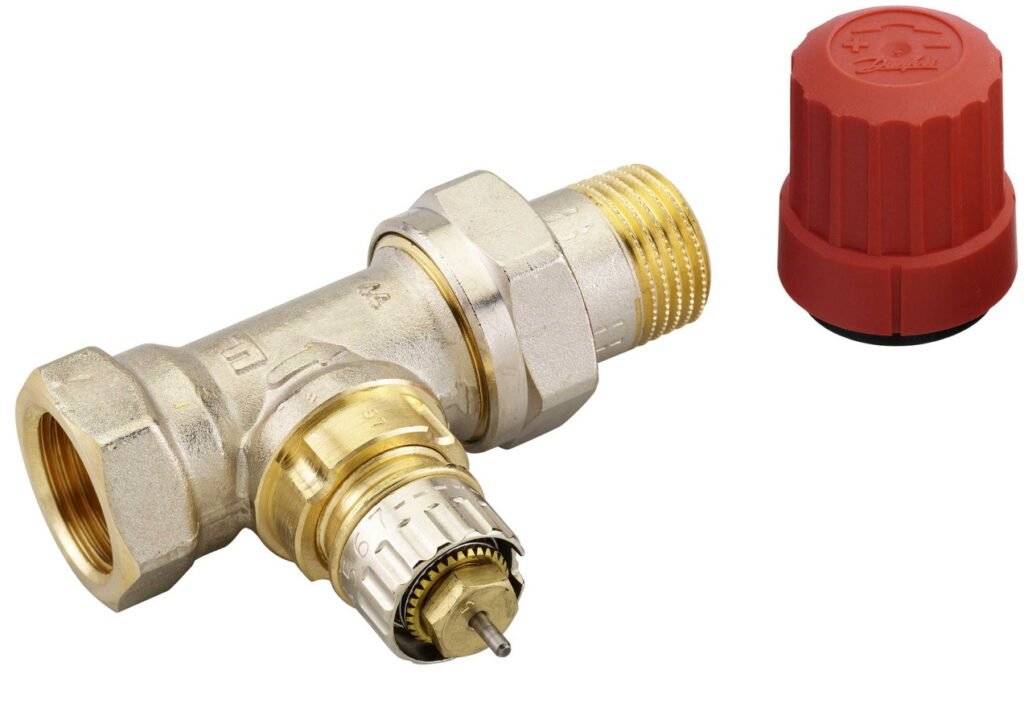

Установка терморегулятора
Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:
- Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
- Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
- Соединить терморегулятор с подающей магистралью.
- Открыть подачу теплоносителя и заполнить систему нагретой водой.
- Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
- Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
- На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.
Настройка терморегулятора
После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:
- Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
- В комнате должен находиться обычный термометр.
- Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
- Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
- Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
- Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
- Клапан оставляется в данном положении.
- Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.
Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.
Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.
3 Способы увеличения теплоотдачи
Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.
Для увеличения теплоотдачи рекомендуется выполнить следующее:
- Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
- При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
- Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
- Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.
Конструкция
Существует большое разнообразие моделей подобных клапанов, но их конструкция схожа.
Обязательная компоновка предполагает следующие элементы:
- корпус, как правило, сделанный из латуни;
- смеситель, используемый как регулятор направления;
- рычаг управления;
- прочие мелкие детали в виде уплотнителей, гаек и так далее.
В корпусе вентиля 2 входа и 1 выход. Через входы поступает разнотемпературная жидкость, а через выход она выходит, уже подогретая до необходимой температуры. Во внутренней части корпуса расположен смеситель, регулирующий направление. Данный элемент, в зависимости от модели вентиля, функционирует по-разному. Простой вариант – в конструкции установлен пружинный запорный элемент, реагирующий на температуру, а соответственно и давление. Если увеличивается напряжение пружины, на выходе снижается температура.
Ручка управления необходима для того, чтобы задать определенное положение вентиля. С ее помощью выставляется жесткость пружины и настраивается положение запирающей детали.
Конструкция клапана
Терморегулирующий вентиль с датчиком
Специалисты считают этот вид арматуры наиболее эффективным. Конструкционно он состоит из термостатического клапана и термоголовки. На пластиковом корпусе головки нанесена температурная шкала. Внутри корпуса расположена емкость с жидкостью, которая достаточно быстро реагирует на изменение температуры окружающего воздуха.
Ручкой термоголовки выставляется необходимая температура. Как только она отклоняется от выбранного варианта, жидкость начинает либо сжиматься, либо расширяться, приводя в действие шток, который открывает или закрывает поток теплоносителя.
Достоинства:
- устройство работает в автоматическом режиме;
- экономится тепловая энергия;
- эстетичный внешний вид.
Недостатком изделия ТРВ можно назвать более высокую цену по сравнению с механическими.
Термостатический клапан с автоматическим регулирующим датчиком (термоголовкой)
Хотя, учитывая экономию средств, арматура с датчиком окупится достаточно быстро.
Шаровый кран
Этот вид арматуры можно назвать терморегулятором с большой натяжкой, хотя он пользуется популярностью при монтаже отопительных систем, стоит недорого и прост в конструкции. Шаровым краном можно полностью перекрыть подачу теплоносителя, плавная регулировка невозможна в принципе. Этим краном можно отключить подачу горячей воды по всей системе, в радиаторы в том числе.
Термостатический смеситель
Терморегулирующий смесительный вентиль практически не отличается от обычного смесителя. Единственное различие – термоэлемент приводится в состояние работы напором воды. Под воздействием потока воды отжимается клапан и регулируется подача второго потока.
И смесительный, и термостатический вентили достаточно деликатные приборы, поэтому не стоит слишком усердствовать в желании «подтянуть» арматуру вручную, она справится с поставленной задачей сама. А вот обеспечить им корректную работу путем установки примитивного фильтра для очистки воды будет просто необходимо.
Пример применения смесительного термостатического вентиля в узле системы отопления
Выбирая терморегулирующий смесительный вентиль, следует учитывать их главную функцию – регулирование. Приобретать стоит те модели, которые выполнены из более долговечного материала – бронзы.
Не стоит покупать арматуру с резиновыми уплотнителями: в летний период, когда радиаторы находятся в выключенном состоянии, резина может ссохнуться, что приведет к некорректной работе механизма.
Типы термостатов
Вы можете купить механические или электронные термостаты на рынке. Типы термостатов различаются по принципу работы, управления и установки.
Механические термостаты дешевле, потому что имеют более простую конструкцию.
Их преимущества в том, что они просты в использовании и дешевы, а недостатки в том, что они не могут быть запрограммированы, они должны подключаться к радиаторам индивидуально и менее долговечны, чем электронные.
Электронные комнатные термостаты имеют специальную электронную систему, которая измеряет температуру.
- Он управляется небольшим мотором, который открывает или закрывает клапан.
- Их преимущества в том, что их можно свободно программировать, они долговечны, интуитивно понятны и просты в использовании.
- Недостатки в том, что они дороже механических термостатов и, тем не менее, требуют некоторого опыта эксплуатации.
Виды терморегуляторов, чем отличаются
Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.
Материал
из бронзы;
Термоголовки на радиаторы из бронзы
латунные;
Терморегулятор из латуни
стальные (нержавеющая сталь).
Термоголовка из нержавеющей стали
Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.
Конфигурация
Рассматривают варианты:
- прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
- угловые – позволяют установить терморегулятор на участок сложной конфигурации;
- в составе гарнитуры.

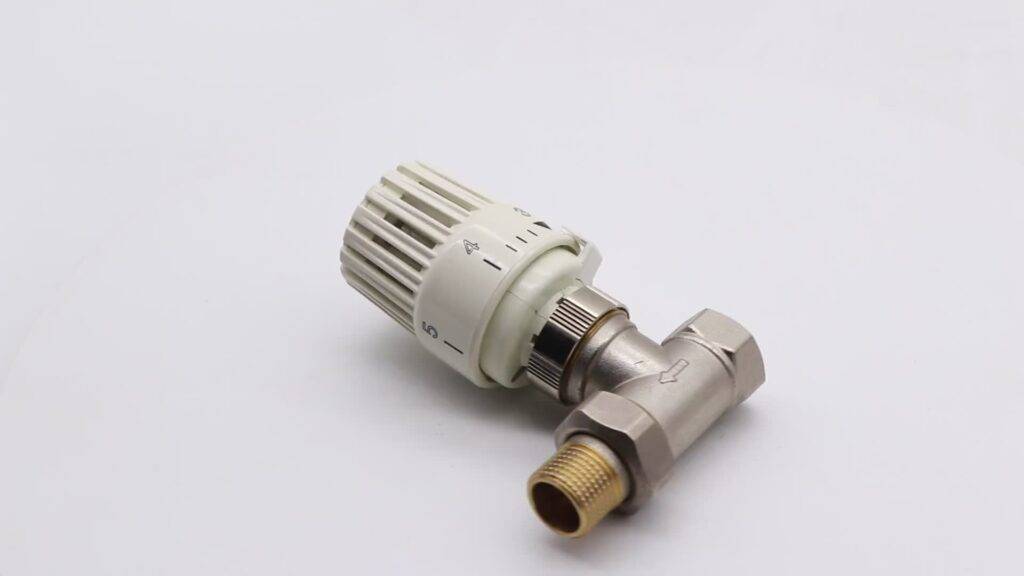

Прямая и угловая конфигурация терморегулятора
Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.
Виды терморегуляторов, чем отличаются
Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.
Материал
из бронзы;
Термоголовки на радиаторы из бронзы
латунные;
Терморегулятор из латуни
стальные (нержавеющая сталь).
Термоголовка из нержавеющей стали
Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.
Конфигурация
Рассматривают варианты:
- прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
- угловые – позволяют установить терморегулятор на участок сложной конфигурации;
- в составе гарнитуры.
Прямая и угловая конфигурация терморегулятора
Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.
Изменение настроек терморегулятора

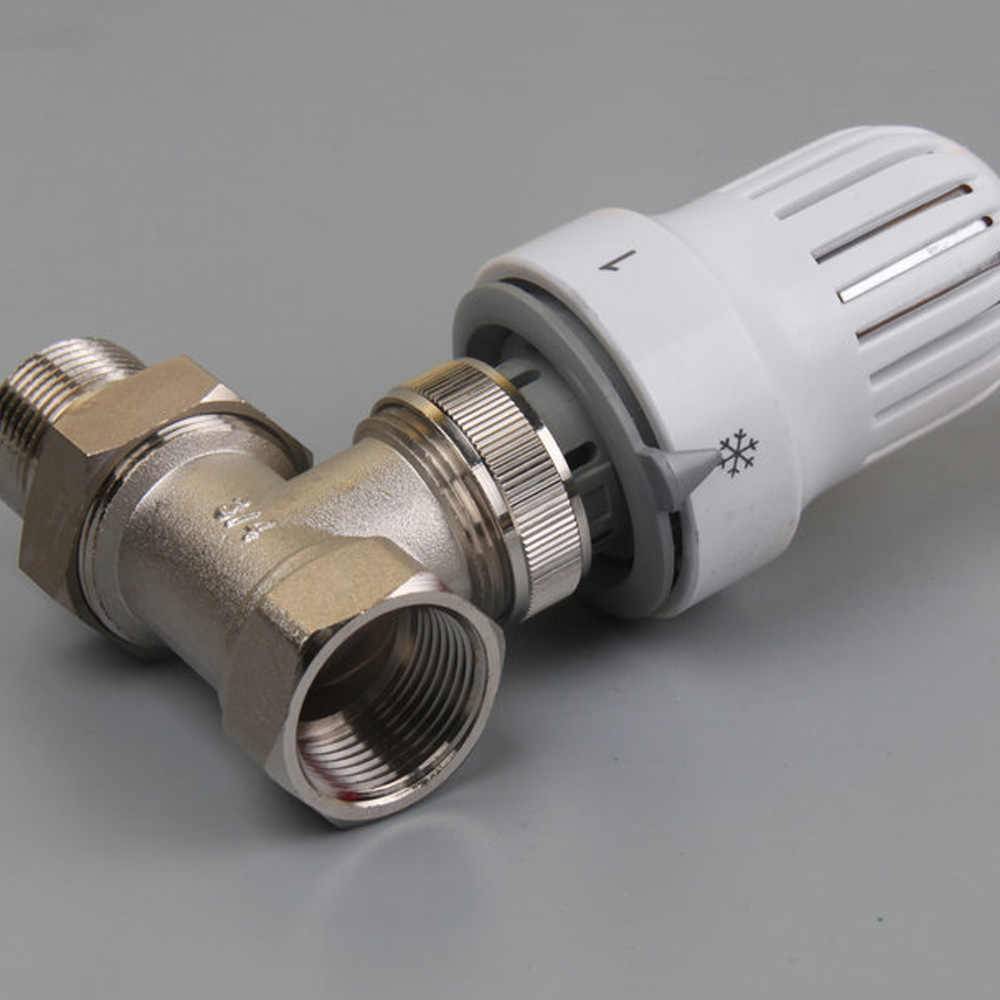

Режимы терморегулятора для радиатора
Режимы терморегулятора ( цифры на термоголовке):
- Снежинка — режим антизамерзания ( 6,5 ˚C);
- 1 — лестницы, вестибюли (12 ˚C);
- 2 — спальни (16 ˚C) , ночной режим (14 ˚C);
- 3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
- 4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
- 5 — помещения бассейнов (28 ˚C).
Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:
- Система отопления должна работать.
- Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
- Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
- Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
- Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.
https://www.youtube.com/watch?v=AInqeiTP-KQ
Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.
Виды кранов для отопительных приборов
На данный момент существуют следующие разновидности кранов для радиаторов:
- шаровые полнопроходные прямые и угловые из латуни;
- шаровые полнопроходные из полипропилена;
- вентили регулировочные;
- термостатические клапаны с ручным и автоматическим управлением с термоголовкой.
Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.
Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.
Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.
Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.
Какие существуют разновидности термостатических головок
Изделия можно условно разделить на 3 группы:
- ручного типа;
- механические;
- электрические.
Варианты представлены от более доступного к дорогому. Необходимо знать, чем они отличаются, чтобы сделать выбор.
Ручные
Самый простой способ регулировки температуры радиаторов термостатический клапан и ручка
По принципу действия напоминают шаровой кран. Внутри головки предусмотрено увеличенное отверстие, которое перекрывается или, наоборот, открывается путем поворота ручки терморегулятора. Как результат, приводится в движение рабочий шток. Конусообразный наконечник опускается, перекрывая отверстие. Благодаря надежности, такой вариант клапанов можно использовать вместо вентилей при подключении батарей (ставится запорная арматура). Главным недостатком является необходимость участия человека для регулировки подачи теплоносителя.
Механические
Устройство механического терморегулятора для радиаторов
Элемент системы отопления поддерживает температуру благодаря физическим процессам. Участие человека при этом нужно, но не постоянно. Внутри механической термостатической головки находится сильфон с рабочей средой. Вещество внутри капсулы расширяется и возвращается к прежним параметрам, за счет чего происходит регулировка температуры окружающей среды, т. к. увеличивается или уменьшается отверстие внутри клапана – теплоноситель течет более/менее интенсивно (шток опускается или поднимается). Принцип действия основан на свойствах рабочей среды внутри капсулы – она отличается высоким коэффициентом расширения.
С газообразной или жидкой средой внутри сильфона
Это яркий пример описанного выше терморегулятора механического типа. Он позволяет поддерживать заданную температуру с точностью до 1°С. Параметры окружающей среды напрямую зависят от свойств рабочей среды. Чем она более инертна, тем меньше подвергается стороннему воздействию. Наиболее распространены изделия, внутри которых находятся сильфоны с жидкостью. Такая среда расширяется медленнее, чем газ, однако она более доступна.

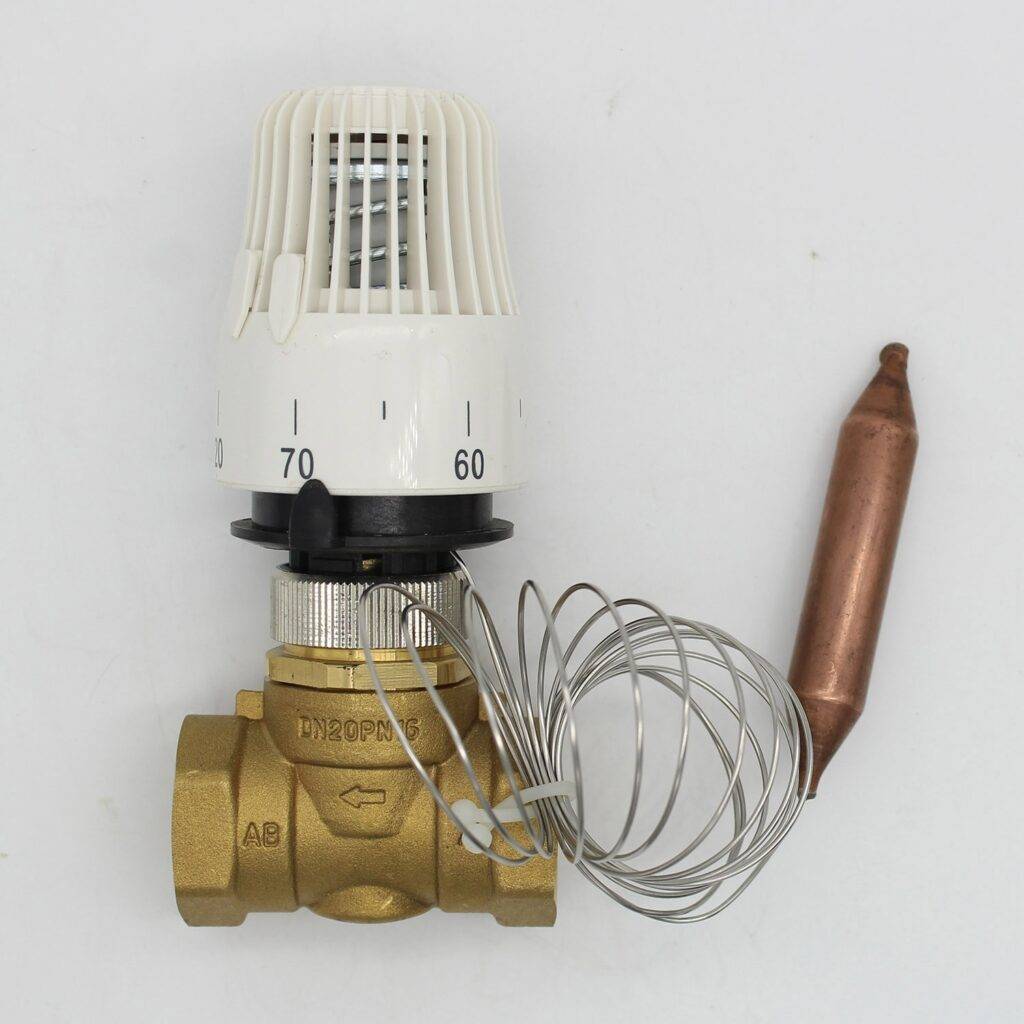

С выносным датчиком
Терморегулятор для радиаторов с выносным датчиком
Термодатчик находится дальше от терморегулятора, что позволяет точнее измерять параметры окружающей среды – на расстоянии от батареи. Соединяются элементы устройства капиллярной трубкой. Преимуществом такого варианта является возможность расположения датчика в любой точке, где необходимо произвести измерения. Это повышает точность полученного значения. Однако стоимость изделия выше, чем других механических аналогов.

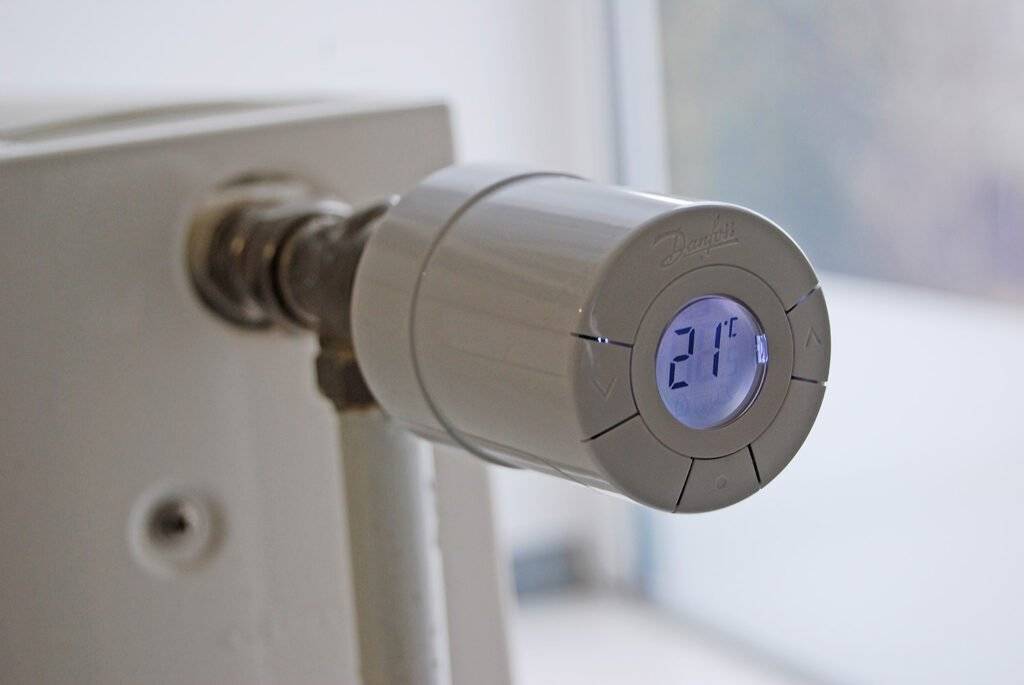

Электронные термостатические головки

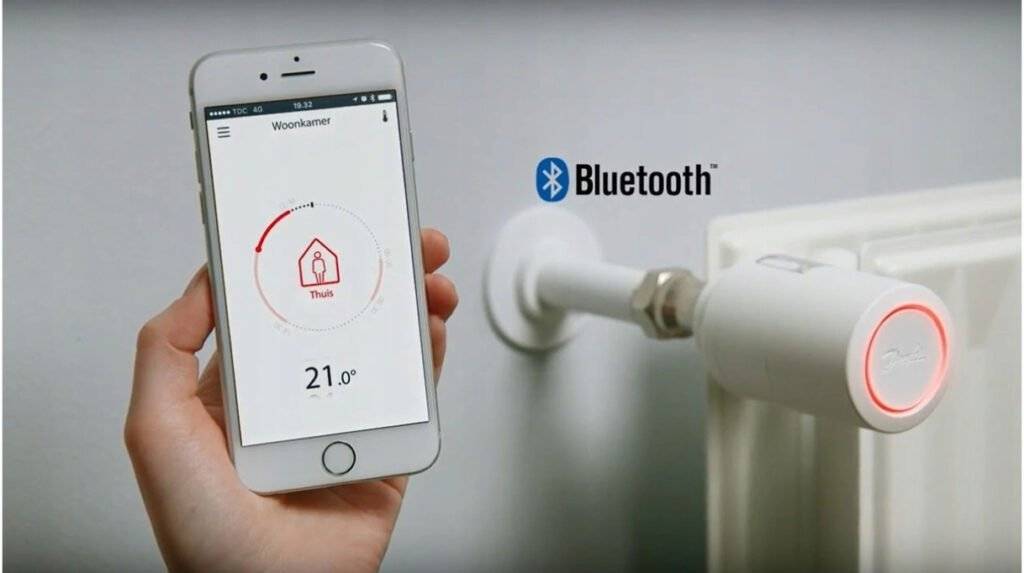

Электронные термоголовки для радиаторов
Чтобы такое устройство функционировало, предусматриваются батарейки. Это позволит термодатчику выполнять основные функции и запоминать результат. Отличает электронные элементы системы отопления более крупный размер. Принцип действия основан на передвижении штока под воздействием электрического импульса. За управление ответственен микропроцессор.
У датчика этого вида есть ряд преимуществ:
- высокая точность измерений;
- дополнительные функции, например, менять температуру воздуха в помещении по заданному времени;
- человеку не нужно участвовать в настройке работы радиатора: температура меняется автоматически, в помещении всегда комфортно находиться.
Электронные терморегуляторы для радиаторов с управлением со смартфона
Но есть и минусы, хоть и не столь существенные:
Назначение термоклапана
Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.
Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.
Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади), подобрать оптимальный циркуляционный насос или отрегулировать работу существующего.
Цена терморегулятора колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели
Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.
Когда нужна и когда не нужна термоголовка
Термоголовка – устройство с датчиком температуры воздуха, которое устанавливается на радиатор. Она позволяет экономить на отоплении, причем значительные суммы.
Термоголовка позволяет отключать радиатор в случае, когда помещение уже достаточно прогрето – а нужную температуру можно выставлять прямо на ее корпусе. Принцип ее работы довольно простой: термостатическая вставка сравнивает заданную температуру на термоголовке с фактической в помещении, и толкает в нужном направлении шток. Шток, в свою очередь, приоткрывает или перекрывает проток через термостатический вентиль на подаче радиатора, регулируя его тепловую мощность.
В настоящее время на рынке представлено большое количество термоголовок с разнообразными подключениями (резьбовое, клипсовое), с различной точностью настройки. Они могут быть из пластика разных цветов, хромированные, или в дизайнерском корпусе.
Есть даже цифровые термоголовки с экраном! Стоимость термоголовок колеблется от 500 до 4000 рублей, при этом она позволяет сэкономить до 30% на ежемесячных платежах за отопление. Более того, они позволяют в разных помещениях устанавливать разную температуру – ведь все люди по-разному ощущают “комфорт”. Казалось бы, ставить их можно всегда и везде… но нет.
Есть ситуации, когда термоголовки не нужны. Например, в случае, когда планируется отопление объемного и открытого пространства большим количеством радиаторов, можно обойтись одним настенным термостатом. Этот единственный в системе отопления термостат будет сравнивать фактическую температуру воздуха с требуемой, и регулировать работу системы отопления. В этом случае он не будет перекрывать подачу на одном или несколько радиаторах, а будет управлять котлом.
Термостат как это работает
Он может выглядеть как вентиль со специальной термостатической головкой. Такой клапан крепится к каждому радиатору. Это простейшая система регулирования температуры в помещении.
Радиаторы обычно устанавливают под окнами, потому что это самое холодное место на внешней стене. Как это работает?
- Задача термостатов — поддерживать постоянную температуру, которую мы хотим поддерживать в отдельных помещениях. Обычно эта настройка выполняется вручную.
- Термостат ставится на патрубок, подающий воду в радиатор. Они открывают и закрывают поток горячей воды через радиатор. Таким образом, температура регулируется и поддерживается на желаемом уровне.
Термостатическая головка имеет способность реагировать на изменение температуры окружающей среды.
- Представьте, что вы открываете окно над батареей отопления, чтобы проветрить комнату. Головка реагирует на холодный воздух и открывает клапан, чтобы обогреть радиатор. Точно так же, когда в комнате присутствует много людей одновременно.
- Температура в помещении повышается на несколько градусов. Затем нагретый воздух достигает головки, и клапан закрывается. Радиатор становится холоднее.
- Такая адаптация к изменяющейся температуре в помещении дает реальную экономию, потому что благодаря радиаторным термостатам мы избегаем ненужного перегрева помещений и, как следствие, потерь энергии.
Специалисты предполагают, что в больших помещениях следует использовать несколько радиаторов и несколько управляющих головок, чтобы обеспечить равномерное отопление всего помещения! Это решение обеспечивает эффективную работу термостатов и всей системы отопления.
Регулировка
Как регулируются термостатические клапаны для радиаторов?
- При необходимости дросселем на обратном трубопроводе выполняется балансировка системы отопления.
- Термостатический кран радиаторов полностью открывается.
- Рукоятка термоголовки снимается и повторно устанавливается так, чтобы максимальный нагрев на ее шкале соответствовал полностью открытому положению клапана. Дальнейшая регулировка выполняется вращением рукоятки.
Полностью открытый клапан соответствует максимальному нагреву на шкале термоголовки.
- Если шкала термоголовки размечена в градусах, ее калибровка выполняется по обычному комнатному термометру, лежащему на уровне стола поодаль от батареи.
Характеристики термоклапанов
Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:
- Максимальный уровень рабочего давления — 1,0 Мпа.
- Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
- Максимальная рабочая температура — +110 ºС.
- Максимально допустимая температура окружающей среды — +50 ºС.
- Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
- Диапазон регулирования температур — +20…+60 ºС.
- Время срабатывания — 25 мин.
- Наработка на отказ при ручном управлении — 8000 циклов.
Из каких материалов изготавливают
Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:
- Латунь.
- Бронзу.
- Нержавеющую сталь.
Виды термостатических вентилей для радиаторов
Термостатические вентили работают в ручном или автоматическом режиме. В первом случае пользователь изменяет уровень температуры радиатора поворотом регулирующей головки. Во втором устанавливается значение нагрева с помощью меток на устройстве. Дальнейшая регулировка происходит автоматически.
Виды термостатических клапанов для радиаторов:
- Для однотрубных систем. Имеют большую пропускную способность, до 5,1 м3/час. Допускается монтаж в открытых схемах отопления.
- Для двухтрубных систем. Самый распространенный вид вентилей, выбирают по техническим параметрам, сверив их с характеристиками теплоснабжения.
- Трехходовые. Монтируют вместе с байпасом, выполняют функции распределения теплового потока в системе.
- С возможностью гидравлической регулировки.
- С подключением внешнего термометра.
Вентили отличаются по способу монтажа – угловые, осевые. Выбор влияет на способ подключения к радиатору, где расположен входной и выходной патрубок. Возможна установка дополнительного запорного клапана, одно иди двухтрубных обводов. Это позволит оптимизировать работу теплоснабжения, повысит безопасность.
