Тепловое реле для электродвигателя: принцип работы, устройство, как выбрать

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

  1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
  2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
  3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
  4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
  5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
  6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
  7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора. Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.


Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.


Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.


Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.


Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

  • номинальный ток;
  • разброс регулировки тока срабатывания;
  • напряжение сети;
  • вид и количество контактов;
  • расчетная мощность подключаемого прибора;
  • минимальный порог срабатывания;
  • класс прибора;
  • реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Подбор терморегулятора для теплого пола

Для нормальной работы теплых полов требуется установка теплового реле — терморегулятора, с помощью которого можно значительно сократить расходы на отопление. Прибор здесь требуется только для включения и отключения подогрева в определенный временной промежуток либо после подачи сигнала от термометра.

Выбирая терморегулятор, в первую очередь следует учитывать его мощность, которая должна быть идентична мощности теплого поля.

Также для определенных типов теплых полов необходимо подбирать и тип теплового реле, разделяющихся на несколько групп:

  • устройства, предназначенные только для обеспечения экономичного режима, позволяющие сократить расход электроэнергии;
  • приборы с настраиваемым таймером, при помощи которого устанавливаются периоды времени, на протяжении которых будет осуществляться прогрев помещения с определенной интенсивностью;
  • аппараты, которые возможно запрограммировать на сложные регламенты функционирования, чередующие периоды работы в экономном режиме и максимального обогрева;
  • реле, в котором имеется встроенный ограничитель, предотвращающий чрезмерный нагрев напольного покрытия и греющего элемента.

Подбор терморегулятора для определенного помещения осуществляется в зависимости от его площади. Для небольшой комнаты больше подойдет обыкновенный аппарат без сложных настроек и программирования. Установка более сложных приборов необходима для просторных помещений. В таких комнатах чаще всего устанавливают электронные реле, оснащенные установленными в толще пола датчиками температуры.

Тепловое реле: схема подключения, принцип работы, назначение

Тепловые реле – это электрические устройства, основным назначением которых является защита двигателя от избыточной нагрузки и, как следствие, перегрузки системы в целом. На сегодняшний день наиболее распространенными являются следующие типы тепловых реле: ТРН, РТИ, РТТ и РТЛ. Необходимость применения тепловых реле обусловлена тем, что долговечность любого оборудования напрямую зависит от того, как часто оно бывает перегружено. Так, при регулярном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие снижает эксплуатационный срок установок.

Устройства тепловой защиты, встраиваемые в клеммную коробку

В устройствах тепловой защиты, или термостатах, используется биметаллический автоматический выключатель дискового типа мгновенного действия для размыкания и замыкания цепи при достижении определённой температуры. Устройства тепловой защиты называют также «кликсонами» (по названию торговой марки от Texas Instruments). Как только биметаллический диск достигает заданной температуры, он размыкает или замыкает группу контактов в подключённой схеме управления. Термостаты оснащены контактами для нормально разомкнутого или нормально замкнутого режима работы, но одно и то же устройство не может использоваться для двух режимов. Термостаты предварительно откалиброваны производителем, и их установки менять нельзя. Диски герметично изолированы и располагаются на контактной колодке.

Через термостат может подаваться напряжение в цепи аварийной сигнализации — если он нормально разомкнут, или термостат может обесточивать электродвигатель — если он нормально замкнут и последовательно соединён с контактором. Так как термостаты находятся на наружной поверхности концов катушки, то они реагируют на температуру в месте расположения. Применительно к трёхфазным электродвигателям термостаты считаются нестабильной защитой в условиях торможения или в других условиях быстрого изменения температуры. В однофазных электродвигателях термостаты служат для защиты при блокировке ротора.

Реле тепловое ТРН-10, ТРН-25

Двухполюсные тепловые токовые реле ТРН-10, ТРН-25 с температурной компенсацией и токами от 0,5 до 25 А. Двухполюсные тепловые токовые реле ТРН-10 УХЛ4, ТРН-25 УХЛ4 с температурной компенсацией, с номинальными токами тепловых элементов от 0,5 до 25 А предназначены главным образом для защиты от недопустимых перегрузок трехфазных асинхронных электродвигателей с короткозамкнутым ротором, работающих от сети с номинальным напряжением до 500 В при частоте 50-60 Гц.

Реле могут применяться в сетях постоянного тока с номинальным напряжением до 440 В. От коротких замыканий реле не защищают и сами нуждаются в такой защите.

Условия эксплуатации:

– высота над уровнем моря до 1000 м (допускается работа на высоте до 2000 м при номинальном напряжении не более 380 В при температуре окружающего воздуха от +1 до +40 °С;

– относительная влажность воздуха при температуре +20 °С не более 80% и не более 50% при температуре +40 °С;

– частота вибрации и мест крепления 25 Гц при ускорении не более 0,7 г.

Реле выпускаются только в открытом исполнении и не рассчитаны для работы во взрывоопасной среде, а также в среде, содержащей значительное количество пыли, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию. Реле устанавливают в местах, защищенных от прямого попадания воды, масла, металлической пыли и т. п., а также на открытом воздухе в оболочках, не подвергающихся воздействию солнечной радиации.

Реле промежуточные серии РП21 применяются в цепях управления электроприводами переменного тока напряжением до 240 В — для трех- и четырехконтактных реле, напряжением до 380 В – для одно- и двухконтактных реле, в цепях постоянного тока напряжением до 220 В.

Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом основании, и подвижных контактов на плоских пружинах, закрепленных между пластмассовыми колодками на якоре электромагнита. Подвижные контакты связаны с выводами гибкими соединителями. . Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винтов. . Ламели под пайку допускают присоединение двух медных проводников общим сечением 1,5 мм2, винтовые зажимы – двух проводников от 0,5 до 1,5 мм2 каждый.

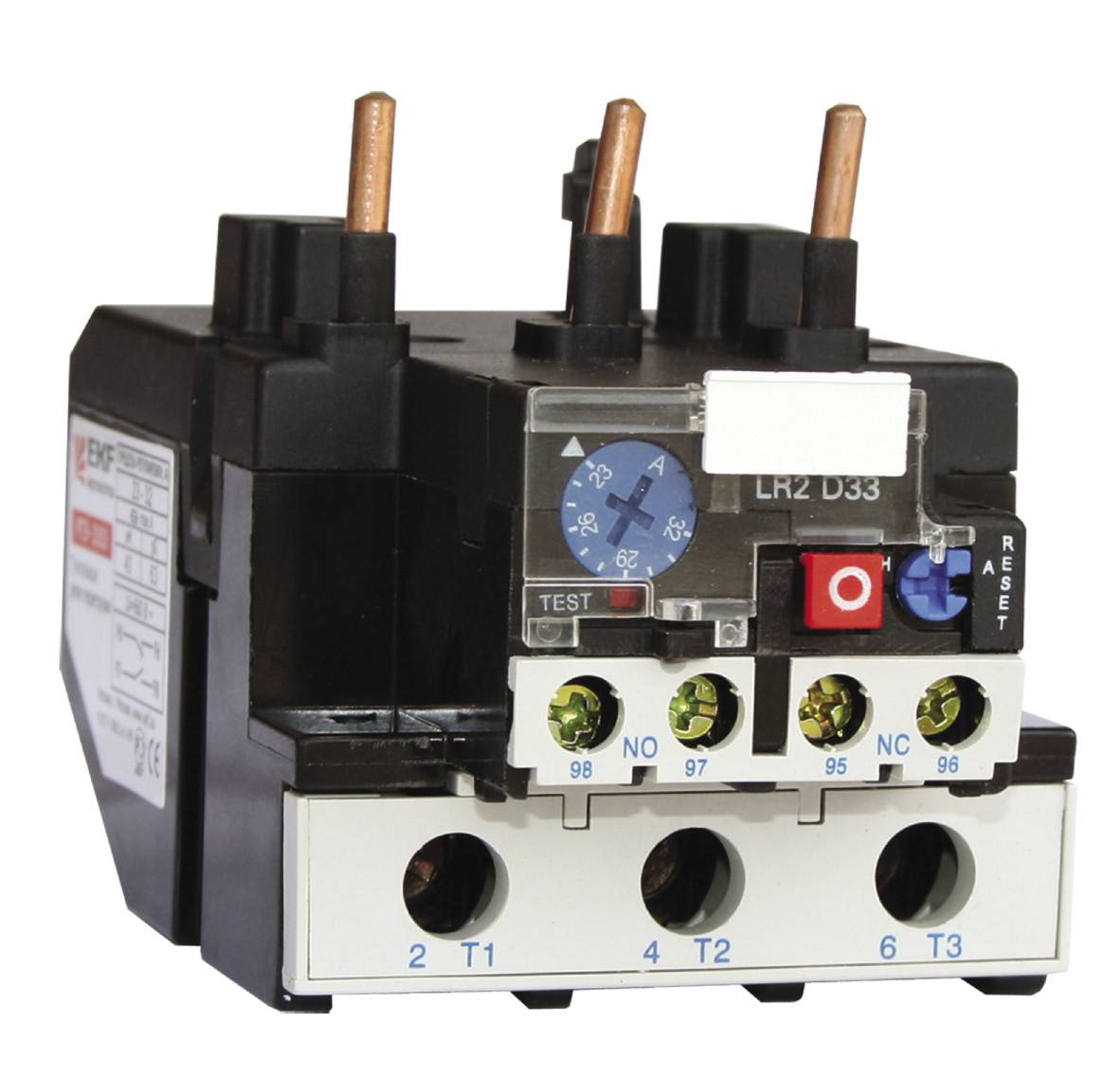

Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем; 2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

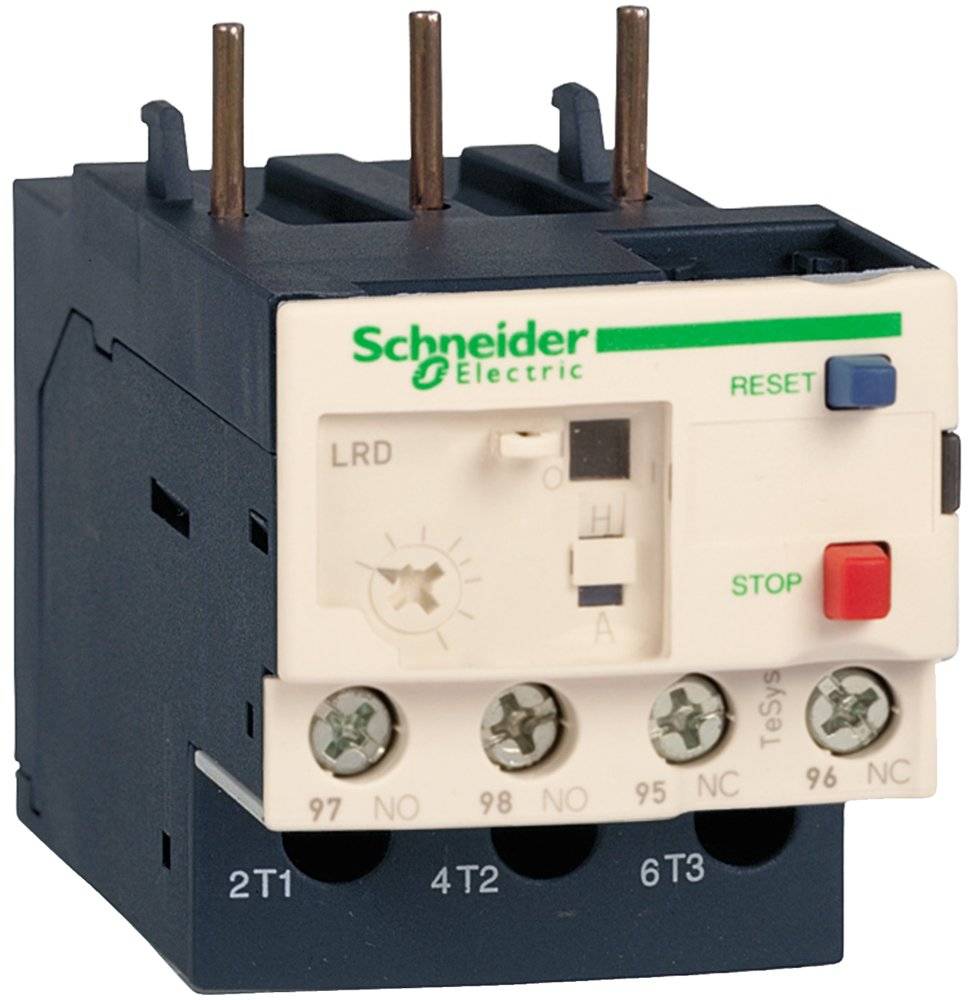

Помимо поворотного регулятора на панели управления расположена кнопка «TEST», предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор» информирует о текущем состоянии реле.

Кнопкой «STOP» обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET» против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель. При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96) и (97 — 98) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:

Например.Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

Схема подключения

Разберем, как подключить тепловое реле, применяя актуальные способы. Самая распространенная схема подразумевает последовательное соединение с мотором. Для питания последнего нужен контактор. Он понадобится и для реле. А когда через катушку течет ток, то нормальное положения для клемм – закрытое.

При достижении аварийных температурных параметров контакты размыкаются. Катушка в контакторе обесточивается и двигатель без питания останавливается. Аналогично можно подключить двухполюсное реле. Необходимо лишь монтировать устройство только в две фазы.

Как вариант, можно подключить реле так, чтобы при сработке прерывалась не фаза, а ноль. Последний должен подключаться к пускателю. Поскольку ноль подводится к реле, то с другого контакта необходимо выполнить перемыкание на катушку. При разрыве нуля отключится контактор вместе с двигателем.

Выбор теплового реле для электродвигателя

Главное требование, предъявляемое к тепловым регуляторам электромоторов — соответствие номинала прибора току устрйоства, подлежащего защите. При этом сами реле также обеспечиваются защитой от КЗ, потому в любую схему подключения требуется включение предохранителей.

Таблица для правильного подбора теплового реле электродвигателя по номиналу тока

При не связанности тепловой защиты мотора с любыми специальными требованиями, реле с легкостью можно подбирать по представленной выше таблице с наиболее соответствующими техническими параметрами.

Также защитный прибор подбирается по наибольшему рабочему току реле, не превышающему номинального тока подлежащего защите электромотора. Несмотря на это, рекомендуется выбрать реле таким, чтобы его установочный ток немного превосходил номинал двигателя.

Необходимо иметь в виду, что возможно выполнение регулировки тока реле с большим запасом в ту или иную сторону — этим обеспечивается максимально регулируемая и эффективная защита.

Схема подключения

Подсоединение температурного реле к клеммам производится посредством штыревых контактов. После подключения следует выполнить регулировку срабатывающих уставок при помощи колесика регулятора в соответствии со значением тока в сети.

Панель управления оснащается кнопкой «Тест», необходимой для определения работоспособности прибора имитированием сработки защиты. Копка красного цвета с надписью «Стоп» используется для принудительного размыкания контакта. Питание, идущее на катушку контактора, блокируется и, следовательно, блокируется и нагрузка.

Принципиальная схема для подключения тепловых реле в электродвигателях любых модификаций

Представленная на рисунке схема применяется для управления электромотором посредством магнитного пускателя. Силовые контакты соединяются лишь с двумя фазами, третья замыкается непосредственно на моторе.

Обзор производителей

В различных странах имеется множество производителей, изготавливающих тепловые реле. Несколько наиболее популярных моделей представлены в таблице.

МодельПроизводительНоминал токаСтоимость примерная, руб.
РТ 1307КС1,6-2,5А230
РТИ-5371IEK90-120А2750
РТН-1316TDM9-13А350

Выбор электротеплового реле

Выбор термореле зависит от многих факторы его эксплуатации: температуры окружающей среды; где оно установлено; мощности подключенного оборудования; необходимых средств аварийного оповещения и так далее. Чаще всего, потребитель делает выбор, основываясь на следующих технических характеристиках прибора.

  1. Для однофазных сетей следует выбирать термореле с функцией автосброса и возврата контактов в исходное состояние через определенный промежуток времени. Такое устройство повторно сработает, если аварийная ситуация сохранилась и перегрузка оборудования по току продолжает присутствовать.
  2. Для жаркого климата и горячих цехов следует использовать тепловые реле с компенсатором температуры воздушной среды. К ним относятся модели с обозначением ТРВ. Они способны нормально функционировать в широком интервале внешних температур.
  3. Для оборудования, критичного к обрыву фаз, следует использовать соответствующую тепловую защиту. Практически все модели термореле способны отключать электроустановки в случае возникновения такой ситуации, так как обрыв одной фазы резко увеличивает ток нагрузки на двух оставшихся.
  4. Тепловые реле со световой индикацией чаще всего используются в промышленности, где необходимо оперативно реагировать на аварийную ситуацию. Светодиодные датчики состояния устройства позволяют оператору визуально контролировать рабочий процесс.

Цена реле тепловой защиты может колебаться в очень широком диапазоне. Стоимость устройства зависит от многих факторов: общих технических характеристик, наличия дополнительных функций, используемых при производстве материалов, а также от популярности производителя прибора. Минимальная цена термореле около 500 рублей, а максимальная может доходить до нескольких тысяч. Реле от известных производителей, в обязательном порядке, комплектуются паспортом с подробным описанием технических характеристик, а также полной инструкцией по подключению прибора к электроустановкам.

Терморезисторы, встраиваемые в обмотки

Второй тип внутренней защиты — это терморезисторы, или датчики с положительным температурным коэффициентом (PTC). Терморезисторы встраиваются в обмотки электродвигателя и защищают его при блокировке ротора, продолжительной перегрузке и высокой температуре окружающей среды. Тепловая защита обеспечивается с помощью контроля температуры обмоток электродвигателя с помощью PTC датчиков. Если температура обмоток превышает температуру отключения, сопротивление датчика меняется соответственно изменению температуры.

В результате такого изменения внутренние реле обесточивают контур управления внешнего контактора. Электродвигатель охлаждается, и восстанавливается приемлемая температура обмотки электродвигателя, сопротивление датчика понижается до исходного уровня. В этот момент происходит автоматическое приведение модуля управления в исходное положение, если только он предварительно не был настроен на сброс данных и повторное включение вручную.

Если терморезисторы установлены на концах катушки самостоятельно, защиту можно классифицировать только как TP 111. Причина в том, что терморезисторы не имеют полного контакта с концами катушки, и, следовательно, не могут реагировать так быстро, как если бы они изначально были встроены в обмотку.

Система, чувствительная к температуре терморезистора, состоит из датчиков с положительным температурным коэффициентом (PTC), устанавливаемых последовательно, и твердотельного электронного выключателя в закрытом блоке управления. Набор датчиков состоит из трёх — по одному на фазу. Сопротивление в датчике остаётся относительно низким и постоянным в широком диапазоне температур, с резким увеличением при температуре срабатывания. В таких случаях датчик действует как твердотельный тепловой автоматический выключатель и обесточивает контрольное реле. Реле размыкает цепь управления всего механизма для отключения защищаемого оборудования. Когда температура обмотки восстанавливается до допустимого значения, блок управления можно привести в прежнее положение вручную.

Все электродвигатели Grundfos мощностью от 3 кВт и выше оснащены терморезисторами. Система терморезисторов с положительным температурным коэффициентом (PTC) считается устойчивой к отказам, так как в результате выхода из строя датчика или отсоединении провода датчика возникает бесконечное сопротивление, и система срабатывает так же, как при повышении температуры, — происходит обесточивание контрольного реле.

Принцип работы

Устройство включает в себя основной элемент — чувствительную биметаллическую пластину из сплава железа и никеля и сплава железа с латунью. Эти сплавы соединяются пайкой и имеют различные коэффициенты теплового расширения, говорящем о степени удлинения нагревающейся металлической пластины. Для латуни этот показатель составляет 18,7, а для сплава железо-никель — 1,5. Так, длина латунного элемента при нагревании увеличивается гораздо быстрее, благодаря чему происходит изгиб биметаллической пластины в ее сторону. На этом свойстве основывается работа любого теплового реле.

В корпусе устройства находятся:

  • Толкатель.
  • Пружина замыкающего контакта.
  • Биметаллическая пластина с нагревательным элементом.
  • Исполнительная пластина.

Температурный компенсатор состоит из регулировочного винта и пластины.

А также реле оснащено следующими элементами:

  • Контакты.
  • Эксцентрик.
  • Движок уставки тока срабатывания.
  • Кнопка возврата устройства в рабочее состояние.

В следующей статье мы раскроем принцип работы насадки на дрель для заточки сверл.

Коротко о главном

Тепловое реле является важнейшим элементом для защиты электродвигателя при работе в пиковых продолжительных перегрузках. При работе мотор постоянно подвергается воздействиям, которые затрудняют его работу. Чаще всего такие влияния носят кратковременный характер.

Но поскольку любая лишняя нагрузка провоцирует повышение температуры различных узлов, то это может привести к серьезным поломкам. Если увеличение силы тока действует в сети слишком долгое время, то это легко приводит либо к сгоранию обмотки, либо к заклиниванию вала двигателя.

Тепловое реле является самой надежной защитой. Игнорируя кратковременные сбои, прибор срабатывает только на продолжительные проблемы. Полностью исключая нежелательный перегрев оборудования.

Оценок 0

Условия выбора тепловых реле. Требования Правил Регистра

номинальный ток теплового реле должен равняться номинальному току электродвигателя. Это условие можно записать так:

Таким образом, чтобы выбрать тепловое реле, надо сначала рассчитать номинальный ток электродвигателя.

Нередко рассчитанный номинальный ток электродвигателя не совпадает с номинальным током теплового реле. В этом случае применяют регулировку номи-

Тепловые реле серии ТРТ отечественного производства имеют регулировку в пределах ± 15% номинального тока нагревательного элемента реле, в три ступе-

Это означает, что, например, тепловое реле с номинальным током 90 А можно отрегулировать на такие токи :

при настройке + 15% — на ток 103,5 А ( 15% от 90 составляют 13,5 А, в итоге получается: 90 + 13,5 = 103,5 );

Таким образом, тепловое реле с номинальным током 90 А можно применить

для защиты электродвигателей с номинальными токами от 76,5 до 103,5 А.

В соответствии с требованиями Правил Регистра, защитные устройства от токов перегрузки 3-фазных асинхронных двигателей должны устанавливаться не менее чем в двух фазах.

В данном курсовом проекте исполнительный двигатель лебёдки имеет три об-

мотки статора. Для защиты каждой обмотки от токов перегрузки надо выбрать по 2 тепловых реле.

Подключение теплового реле для электродвигателя: как выбрать реле, схема
Основным требованием ко всем тепловым реле является соответствие их номинала току оборудования, которое требуется защитить. Сами устройства тоже должны быть защищены от коротких замыканий, поэтому в схемах подключения используются предохранители.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Выбор теплового реле для электродвигателя Данный прибор осуществляет контроль над величиной тока, и в случае длительного отклонения от номинала установки производит размыкание контактов. Спрашивайте, я на связи!

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Ремонт бытовой техники своими руками помогает экономить денежные средства. При наличии навыков можно самостоятельно выполнять даже сложные работы. Чтобы проверить терморегулятор холодильника в домашних условиях, нужно разбираться в устройстве прибора и знать правила безопасности.

Заключение

Все электромонтажные работы по подключению реле и прочего высоковольтного оборудования должен выполнять квалифицированный специалист, имеющий допуск и профильное образование. Самостоятельное проведение подобных работ сопряжено с опасностью для жизни и работоспособности электрических устройств. Если же все-таки необходимо разобраться с тем, как подключить реле, при его покупке нужно требовать распечатку схемы, которая обычно идет в комплекте с изделием.

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками

Поэтому важно знать схему подключения теплового реле
