Тепловая пушка на разных видах топлива своими руками

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
труба диаметром 8 см и длиной 30 см (выходной патрубок);
вентилятор осевого типа с круглым фланцем;
горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
Корпус устройства и вентилятор необходимо защищать от попадания влаги.
Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
Должна обеспечиваться хорошая вентиляция помещения.
Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

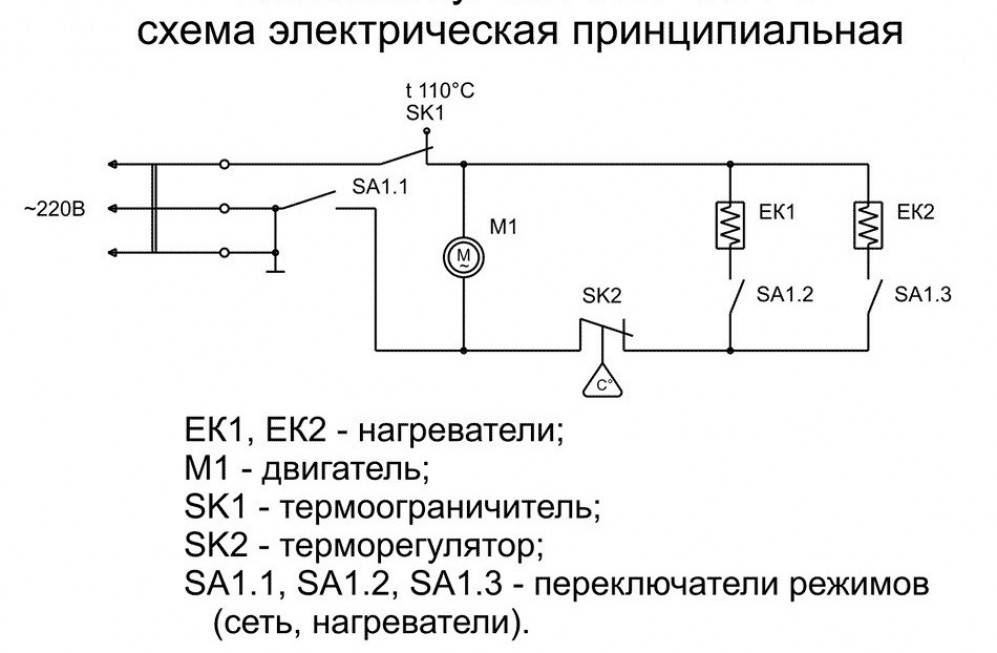

Как сделать электрический вариант тепловой пушки?

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
вентилятор;
асбестовая труба или листовой металл для корпуса обогревателя;
выключатели;
клеммы;
электродвигатель небольшой мощности;
провода;
колодки для крепления спирали.

Обрезать спираль, чтобы усилить ее теплоотдачу.
Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
Прикрепить к спирали провода, которые будут подключаться к сети.
Подключить реостат, регулирующий степень накала.
Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Расчёт

Прежде всего, нужно определить, какой мощностью должна обладать самодельная тепловая пушка. Очевидно, что этот параметр будет зависеть от объёма помещения, а также от того, насколько быстро произведённое тепло рассеивается во внешнюю среду. Принято использовать следующую эмпирическую формулу: Q = V х T х K, где Q — мощность теплопушки, ккал/ч; V — объём помещения, м3; Т — разность температур внутри и снаружи помещения, 0С; К — безразмерный коэффициент, учитывающий интенсивность рассеивания тепловой энергии в окружающую среду, иначе говоря, теплопотери здания. Принимается равным:

для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Таким образом, для обогрева неутепленного обшитого гофрированными стальными листами склада (принимаем К = 4) площадью 10х15 м с высотой потолка 5 м при температуре на улице -50С (внутри необходимо поддерживать температуру +180С) потребуются теплопушки общей мощностью:

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

не шумят;
не производят выхлопных газов;
могут менять мощность в пределах от 0% до 100%;
могут быть полностью автоматизированы;
не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.

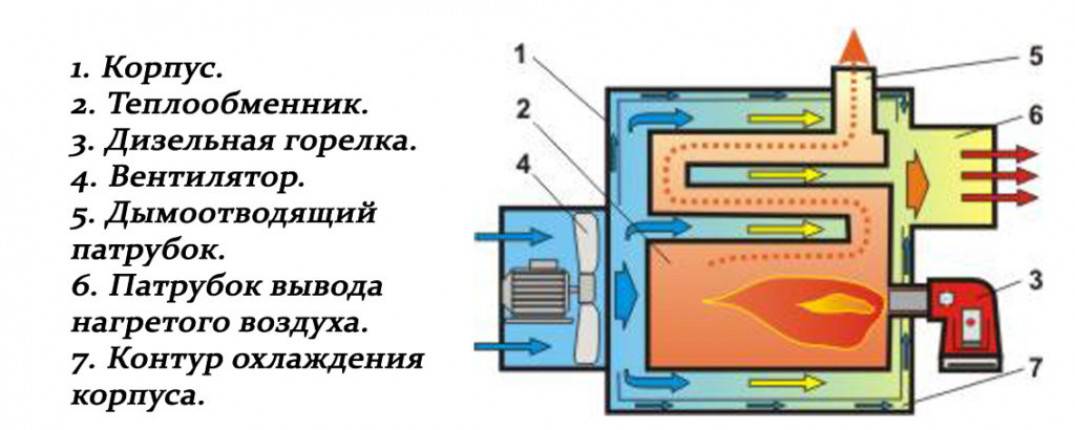

Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

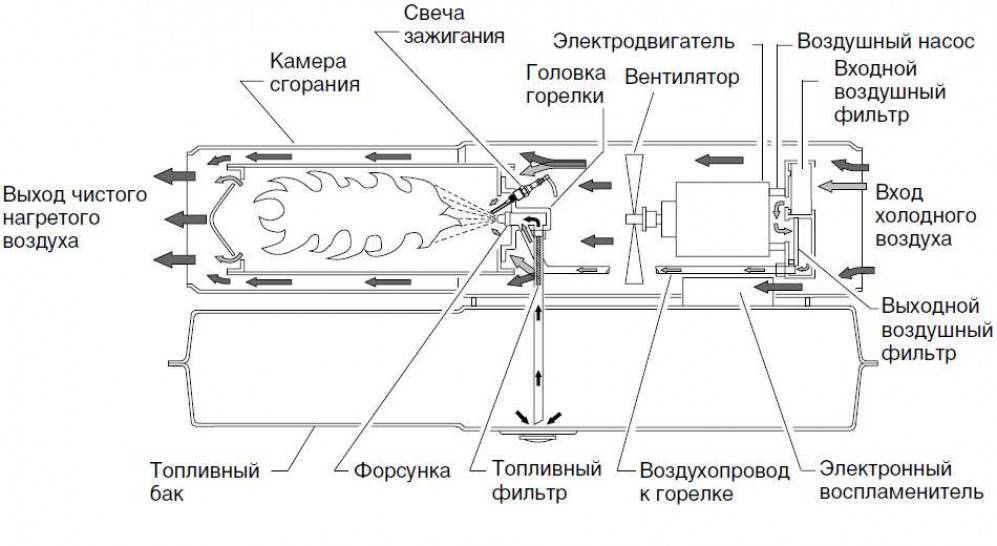

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Изготовление газовой тепловой пушки своими руками

Прежде всего подчеркнем, что самостоятельно производить газовые тепловые пушки могут только мастера с большим опытом и соответствующей квалификацией.

Если вы уверены в своих силах, можете начать с выбора необходимых приспособлений и материалов.

Список инструментов и материалов

Для самостоятельного изготовления газовой тепловой пушки вам потребуются:

металлический патрубок, по которому в систему будет подаваться топливо;
болгарский;
стальной лист;
дрель со сверлами для металлообработки;
металлические полосы (толщиной 2 мм);
стальная трубка 8мм для теплообменника;
арматура для подставки, на которой будет размещаться пистолет;
вентилятор с минимальной мощностью 12 вольт.

Могут потребоваться и другие аксессуары, например, паяльник для труб.

Пошаговая инструкция по изготовлению устройства

В первую очередь следует разобраться с корпусом. Его можно получить из обычной трубы или из стального листа средней толщины. Металл необходимо разрезать, задав ему нужные параметры, а затем свернуть в трубку. Края фиксируются соединительным замком или обычными болтами.

Затем необходимо разрезать трубу болгаркой, которая предназначена для проведения газа в систему. Это необходимо для дальнейшего растягивания этого элемента путем приваривания к нему такой же детали того же диаметра.

Далее нужно немного расширить отверстие, через которое будет течь газ, доведя его до 5 мм.

Для увеличения теплоотдачи рекомендуется также удлинить корпус металлическим диском диаметром 8 см, закрепленным под горелкой. На нем следует просверлить восемь отверстий диаметром 1 см, благодаря которым обеспечивается легкий доступ воздуха.

Далее следует приступить к изготовлению хомута, с помощью которого будет фиксироваться теплообменник.

Затем можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 см, не имеющую слишком толстых стенок. Привариваем конец к стене, где также необходимо просверлить отверстие.

Через эту часть пропускается удлинитель горелки, а зажим на конце дополнительно прикручивается.

Также следует собрать все части горелки и установить переключатель вентилятора в корпус теплообменника.

В корпусе теплообменника необходимо с помощью болгарки проделать отверстие, к которому крепится отрезанная часть трубы 80 мм. Он будет служить для выпуска нагретого воздуха.

Далее можно переходить к установке вентилятора на втором конце теплообменника. Через эту часть нагретый воздух будет передаваться в холодное помещение. Также нужно продумать источник питания для вентилятора. Как правило, он подключен к сети, но можно использовать аккумулятор.

Завершающий этап изготовления самодельного пистолета – просверливание отверстий, необходимых для удобного розжига газа.

также важно продумать конструкцию, на которую будет установлен корпус газовой пушки. Можно взять уже готовую подходящую опору или использовать железную арматуру, из которой сделан каркас. Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель

Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами

Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель. Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами.

Как проводится тест

После сборки конструкции ее следует подсоединить к заранее подготовленному баллону с газом с помощью шланга.

Чтобы проверить собранную конструкцию, нужно протестировать:

к отверстию розжига подносят зажженную зажигалку;
клапан открыт для доступа к газу;
сразу после появления огня зажигалку прячут;
вентилятор включается на устройство.

При правильной сборке произойдет равномерное сгорание газовой горелки и немедленное выделение тепла. Аналогичный алгоритм действий следует применить при следующем включении устройства.
