Монтаж ККБ
Перед началом установки компрессора и конденсатора тщательно подбирается место для его размещения, которое должно соответствовать всем условиям содержания такого оборудования
Это важно при монтаже системы в замкнутом помещении — здесь должна быть довольно большая площадь, чтобы обеспечить постоянный приток свежего воздуха
Для установок на открытом воздухе различают несколько типов монтажа:
- На земле (с подготовкой фундамента и рамы).
- На стене (на кронштейнах).
- На крыше здания (с использованием площадок и рам).
А также необходимо точно рассчитать расположение и длину труб для поступления хладагента, а также отведения конденсата и талых вод. Фреоновые трубы чаще всего изготавливаются из меди. Для их установки необходимо рассчитать максимальную длину трубопровода и количества его изгибов, так как от этих факторов зависит эффективность работы оборудования.

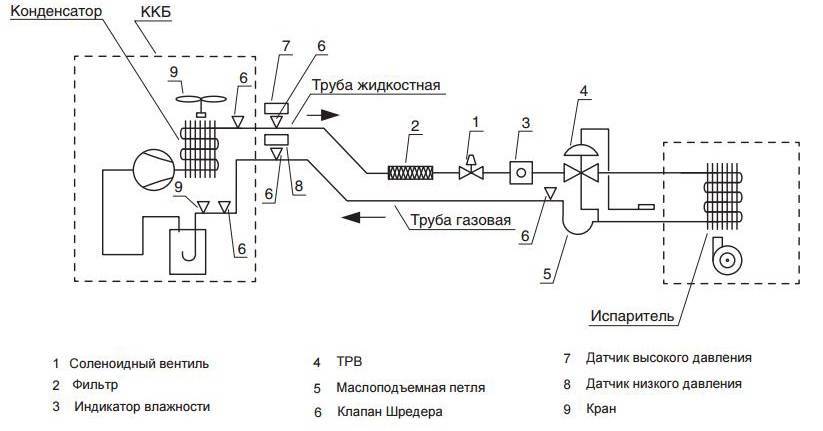

Схема обвязки ККБ
При этом особенно важно подобрать наиболее подходящие детали обвязки, чтобы создать максимально герметичное соединение
Принцип работы ККБ
Работа конденсационной установки основана на физическом законе поглощения тепловой энергии, когда состояние хладагента изменяется с жидкого состояния на другую агрегатную форму. Когда процесс идет в обратном направлении, ранее накопленная тепловая энергия высвобождается и передается потребителю.
Когда ККБ работает на охлаждение, фреон испаряется внутри теплообменника, а затем конденсируется. При нагревании все наоборот.
Они включают и выключают агрегат, а также регулируют поток воздуха через систему управления. Для подключения к ККБ есть специальные шины и датчики
Если установка холодильной системы позволяет индивидуально устанавливать температурный режим для каждого помещения, то при использовании ККБ температура везде будет иметь одинаковое значение. Установите его на главный термостат для всего здания.
ККБ с воздушным охлаждением

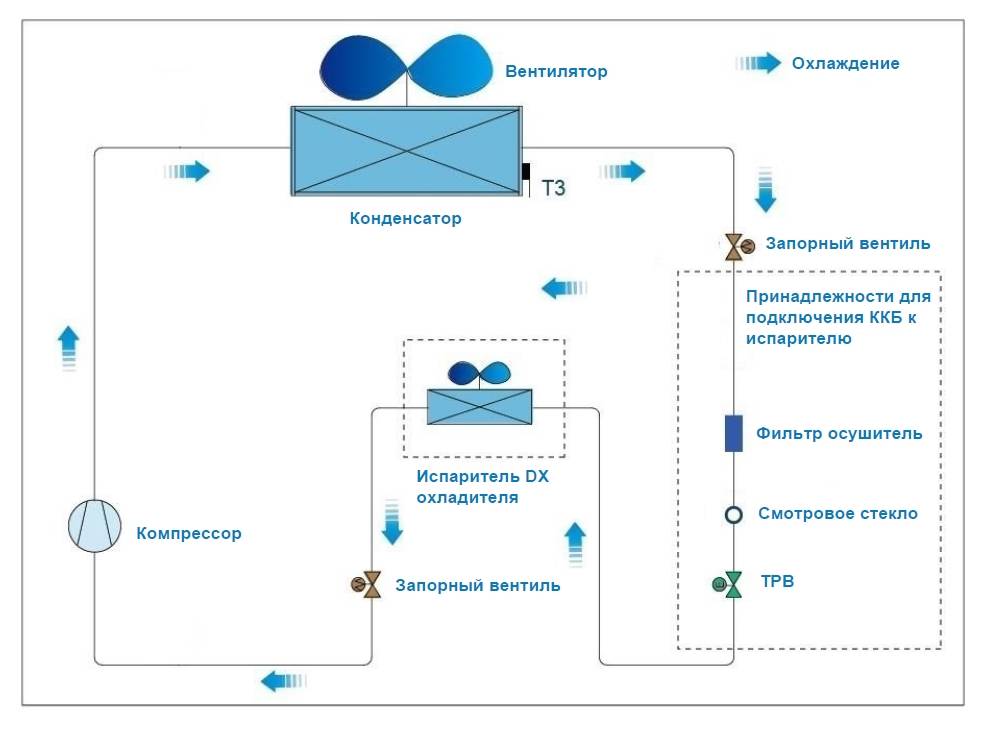

Холодильный контур имеет 2 теплообменника. Один из них, теплообменник конденсатора, находится в самом ККБ. Второй – теплообменник испарителя, расположенный в воздухоохладителе центрального кондиционера. Помимо этих агрегатов, в холодильный контур входит компрессор, заключенный в корпус ККБ.
Его элементами также являются фильтр-осушитель, расширительный клапан, смотровое стекло. Последние три элемента расположены на жидкостной линии между агрегатами возле испарителя.
В отличие от других агрегатов холодильного контура, сечение прохождения фреона в терморегулирующем вентиле уменьшено. Его регулирование зависит от температуры испарения фреона в теплообменнике и от давления. Перед расширительным клапаном сжатый газообразный фреон в теплообменнике конденсатора имеет избыточное давление, создаваемое компрессором. После расширительного клапана – в теплообменнике испарителя давление снижается.
В конденсаторе хладагент, потеряв тепло в окружающее пространство, конденсируется. После выделения части тепловой энергии фреон все еще находится под повышенным давлением, но только до тех пор, пока не пройдет через терморегулирующий вентиль. Впоследствии давление резко падает и происходит охлаждение.
Чаще всего ККБ комплектуется конденсатором с воздушным охлаждением. Впускной и выпускной трубопровод агрегата оснащены запорными клапанами для предотвращения попадания влаги или внешних загрязнений внутрь
Центробежный вентилятор основного кондиционера нагревает теплообменную поверхность испарителя. Он нагревается до высокой температуры и переходит в газовую фазу до того, как жидкий хладагент циркулирует в испарителе. При этом он поглощает тепло от приточного воздуха, охлаждая его.
Затем хладагент в виде газа снова попадает в компрессор, сжимается, переводится в жидкое агрегатное состояние, и процесс циркуляции возобновляется.
Блок с водяным охлаждением
Установка ККБ с водяным охлаждением предусматривает предварительные гидравлические расчеты и профессиональный монтаж. Стоимость этих агрегатов выше, чем у бортовых аналогов. Объясняется это необходимостью дополнительных затрат на строительство градирни, прокладку к ней контура и покупку насосов.
Эти агрегаты предназначены для установки внутри здания. Конденсатор здесь охлаждается с помощью жидкости, совершающей круговой оборот по замкнутому контуру. На улице устанавливается градирня – используется мокрая или сухая или проточная вода.
Это климатическое оборудование имеет дополнительный теплообменник. Он охлаждает хладагент и, отводя некоторое количество тепла, нагревает циркулирующую воду, которую можно использовать повторно. Его использование в системе отопления, для подачи горячей воды оправдывает довольно большие вложения в приобретение оборудования этого типа.
ККБ с водяным охлаждением можно устанавливать в многоэтажных домах. Эти агрегаты идеально подходят для прибрежных районов, потому что установка в помещении защищает их от воздействия агрессивной среды, которая здесь присутствует
Преимуществом агрегатов с водяным охлаждением является их большая мощность, а также возможность и перспектива максимально удобного увеличения расстояния между агрегатом и градирней. Если в качестве кулера использовать проточную воду, стоимость кондиционирования значительно упадет.
8 Эксплуатационные особенности ККБ
Существует ряд требований, которые нужно выполнять беспрекословно, для обеспечения надежной и длительной работы.
- 1. Ежегодная профилактическая проверка в сервисном центре.
- 2. Установка производится с расчетом условий места расположения.
- 3. Оборудование должно подключаться к адекватной мощности сети.
- 4. Как и везде, отдельный раздел посвящен технике безопасности, которая должна быть выполнена.
- 5. Организация свободного доступа воздушного пространства.
- 6. Рядом никаких увлажняющих приборов.
- 7. То же касается пожароопасных мест.
- 8. Заземление производится по всем правилам.
Никогда не поленитесь заглянуть в инструкцию. Грамотное соблюдение предписаний обеспечит долговечность ККБ и сохранение его качественных характеристик.
Как развивалась климатическая техника с компрессорно-конденсаторным блоком
Та техника по климат контролю, что мы сегодня видим на рынке, безостановочно двигается вперед. В 20-е годы начали выпускаться первые кондиционеры, но по своему принципу работы и качеству, значительно уступали современным.
Они так же как и современные кондиционеры имели компрессоры, но он был примитивной технологии, потому на нем не лежала главная функция охлаждения, а контроль температуры зависел от такого охлаждающего элемента, как сера.
17 июля 1902 года в городе Буффало штата Нью-Йорк, Уиллис Кэрриер создал для бруклинской типографии проект первого кондиционера воздуха — принципиальную схему агрегата, который позволял контролировать влажность и температуру воздуха. Патент на кондиционер был одобрен 2 января 1906 года и уже в 1914 году в Миннеаполисе, штат Миннесота, был установлен первый в истории домашний кондиционер.
Но в 60-е годы все изменилось, на рынок пришла компания TOSHiBA, и они пустили в продажу первые вентиляторы со сплит-системой, суть её была в том, что кондиционер имел теперь две части, блок на улице и домашний блок.
Это уже походило на современные кондиционеры. Но такие кондиционеры были дорогими, и недоступными для большей части людей.
И в то время произошёл взрыв на рынке, и в следующие годы появилось много производителей, марок, брендов, каждый хотел продать свой товар.
Произошел реальный скачок к технологиям кондиционирования. И в наше время технологий и автоматики, кондиционер-больше не роскошь, и его можно увидеть в домах многих людей среднего достатка.
На сколько был большой прогресс в 60-е годы, настолько сильный застрой быть в 70-х. Система кондиционирования перестала меняться.
Но они поработали с уже готовыми технологиями и сделали кондиционер удобным, снизили риск неполадок, и упростили его систему для пользователя.
А благодаря японской новации по климатическому оснащению инверторного вида-блок компрессора стал на много дольше работать и меньше ломаться.
Запустили использование таких технологий в 1981 году и они до сих пор работают по этим технологиям. Компрессору конденсаторного блока не приходилось более переживать серьёзных изменений. Но срок его эксплуатации ученые смогли повысить в 7-6 раз.
Выбор компрессорно-конденсаторной установки
При выборе охладительного блока для здания следует обратить внимание на следующие параметры:
- Тип ККБ — воздушного или водяного охлаждения, выбор которого зависит от габаритов помещения, наличия свободного места под установку оборудования и планируемого бюджета.
- Температура нагрева в испарителях устройства.
- Температура конденсации (температура воздуха, охлаждающего установку).
- Мощность и энергопотребление установки.
- Разновидность фреона для дозаправки.
- Количество контуров.
Эти пожелания необходимо передать в ведение компании-поставщика, где будет заказано оборудование компрессорно-конденсационного назначения. В этом случае, специалисты сами смогут подобрать вариант конструкции, идеально подходящий к условиям объекта.
Типы компрессорно-конденсаторных блоков
- ККБ воздушного охлаждения с осевыми вентиляторами. Этот тип выбирают в случае установки блока на улице. Это наиболее дешевый вариант исполнения, требующий достаточно свободного места на улице, чтобы снабжать блок необходимым количеством воздуха для охлаждения конденсатора.
- ККБ воздушного охлаждения с центробежными вентиляторами. Такой тип выбирают при установке блока внутри технических помещений и присоединении его к системе воздуховодов, по которым будет поступать и отводиться наружный воздух для охлаждения конденсатора. Этот вариант подходит для объектов, где нет места для установки ККБ на самом здании или около него.
- ККБ водяного охлаждения используется в случае установки блока внутри технических помещений и использовании градирни для обеспечения водяного охлаждения конденсатора. Вариант с водяным охлаждением позволяет уменьшить размеры ККБ и установить его внутри помещения с минимальными потерями по занимаемой площади. Дополнительным преимуществом является возможность установить ККБ и градирню на большом расстоянии друг от друга.
- ККБ с выносным конденсатором применяется, когда блок устанавливается внутри технических помещений, а теплообменник конденсатора выносится из помещения на улицу. Данный вариант позволяет максимально минимизировать занимаемую площадь в техническом помещении.
Схема приточной системы с ККБ
ККБ подразделяются по типу охлаждения конденсатора:
- Воздушное.
- Водяное.
Перед тем, как выбрать ККБ следует точно понимать, что большее количество теплоты отводится в атмосферу в процессе работы. Именно это обстоятельство выявляет целесообразность выбора ККБ для конкретного места под монтаж:
- Монтаж ККБ на улице.
- Монтаж ККБ в помещении с принудительной системой вентиляции.
Наиболее частое расположение – внешнее. Для использования в качестве охладительного оборудования совместно к ККБ применяются вентиляторы. С их помощью воздушным потоком производится отвод тепла, которое выделяется при конденсации хладагента (фреона).
Вентиляторы, которые входят в состав ККБ, также имеют разную конструкцию, что в итоге влияет на производительность всей системы в целом. Самыми распространенными моделями являются те, которые будут охарактеризованы далее.
Осевые вентиляторы
Для охлаждения ККБ требуется большое количество воздуха. Именно поэтому блок с ККБ монтируется снаружи помещения:
- На фасадной стене здания.
- На крыше.
Малогабаритные блоки можно установить на балконе. Фреон циркулирует по медной полой магистрали.
Осевые вентиляторы отличаются исключительно простым монтажом и приемлемой стоимостью. Но при этом изделие ограничено по мощностным показателям.
Центробежные вентиляторы
Если в ККБ применяется центробежный вентилятор, то все устройство может быть смонтировано внутри помещения. Это потребует обеспечения места под монтаж, а лучше выделение целого помещения, типа чердака, подвала или иного техпомещения. Воздухом для охлаждения служит тот объем, которым заполнено помещение под монтаж ККБ. А охлаждающий воздух подается по специальным воздуховодам.
Важно! Центробежные вентиляторы дешевле осевых, но при этом имеют более сложную конструкцию и небольшую производительность.
Технические характеристики
Нынешние модели компрессорно-конденсатного блока применяется в большинстве устройств для контроля климата в помещении, это могут быть большие производственные охладители, стандартные кондиционеры дома.
Компрессорно-конденсатные блоки могут быть самостоятельным охлаждающим устройством, но чаще всего они являться частью одной системы кондиционирования в помещениях. Сейчас чаще всего в обиходе вы можете встретить специальные устройства, а улицу.
Кондиционеры бывают:
- Настенными или навесными
- Или полового стационарного типа
Блоки, что отходят от кондиционера на внешнюю сторону можно прикрепить не только к фасадной стене, но даже на крышу, это не будет проблемой.
Но, для того чтобы закрепить понадобиться специализированные рама. Их основа крепко соединяется с горизонтальной стеной, легко удерживает блок.
А ещё вы сможете найти такие, что вам удастся закрепить террасах. Если вам нужен именно такой, то используйте ККБ, что избавляется от воздуха вертикально.
Знайте. Самые распространенные марки фреонов, что используются в кондиционировании это-R22, R407. Мощность такого компрессора будет составлять 45кВт за 1 час эксплуатации. Но знайте, это слишком мощно, ведь если вы покупаете в дом такую технику, то её мощность зачастую не превышает 8 кВт.
Сейчас климатические системы служат на много дольше, чем те первые изобретения в 20, 70-хх годах, прогресс пошел вперед, теперь такая техника может служить годами, а то десятилетиями при надлежащей эксплуатации.
Если вам нужно чтобы так было, знайте от чего защищен ваш компрессор:
- он устойчив к перепадам напряжения в сети
- ему не грозят механические неполадки
- не боится осадков, влаги из воздуха
- Слишком высокой или низкой температуры воздуха, при ней кондиционер может начать работать неисправно, или в общем прекратить свою работу навсегда.
Плюсы использования нынешних ККБ следующие
- Чаще всего корпуса делают из металлов, что не поддаётся ржавлению, коррозиям, другим процессам старения металла. Таким материалом может быть например оцинкованная сталь.
- У компрессора присутствует два вида присоединения к мотору-однофазное подключение, трёхфазное.
- Магистрали из меди и теплообменники, сами конденсаторы непосредственно, часто оснащают вставками из алюминия, это помогает ускорить работу охлаждения металла.
Ещё теплообменник защищен от окружающей среды и её влияния. Таким образом, когда его изготавливают сверху компрессора, покрывают сплавами которые препятствуют коррозиям.
Ревизионными ниппельными защищены все элементы как патрубок другие, что подключены к теплообменнику и соприкасаться с фреоном.
Они служат для контроля давления внутри системы компрессорно-конденсатного блока.
Надеемся вам была интересна и полезна наша статься и она поможет вам при выборе ККБ. Прочитайте все наши рекомендации и вы готовы к покупке. Прочитайте следующие и вы уже знаете как использовать.
Надеемся ваш кондиционер будет служить вам долго без поломок и нюансов.
6 Как подобрать терморегулирующий вентиль
Можно все рассчитать проще. На десять квадратных метров площади нужен один киловатт для выработки холода. То есть для помещения в сто квадратных метров нужно десять киловатт.
Необходимые расчеты нужно производить, ориентируясь не на максимально возможную температуру на улице, а на самый минимум, предусмотренный технической характеристикой аппарата.
Нормальная работа обеспечивается меньшей производительностью компрессора от максимально возможной производительности, которую дает испаритель.
Такой прибор осуществляет регулировку поступления фреона в испаритель. Его нужно подбирать по следующим критериям:
- производительность, заявленная в технической документации;
- температура закипания;
- температура, при которой происходит конденсация;
- температурный максимум и минимум рабочего места, где устанавливается ККБ.
Также будет влиять и способ установки вентиля.
Что такое компрессорно-конденсаторные блоки?
Часть бытового кондиционера, которая размещается на внешней стороне зданий, как раз и есть компрессорно-конденсаторный блок. В его задачу входит прием газообразного фреона, охлаждение и повышение давления, результатом чего становится его конденсация со значительным выделением тепла. Подготовленная таким образом жидкость впоследствии поступает в испаритель, где переходит в газообразное состояние с активным поглощением тепловой энергии.
Устройство и принцип работы ККБ
ККБ представляет собой ту часть системы, в которой происходит конденсация хладагента, который поступает в виде газа, а выходит в жидком состоянии, подготовленным к прохождению цикла испарения. Конденсация происходит из-за повышения давления, которое обеспечивает компрессор. В конденсационной камере возникает высокая температура, поэтому используется воздушное (реже — водяное) охлаждение при помощи осевых или центробежных вентиляторов.
В состав узлов ККБ входят:
компрессор
электродвигатель
вентилятор (один или несколько)
конденсационная камера или теплообменник
аппаратура управления и электропитания
Большинство блоков имеют одинаковое устройство, отличаясь только конструкцией и спецификой теплоотведения. Преобладает воздушное охлаждение, не требующее подключения к коммуникациям и наиболее простое в использовании. Установки с водяным охлаждением, как правило, используются там, где нет возможности подачи необходимого количества воздуха (в составе технологического оборудования).
Область применения
Компрессорно-конденсаторные блоки применяются очень широко. Они отличаются способностью выполнять различные задачи:
витрины, охлаждаемые прилавки в продовольственных магазинах
склады
предприятия общепита
технологическое оборудование (в составе автоматизированных линий)
Такие широкие возможности ККБ объясняются тем, что он выполняет наиболее сложную часть процесса. Для охлаждения достаточно подать жидкий хладагент в теплообменник, где произойдет испарение и отбор тепловой энергии. Эта стадия происходит естественным путем, необходимо организовать циркуляцию и повторное поступление в конденсатор. Установка не издает сильного шума, достаточно компактна, может располагаться как внутри, так и снаружи здания.
ККБ для приточной установки
Использование ККБ в приточных вентиляционных системах позволяет решить массу вопросов по обеспечению заданного микроклимата
Это важно в жаркое время года, позволяет поддерживать температуру в ледовых дворцах, холодных складах и прочих помещениях с необходимостью соблюдения температурного режима
Если используется моноблочная приточная установка, то для подключения ККБ не потребуется никаких дополнительных узлов — испаритель и прочие детали уже имеются в составе моноблока. Для установок другого типа потребуется врезка в систему испарителя со всеми сопутствующими узлами.
Преимущества
Компрессорно-конденсаторные блоки обладают массой положительных качеств. Они значительно превосходят альтернативные установки — чиллерные охладители — по ряду параметров:
стоимость киловатта холода значительно ниже, чем у других устройств, поскольку в конструкции отсутствуют промежуточные носители (вода, антифриз), что избавляет работу системы от потерь при передаче энергии
поскольку один блок работает в связке с одной линией, возможности настройки и регулирования режима работы системы повышаются
монтаж в существующую
вентиляционную систему
упрощается, поскольку не требуется сложной реконструкции. В разрыв трубопроводов надо врезать теплообменник, что намного проще, чем
монтаж вентиляторов
,
воздуховодов
и прочих элементов
Специалисты также отмечают ремонтопригодность и удобство обслуживания ККБ, что также выгодно отличает их от альтернативных конструкций.
Виды
Разновидностей ККБ относительно мало. Имеется большое количество моделей, обладающих разной мощностью и прочими специфическими характеристиками, но в конструкционном отношении они мало отличаются друг от друга. Наиболее существенной разницей можно назвать тип охлаждения:
воздушное
водяное
Воздушное охлаждение является преобладающим типом. Оно реализуется с помощью осевых или, реже, центробежных вентиляторов. Как правило, модели с осевыми вентиляторами размещают снаружи зданий, а с центробежными — внутри.
Водяное охлаждение позволяет уменьшить габариты установки, но требует совершенно иного конструкционного решения. Подобные типы ККБ могут монтироваться в технологических линиях, в цехах со сложными условиями вентиляции или температурными отклонениями. Как правило, установки с водяным охлаждением не встречаются в бытовых вентиляционных системах.
Достоинства и недостатки ККБ
Перед покупкой компрессорно-конденсаторной машины имеет смысл взвесить все ее плюсы и минусы, для того, чтобы понять, насколько она подходит именно вам.
Начнем с его достоинств:
- Дешевизна по сравнению с чиллерами или VRF системами. Это связано с тем, что данный компрессорный аппарат имеет простейшее устройство. По своей сути это наружный блок обычного кондиционера.
- Легкость монтажа – он сводится к подключению устройства к источнику питания, фреоновой трассе и заправке контура фреоном.
- Простота эксплуатации – нужно раз в год очищать конденсаторный фреоновый блок от уличной грязи или пыли, а также по мере необходимости менять фильтр-осушитель.
Теперь перечислим недостатки:
- Максимальное расстояние от ККБ с воздушным конденсатором до фреонового испарителя ограничено и не должно превышать в зависимости от типоразмера 20-50 метров.
- Холодильная мощность, которую выдает компрессорная машина, зависит от температуры наружного воздуха: чем на улице теплее, тем она ниже и наоборот. Обычно производитель указывает, при какой температуре блок выдает номинальную мощность. Соответственно если в вашем регионе эта температура выше, то стоит выбрать ККБ большего типоразмера. Данная зависимость справедлива для любых машин с воздушным охлаждением конденсатора (чиллеров, VRF-систем, внешних блоков сплит-систем и т. д.).
- Грубое регулирование холодопроизводительности — рассматриваемый компрессорный фреоновый агрегат работает по принципу «ВКЛ-ВЫКЛ», таким образом, когда температура на улице ниже расчетной, температура охлаждаемого воздуха будет не постоянная, а находится в некотором диапазоне, например, от +16 до +20С.
Сфера использования ККБ
Принцип работы ККБ относит его к климатическому оборудованию. С помощью современного набора элементов обеспечивается выполнение функций охлаждения помещения или его нагрев. Это изделие применяется в системах кондиционирования промышленного или бытового назначения.
В принципе, подходит и используется для системы центрального охлаждения в общественном или производственном здании.
Сфера применения:
- частный жилой дом;
- учебное заведение;
- офисный центр;
- предприятие с налаженным производством.
Такой блок, обычно устанавливается в вентиляционную установку или канальный кондиционер, если не существует возможности монтажа более крупного охладителя.
Рассмотрим устройство такого аппарата:
- ключевой элемент – компрессор;
- электродвигатель.
- вентилятор (различается по производителю);
- теплообменник, использующийся как конденсатор;
- нужная схема электропитания;
- управление.
Существуют различные дополнительные детали улучшающие работу агрегата. В качестве хладагента чаще всего используется фреон.
Выбор
Вы должны понимать, ККБ — технически сложный аппарат. Чтобы выбрать его правильно, необходимо учесть множество факторов, а также разработать проект. Сделать это самостоятельно практически невозможно, если вы не обладаете необходимыми знаниями и опытом. Поэтому мы рекомендуем обратиться за помощью к специалисту.
В любом крупном магазине по продаже климатического оборудования есть грамотные специалисты, которые могут помочь с подбором компрессорно-конденсаторного блока
Они подробно расспросят о предстоящих условиях эксплуатации и других параметрах, которые важно учесть при подборе оборудования. Также специализированные магазины нередко предоставляют скидки, поскольку обладают большой базой поставщиков
В чем еще может помочь специалист? Что ж, он может не только проконсультировать, но и произвести необходимые расчеты и составить техническое задание для проектировщика. Благодаря этому вам смогут сделать грамотный проект, который в будущем сэкономит и время, и финансы
Это крайне важно в промышленных условиях, где важен каждый рубль. Также специалист может помочь с подбором готовой системы кондиционирования, если вы не хотите делать проект
Мы не можем посоветовать конкретный магазин или компанию, которая занимается продажей компрессорно-конденсаторных блоков или иного климатического оборудования. Однако, вы можете просто открыть список крупных магазинов вашем городе и выбрать тот, где лучше рейтинг и отзывы. Также здорово, если магазин предоставляет дополнительные услуги по транспортировке, монтажу и обслуживанию оборудования.
Типы компрессорно-конденсаторных блоков
В зависимости от требуемой мощности в комплект ККБ может входить не один, а сразу несколько компрессоров. По числу контуров (компрессоров) компрессорно-конденсаторное оборудование делится на:
- одноконтурные
- двухконтурные
- трехконтурные
Часто ККБ непосредственно соединяется с внутренним блоком, находящимся в помещении. Существует возможность подключения сразу нескольких внутренних блоков к одному ККБ. Однако в данной ситуации существует вероятность неравномерного распределения хладагента между внутренними блоками. Поэтому к одноконтурному ККБ подключают только один внутренний блок; к двухконтурному – два и так далее. То есть на каждый контур ККБ приходится равно один внутренний блок. Количество соединительных комплектов при этом равно числу компрессоров в агрегате.
Эксплуатация ККБ
Инструкция по применению ККБ имеет ряд требований к эксплуатации и подбору необходимой модели прибора:
- Для обеспечения бесперебойной работы в течение установленного срока эксплуатации ККБ раз в год должен проходить профилактический осмотр и ремонт с участием специалистов сервисного центра.
- Расчёт установки должен быть произведён в соответствии с условиями её размещения.
- Оборудование подключается к электросети, рассчитанной на потребляемую им мощность.
Отдельный раздел требований включает и рекомендации по обеспечению безопасного использования ККБ:
- Должен быть организован свободный доступ воздуха.
- Устройства такого типа не устанавливаются в местах с повышенной влажностью.
- Блок не должен быть размещён в пожаро- и взрывоопасных зонах.
- Прибор должен иметь заземление и быть смонтирован с соблюдением правил электробезопасности.
Более подробную информацию о технике эксплуатации охладительного блока следует посмотреть в инструкции по применению конкретного образца прибора. При грамотном и ответственном подходе к организации условий для работы ККБ, эта установка прослужит долгое время и не потребует больших затрат на ремонт и обслуживание.
Источник
ККБ для приточной установки
ККБ или компрессорно-@@2@@ блок – незаменимая часть любого кондиционера. По сути ККБ – это источник холода, который образуется при переходе хладагента (фреона) из одного агрегатного состояния в другое. В данной статье мы подробно разъясним все нюансы и вопросы, которые сопутствуют эксплуатации и обслуживанию ККБ кондиционеров. По своему существу, ККБ представляет источник холода, с помощью которого происходит переход холодильного агента (чаще всего фреона) в состояние насыщения (процесс конденсации) для его последующего испарения в теплообменнике приточной установки или центрального кондиционера.
Составляющие компрессорно-конденсаторного блока

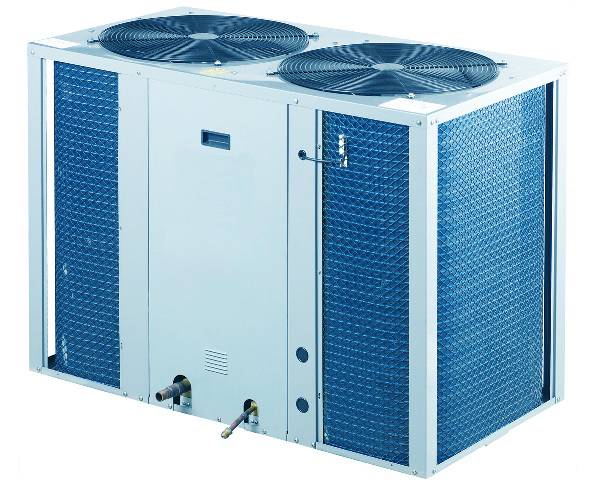

ККБ — моноблок с компактно размещенными в нем узлами. Применяют их в тандеме с устройствами приточной вентиляции, со сплит-системами любого типа, оснащенными внутренними блоками или системами прямого охлаждения. Они могут заменить чиллер, когда установка последнего невозможна из-за большой нагрузки на кровлю.
Основными элементами этой значимой части системы вентиляции являются:
- компрессор;
- двигатель;
- вентилятор центробежный или осевой;
- теплообменник, выполняющий функцию конденсатора;
- система электропитания;
- система управления.
Дополнительно ККБ комплектуют соединителями, усиливающими его работоспособность и состоящими из дросселя, специального фильтра, клапана соленоида, смотрового стекла. Современные модели ККБ работают на озонобезопасных хладагентах. В них может циркулировать высокоэкологичный фреон R-22, R-407C, R-410a. Подходят они как к любым вентиляционным установкам, так и к канальным охладителям.
Компрессоно-конденсатоный блок монтируют как внутри, так и снаружи. Обычно производители оснащают агрегат защитой от перепадов напряжения и давления
Внутренние элементы ККБ изолируют и заземляют, чтобы избежать травмирования электрическим током. Производители покрывают поверхности всех узлов прибора антикоррозионным покрытием. Это позволяет эксплуатировать его во влажных условиях.
Плюсы компрессорно-конденсаторного блока
Если сравнить ККБ с чиллером, то можно отметить явные преимущества первого:
- Выработка одного кВт холода обходится дешевле, т.к. здесь нет промежуточного хладоносителя.
- Удобная регулировка. Каждый ККБ подключают к одной приточной установке, поэтому управление осуществляют посредством стандартных контроллеров.
- Простой монтаж. Никаких дополнительных вентиляторов, воздуховодов и других элементов не нужно. Потребуется только монтаж теплообменника испарителя.
ККБ может быть составляющей большой вентиляционной системы и отдельным блоком, встроенным в аппарат. Бывают они стационарными напольными и настенными навесными. Стационарные блоки размещают возле строений и на крыше.
Включение ККБ в систему кондиционирования является самым дешевым и доступным решением
Компрессор ККБ в современном исполнении оснащают защитой от неустойчивой работы электросети, влияния влаги, механических повреждений, критически высоких и низких температур. Все это нарушает функционирование агрегата. Корпус, в который заключен блок, изготавливают из оцинкованной стали, потому он не коррозирует.
Чтобы быстрее происходило охлаждение устройства, производители часто дополняют теплообменник, конденсатор, магистрали вставками из алюминия. Защищен от вредных воздействий и теплообменник — на его поверхность наносят специальный антикоррозийный сплав.
Для возможности осуществления контроля за давлением внутри ККБ, все элементы, контактирующие с хладоносителем, оснащают ревизионными ниппелями.
Несмотря на такие преимущества, нередко бывает, что после монтажа ККБ быстро выходит со строя или вообще не включается в работу. Специалисты указывают на одну причину. Это неграмотный подбор компрессорно-компенсаторного блока и испарителя.
Принцип работы компрессорно-конденсаторного блока с воздушным охлаждением
Компрессорный блок, состоящий из двигателя и самого компрессора, должен эффективно взаимодействовать с конденсатором. Так, теплообменник с вентилятором, выполняя свою функцию в системе кондиционирования, помогает установить в помещении необходимую для человека температуру воздуха. Сам принцип работы, основан на физическом законе переноса энергии, при котором происходит преобразование фреона из одного агрегатного состояния в другое.
Так же происходит и при обогреве помещения. Фреон, преобразовываясь в жидкое состояние, поглощает холодный воздух.
Компрессорный блок служит для изменения давления внутри системы. Именно в нем происходит сжатие газообразного фреона. В таком состоянии, в теплообменнике процессы потери тепла и конденсации происходят интенсивнее, благодаря резкому скачку давления. После того как фреон охладился, он поступает в испаритель с вентилятором. Обдуваясь теплым воздухом, хладагент быстро закипает, образовывая газ. Именно в этой камере, фреон меняется с испарителем потоками воздуха разных температур. После этого, газ снова поступает в компрессор. При постоянной циркуляции фреона в ККБ происходит беспрерывное охлаждение помещения. А привычная всем пользователям кондиционеров, регулировка мощности потока воздуха, а также включение и выключение устройства, происходит с помощью системы управления. Такое устройство подключается с помощью специальных датчиков и шин к ККБ.
Компрессорный блок регулирует давление внутри системы
Расчет мощности конденсаторного наружного блока
Для того, чтобы грамотно купить компрессорный агрегат, необходимо определиться с его типоразмером. А для этого требуется рассчитать холодильную мощность блока.
При расчете ККБ для вентиляции нужны следующие исходные данные:
- расход воздуха приточной установки, м3/ч, с фреоновым воздухоохладителем (в нашем примере он равен L=10 000 м3/ч)
- температура и влажность воздуха на улице летом по СНиП для региона, где будет установлен конденсаторный блок
- температура приточного воздуха, которую рекомендуется принять на 5-7 градусов меньше заданной проектом температуры в помещениях
Также для расчета необходимо воспользоваться I-d диаграммой влажного воздуха.
Принцип работы
Принцип работы прост. Из секции охлаждения в компрессор поступает хладагент в газообразном состоянии, который затем сжимается и перемещается в теплообменник конденсатора. Там фреон охлаждается с помощью воздуха или воды, в зависимости от типа ККБ. Охлаждение приводит к конденсации и переходу хладагента из газообразного состояния в жидкое.
Затем фреон проходит через терморегулирующий клапан, где снижается его давление. На этом этапе фреон представляет собой смесь пара и жидкости. Эта смесь перемещается в испаритель, где под воздействием высокой температуры закипает, что приводит к охлаждению воздуха. Фреон снова превращается в пар и попадает в компрессор. Цикл начинается заново.
Оборудование оснащается специальными датчиками, которые проверяют и уровень жидкости, и температуру, и влажность и другие показатели в системе. Так что с уверенностью можно сказать, что ККБ довольно надежны и стабильны в работе, но лишь при регулярном техническом обслуживании.
