Тепловая пушка на отработанном масле своими руками: поэтапная инструкция по изготовлению

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:

1. Категорически запрещается допускать к розжигу детей.
2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
4. Добавлять отработку до полного выгорания топлива.
5. Использовать печь в помещении без необходимой вентиляции.
6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Несоблюдение основных правил приводит к печальным последствиям

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

Принцип работы печи на отработанном масле

Работает такой агрегат на основе пиролиза, когда при сжигании органического топлива происходит разложение и газификация. Первоначально при нагревании идёт расщепление сложных азотно-углеродных цепочек молекул масла на химические элементы, после чего под действием кислорода они окисляются, а затем охлаждаются, на ходу превращаясь в безопасный азот и водяной пар.

Если печь сконструирована правильно, соблюдены все размеры и форма, то топливо будет сгорать с наибольшей отдачей, а в дымоходе не будут оседать частицы углерода в виде копоти и сажи.

В таком отопительном приборе выделяют три зоны:

• в первой происходит горение паров нагретого до кипения масла;
• во второй — газификация мусора;
• третья — это камера дожига горючих веществ и снижения температурного скачка.

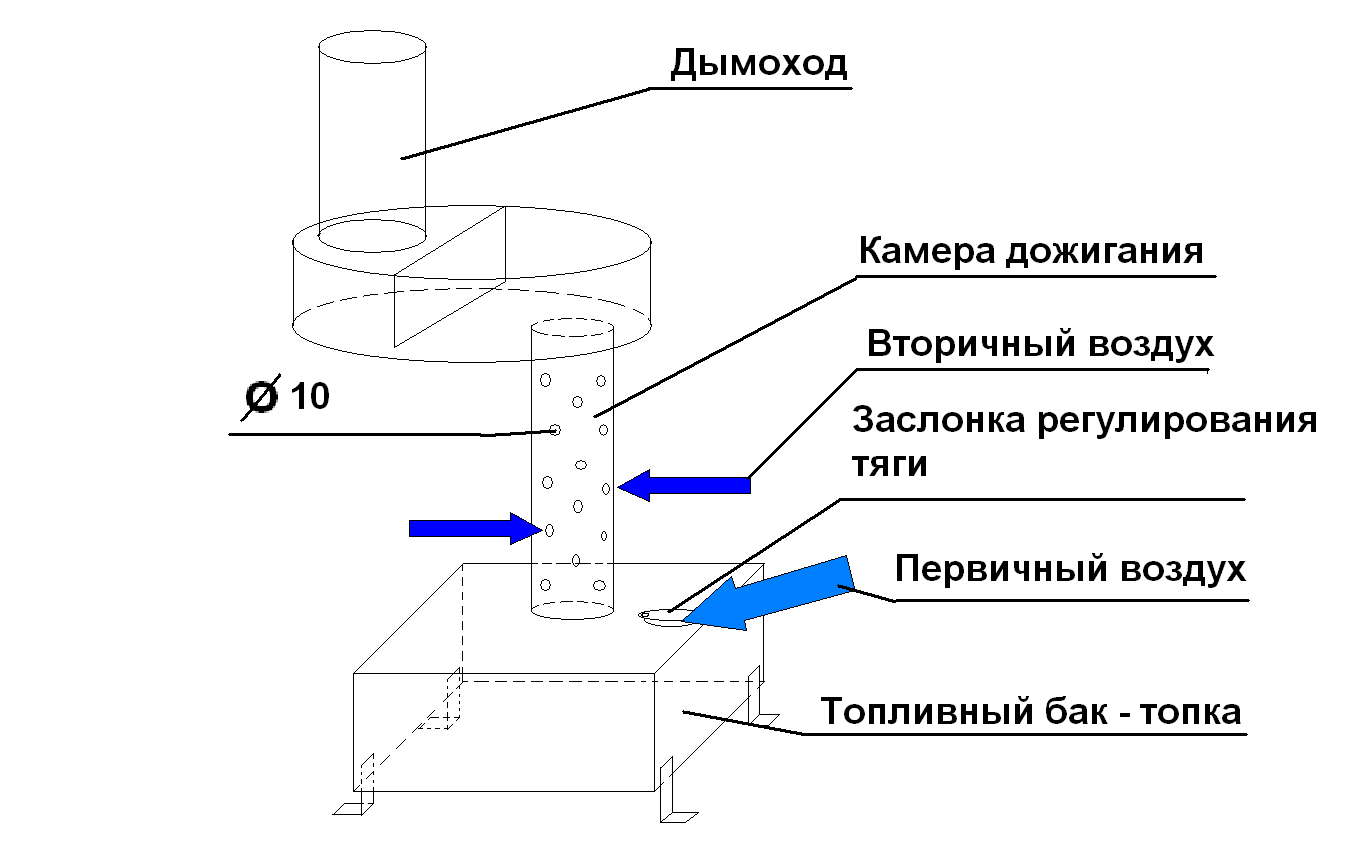

В нижней камере находится резервуар с отработанным маслом. При закипании органического топлива печь переходит в рабочий режим. Образовавшийся при этом пар загорается. Турбулентные потоки, возникающие в первой зоне, играют роль ограничителя и горящая смесь за счёт этого не имеет свободного доступа в зону пиролиза. Таким образом происходит саморегулирование. Помимо этого, под действием инерционной силы, горящие газы закручиваются в вихревой поток.

Необходимый для горения отработки воздух подаётся через окно с заслонкой, с помощью которой управляют скоростью сгорания масла и мощностью отопительного агрегата. Если заслонку закрыть полностью, то печь потухнет.

Закрученные в спиральный жгут пары масла попадают в камеру высокотемпературного дожига. По сути это труба, имеющая определённый диаметр и длину, с множеством отверстий для воздуха. Здесь происходит перемешивание газов с кислородом, и окислительный процесс проходит достаточно интенсивно. Температура в этой зоне может достигать 900 °C и выше, в результате чего азот становится более активным. Оксиды азота и углерода собираются вверху зоны пиролиза.

Полный дожиг несгоревших продуктов газификации происходит в верхней камере печи. Её конструктивные особенности таковы, что позволяют обеспечить понижение температурного скачка. Теряющий активность при невысоких температурах азот вновь вытесняется кислородом. Таким образом, на выходе получаем безопасный азот в газообразном состоянии, нагретый водяной пар. Выброс твёрдого оксида углерода осуществляется через дымоход.

Электрическая тепловая пушка своими руками

Самая легкодоступная в своем способе изготовления — это электрическая тепловая пушка. Для ее сооружения необходима спираль от нагревательного прибора (старый утюг или электрическая плитка). Далее последовательность действий следующая:

1. Для усиления функции нагрева спираль немного укорачивается.
2. Берется асбестоцементная труба и внутри нее фиксируется нагревательная спираль, с одного края трубы должно быть свободное место, так как там будет находиться вентилятор.
3. К спирали прикрепляются провода, которые будут включаться в сеть, не стоит забывать о реостате, который будет отвечать за степень накала.
4. Одевается пропеллер на электрический двигатель, который также монтируется в трубу.

Стоит помнить, что питание спирали и питание вентилятора делаются порознь. Электрическая тепловая пушка готова!

Дешёвый способ отопления технических помещений – котёл на масле своими руками

В мастерской или гараже, где приходится работать в не очень комфортных условиях, с часто открываемыми воротами, обычные отопительные котлы не всегда помогут достичь необходимого эффекта по прогреву помещения.

Да и топлива уйдёт много. Прекрасно подойдёт отопление по принципу тепловой пушки, которая работает на отработанном масле. Только стоит такая установка дорого. Значительно дешевле обойдётся котел на масле своими руками.

Использовать это отопительное оборудование можно и для обогрева теплиц, если нет возможности подключить отопление от системы, обогревающей дом.

Принцип изготовления самодельного автономного отопления схож с тем, который используется для жилого помещения.

Разница в том, что для хозяйственных построек эстетика не очень важна, поэтому материалы для котла на отработанном масле своими руками обойдётся значительно дешевле. Да и топливо можно считать бесплатным.

Следует сразу оговорить, что использовать такой способ отопления в доме нельзя. Для гаража он оптимален. Найти отработанное масло в гараже проблем не составляет.

Работать этот котел может на маслах:

• натуральном;
• синтетическом;
• смеси.

Рис. 1 Вид топки, внутри кожуха

отопительный котел в собственном гараже, можно помочь соседям с утилизацией отработанного масла. И вам тепло, и в округе чисто.

Перед сталью у него два основных преимущества:

• он не боится высоких температур и резких перепадов;
• менее подвержен разрушению от ржавчины.

Рис. 2 Строение топливного нагревателя

При сборке самодельного агрегата по чертежу необходимы:

• компрессор;
• масляный насос;
• водяной насос, создающий циркуляцию воды в системе;
• корпус;
• горелка;
• расширительный бачок;
• трубы отопления;
• патрубки;
• штуцера.

Самым сложным в работе, при сборке котла на отработанном масле своими руками, будет изготовление горелки.

Делаем печь своими руками

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

1. В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
2. Надо также приварить дно, ножки.
3. В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
4. Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
5. Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
6. Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
7. Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
8. Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
9. Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
10. Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
11. Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр. Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации

Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла. Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Какие пушки ремонтируем?

Их используют в холодную погоду, для заправки используют керосин, бензин, дизельное топливо, отработанное масло. Оборудование используется на складах ГСМ, нефтебазах, в автомобильных мастерских. Горелка машины поддерживает сгорание машинного масла, помогая утилизировать остатки нефтепродуктов и сократить расходы на топливо.

Устройства прямого нагрева

Коэффициент полезного действия оборудования — 100%, поскольку в них горючее сгорает полностью. Мощность пушек составляет 220 кВт, при этом они могут работать до 15 часов. При наличии термостата, отвечающего за периодическое отсоединение и включение агрегата в зависимости от температуры среды в помещении, пушка на одном баке горючего может постоянно быть в рабочем режиме в течение 24 часов.

Следует учесть, что устройство прямого нагрева тратит кислород и выделяет вместе с нагретым воздухом выхлопные газы. Поэтому имеются ограничения по применению таких устройств. Их используют в помещениях с постоянным притоком кислорода. Машину нельзя эксплуатировать в местах пребывания людей, поскольку это станет причиной отравления угарным газом.

Приборы непрямого нагрева

В конструкцию машин входит газоотвод, благодаря которому в помещение поступает теплый воздух. При этом в воздухе нет выхлопных газов и других продуктов горения. Длительность работы оборудования составляет до 16 часов.

В конструкции есть защита от перегрева, выключающая агрегат при достижении его поверхностью значительных показателей температуры, и опция контроля пламени горелки. Эта функция автоматически выключает устройство при отсутствии пламени в горелке, тем самым делая безопасным ее использование.

Оборудование подходит для эксплуатации в помещениях, в которых пребывают люди. Для поддержания процесса горения необходим приток кислорода, то есть обогреваемое пространство нужно постоянно вентилировать.

Дизельные устройства

Эти устройства функционируют только на дизельном горючем и эксплуатируются в ходе зимнего строительства. Дизельные устройства по конструкции бывают прямого, непрямого нагрева. Они менее экономичны по трате горючего, чем многотопливные модели. Но они компактные, мобильные, мощные, благодаря чему пространство нагревается быстрее и длительно сохраняется температура.

Если требуется ремонт дизельных тепловых пушек в Спб, позвоните нашим менеджерам. Они проконсультируют по интересующим вопросам.

Газовые модели

Машины обеспечивают полное сгорание газа, на котором они функционируют. Их подсоединение к газовой сети делает агрегат стационарным. Приборы газовые находят применение в сельском хозяйстве и в производственных зданиях. Ремонт тепловой пушки на газу лучше доверить нашим мастерам.

Газпушки могут работать на баллонном пропане или бутане. Это делает их мобильными, позволяет перемещать с места на место.

Тепловая дизельная пушка своими руками

пошаговой инструкции

Дизельная пушка состоит из двух корпусов:

• нижний бак предназначен для топлива;
• верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Ход выполнения дизельной пушки:

• Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
• Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
• Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
• Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
• Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

Печь с дополнительным баком для подачи отработки

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Печь с водяной «рубашкой» на дымоходе

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Горелки на отработке, пиролизном и другом дешевом топливе

ЭФФЕКТИВНЫЕ И ЭКОНОМИЧНЫЕ ГОРЕЛКИ NORTEC

До 85% экономии!

Мощность горелок — от 15 до 1500 кВт

ИСПОЛЬЗУЙТЕ ЛЮБОЕ ДОСТУПНОЕ ТОПЛИВО:

• отработанные машинные и технические масла;
• пиролизное (синтетическое) топливо
• растительные масла из фастфуда;
• жидкие животные жиры (рыбий жир);
• дизтопливо и керосин;
• сырую нефть;
• легкое печное топливо и т.п.

Для подбора оборудования звоните:

8

центральный офис

Мы можем Вам перезвонить:

ООО «TC Груп Энергия» — эксклюзивный дистрибьютор горелок на отработанном масле NORTEC в России. Приглашаем к сотрудничеству дилеров и сервисные центры!

Подробнее об устройстве горелок на отработанном масле…

Горелки на отработке NORTEC подходят для сжигания многих горючих жидкостей:

• отработанных машинных и технических масел
• пиролизного топлива
• растительных масел
• жидких животных жиров (рыбий жир)
• легкого печного топлива
• нефти
• дизельного топлива
• керосина и др.

Горелки на отработке предназначены для работы с теплогенераторами (воздушными отопителями) и водяными котлами. Стандартизованное посадочное место позволяет установить горелку в соответствующий по мощности нагреватель воздуха или водогрейный котел большинства производителей.

Подробнее о горелках на отработке NORTEC…

Универсальные горелки и все дополнительное оборудование к ним постоянно имеются в наличии на складе компании в Москве. Мы делаем доставку горелок в любой регион РФ.

Это интересно: Отопление в деревянном доме: сравнительный обзор подходящих систем

Заключение

Вентилятор подключается через диммер электросети, однако можно обойтись и без этого устройства, но оно позволяет регулировать температуру воздуха интенсивностью вращения лопастей. При этом расход топлива не будет увеличен.

Потребность отопить и просушить помещение может появиться не только в зимний период. Для этих целей применяются различные устройства. Одними из практичных, высокоэффективных и долговечных считаются тепловые пушки. Они из-за своей хорошей тепловой отдачи прекрасно подходят для тех ситуаций, когда в помещении нет стационарного отопления.

Тепловая пушка на отработанном масле пользуется популярностью для воздушного обогрева помещений разной площади, в том числе и относительно больших: гаражей, складов, цехов, ангаров, строительных объектов.
