Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

Необходимые материалы и инструменты

Важно понимать, что самодельное производство газовых тепловых пушек должно осуществляться только при должной квалификации и большом опыте в работе с газом и инструментами. Если браться за работу неподготовленными, то это может привести к необратимым последствиям

Для изготовления газовой пушки потребуется такой инструмент:

  1. Труба из металла. Через неё будет подаваться горючее в основную систему.
  2. Болгарка. Лучше использовать 125, так как ею удобнее работать.
  3. Листовая сталь.
  4. Электрическая дрель и сверла по металлу.
  5. Стальная трубка диаметром 8 мм. Она будет использоваться для изготовления теплообменника.
  6. Толстая арматура для подставки, на которой будет располагаться пушка.
  7. Вентилятор мощностью – от 12 Вт.


При создании данной пушки не забываем про технику безопасности

Область применения и принцип действия

Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.

Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.

Название «пушка» вызвано как внешним сходством прибора с артиллерийским орудием, так и мощной струей разогретого воздуха, которым «выстреливает» агрегат

Тепловые пушки разных модификаций находят широкий спектр применения.

Их с успехом используют:

  • в промышленности для обогрева обширных производственных и складских помещений;
  • в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах;
  • в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах;
  • в быту для нагрева и просушки подсобных помещений и гаражей;
  • для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).

Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

  1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
  2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
  3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
  4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
  5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).


Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

МощностьНе менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушкаМетан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
АвтоподжогРекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиковНе обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятораС поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелкаЗакрытая – для обогрева жилых помещений, открытая – для всех остальных


Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

  • Голубое топливо, проходящее по магистралям.
  • Бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа и размера

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль пламенем.

Основные преимущества

Именно , сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.

У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.

Есть еще вариант с , которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.

К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.

Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.

Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.

Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Схема и технология работ

Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.


Пушка непрямого нагрева

Теперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.

Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее

Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы. После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания

Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами.

В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.

Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.


Отопление гаража

Обычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.

На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно. Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

  • две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
  • труба диаметром 8 см и длиной 30 см (выходной патрубок);
  • вентилятор осевого типа с круглым фланцем;
  • горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

  1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
  2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
  3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
  4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
  5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
  6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
  7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Производители

Самое нелегкое дело при покупке — это не выбор мощностей или характеристик

Это, конечно важно, но важнее — качество оборудования. А оно зачастую зависит от производителя. Газовые пушки не исключение

Тратить на это оборудование слишком большие деньги мало кто согласится — вариант-то временный. Обычно выбирают по критерию цена/качество. Под эту категорию подходят «полукитайцы». Это те, у которых управление находится в Европе-Америке, а производство в Китае. Примерно в той же категории российские пушки на газу. Вот перечень популярных марок:

Газовые пушки не исключение. Тратить на это оборудование слишком большие деньги мало кто согласится — вариант-то временный. Обычно выбирают по критерию цена/качество. Под эту категорию подходят «полукитайцы». Это те, у которых управление находится в Европе-Америке, а производство в Китае. Примерно в той же категории российские пушки на газу. Вот перечень популярных марок:

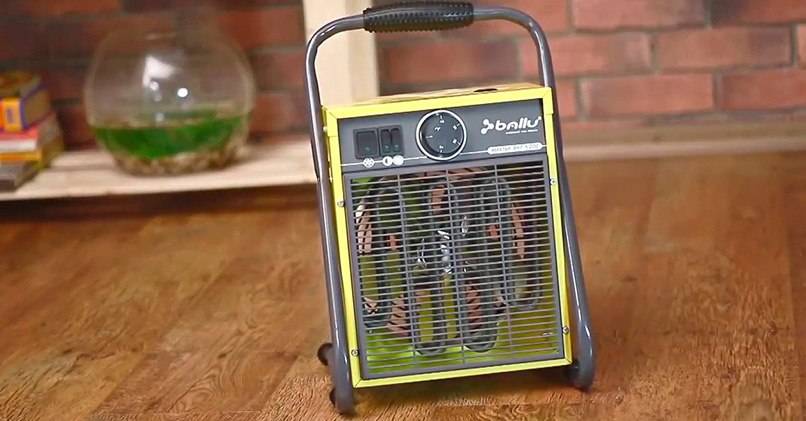

  • Bally (Баллу). Завод есть в России, он и выпускает отопительные пушки на газу. Качество, как и отзывы, средние. Зато не проблема поменять по гарантии;
  • Resanta (Ресанта);

    Набор функций может отличаться

  • Master (Мастер);
  • Zubr (Зубр);
  • Кратон (Россия + Китай);
  • Калибр;
  • Интерскол.

Нельзя сказать, что все модели перечисленных выше производителей удачны. Есть очень даже неплохие, а есть — совсем «так себе».

Другие характеристики

Основные параметры мы разобрали: остальные не представляются настолько важными. Но если вы желаете подойти к выбору со всей ответственностью, то изучайте и их.

Расход воздуха

Показывает, какое количество воздушной массы создает прибор за час. Это характеризует скорость обогрева и зависит от вентилятора.

Смотреть на пропускную способность следует в связке с мощностью. Если расход будет высоким, а нагревательная способность низкой, то поток на выходе будет едва теплым. Толку от такого оборудования нет.

Для инфракрасных моделей такой параметр отсутствует.

Габариты

Компактные образцы имеют небольшую производительность. Будьте готовы смириться с громоздкостью, если вам требуется высокомощный агрегат. Вообще же вес колеблется от 1 до 1500 кг.

Электропушки весят 3-70 кг, а газовые от 3 до 700 кг. Разброс массы жидкотопливных экземпляров огромен: от скромного 1 кг до 1,5 т.

Форма и материал

Корпус может быть в форме трубы или прямоугольника. Первый напоминает своей вытянутой цилиндрической формой настоящее военное орудие. Он способен выдавать большую температуру, чем конкурент. В то же время прямоугольные аппараты обеспечивают более равномерное распределение тепла благодаря увеличенной зоне рассеивания.

Все конструкции делают из металла. Это связано с опасностью оплавления пластика. В бытовых моделях встречаются вставки из пластика, например, ручки, переключатели. Как правило, они спрятаны таким образом, чтобы не допустить их чрезмерного нагрева.

Функции

Разнообразием функций тепловые пушки не отличаются. Это и так довольно дорогие изделия и усложнять их дополнительными примочками нет смысла.

Повышенное внимание уделяется обеспечению безопасности. В приборах устанавливают опцию отключения при опрокидывании. Жидкотопливные и газовые объекты оснащены контролем за пламенем: если оно потухнет, прекращается подача горючего

Жидкотопливные и газовые объекты оснащены контролем за пламенем: если оно потухнет, прекращается подача горючего.

Помогает контролировать уровень нагрева термостат. Как только температура в помещении достигает заданного значения, элемент останавливает работу. Также выключение происходит, если внутренние детали достигают критических значений. Если планируется оставлять устройство без присмотра, то однозначно покупайте аппарат с терморегулятором.

Вентиляция без нагрева позволяет перемешивать воздух в комнате. А в жаркую погоду аппарат заменит вам вентилятор.

Разновидности газовых тепловых пушек

газ

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Популярные модели заводских газовых теплопушек

Если нет возможности самостоятельно сделать газовый обогреватель, можно изучить современный рынок тепловых приборов и выбрать оптимальный вариант.

К числу наиболее популярных компаний, занимающихся выпуском газовых нагревателей, относятся такие фирмы как:

  • Ballu;
  • Fubag;
  • Neoclima;
  • Master;
  • Ресанта;
  • Интерскол.

Согласно опросу, проведенному среди пользователей специализированных форумов, в топ вошли следующие модели: MASTER BLP 17M, Neoclima IPG 15, Интерскол ТПГ-15.


Все газовые нагревательные приборы известной американской фирмы MASTER отличаются качественной сборкой, надежностью, эффективной работой, а также отличным дизайном

MASTER BLP 17M. Агрегат имеет регулируемую мощность 10-16 кВт, благодаря чему возможно поддержание комфортной температуры в помещении объемом до 655 м3.

Питание осуществляется при помощи соединения с газовым баллоном через редуктор и подключением к бытовой электросети. Некоторое неудобство причиняет механический розжиг.

Neoclima IPG 15. Устройство мощностью 18 кВт способно обогреть помещение размером 400 м3, при этом расход горючего составляет 1,4 кг/ч. В комплектацию модели входит также шланг и газовый редуктор.


Модель Fubag Brise 15 имеет мощность 18 кВт. Она отличается минимальным уровнем расхода топлива. На обогрев помещения объемом в 500 кубических метров потребуется всего 1-1,2 килограмма горючего в час. Теплопушка имеет устройство для контроля пламени, а также качественную систему защиты

Интерскол ТПГ-15. Агрегат производительностью 300 м3 в час, мощность которого можно менять в пределах 3-15 кВт, при этом расход топлива будет варьироваться от 0,73 до 1,3 кг/ч. Подобное устройство способно работать как на пропане, так и на бутане.

Правила безопасности при эксплуатации

Тепловые устройства, в том числе газовые, относятся к опасному пожарному оборудованию, требующему строгого соблюдения техники безопасности.

В первую очередь следует ознакомиться с нормативными документами, касающимися правил работы с газовым оборудованием, а именно с ГОСТ Р ИСО 11439-2010 для работы с газовыми баллонами и ГОСТ 17356-89 (горелки на газовом топливе).

Требования к использованию устройств:

  1. Не следует оставлять без присмотра газовые тепловые пушки, особенно если это самодельные приборы. Заводские модели часто имеют функцию аварийного отключения, например, при нагревании внешней оболочки.
  2. В отапливаемом помещении с помощью таких устройств нежелательно хранить легковоспламеняющиеся вещества. В крайнем случае их следует хранить как можно дальше от устройства.
  3. Во время эксплуатации устройств с открытым отоплением необходимо обеспечить соответствующую вентиляцию помещения. При работе с устройством с косвенным нагревом в обязательном порядке необходимо проверить исправность дымохода и убедиться, что выходит вредный выхлоп.
  4. Не используйте аэрозольные баллончики при использовании газового теплового пистолета.
  5. Не рекомендуется использовать такие устройства, если в воздухе содержатся мельчайшие опилки или другие легковоспламеняющиеся волокна. Не подходит такой прибор и для обогрева помещения, в воздухе которого распыляются пары бензина, ацетона или других горючих веществ.
  6. Устройство управления должно находиться на ровной поверхности, чтобы обеспечить устойчивое положение.
  7. Не подсоединяйте шланги к впускному или выпускному отверстию; это может нарушить воздушный поток, что приведет к концентрации окиси углерода и / или других вредных веществ.
  8. Газовую пушку нельзя использовать в средах с высоким содержанием пара, например, в бассейне, парной, сауне. Также не рекомендуется использовать его на открытом воздухе, особенно в условиях дождя и снега.
  9. Не накрывайте ничем зажженный газовый прибор, а также закрывайте отверстие прибора.

Перед подключением к электросети убедитесь, что розетка заземлена; кроме того, во время работы нельзя закрывать отверстие пистолета и закрывать само устройство.

торцы газовой пушки желательно прикрыть металлической сеткой. Это рассеет мощный поток горячего воздуха, температура которого может превышать + 250 ° C.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

  • труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
  • труба такой же длины, но диаметром 80 мм для камеры сгорания;
  • труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
  • газовая горелка, оснащеная пьезоподжигом;
  • любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

  1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
  2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
  3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
  4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Внешность

Тут учитываются такие нюансы, как эстетическая привлекательность, достигаемая за счет использования двух основных форм – прямоугольной и цилиндрической, а также качественной краски и габаритов агрегата. Если прибор планируется использовать исключительно в бытовых целях в помещении малых размеров, то компактный обогреватель, масса которого составляет 5-10 килограмм при размерах в пределах 25-50 сантиметров – это оптимальный вариант. Если существует необходимость в приобретении агрегата большей мощности, то стоит быть готовым к транспортировке оборудования, вес которого составит 50-150 килограмм при размерах 1-3 метра по каждому из параметров.

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
