Светодиодная лампа своими руками: схема, нюансы конструкции, самостоятельная сборка

Как сделать светильник своими руками: подробные инструкции

Теперь рассмотрим самые популярные варианты изготовления светильников на основе светодиодных элементов. Разберем подробно, как своими руками сделать их корпус, и какие материалы лучше использовать для настольных и настенных ламп, а также декоративных приборов освещения и некоторых других моделей.

Настольный

Для изготовления своими руками настольного светильника в первую очередь потребуется модернизировать уже имеющий прибор освещения. Для этого нужно:

  1. Извлечь родной патрон.
  2. В качестве базы взять цоколь от вышеописанной экономной лампочки и поместить в него, соединяя по схеме, драйвер с гасящим конденсатором.
  3. В качестве корпуса для светодиодных элементов можно использовать, к примеру, колпачок от дезодоранта подходящего размера.
  4. По всей его площади просверливаются/пробиваются отверстия подходящего диаметра под 5-миллиметровые диоды (всего около 50-60).
  5. К остатку цоколя от экономной лампочки корпус прикрепляется на небольшие саморезы к круглому пластиковому основанию диаметром как у колпачка. При этом сама основа крепится на небольшие уголки-подиумы также на крепежные элементы.
  6. После фиксации и сбора светильник просто вкручивается вместо обычной лампы накаливания в плафон для настольника.

Настенный

Настенный светодиодный светильник может применяться в различных помещениях – ванной и санузле, на кухне и в детской, гостиной и прихожей, коридоре. Процедура изготовления его в форме круглого плафона своими руками выглядит следующим образом:

  1. Прежде всего необходимо подобрать основание под монтаж диодов. Оно должно быть соразмерно рассеивателю. Например, можно вырезать дно от пластикового строительного ведра.
  2. Рассчитав необходимое количество диодов (в среднем 100-120), необходимо строго по разметке равномерно проделать отверстия.
  3. На обратной стороне основания закрепляется драйвер, при необходимости несколько штук.
  4. Основание с диодами и драйверами обязательно фиксируется к базе плафона на саморезы. Для этого по середине необходимо установить пластиковый или металлический подиум.
  5. Собранный прибор закрепляется на стену и закрывается рассеивателем.

Светильник на 220 в

Светодиодный светильник на 220 в. можно сделать самостоятельно, разберем, каким образом детальнее.

Для начала нужно найти не функционирующий цоколь, светодиоды, диодный мост, предохранитель (можно использовать от нерабочей старой системы), конденсатор, каркас для будущего светильника, средство для крепления (клей или жидкие гвозди).

  • Как сделать зарядное устройство своими руками: 110 фото примеров, схем и способов изготовления зарядки

  • Ремонт принтера своими руками — типичные поломки принтеров HP, Canon, Epson, Samsung. Пошаговое руководство с фото по самостоятельному ремонту
  • Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)

Для создания светильника нужно несколько не пригодных к использованию ламп, без видимых внешних повреждений.

Затем следует демонтировать лампы на части, стоит предельно осторожно подходить к разбору прибора, чтобы не повредить имеющиеся в нем детали. Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи

Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно

Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи. Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно.

Сложностей в расчетах не должно возникать, поскольку для перенаправления сменного тока на постоянный, стандартное напряжение необходимо увеличить на 30 вольт.

  • Ремонт телевизоров своими руками — обзор схем и современных конструкций телевизоров. 120 фото и видео мастер-класс ремонта
  • Как сделать сабвуфер своими руками: расчет, теоретические основы и советы по выбору материалов и элементной базы (135 фото)
  • Ремонт шуруповерта своими руками: устройство, особенности работы, восстановление и сборка шуруповерта (110 фото + видео)

В итоге получается 21 группа, но следует добавить еще одну, поскольку в данном случае схема будет безопаснее.

Далее следует взять выпрямитель постоянного тока, достать его из преобразователя путем удаления конденсатора из общей сети. Затем стоит собрать все детали.

Не стоит помещать все диоды в один светильник. Проще разделить их на два. При креплении лучше использовать суперклей.

Этап 4. Температурный расчёт

Известно, что любой источник света при работе выделяет тепло. Светодиоды не являются исключением из этого правила, хоть они и греются значительно меньше источников света предыдущих поколений (например, ламп накаливания). Перед разработчиками, таким образом, стоит задача сконструировать светильник так, чтобы вырабатываемое тепло эффективно отводилось, а перегрев устройства был предотвращён

Для решения этой задачи выполняется тепловой расчёт, в ходе которого специалисты принимают во внимание:

  • характеристики светодиодов, выбранных на предыдущем этапе;
  • свойства материалов, из которых будут выпускаться светодиодные светильники;
  • габариты и форму разрабатываемых световых устройств;
  • условия, в которых будут эксплуатироваться светильники.

Четыре типа светодиодных устройств

В зависимости от расположения светодиодов такие модели можно разделить на следующие категории:

  1. ПОГРУЖЕНИЕ. Кристалл состоит из двух проводников, над которыми находится увеличительное стекло. Изменения распространились на производство знаков различия и гирлянд.
  2. «Пиранья». Устройства собраны так же, как и в предыдущей версии, но имеют четыре выхода. Для оснащения автомобилей часто используются надежные и прочные конструкции.
  3. SMD. Кристалл размещен сверху, что значительно улучшает отвод тепла, а также помогает уменьшить размер устройств.
  4. СОВА. В этом случае светодиод впаивается прямо в плату, что способствует увеличению интенсивности свечения и защите от перегрева.

Существенным недостатком устройств COB является невозможность замены отдельных элементов, поэтому приходится покупать новый механизм из-за единственной неисправной микросхемы.

Люстры и другие домашние осветительные приборы обычно используют дизайн SMD.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

  • маломощный паяльник (25-40 Вт);
  • флюс (желательно нейтральный);
  • оловянно-свинцовый припой;
  • кусачки и пласкогубцы;
  • многожильные медные провода в изоляции с сечением 0,35-1 м2;
  • изолента (термоусадочная трубка);
  • мультиметр;
  • печатная плата.

Перечень компонентов зависит от того, какой блок питания необходимо сделать.

Пример расчета

Самая простая схема для подключения светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается мощность блока, базируясь на параметры источников света. Вольтаж должен быть на 20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х разнонаправленные диодов, задача которых – превратить синусоидальный переменный электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор (для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения (если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного светодиода (например, 3Вт) подойдет стабилизатор-драйвер, созданный на основе микросхемы LM317 и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая, ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно сделать из зарядного устройства мобильного телефона, если немного усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В. Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются только показателями входного напряжения. При выборе необходимо учесть, что падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера. Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды, микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на плате. Чтобы повысить качество пайки, желательно залудить места, куда будут ставиться компоненты. Для этого капается немного флюса, на паяльник берется припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку наносится капля флюса, берется паяльник и подносится к припаиваемой ножке. Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть. Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате, припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую – проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При соприкосновении элемента, паяльника и проволоки последняя плавится, флюс вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Вариант сборки светильника с лентой

Рассматривая фото светодиодных светильников выполненных самостоятельно, невольно возникает желание сделать такой же себе. Перед началом сборки следует изучить схему сбора простого светильника подключающегося к сети.

В комплектацию подобного рода приборов входят несколько резисторов мощностью 5 Вт и несколько диодов. В таком варианте имеется четное количество диодов.

Если в приборе имеется нечетное количество диодов тогда к комплектации нужно дополнять стабилизатор напряжения. Следует приобретать уже готовое изделие, поскольку в таком случае оно наибольшим образом подойдет под ваш будущий прибор.

Самым простым вариантом прибора света есть светодиодная лента, она прикрепляется с помощью скотча на ровную поверхность. За основу можно брать сломанные приборы, единственное условие, чтобы размеры совпадали.

После закрепления ленты следует заготовку прибора подключить к питанию, в данном случае также могут использоваться или готовый вариант или сделанный самостоятельно.

Собранный самостоятельно блок легко поместить внутри прибора, приобретенный же устанавливается только рядом

Предельное внимание следует обратить на качество изоляции проводов

Красивый ночник с яркими звездами своими руками

Легко сделать светодиодный ночник из стеклянной банки и с декором в виде крупных звезд, при чем украшение можно выбрать любое. Такой детский прибор освещения состоит из самой емкости и светодиодных ламп, картонного украшения, и для его изготовления следует придерживаться определенной последовательности:

  • украшение для банки в виде звезд потребует наклеивания на банку шаблона из картонного основания с вырезанными звездами, для этого картон обрезается в соответствии с размерами емкости;
  • по аналогичным размерам из желтой гофрированной бумаги вырезается заготовка для подкладки, что позволяет придать звездам цвет, не снижая способности ночника пропускать свет лампочек;
  • на заготовку наносятся силуэты нескольких крупных звезд (5-7 шт.), их необходимо аккуратно вырезать, для этого отлично подойдет канцелярский нож с острым лезвием, что легко прорезает материал;
  • с помощью клея, не обязательно брать термостойкий клеевой состав, к банке приклеивается картонная заготовка с прорезанными звездами, причем клей не должен попасть в пространство, не покрываемое бумагой;
  • лучше всего если для поделки будет выбран темно-синий картон, а для подкладки можно использовать нежно-желтую гофрированную бумагу, звезды можно декорировать небольшим количеством глиттера;
  • после надежного закрепления обоих бумажных слоев банку нужно перевернуть вверх дном, и его тоже можно украсить кружком из картона с одной или двумя звезочками с подкладкой из желтой гофры;
  • емкость закрывается крышкой с отверстием, к него продевается шнур от светодиодной лампы, можно использовать ленточные светильники, они дадут больше света, или применить несколько экономичных лампочек.

Светильник устанавливается на прикроватной тумбочке, на подоконнике или на рабочем столе и отлично освещает помещение в вечернее время. Этот мастер-класс можно использовать и для изготовления ночников из других емкостей, используя декор из ткани или бумаги, создавая необыкновенные поделки.

Любая комната нуждается не только в основных источниках света, но и в дополнительном освещении, которое подчеркивает домашний уют. Используя простые рекомендации можно изготовить прикольный светильник имитирующий ночное небо или подводным мир, игру в пазлы или с конструкторами.

Этап 1. Разработка дизайна

В первую очередь производитель разрабатывает дизайн будущего светильника, ориентируясь при этом на результаты исследований рынка и потребности потенциальных клиентов. Возможен и другой путь — разработка инновационного дизайна, на который руководство компании-производителя делает ставку (по сути пытаясь предугадать запросы будущих покупателей).

Для разработки внешнего вида светильников некоторые компании приглашают «нераскрученных, но талантливых дизайнеров, экономя при этом свои средства. Другие производители обращаются в именитые дизайнерские агентства. Существуют и такие компании, которые не уделяют разработке дизайна особого внимания, приобретая уже готовые корпусы светильников.

Собираем простую лампочку из светодиодов

Прежде чем решиться на сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы для этого понадобятся, какие варианты корпусов для них можно применить и как выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления светодиодной лампы с заданными характеристиками своими руками потребуются следующие материалы:

  1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
  2. Диоды-выпрямители или мосты, например, 1N4007.
  3. Предохранитель (можно извлечь из цоколя отработанной лампы).
  4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
  5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
  6. Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты и быстроты сборки светодиодной схемы можно использовать следующие варианты корпуса:

  1. Цоколь лампы накаливания.
  2. Корпус люминесцентного светильника.
  3. Галогеновая лампочка.
  4. Специально изготовленный каркас.

Использование первого метода предполагает извлечение колбы и спирали, а затем размещение внутри схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно закрутить в любой патрон, однако эстетичность такого светильника будет не на высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из цоколя извлечь. Далее возможны следующие варианты сборки:

  1. Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
  2. Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как изготовить своими руками простейшую светодиодную лампу на базе люминесцентного цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

  1. Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
  2. RLD2-1-драйвер.
  3. НК6-диоды.
  4. Фрагмент плотного картона, лучше пластика.
  5. Моментальный клей.
  6. Провода.
  7. Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по сборке своими руками элементарной светодиодной лампы выглядит так:

  • Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
  • Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
  • К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
  • В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
  • К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

  • Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
  • При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
  • Вставить основание с диодами в цоколь.
  • Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам электропатрон.

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).


Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Как избежать 3 ошибки при работе

  1. Когда самостоятельно изготовленное оборудование перестало включать освещение в комнате, проверяем его предохранитель. Он выходит из строя при перепадах напряжения. Положительный момент – весь удар предохранитель берет на себя и остальные части схемы не пострадают. В случае поломки, его заменяем на новый и продолжаем пользоваться прибором.
  2. Если перегорела лампа и диммер перестал работать, то из строя вышел уже симистор. Эта проблема более серьезная. Придется отсоединить старый и припаять новый симистор так, чтобы не повредить остальные элементы.
  3. Если при устранении неполадок, диммер  по-прежнему не функционирует, то проблема, возможно, кроется в электропроводке внутри помещения. В таком варианте используем мультиметр и проверяем цепь.

Это наиболее распространенный ошибки в работе прибора, которые потребуется устранить для правильного функционирования прибора.

При покупке диммера в магазине желательно брать следующие образцы:

  1. Sonoff диммер.
  2. Диммер Werkel для световых ламп.
  3. Диммер Modbus.
  4. Диммер Kaoyi kht 234g.
  5. Диммер Makel.
  6. Диммер легранд валена.

Собираем простую светодиодную лампу

Рассмотрим выполнение лампы в стандартной цоколе из люминесцентной лампы. Для этого нам придется немного изменить приведенный выше список материалов.

В этом случае мы используем:

  • старая база Е27;
  • светодиод НК6;
  • драйвер РЛД2-1;
  • кусок плотного пластика или картона;
  • супер клей;
  • электрические кабели;
  • сварщик, плоскогубцы, ножницы.

Первоначально необходимо разобрать лампу. В люминесцентных устройствах соединение цоколя с пластиной с трубами осуществляется с помощью защелок

Важно найти точку крепления и поддеть элементы отверткой, что облегчит отсоединение картриджа.Процесс сборки самодельной светодиодной лампы несложен. В корпус вставлен драйвер от старого устройства, поверх которого установлена ​​плата со светодиодами

При разборке устройства нужно проявлять особую осторожность, чтобы не повредить трубы, внутри которых находится ядовитое вещество

При этом необходимо следить за целостностью проводки, подключенной к базе, а также сохранять детали, содержащиеся в ней

При разборке устройства нужно проявлять особую осторожность, чтобы не повредить трубы, внутри которых находится ядовитое вещество. При этом необходимо следить за целостностью проводки, подключенной к базе, а также сохранять детали, содержащиеся в ней. Мы используем верхнюю часть с подключенными газоразрядными трубками, чтобы сделать пластину, необходимую для подключения светодиодов

Просто снимите трубчатые элементы и закрепите светодиодные детали в оставшихся круглых отверстиях

Мы используем верхнюю часть с подключенными газоразрядными трубками, чтобы сделать пластину, необходимую для подключения светодиодов. Просто снимите трубчатые элементы и закрепите светодиодные детали в оставшихся круглых отверстиях.

Для их надежного крепления лучше сделать дополнительную крышку из пластика или картона, которая будет служить для изоляции сколов.

В лампе будут использоваться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным включением. Они позволяют создать достаточно яркий светильник с минимальным потреблением электроэнергии.

Чтобы подключить каждый светодиод к крышке, нужно просверлить два отверстия. Их следует аккуратно просверлить в строгом соответствии с выкройкой.

Пластиковая часть позволяет надежно закрепить светодиодные элементы, в то время как использование картона требует дополнительной фиксации светодиодов к основанию с помощью жидких гвоздей или суперклея.

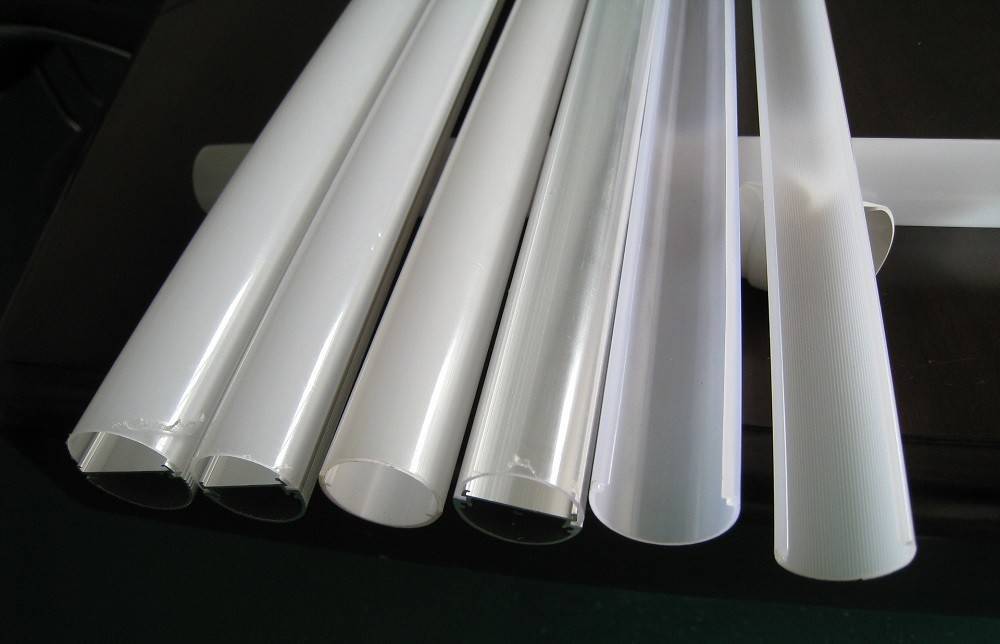

Поскольку устройство рассчитано на использование шести светодиодов мощностью 0,5 Вт каждый, в схеме необходимо предусмотреть три элемента, соединенных параллельно.Эффектное освещение можно сделать с помощью светодиодной ленты. Этот элемент вставлен в трубку, используемую для люминесцентного освещения

В конструкции, которая будет работать от электрической сети 220 В, должен быть предусмотрен драйвер RLD2-1, который нужно либо купить в магазине, либо изготовить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно изолировать драйвер и карту друг от друга пластиком или картоном. Поскольку лампа почти не нагревается, можно не беспокоиться о перегреве. Собрав все составляющие, можно собрать конструкцию по схеме, а затем подключить к сети для управления свечением

Собрав все составляющие, можно собрать конструкцию по схеме, а затем подключить к сети для управления свечением.

Устройство, работающее от стандартного картриджа 220 В, имеет низкое энергопотребление и выходную мощность 3 Вт. Последний показатель в 2-3 раза ниже, чем у люминесцентных приборов и в 10 раз ниже, чем у ламп накаливания.

Хотя световой поток составляет всего 100–120 люмен, ослепительно белый цвет делает лампу значительно ярче. Собранный светильник можно использовать как столешницу или для освещения компактного помещения, например коридора или туалета.
