Заклепывание
Этот способ не может похвастаться своей популярностью, однако его надежность сомнений не вызывает. Здесь в качестве соединительного элемента используется специальная заклепка, которая, собственно, и нужна для того, чтобы путем заклепывания надежно соединить проводники. Материал заклепки – медь или алюминий подбирается под материал проводов.
Такая схема соединения проводов часто применяется при монтаже и ремонте потребительских электрических сетей 380/220 В.
Чтобы соединить проводники способом заклепывания, понадобится:
- заклепка (медная или алюминиевая);
- две стальные шайбы (плоская и пружинная);
- специальный инструмент – заклепочник.
На заклепку сначала надевается зачищенный и скрученный в колечко конец одного провода, потом пружинная шайба, после нее – аналогично обработанный и сформированный конец другого провода и плоская шайба.
Далее эта конструкция в сборе помещается в заклепочник. Мастеру остается только сжать его рукоятки до щелчка, оповещающего о том, что монтаж готов, после чего произвести изоляцию.
Соединение телевизионного коаксиального кабеля
Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо – F гнездо;
– пайкой паяльником.
Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

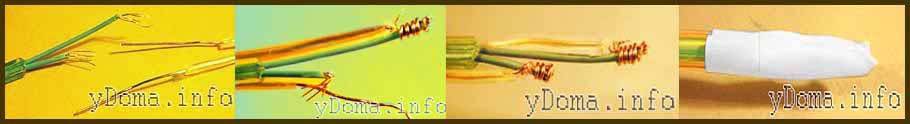

Соединение провода мишура скруткой с одножильным или многожильным проводником
При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.
Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.
В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.
Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.
Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три – пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.
Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.
Дополнительные технологические операции
Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:
- пайка;
- сварка;
- винтовые зажимы;
- обжим в специальных пружинных устройствах;
- опрессовка.
Пайка и сварка при соединении
Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.
Читать также: Недопустимые дефекты сварных швов
Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.
Применение винтовых зажимов
Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.
Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.
Использование пружинных устройств
Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

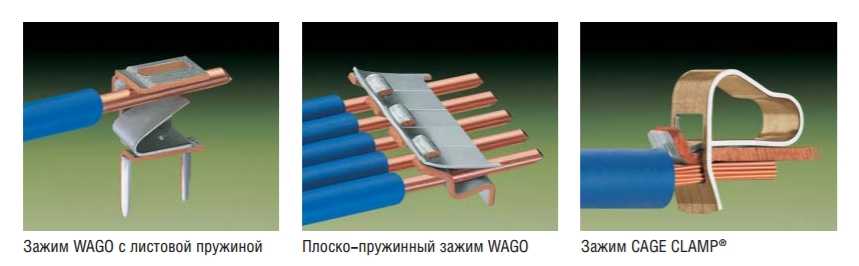

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.
Опрессовка соединяемых шнуров
При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.
Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.
Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.
Каждый человек хотя бы раз сталкивался с необходимостью выполнить скручивание проводов. На первый взгляд, в этой работе нет никаких трудностей, но на самом деле это не совсем так.
Для того чтобы сделать эту работу качественно и безопасно, необходимо учитывать некоторые моменты, так как результатом неверного выполнения скрутки зачастую являются замыкания и возгорания
В этой статье мы расскажем как правильно скручивать провода и на чем необходимо заострить внимание
Краткое содержимое статьи:
Инструменты для опрессовки
В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:
- Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
- Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
- Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.
Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.
Пресс клещи
Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.
Существует несколько разновидностей пресс-клещей в зависимости от назначения:
- для обжима гильз;
- для удаления изоляционного слоя с жилы.
Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.
Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.
Модификации обжимных пресс клещей:
- Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
- Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.
Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.
Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.
Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.
Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .
Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.
Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.
Как соединить провода с помощью зажимов – типа орех или под болт
Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.
Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.
Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.
Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.
После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.
Преимущества:
- небольшая стоимость;
- хорошая изоляция для «Ореха»
- можно соединять алюминиевые жилы с медными жилами.
Недостатки:
- ослабление резьбового соединения в «Орешке»;
- много изоляции для болтового соединения;
- габариты соединения подходят для больших распределительных коробок.
Изоляция соединения
Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:
- полихлорвиниловые трубки;
- изоляционную ленту;
- термоусадочные трубки;
- специальные колпачки изоляторы скрутки.
Способы изоляции проводов
Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.
На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.
Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
Подготовка проводов к скрутке
Запомните! Никогда не делайте скрутку под напряжением, даже если у вас есть инструмент с изолированными ручками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат на квартиру или дом.
Чтобы получить хорошую скрутку, надо в точности выполнить следующие этапы:
- Зачистите соединяемые жилы от изоляции, при этом не допустите повреждения металлических поверхностей проводников.
- Смочите чистую тряпочку в уайт-спирите или ацетоне и протрите оголённые участки жил от грязи.
- Теперь при помощи наждачной бумаги зачистите жилы до металлического блеска.
А дальше можно приступать к скручиванию.
Гильзы
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
Гильза
Медная
Луженная
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.
Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Метод скручивания
Самым простым и известным методом соединения электрических проводов является их скручивание (скрутка). Электрики со стажем часто называют его дедовским методом.
Ранее этот вид соединения применялся повсюду, но с увеличением нагрузки в электрической сети современной квартиры скручивание стало запрещено. Тем не менее такой метод соединения необходимо изучать в первую очередь, так как он является основным этапом при пайке и сварке проводов.
Главным преимуществом скрутки считается отсутствие любых материальных затрат, так как вам понадобятся только пассатижи и нож для снятия изоляции. И конечно же, плюсом скручивания является простота его исполнения. Любой человек, державший в руках пассатижи, без проблем сможет сделать эту работу.
Со временем скрутка ослабевает, что и является её основным недостатком. Связан этот процесс с тем, что в любых жилах существует остаточная упругая деформация. Поэтому в месте скручивания увеличивается переходное сопротивление, что приводит к ослаблению контакта и нагреву проводника. Хорошо, если этот дефект обнаружится вовремя и можно переделать место стыковки, но может и произойти возгорание.
Но если по каким-то причинам у вас нет возможности применить более надёжные способы, то обязательно нужно ознакомиться с тем, как правильно соединить провода между собой методом скручивания. Для этого нужно сначала зачистить жилы от изоляции на 70—80 мм. Затем, зажав оба проводника в месте, где заканчивается изоляция, пассатижами захватить кончики жил и вращать их по часовой стрелке. Главным условием надёжного скручивания считается одновременное вращение проводников, а не попеременное наматывание их друг на друга.
Если диаметр проводов небольшой, то скрутку можно проделывать полностью руками. Левой рукой надо держать проводники по срезу изоляции, а правой — вращать за загиб (10—15 мм) жилы по ходу часовой стрелки. Для более плотного контакта в конце вращения можно воспользоваться пассатижами.
Следующим действием необходимо изолировать место стыковки проводов. Для этого применяется изоляционная лента. Чтобы обеспечить надёжность и уберечь контакт от попадания влаги, наматывать ленту нужно в несколько слоёв, при этом на 2—3 см заступать на изоляцию провода. Очень хорошим вариантом проведения изоляции считается применение термических трубок, главное, не забыть надеть её на одну из жил.
Профессиональные электрики советуют не останавливаться на этапе скручивания проводов, а укрепить место стыковки пайкой или сваркой.
Сварка. Соединение проводов сваркой.
Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.
Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.
Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.
При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.
В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.
В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.
Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.
Знакомимся ближе с разновидностями зажимов
Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции. Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.
Клеммные колодки винтового типа
Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм² по 35мм².
К достоинствам винтовых колодок можно отнести:
- Не требуется специальный инструмент (нужна только отвертка).
- Возможность многократного использования.
- Возможность использования необходимого количества сегментов.
Винтовые колодки имеют также целый ряд недостатков:
- Высокое переходное сопротивление.
- Невысокая надежность (при вибрации ослабевают).
- Ограничения по материалу проводов.
- Длительность монтажа.
- Требуется определенный навык для затяжки.
- Необходимо ежегодное обслуживание.
Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.
Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.
Таким образом, больше всего для такого исполнения подходят медные одножильные провода.
Выполнить монтаж винтовым соединением очень просто:
- От колодки отрезать необходимое количество клемм (обычным ножом).
- Зачистить изоляцию соединяемых проводов (на 5-12мм).
- Вставить зачищенные концы проводов в клеммы;
- Затянуть винты.
Справиться с этим несложно
Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники
При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов
Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.
Цены на продукцию зависят не только от технических характеристик, но и от производителя:
| Изготовитель | Тип | Характеристики | Цена,руб |
| Tridonic | EKL 0 S | 450V,32A,12пар,4мм², белый. | 55,64 |
| Legrand | Nybloc 034211 | 250V,24A,12пар,4мм², черный. | 209,00 |
| Korner | OK 432-PLP-BN | 450V,32A,12пар,4мм², белый. | 118,68 |
| Tridonic | EKL 3 S | 750V,76A,12пар,16мм², белый. | 158,78 |
| Legrand | Nybloc 034211 | 250V,76A,12пар,16мм², белый. | 540,49 |
| Werit | 112-11521 | 250V,63A,12пар,16мм², белый. | 299,23 |
Соединители для проводников
Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.
Муфты
Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.
Клипсы
Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.
Винтовые клеммы
Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.
Винтовые зажимы
Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.
Силовые зажимы
В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.
Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.
Пружинные зажимы
В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра
Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать
Соединительные зажимы
Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.
Советы от бывалых монтажников
Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.
Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.
Еще несколько важных правил:
Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.
При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции
Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.
По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.
Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.
У нас на сайте также есть другие статьи по соединителям проводников, способам соединения проводов разного сечения и рекомендации по выбору лучшего коннектора:
- Способы соединения электрических проводов: виды соединений + технические нюансы
- Клеммы для соединения проводов: какие клеммники лучше и как с ними работать
- Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя
Скрутка проводов
Виды соединения проводов.
Этот метод соединения проводов на сегодняшний день применяется только при отсутствии специнструмента и приспособлений. В большинстве случаев провода просто скручивают и заматывают изолентой. В некоторых случаях такое соединение не является надежным, но при определенных условиях такие соединения показывают удивительную надежность. Для этого надо запомнить пару правил: необходимо скручивать медь с медью, алюминий с алюминием и обеспечить относительно небольшой ток для питания вашей люстры.
При этом вся длина вашей скрутки должна быть примерно 3-4 см. Как вы уже поняли из вышесказанного, ни в коем случае нельзя скручивать между собой алюминиевые и медные провода. В местах таких соединений всегда идет процесс электролиза (с участием воды, содержащейся в воздухе), при котором эти металлы разрушаются. В основном это относится к алюминию. В этом процессе всегда существует одно правило: чем больше ток, тем быстрее происходит процесс.
Вид скрутки зависит в основном от типа и функционального назначения соединения, диаметра и материала скручиваемых проводов. Ниже, чтобы помочь вам разобраться в этом вопросе, предоставлена таблица видов скруток.
Современная скрутка проводов осуществляется без использования плоскогубцев. Для ее создания применяют специальные соединительные полимерные колпачки с металлической спиралью внутри. На рынке имеются как импортные, так и отечественные колпачки.
Схема соединения проводов колпачком.
Колпачок (скрутка) – это простейший способ соединения ТПЖ небольшого сечения. Применяется, когда вам необходимо соединить несколько концов провода. Соединение выполняется очень просто, ровные концы проводов зачищают на длину примерно 15 мм, вставляют внутрь колпачка до упора и вращают корпус при помощи крылышек на корпусе до момента получения прочного соединения. Полученное соединение вы можете проверить при помощи обычных контрольно-измерительных приборов, так как наверху колпачков есть контрольное углубление для щупа прибора.
Соединение можно навинтить и в отдельных случаях развинтить при одинаковой длине концов проводов. Но здесь всегда надо помнить, что пружинные колпачки рассчитаны на определенное число проводов (эта информация должна находиться на корпусе колпачка или на упаковке, в которой колпачки находились), поэтому при выполнении данного вида работ всегда надо иметь набор различных размеров.
При выборе нужного вам размера колпачка можно ориентироваться на цветовую гамму. Просто при покупке колпачков внимательно изучите их ассортимент, представленный в магазине
Обратите внимание на цвет и на технические характеристики, которые должны быть написаны на ознакомительном листе, и если вам надо, запомните всю данную информацию. В большинстве случаев можно обойтись покупкой колпачков красного цвета – с их помощью можно скрутить провода от 0,5 до 12,5 мм²
Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок
Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок.
Соединители для проводов и кабелей
Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.
Винтовые зажимы
Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.
Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.
Зажим силовой
В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.
Клипсы
Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.
Пружинные зажимы
В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров
Важно правильно подобрать зажим, иначе контакт будет ненадежным
Пружинные клеммы
Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.
Соединительные зажимы
Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.
Муфты
Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.
