Соединители проводов: обзор популярных коннекторов + правила выбора соединителя

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

с плоскопружинным механизмом;
универсальные с рычажковым механизмом.

Компактные клеммные колодки

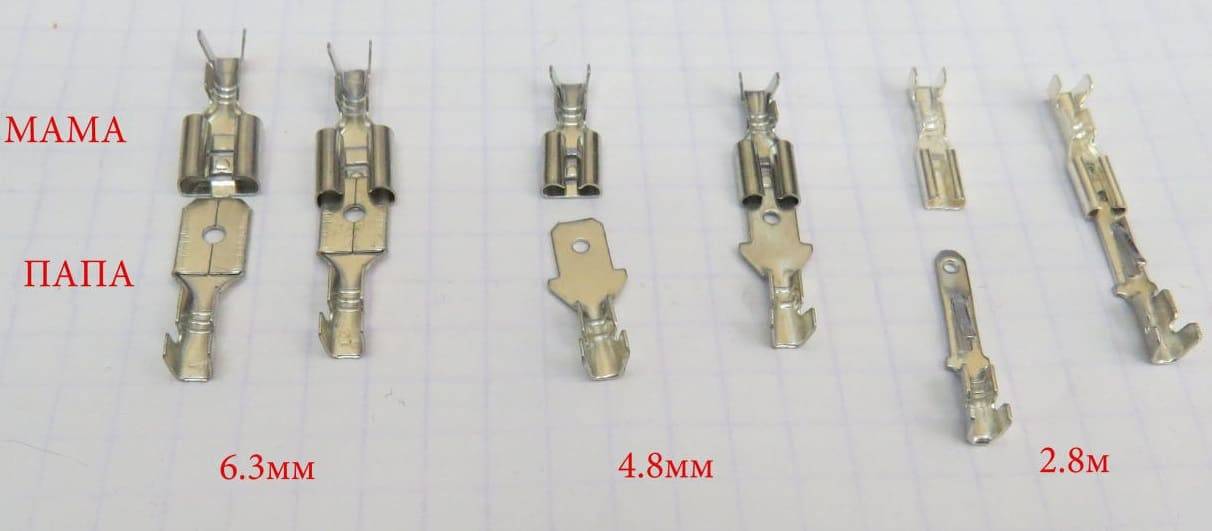

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммников считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Правильная схема соединения светодиодной ленты

Приемов использования светодиодных лент, настолько много, что перечисление всех займет много времени. Но многие, применяя светодиодное освещение для собственных нужд, не совсем корректно представляют правильное подключение данных устройств.

Виды светодиодных лент:

12 Вольт;
24 Вольта.

Самым главным фактором определяющим выбор необходимого оборудования для подключения ленты, является ее вольтаж. Исходя из этого, подбирается блок питания.

Далее, по значимости, выделяют такой параметр как длина светодиодной ленты, которая будет использоваться для подключения. Таким образом, подбирается блок питания по мощности.

Одним из видов подключения, является параллельное подсоединение двух лент к одному блоку питания

Важно понимать, что обеспечить нужный уровень освещения и оптимальную работу, способен только блок правильно подобранный по мощности

К выходным проводам блока питания, подключается первая лента и параллельно к ним, подключается провод, идущий ко второй. Длина параллельного проводника, должна соответствовать длине подключенной ленты.

Следовательно, к параллельно подключенному проводу, подсоединяется вторая лента со светодиодами.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

надежность;
механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

зачистка изоляции;
зачистка проводов до чистого металла;
провода нужно скрутить и вставить в гильзу;
проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

зачистка изоляции;
зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

зачистка изоляции на 5-7 мм;
удаление оксидной пленки;
установка проводников в гнезда друг напротив друга;
фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

ножевые и штыревые;
винтовые;
зажимные и самозажимные;
колпачковые;
ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

дешевые приборы обладают низким качеством;
соединить можно только 2 провода;
не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

в первых соединение производится внутри изделия;
во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

Изоляционная лента

Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
Лента наматывается под небольшим углом по направлению к концу скрутки.
На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Трубка с термоусадкой

Термоусадка для проводов

Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

От трубки отрезается кусочек, на 1 см больше оголенного участка.
Кусочек надевается на 1 провод до начала шва.
Выполняется скрутка кабеля.
После скручивания жил термотрубка натягивается на место скрутки.
Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Снятие изоляционного покрытия

Для того чтобы правильно соединить провода между собой, сначала нужно освободить их от слоя изоляции. Это обязательный процесс при использовании любого из способов. Зачистку можно произвести с помощью монтерского ножа. Это несложная процедура, но существует большая вероятность повреждения токопроводящей жилы.

Чтобы сделать все должным образом, необходимо четко соблюдать пошаговую инструкцию:

Расположить провод на устойчивой ровной поверхности.
Надежно зафиксировать его.
В свободную руку взять нож и немного вдавить его в изоляционный слой кабеля. Чтобы не повредить металлическую основу, следует располагать режущее устройство слегка под углом. Если угол будет 90 градусов, велика вероятность надреза жилы, вследствие чего провод будет ломаться.
Сделать надрез по диаметру проводника, прокручивая последний по кругу под острием ножа.
Снять изоляционную оболочку.

Его главным преимуществом является то, что при работе исключено повреждение токопроводящей жилы. Это объясняется присутствием у прибора калиброванных отверстий с режущей частью, адаптированных под стандартные размеры жил. Для каждого из способов соединения проводов необходима разная длина зачистки.

Эволюция соединений

Раньше у электриков не возникал вопрос, как соединить провода между собой. Для этого применялась единая для всех технология. Провода зачищались, скручивались между содой и обматывались изолентой.

Раньше в домах проводка выполнялась из алюминиевых проводов. Сегодня же медная жила для обустройства системы электроснабжения просто необходима. В последние десятилетия в наших домах и квартирах появилась новая, мощная техника. При ее применении требуется прочная, качественная проводка.

Как утверждают эксперты, в местах соединения проводов чаще всего возникают неисправности. Скрученные проводники при повышении нагрузки начинают нагреваться. Изолента со временем рассыхается. В этом месте велика вероятность короткого замыкания. Чтобы избежать возникновения пожара, необходимо применять специальные соединители проводов. Виды и особенности применения подобных изделий будут рассмотрены далее.
