Типовые схемы и правила составления проекта системы отопления одноэтажного частного дома

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Классификация систем теплоснабжения

В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.

Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.

Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.

Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.

Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров

Автоматика даёт возможность изменять температурный режим в доме в разное время суток.

При классификации отопительных систем принимают во внимание такие признаки, как:

• тип носителя тепла — воздушные, водяные или паровые, комбинированные;
• вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
• способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
• ход передвижения теплоносителя — попутные и тупиковые;
• способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
• схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.

В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

• Неравномерное распределение тепла по радиаторам и батареям;
• Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
• Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

• Возможность прокладки труб в труднодоступных местах;
• Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
• Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

• Увеличение количества расходных материалов для монтажа обратного трубопровода;
• Равномерное тепловое распределение по всем радиаторам;
• Возможность ремонта или замены батареи без отключения всей системы;
• При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Правила выполнения аксонометрии приточно-вытяжной вентиляции

Аксонометрия вентиляции.

Схемы вентиляции выполняются инженерами во фронтальной изометрии. Это позволяет оценить коммуникации в трех измерениях, что обусловлено третьей осью. Такая особенность отличает аксонометрическую схему вентиляции от планов и разрезов. Начинать черчение схемы следует с выбора направления угла зрения на комнату или же все сооружение, где будет осуществляться вытяжка или приток.

Рекомендуется выбирать направление с той стороны, что находится на чертеже снизу. Если же делается эскиз, то можно чертить, как удобно. Главное, потом не забыть о правильном оформлении чистового варианта. Если этого не сделать вовремя, то придется часть проекта переделывать. Все воздуховоды изображаются в виде сплошных утолщенных линий. При этом стоит соблюдать некоторые особенности:

• канал, идущий параллельно выбранному углу зрения должен выполняться в виде горизонтальной линии;
• вертикальные воздуховоды на аксонометрической схеме изображаются вертикальными линиями;
• если же канал размещен на плане перпендикулярно выбранному углу обзора, то его следует нанести на лист под углом 45 градусов;
• полное соблюдение масштаба.

Каждый воздуховод обозначается при помощи выносной линии. Одновременно с этим указывается диаметр (размер сечения) и расход воздуха. Кроме этого, указывается высота на разных участках системы. Аксонометрическая схема вентиляции может содержать местные вытяжки – зонты. Они отображаются условными обозначениями. Вентиляторы, диффузоры и прочие элементы также изображаются уловными обозначениями. Оснащение маркируется цифрами.

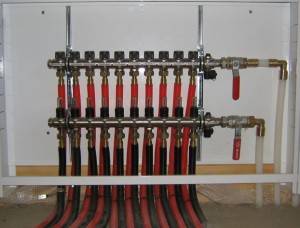

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

1. система с принудительным движением (ПЦ);
2. система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

Как вам статья?

Мне нравитсяНе нравится

Принципиальные отличия

Главная особенность рассматриваемой отопительной системы – наличие насоса. Он принимает теплоноситель и отправляет его далее по схеме к нагревательным приборам. Тут не играет роли физический принцип естественного движения жидкости из-за разницы показателей температур – теплоноситель двигается в необходимом направлении принудительно с заданными показателями скорости, температуры и давления без потери тепла. Стандартно отопительная система включает в себя такие компоненты:

• котел;
• насос;
• расширительный бак;
• радиаторы;
• трубы;

Система отопления с насосом

• соединительные фитинги;
• воздухоотводы;
• шаровые и пробковые краны;
• фильтры;
• обратные клапаны.

Существуют две схемы отопительной системы с принудительным типом циркуляции: однотрубная и двухтрубная.

Тип котла

Рассмотрим рейтинг теплоносителей по отдаче тепла:

1. Магистральный газ. Сравнительно недорогой и удобный в использовании. Современные газовые котлы оснащены термостатами, что делает их использование удобным.
2. Дрова. Да, старый способ отопления, проверенный веками, до сих пор не устарел и достаточно популярен. Конечно, при возможности заготавливать дрова самим этот вид обогрева потеснит газовое отопление одноэтажного частного дома.
3. Пеллеты. Это специальные гранулы из прессованных опилок. Они хоть и дороже, но зато выделяют больше тепла.
4. Уголь. Тоже давний способ обогрева домов, хорошо зарекомендовавший себя. Чаще всего, твердотопливные котлы могут работать и на угле, и на дровах.

Из газовых котлов больше всего рекомендуются конденсационные. С помощью них можно извлечь больше тепла, делается это при помощи конденсации продуктов сгорания. Среди твёрдотопливных котлов рекомендуются к использованию пиролизные. В них остаётся минимум золы, и они могут функционировать в полуавтоматическом режиме, что очень удобно для пользователей.

Принцип работы конденсационного котла

Особенности отопления квартиры в многоэтажном доме

Внимательно ознакомившись с инструкцией по схеме отопления для многоэтажного дома, вы сможете убедиться, что все нормы и требования необходимо соблюдать в обязательном порядке.

Схема системы отопления многоквартирного дома предусматривает грамотную ее установку, благодаря чему удается добиться такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, способных качественно просчитать все аспекты, необходимые для работы. Они должны следить за тем, чтобы в трубопроводах поддерживалось равномерное давление теплоносителя. Это давление должно быть одинаковым как на первом, так и на последнем этажах.

Основная особенность системы отопления современного многоэтажного дома проявляется в работе на перегретой воде. Этот теплоноситель поступает от ТЭЦ и имеет очень высокую температуру – 150 ° С при давлении до 10 атмосфер. Пар в трубах образуется из-за того, что давление в них значительно увеличивается, что также способствует передаче нагретой воды в последние дома многоэтажки. Кроме того, схема отопления панельного дома предполагает значительную температуру обратки 70 ° C. В жаркое и холодное время года температура воды может сильно различаться, поэтому точные значения будут зависеть исключительно от характеристик окружающей среды.

Как известно, температура теплоносителя в трубах, которые устанавливаются в многоэтажном доме, достигает 130 ° С. Но таких горячих батарей в современных квартирах просто не существует, и это связано с тем, что есть линия электропитания, по которой проходит нагретая вода, и линия подключается к обратной линии с помощью специальной перемычки, называемой «лифтовой блок».

Такая схема имеет множество особенностей, поскольку такой узел предназначен для выполнения определенных функций. Высокотемпературный теплоноситель должен попасть в элеваторный агрегат, выполняющий основную функцию теплообмена. Вода достигает высокой температуры и с помощью высокого давления проходит через элеватор для нагнетания теплоносителя из обратной магистрали. При этом вода также поступает из трубопровода в рециркуляцию, которая имеет место в системе отопления.

Данная схема отопления для 5-этажного дома наиболее эффективна, поэтому ее активно устанавливают в современных многоэтажных домах.

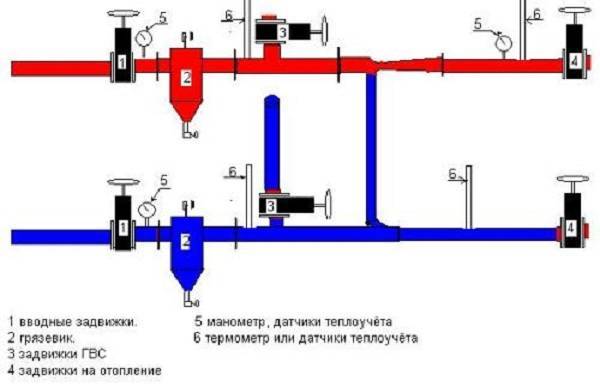

Так выглядит отопление в многоквартирном доме, схема которого предусматривает наличие лифтового узла. На нем вы можете увидеть множество клапанов, которые играют важную роль в обогреве и обеспечении равномерного тепла.

При установке отопления в многоквартирном доме схема должна также предусматривать наличие таких клапанов во всех возможных местах, чтобы в случае аварии можно было перекрыть подачу горячей воды или снизить давление. Этому также способствуют различные коллекторы и другое оборудование, работающее в автоматическом режиме. Таким образом, этот метод обеспечивает большую мощность обогрева и эффективность его подачи на верхние этажи.

В зависимости от этих аспектов хладагент может подаваться сверху вниз или снизу вверх. В некоторых домах есть специальные стояки, которые служат для подачи горячей воды вверх, а холодной – вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к экстремальным температурам.
