Электрическое отопление дома
Электрическое отопление можно организовать и без установки котла, в этом случае в качестве нагревающих элементов выступают отдельные тепловые устройства и приборы. Наибольшее применение получили:
Греющий кабель резистивного и саморегулирующегося типа
Первый стоит дешевле, но необходимо учитывать, что он отдает тепло равномерно по всей длине. Из-за этого может возникнуть перегрев на отдельных участках. Кроме того, такой кабель нельзя резать, уменьшая его длину.
Саморегулирующийся таких недостатков лишен — он сам меняет температуру в зависимости от внешних условий, имеется возможность менять длину линии. Но стоит такой материал существенно дороже.
Нагревающие маты
По сути, это греющий кабель, уложенный и закрепленный на специальной подложке. Применение этого материала существенно упрощает монтаж.
Потребуется приобрести мат соответствующей площади, раскатать и подключить.
ИК нагревательная пленка
Этот вариант подойдет под большинство напольных покрытий. Главный плюс — минимальная толщина. Представляет собой карбоновые элементы, запаянные в двухстороннюю пленку. Укладывается как простые греющие маты.
Электрические конвекторы
Тепловые электроприборы для локального отопления в отдельных комнатах. Устанавливаются на пол или вешаются на стену. Отличаются высокой эффективностью, обеспечены системами защиты от перегрева, опрокидывания.
Обогрев обеспечивается за счет создания конвекционных воздушных потоков и прямого излучения тепла с наружной поверхности.
ИК-обогреватели
Мобильные устройства, не нагревающие воздух в помещении, а передающие тепло непосредственно на поверхность предметов, находящихся в зоне действия. Человек чувствует тепло под воздействием ИК-лучей, а предметы мебели, стены после нагревания сами становятся источниками теплового излучения.
Все электроприборы довольно эффективны, но следуют понимать, что их применение приводит к существенному повышению потребления электроэнергии. Поэтому они применяются в основном в качестве дополнительных отопительных устройств.
Хороший результат они показывают и в загородных домах, в которых не предусмотрено постоянное проживание. Например, на даче, которую посещают только по праздникам, вполне можно обойтись подобными устройствами.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

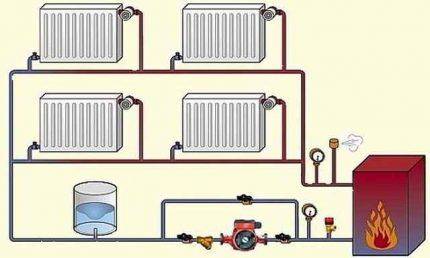

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Выгодна ли самотечная однотрубная система двухэтажного дома
Намереваясь смонтировать данную дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии, «самотек») обойдется вдвое-втрое дороже оснащенной циркуляционным насосом. Естественная циркуляция требует:
- толстых труб для минимизации гидравлического сопротивления теплоносителю;
- достаточности уклонов магистральных труб;
- расположения отопительного котла ниже уровня отопительных приборов в приямке на кухне /в подвале, показанного на рисунке ниже.
Самотечному отоплению 2-х этажного дома присущ стандартный недостаток – батареи второго этажа прогреваются лучше первого. Установка байпасов, регулировочных устройств наращивает стоимость системы.
Что такое «Ленинградка» и особенности монтажа
Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.
«Ленинградка» в виде схемы
Популярной она остается до сих пор, так как имеет ряд преимуществ:
- малые затраты на оборудование;
- легкость монтажа;
- можно прокладывать трубы где захочется;
- красивый внешний вид;
- можно подключить несколько отопительных котлов.
Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.
Особенности работы системы обогрева
Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.
Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.
Самый легкий вариант
Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.
Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.
А как работает правильно собранная схема?
При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.
Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.
При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).
Отопление коттеджей – виды систем и требования к оборудованию
На выбор отопительной схемы влияет главным образом площадь обогреваемых помещений, то есть общая протяженность трубопровода. Основная задача любой отопительной системы – равномерный обогрев помещений на всей протяженности трубопровода. Если в небольших одноэтажных домах организовать такую систему не составляет большого труда, то в коттеджах с двумя уровнями для решения этой же задачи нужно произвести серьезные расчеты.
Любая отопительная система состоит из главных элементов:
- котла или печи, которые могут работать на любом виде топлива;
- трубопровода;
- радиаторов;
- гидротехнического оборудования – насосов, кранов, датчиков;
- расширительного бака.
Элементы отопительной системы
Системы с установкой циркуляционного насоса
Любая схема отопления 2 х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. При этом эффективность и скорость обогрева помещений напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой задачи является циркуляционный насос.
Насосные схемы хороши тем, что при помощи небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет доставлена в любую точку контура независимо от его расположения. Энергопотребление такого прибора составляет от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что не влияет существенно на расход семейного бюджета. У такой схемы есть серьезный недостаток – она не работает в случае отключения электропитания. К сожалению, такие ситуации в России нередки, поэтому в зимний период необходимо иметь в своем распоряжении источник альтернативного питания, чтобы не остаться вообще без тепла.
Циркуляционный насос
Системы, основанные на естественной циркуляции
Зная основы термодинамики, можно разработать такую схему отопления, что насос вовсе не понадобится. Такая схема основана на способности нагретой жидкости подниматься вверх. Расположенный на уровне первого этажа котел или печь нагревает воду, эта вода устремляется наверх, запуская процесс движения теплоносителя по системе замкнутого трубопровода.
В системах без циркуляционных насосов невозможно обеспечить высокое давление, ведь его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:
- для того, чтобы уменьшить сопротивление, диаметр труб должен составлять не менее 32 мм, это же касается трубок рабочих радиаторов;
- максимальная высота водяной трубы, по которой горячая вода поднимается и поступает в отопительный контур, должна составлять не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогревать не более двух этажей;
- схема разводки должна быть максимально простой, если же протяженность труб велика, имеет смысл делать два контура;
- без использования насоса не будут работать системы теплого пола, поэтому его контур должен быть подключен отдельно.
Принципиальная схема отопления с естественной циркуляцией
Гравитационная система с естественной циркуляцией
Перемещение теплоносителя по системе происходит самотеком.
Принцип работы
При подогреве теплоносителя происходит его расслоение: нижний слой с более высокой плотностью выталкивает более прогретую воду в систему. Разница плотностей обеспечивает естественную циркуляцию жидкости по трубопроводам.
Устройство
Расширительный бак устанавливается в верхней точке системы, который обеспечивает расширение воды в системе, производит сброс жидкости и подпитку в системе.
Котел необходимо устанавливать в подвальных или цокольных помещениях. Следует помнить, что уровень труб обратного контура должен быть заложен ниже котла.
Горизонтальные участки трубопроводов прокладываются с уклоном – в верхним точкам подключения радиаторов и от нижних на пути к котлу.
Важно! Для обеспечения высокого КПД необходимо использовать трубы с большим условным проходом, что обеспечивает низкий коэффициент сопротивления внутренних поверхностей труб. Схема гравитационной системы отопления. Преимущества:
Преимущества:
- Автономность. Данная схема может работать без применения электроэнергии. Лучший вариант для удаленной местности, где наблюдаются перебои с поставками электричества.
- Длительный срок эксплуатации. Из-за низкого давления в системе оборудование менее подвержено износу.
- Бесшумность, т.к. наличие циркуляционного насоса не предусмотрено.
Недостатки:
- Большой расход материалов. Большие затраты, т.к. применяются трубы больших диаметров.
- Трудоемкий процесс монтажа. Сложность обеспечить правильный уклон.
- Применяются в домах с суммарной площадью трубопроводов не более 150 м2.
- Длительный процесс нагрева помещений.
- Сложность отвода кислорода из теплоносителя. Может быть устранено путем проектирования правильного уклона труб, который обеспечит естественный отвод пузырьков через расширительный бачок в воздух.
Распространенные варианты подключения
Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:
- простая схема без регуляции;
- «ленинградка» с возможностью отключения отдельных радиаторов.
По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.
Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)
Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.
Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненужные радиаторы без изменения функциональных качеств всей системы в целом (+)
«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.
Комплектация и монтаж оборудования
- насос циркуляционного типа;
- газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
- расширительный бак;
- трубы 20 мм и 25 мм;
- переходники, прокладки, заглушки;
- комплект радиаторов;
- краны Маевского.
Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.
В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор
Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.
Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.
Как регулировать коллекторную систему отопления двухэтажного дома
Теоретически предполагается, что для каждого отдельно взятого случая будет производиться регулировка.
Практика показывает, что обычного потребителя волнует только температура в помещениях.
К самостоятельной балансировке системы се же потребуется прибегнуть:
- если обнаружили, что расположенные ближе к котлу радиаторы нагреваются сильнее;
- какая-то из батарей издает шум притекающей воды;
- трубы, расположенные в стяжке пола прогревают его поверхность неравномерно.
Для самостоятельной диагностики неполадок особых приспособлений не потребуется.
Желательно подготовить:
- ключ, он понадобится для поворота штока балансировочного клапана, обычно шестигранный; отвертку;
- контактный электронный термометр;
- лист бумаги и карандаш.
Профессионалы обычно используют тепловизор, поскольку стоит он недешево, попытаемся обойтись подручными средствами.
При отсутствии схемы разводки труб, потребуется начертить ее самостоятельно. На эскизе проще будет определить очередность подключения отопительных элементов и вычислить расстояние от них до котла.
Специалисты также рекомендуют промыть грязевик, расположенный перед входом в котел и прогреть систему до температуры порядка 70 С +80 С.
Очень полезным устройством для диагностики окажется насос Grundfos Alpha 3, при помощи смартфона этот циркуляционный агрегат поможет узнать точную глубину регулировок. Конечно, стоимость этого умного изделия немаленькая.
Лучевая схема подключения радиаторов и контуров напольного обогрева предполагает подключение каждого элемента к распределительной гребенке, поэтому выполняют балансировку на коллекторе. В зависимости от наличия ротаметров выбирают метод настройки.
Для правильной настройки рекомендуется определить расход воды, протекающей по каждому из контуров, и количество выделяемого этим контуром тепла. В качестве расчетного значения используется разница температуры воды на входе и на выходе — 10 градусов.
Предлагаем посмотреть полезное видео:
В результате расчетов можно узнать расход теплоносителя, т.е. количество литров воды, которое должно проходить через контур за единицу времени.
Сама балансировка выполняется следующим образом:
- При заполненной системе включается циркуляционный насос напольного отопления.
- Используя ручную регулировку, требуется закрыть каждый из термостатических вентилей на 2-й части гребенки.
- После полного открытия первого вентиля настраивается соответствующий ротаметр.
- Для получения необходимого объема протока потребуется повернуть нижнее кольцо расходометра в определенное положение.
- Выполнив настройку, вентиль закрывают, переходят к настройке следующего контура.
Примерно так выполняется балансировка
Завершив работу, рекомендуется открыть все регуляторы и перепроверить расход воды по каждому ротаметру.
Для балансировки радиаторов лучевой разводки применяют аналогичные методы. Можно совместить вариант расчетного расхода с методом измерения температуры на поверхности радиаторов. Если коллектор не оснащен ротаметрами, то процесс настройки растянется на несколько суток.
Изначально установку делают приблизительно, с учетом мощности и длины контура, далее производятся замеры температуры на обратке, в зависимости от результатов выполняется корректировка величины протока.
Совместимость с разными котлами
Настенная конструкция подходит для любых конфигураций с принудительной циркуляцией. Поскольку часто такие приборы снабжены встроенным насосом и закрытым расширительным баком, их применение упрощает проектирование и установку теплосети. Но ограничения по максимальной мощности не позволят справиться с отоплением жилья большой площади.
Энергонезависимые напольные агрегаты совместимы с любыми одно- и двухтрубными конфигурациями с гравитационной или принудительной циркуляцией. При подключении электронасоса такой котел справится с отоплением любой площади. Допускает сборку открытой системы. Главный недостаток, он же достоинство – прибор требует отдельного помещения с принудительной вентиляцией и дымоотводом.
Распространенные ошибки при монтаже
Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).
Виды подключения радиаторов в горизонтальных однотрубных контурах.
Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.
Двухтрубная
Считается более универсальной. Устройство предполагает два контура: прямой (подачи) и обратный (возврат теплоносителя к котлу).
К каждому блоку радиаторов подходит 2 трубы: по одной поступает вода, по другой – отводится.
Для двухэтажных домов рекомендовано контур подачи присоединять в верхней точке, а обратку – в нижней – для обеспечения оптимального напора в трубопроводе.
Трубы монтируются, как правило, в стены для того, чтобы не испортить внешний вид комнаты.
Преимущества:
- Высокий КПД.
- Возможность регулировки параметров за счет вентилей, установленных на радиаторах. При необходимости можно исключить элемент из системы или снизить подачу теплоносителя на него.
- Возможность ремонта каждого узла без негативного влияния на остальные элементы отопления.
Недостатки:
Высокая стоимость материалов.
Схема двухтрубной системы отопления
Альтернатива ленинградке
Поскольку ленинградка по сути является схемой, где подключение радиаторов выполнено последовательно, то ее противоположностью можно считать проект, где схема подключения коллекторная.
Коллекторная схема подключения
Она представляет собой ту же двухтрубную или однотрубную систему отопления. Только ко всему прочему в состав включены два или один коллектор. Коллектор может ставиться, как на подающую магистраль, так и на обратную, или же только на подающую.
Коллектор представляет собой гребенку, которая имеет один вход и несколько выходов, то есть это разветвитель. При этом каждый отдельный выход может подаваться на каждую отдельную батарею, или на каждый отдельный контур отопления.
Коллекторная конструкция отопления частного дома имеет следующие преимущества:
- Легко добиться равномерности прогревания частного дома, так как все контуры будут иметь примерно равный размер, а значит и прогреваться равномерно;
- Нет никаких лишних соединений в полу.
Конечно, такой проект будет иметь и свои недостатки:
- Довольно высокая стоимость, так как есть дополнительные элементы;
- Есть необходимость оборудования специального места для коллекторного шкафа.
Коллекторный шкаф
Да, действительно, коллекторная система довольна дорогая, но те несравненные преимущества, которые она дает, с легкостью компенсируют это.
Некоторые рекомендации по монтажу
Итак, устанавливая проект с коллекторной разводкой, необходимо помнить вот такие рекомендации:
- Чтобы температура во всех контурах была одинаковой, все они должны быть примерно одинакового размера;
- Чтобы избавиться от воздуха внутри труб, необходимо ставить специальные краны Маевского на каждую батарею, но можно поставить и автоматический воздухоотводчик на коллектор;
- Проект, где подключение выполняется параллельно, может иметь на каждой ветви свой запорный кран. Так можно отключать не нуждающиеся в отоплении участки частного дома.
К этому остается лишь добавить, что подключаются разветвители сразу после котла (подающая магистраль) и непосредственно перед ним (обратная магистраль). Иногда и подающий и обратный разветвители представлены одним приспособлением, они просто спаяны между собой – в этом случае способ подключения не меняется.
Выводы
Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.
Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.
При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.
https://youtube.com/watch?v=Hz1sSNwy1Yw%3F
