Система дымоудаления: устройство и монтаж противодымной вентиляции

Работа системы дымоудаления, условия для установки

Система дымоудаления в жилых домах и местах скопления большого количества людей предусматривает наличие и связанное взаимодействие:

  1. Каналов вентиляции, изготовленных из специальных материалов и покрытых огнестойким составом или независимых коммуникаций, имеющих отдельные воздуховоды и вентиляторы.
    Обычно эти конструкции имеют большое поперечное сечение и изготовлены из черной стали, толщиной не меньше 1,2 мм, обеспечивающей устойчивость приспособления к действию высоких температур.
  2.  Термостойких установок для удаления гари, имеющие расход воздуха не менее 20000 кубометров в час и обладающие работоспособностью в условиях высоких температур. Такие вентиляторы устанавливаются на крыше жилого сооружения, приводятся в действие при поступлении сигнала с автоматической аппаратуры и способны совмещать удаление образующихся газов и подачу воздуха.
  3. Клапаны для предотвращения попадания продуктов сгорания в зону других сооружений нормально открытого типа монтируются в системах воздушного теплоснабжения и кондиционирования, вентиляциях общеобменного типа.
  4. Дымовые клапана используются в комплексе вентиляции для выведения дыма и служат для сбора образующихся газов и направления их в шахты, обеспечивающие их выведение во внешнюю среду.
  5. Клапаны двойного действия, устанавливаемые в основной системе воздухообмена, выполняют при возгорании роль клапана огнезадерживающего типа. После устранения источника возгорания, приспособления переводятся в открытое положение, обеспечивающее выведение дыма или паров, при оборудовании здания газовой или порошковой системой тушения пожара.
  6. Противопожарными клапанами нормально закрытого типа оборудуется приточная противодымная вентиляция. При отсутствии угрозы приспособления находятся в закрытом положении, после приема управляющего сигнала с системы управления автоматического типа(АСУ), они открываются для устранения чада, образующегося при горении.
  7. Технологические люки дымоудаления, автоматически открывающиеся при возгорании, устанавливаются на крышах зданий и в отсутствии угрозы могут обеспечивать вентиляцию или освещение (световые купола или зенитные фонари).

Распространенные элементы системы

Перечисленные элементы в различных комбинациях могут входить в состав общей системы, обеспечивающей дымоудаление в многоэтажных жилых домах, больницах, атриумах, крытых рынках.

Среди перечисленных элементов есть конструкции специального типа, например вентиляторы для создания избыточного давления, обеспечивающего компенсацию дымоудаления. Такие устройства используются не во всех зданиях, перечень объектов, подлежащих обязательной установке противодымных систем оговаривается нормами СНиП и Федеральными Законами, в частности ФЗ №69 от 21.12.1994 «О пожарной безопасности». Остальные изделия, обеспечивающие устранение продуктов горения имеют общее назначение и могут использоваться при строительстве и монтаже систем вентиляции для зданий, необходимость обустройства которых не оговорена законодательством (шахты, клапаны различных конструкций).

Виды систем дымоудаления

Вентиляция дымоудаления бывает приточной и вытяжной.

Особенности работы:

  1. Приточная сеть работает так: в область образования дыма поступает большое количество свежего воздуха. За счет создания избыточного давления продукты горения устраняются через естественные отверстия и сеть вентиляции.
  2. Вытяжная может быть естественной, но чаще всего оборудуется принудительная. Принцип работы – вытягивание продуктов сгорания за пределы помещения. За эффективность работы вытяжной СДУ отвечают клапаны дымовыведения, дымососные устройства, вентиляторы. Оборудование монтируется внутри дымовых шахт или снаружи сооружений в зонах выхода шахт. Вентиляторы интегрируются на входе или выходе воздуховода.

Принцип работы системы удаления дыма из коридоров

В случае возникновения пожара в помещении и поступлении дыма в коридор срабатывает система автоматики, которая открывает клапаны дымоудаления в коридоре. При этом клапаны открываются только на том этаже, где возникло задымление. Вентилятор дымоудаления обеспечивает разреженность воздуха в коридоре. Так как нет притока свежего воздуха в коридор из-за закрытых дверей за счет приборов самозакрытия, система дымоудаления будет работать не эффективно. Вся система теряет эффективность, пока не откроется дверь.

Обратно компенсирующий клапан в системе дымоудаления из коридоров

Для решения данной проблемы при проектировании системы дымоудаления коридоров предусматривают установку обратно компенсирующих клапанов на этажах здания. При этом в случае пожара и включении системы дымоудаления коридора включается вентилятор, открываются клапаны дымоудаления и обратнокомпенсирующий клапан, который обеспечивает приток свежего воздуха.

Обратнокомпенсирующий клапан устанавливается на наружной стене здания рядом с дверьми путем эвакуации. Когда происходит отключение системы дымоудаления из коридора, вентиляторы отключаются, давление повышается и обратнокомпенсирующий клапан закрывается.

Кроме того, использование обратнокомпенсирующего клапана позволит снизить приток воздуха к очагу возгорания, если окна и двери в квартире открыты.

Клапан дымоудаления в системе дымоудаление из коридоров

Клапан дымоудаления является одним из основных элементов системы дымоудаления из коридоров. При его установке в вертикальных узких шахтах дымоудаления в многоэтажных зданиях нижняя часть клапана, расположенная под крышкой, обеспечивает гораздо меньший расход воздуха.

Для обеспечения расчетного расхода дыма в вертикальных шахтах клапан дымоудаления должен монтироваться так, чтобы ось, на которой крепится крышка, ориентировалась вертикально.

Это существенно увеличит расход воздуха, следовательно, система будет функционировать более эффективно.

Не менее важным элементом в системе дымоудаления из коридоров является декоративная решетка на клапанах дымоудаления. Наиболее предпочтительным является использование решетки типа “рабица”, т.к. она вносит минимальное сопротивление для потока воздуха.

Важным обстоятельством является тот факт, что согласно НПБ 23-2010 “Противодымная защита зданий и сооружений. Методы приёмо-сдаточных испытаний” измерение потока воздуха, проходящего через клапан дымоудаления, измеряется при снятой решетке. Поэтому в проекте необходимо предусмотреть запас по производительности с учетом потерь на сопротивление решетки.

Таким образом, эффективная система дымоудаления из коридора состоит из:

  • Обратнокомпенсирующего клапана, который установлен на каждом этаже здания;
  • Клапанов для блокировки естественной системы вентиляции;
  • Клапана дымоудаления.

Стоимость монтажных работ и дополнительные услуги

Какая стоимость монтажных работ?

Стоимость рассчитывается исходя из типа объекта, площади помещения, нормы воздухообмена, используемого оборудования, а также общего уровня сложности монтажных работ и необходимости привлечения промышленных альпинистов и спецтехники.

Цены на монтаж дымоудаления под ключ стартуют от 15 000 рублей за м². В стоимость входит проектирование и комплекс монтажных и пуско-наладочных работ.

Цены на монтажные работы начинаются от 500 рублей за м². Узнать точные расценки вы можете в нашем прайс-листе.

Для точного расчета стоимости монтажа системы дымоудаления свяжитесь с нашим проектным менеджером, он проконсультирует по всем вопросам, согласует выезд инженера и предоставит развернутое КП в течение 72 часов после получения всех исходных данных.

Какие сроки монтажа?

Согласование монтажных схем и составление графика работ занимает около 2 дней.

Сроки выполнения монтажных работ зависят от сложности объекта, например, для среднего цеха, срок монтажа может занимать от 3 недели до 3 месяцев.

Пусконаладочные работы и настройка автоматики в среднем занимают от 12 до 24 часов.

Какой порядок выполнения работ?

После выезда инженера и получения всех исходных данных, мы разработаем проект системы дымоудаления с учетом типа объекта, площади помещения, норм воздухообмена в соответствии с нормативной документацией и техническим заданием. Согласуем стоимость и сроки проведения работ.

Предоставим производительное оборудование и расходные материалы по выгодным ценам и произведем монтаж воздуховодов, приточных и вытяжных установок, щитов управления, вентиляторов и клапанов дымоудаления в оговоренные сроки.

Проведем огнезащитную обработку воздуховодов и установим систему автоматики, которая обеспечит бесперебойную работу системы дымоудаления и противодымной вентиляции, произведем пуско-наладочные работы и протестируем систему.

По завершению всех работ вынесем мусор и произведем уборку помещения.

Выдадим заказчику необходимую документацию:

  • Паспорта производителей.
  • Инструкцию по пользованию оборудованием.
  • Исполнительные схемы.
  • Сертификаты.
  • Акты испытаний.

Какие есть дополнительные услуги?

  • Проверить вашего подрядчика. Если вы столкнулись с недобросовестным подрядчиком или просто не уверены в качестве оказанной услуги, то мы бесплатно проверим проект.
  • Проверить и исправить готовый проект. Поможем доработать и внести корректировки в проекты, разработанные предыдущими подрядчиками, пройти проверки контролирующих инстанций.
  • Провести аудит установленной системы дымоудаления. Произведем замеры, испытания, найдем и устраним сбои и неисправности.
  • Модернизировать систему дымоудаления. Внедрим системы автоматизации и облегчим управление и контроль над работой противодымных систем, устраним возможные сбои в работе и минимизируем влияние человеческого фактора.
  • Регулярное техническое обслуживание. Поддержим работоспособность, увеличим ресурс работы оборудования, обеспечим сопровождение во время проверок.
  • Выполнить чистку и дезинфекцию системы. Для чистки и дезинфекции будем использовать безопасные препараты и современное оборудование, соответствующее всем требованиям.
  • А также организовать консультацию с руководителем монтажно-сервисного отдела или руководителем проектного отдела

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

  • СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
  • СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
  • НПБ 239-97 о проверке огнестойкости воздуховодов.
  • НПБ 241-97 о противопожарных клапанах систем вентиляции.
  • НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
  • НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
  • Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

  • Холлов/коридоров строений общественного или жилого назначения выше 28 м.
  • Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
  • Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
  • Общих коридоров зданий с незадымляемыми лестничными клетками.
  • Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
  • Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
  • Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
  • Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
  • Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

  • Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
  • С системами порошкового/газового АУПТ.
  • Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

  • Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
  • Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
  • Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

  • Клапана дымоудаления, называемые также дымоприемными устройствами.
  • Вентиляторы для удаления плотного дымового потока.
  • Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
  • Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
  • Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Какое оборудование используется для пожарного дымоудаления

Внимательно изучив принцип работы СДУ, можно заключить, что для ее создания требуется большое число различных технологических решений. Их основу составляют:

  • Дымоприемные устройства

  • Вентиляторы для удаления дыма и его компенсации свежим воздухом

  • Огнестойкие вентиляционные короба

  • Шахты, магистральные каналы

  • Огнезадерживающие клапаны, предназначенные для ограничения распространения пожара по общеобменной вентиляции

Оборудование, используемое для организации противодымной защиты, можно условно поделить на две категории:

  • Специального
  • Общего назначения.

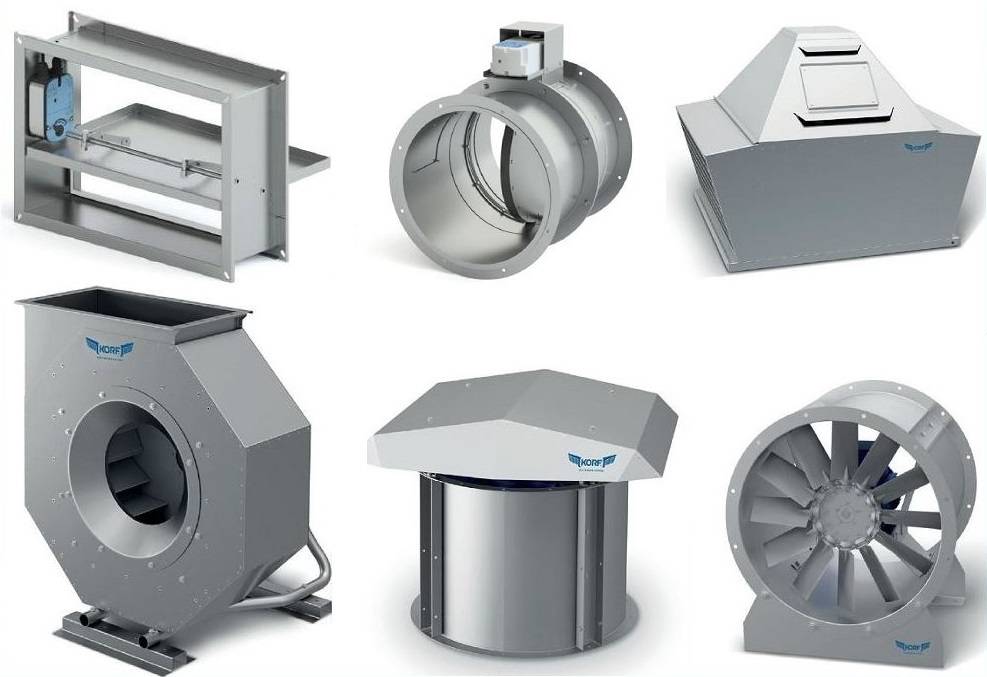

Оборудование для систем дымоудаления

Каждое из решений имеет свои преимущества и недостатки.

Как создается система пожарного дымоудаления и кто этим занимается

Организация СДУ требует наличия высокой профессиональной подготовки, глубокого понимания разнообразных физико-химических процессов, умения быстро и безошибочно ориентироваться в действующей нормативно-правовой и технической документации. Все это есть у сотрудников компании “Авитек-Инжиниринг”, к которым вы можете обратиться за помощью в разработке противодымной защиты.

Этот процесс будет включать в себя несколько основных этапов:

  1. Сбор первичной информации, ее анализ, составление технического задания на разработку СДУ

  2. Проведение аэродинамических  расчетов системы пожарного дымоудаления, определение требуемой мощности и прочих параметров будущей противодымной защиты

  3. Разработка документации стадии «П», экспертиза и согласование проекта

  4. Подготовка рабочей документации стадии «Р», формирование сметы

  5. Закупка материалов и оборудования

  6. Реализация проекта системы дымоудаления, проведение пусконаладочных работ

После установки элементов противодымной защиты в обязательном порядке проводится проверка их работоспособности. В ходе тестов и испытаний оценивается уровень исправности агрегатов, шахт и магистралей, а также определяется степень их соответствия проектной документации и заявленным пределам огневой стойкости. Итоговая сдача в эксплуатацию осуществляется с участием государственной комиссии, членами которой являются представители надзорных органов.

После приемки и ввода в эксплуатацию СДУ работа не заканчивается. Уже готовая система пожарного дымоудаления нуждается в регулярном техническом обслуживании и своевременных проверках. Их должна выполнять компания, лицензированная на этот вид деятельности. Аудит может проводиться ежемесячно или ежеквартально, а его результаты и меры, принятые для устранения обнаруженных недочетов, регистрируются в специальном журнале.

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Технологии

Крепление воздуховодов выполняется в соответствии с рабочей документацией. Крепления горизонтальных воздуховодов устанавливаются на расстоянии не более шести метров друг от друга. Крепление воздуховодов вертикальной установки устанавливается на расстоянии не более четырех метров друг от друга. Болты на фланцевых соединениях должны быть затянуты, гайки болтов располагаются с одной стороны фланца. При монтаже воздуховодов дымоудаления, фланцевые соединения уплотняются асбестовым шнуром. При стягивании фланцев воздуховодов болтами, шнур закладывается таким образом, чтобы не оставалось щелей. Если в воздуховодах возможна конденсация влаги, конструкция монтируется с уклоном в сторону движения воздуха. В этом случае монтируется дренажная система для слива конденсата.

Места прохода транзитных воздуховодов через стену, перегородки, уплотняются негорючими материалами. Вентиляторы дымоудаления и дымозащиты устанавливаются в помещениях с противопожарными перегородками. Допускается установка вентиляторов на кровле, или снаружи здания. При установке вентиляторов вне специальных помещений, монтируется специальное ограждение (сетка), чтобы исключить доступ посторонних лиц.

Воздухозаборные решетки для вентиляторов подпора воздуха устанавливаются на расстоянии не менее шести метров от места выброса дыма от вентиляторов дымоудаления.

Монтаж обратных клапанов у вентиляторов не проводится, в случае больших теплоизбытков в обслуживаемых зданиях. Вентиляторы соединяются с сетью воздуховодов без использования гибких вставок. Основание вентилятора жестко крепится к фундаменту для установки вентилятора.

Клапана дымоудаления устанавливаются на шахтах дымоудаления под потолком. При необходимости, для клапанов дымоудаления монтируются ограждения металлические (декоративные решетки). К системе дымоудаления присоединяется не более двух клапанов на первом этаже. Установленные клапаны должны свободно открываться в проем шахты дымоудаления.

Огнезащитный состав наносится на воздуховод для обеспечения необходимого предела огнестойкости. Перед нанесением огнезащитного состава подготавливается поверхность воздуховодов. Воздуховоды и сварные короба очищаются от грязи и масляных пятен. Конструкции с огнестойкостью Еi90 и выше, армируются штукатурной сеткой. Огнезащитный состав на поверхность деталей наносится с помощью пневмораспылительной установки или вручную с помощью шпателя.

По окончании монтажных работ проводится комплексное апробирование систем дымоудаления и дымозащиты.

Мастера сразу составят план конструкции и смету на материалы. Также с компанией будет легче заключить договор на последующее обслуживание приборов.

Перед началом монтажных работ составляется индивидуальный план системы дымоудаления для объекта и проводится расчет необходимых материалов. На данном этапе учитываются все особенности здания — количество этажей, огнестойкость строительных материалов, степень изоляции помещений и многое другое.

Приборы дымоудаления зачастую соединяют с системой общей вентиляции — это экономит средства, строительные материалы и время монтажа. Однако куда большую эффективность обеспечивает установка отдельных вентиляционных шахт для системы дымоудаления и подпора воздуха.Важна также синхронизация работы вентиляции с другими противопожарными приборами.

Установка вентиляции дымоудаления начинается с проведения воздуховодов в соответствии с принятым планом. Затем приступают к монтажу вентиляторов , обеспечивающих дымоудаление и подпор воздуха. Это могут быть радиальные, осевые или крышевые вентиляторы.

Чтобы добиться необходимого уровня огнестойкости системы, воздушные шахты обрабатываются специальными составами. После этого проводится комплексная установка клапанов системы. Как правило, их равномерно размещают в помещениях здания, под потолком. Монтаж вентиляции завершается установкой датчиков задымления и системы оповещения.

После установки необходимо провести налаживание работы всех элементов системы. Все возникшие неполадки рекомендуется устранить уже на этом этапе.

Шкафы управления противопожарным вентилятором, соответствующие нормам.

Эти шкафы имеют все, что необходимо чтобы соответствовать нормам:

1. Шкафы имеют возможность запуска, напряжением 24В, что снимает проблемы с контролем целостности.

2. Имеют режимы работы Ручной/автоматический

3. Шкафы выдают исчерпывающие сигналы диспетчеризации: Работа, Автоматика, Авария.

4. Осуществляется контроль всех цепей в том числе и силовых.

5. Имеется возможность внешнего ручного управления и управления с панели шкафа.

6. Ну и самое главное — сертификат соответствия федеральному закону №ФЗ-123.

Болид.

ШКП-10 14925₽.

Шкаф контрольно-пусковой. Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления С2000-СП4, стоимостью 2200₽.

Плазма-Т.

ШУВ 11кВт 15332₽.

Шкаф управления трехфазным двигателем насоса/вентилятора мощностью до 11кВт с прямым пуском комплектация DEK, IP31. Цепей управления клапаном нет — тоже надо что-то делать.

Рубеж.

ШУН/В-15-00 прот.R3 29000₽.

Сравнение этого шкафа с другими не совсем корректное, поскольку этот шкаф сам является адресным устройством, то-есть к нему необходимо подключить только один провод адресной линии связи и не нужен прибор или модуль для шлейфов контроля и линии пуска.

Управление и диспетчеризация происходит по адресной сети.

Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления МДУ-1, стоимостью 2280₽.

Виды систем

Помимо разделения на статические и динамические СДУ, специалисты приводят следующую классификацию разновидностей установок по удалению гари из помещения:

Естественная система избавления от продуктов сгорания не предусматривает использование системы компенсации, содержит минимальное количество рабочих механизмов и требует для работы минимальное количество электрической энергии и материальных вложений.
Обратите внимание! Недостатком этой системы СДУ является трудность обеспечения работы системы при порывах ветра и сложность в обеспечении защиты самооткрывающимся клапанам и фрамугам, расположенным на кровле здания.
Механическая СДУ предусматривает создание подпора воздуха при помощи осевого вентилятора, располагающегося на крыше и обеспечивающего нагнетание воздуха, для создания воздушного барьера, препятствующего расширению области локализации задымления. Этот тип конструкции отличается сравнительно небольшими параметрами воздуховодов (400*800мм), однако не имеет ограничений в скорости передвижения рабочего вещества по системе.
Приточная вентиляция, принцип работы которой состоит в обеспечении доступа воздуха через клапана, расположенные в шахтах СДУ и приток через проемы во внешних стенах сооружения или использования устройства по типу газовой колонки с принудительным дымоудалением

Однако проведение компенсации дымоудаления из коридоров общественных зданий при выборе такой системы предусматривает использование воздуховодов, имеющих большие габариты (600*1000 мм), что в свою очередь уменьшает высоту потолка и усложняет монтаж других коммуникаций.
Вытяжная конструкция может сочетаться с естественной системой обеспечения воздухообмена в помещении и дополнительно оборудоваться клапанами, обеспечивающими направление потоков дыма в шахту для выведения наружу. В качестве одного из конструктивных решений, обеспечивающих выведение продуктов сгорания с небольшой площади, например с этажа, является использование пристенного вентилятора, имеющего скорость движения потока не менее 20 м/с.

Разновидности систем

Выбор схемы СДУ будет зависеть от этажности здания, его общей площади, наличия ограждающих конструкций, препятствующих распространению дыма, мощности используемых вентиляторов, наличия коммуникаций внутри стен здания и других факторов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
