Схемы подключения водонагревателя к водопроводу: как не наделать ошибок при монтаже бойлера

Виды водонагревателей

Можно выбрать подогреватель на любой вкус

В настоящее время применяют нагреватели двух типов, отличающиеся принципом нагрева воды:

1. Проточные – скоростного действия, нагревающие среду по факту включения крана. Агрегат не имеет ограничения по объему отпускаемой воды, но потребляет большую мощность, необходимую для мгновенного нагрева среды.
2. Накопительные самые востребованные в жилищном хозяйстве – имеют бак для хранения и подготовки горячей воды. Она нагревается постепенно от 30 мин до 2 часов, что зависит от выбранного режима. Источником служит электричество, газ или вторичный источник тепла в комбинированных котлах. После достижения рабочей температуры, она поддерживается постоянной, по принципу работы бака-аккумулятора.

По виду энергии бойлеры классифицируются на газовые и электрические. Первые наиболее экономичные, но самостоятельно их устанавливать нельзя, поскольку они относятся к объектам повышенной опасности и могут подключаться, и настраиваться только специалистами газоснабжающей организации.

Электроводонагреватели, конструкционно выполнены так, что могут быть установлены самостоятельно покупателями, при условии выполнения инструкций завода-изготовителя.

Алгоритм выполнения схемы установки для нагрева горячей воды:

1. Выбор оборудования по мощности и объему.
2. Выбор места установки.
3. Приобретение материалов и монтажных инструментов.
4. Выбор схемы установки.
5. Обвязка накопительного водонагревателя с внутридомовыми инженерными сетями: вода и электро.
6. Опрессовка схемы горячей воды и запуск в эксплуатацию.

Плюсы и минусы накопительного прибора

Накопительный водонагреватель отличается высокой эффективностью в быту. Вода в системе накопительного типа нагревается до нужной температуры и в баке удерживается этот температурный режим. На основании этой особенности в работе прибора можно говорить о его преимуществах над проточным электрическим водонагревателем:

• Всегда есть в запасе горячая вода.
• Прибор обеспечивает горячей водой одновременно несколько потребителей.
• Не нужно проводить дополнительную электропроводку к прибору. Потребление бойлера от 0,8 до 2,5 кВт.
• Работа прибора не зависит от мощности подачи воды в трубопроводе.
• Вода нагревается до горячего состояния.
• Не теряется температура воды длительное время за счет высокой теплоизоляции бака.

Недостатки в работе прибора:

• На обогрев жидкости требуется время, которое зависит от объема бака. Чем больше емкость, тем дольше вода нагревается.
• При условии не частого использования накопителя, жидкость время от времени в баке подогревается до нужной температуры заново. Затрачивается электроэнергия.
• Объемный бак требует для своего монтажа большого пространства.
• Бойлеры с ручной регулировкой не рекомендуется размещать в удаленной комнате и в труднодоступном месте.
• Негативно воздействует на работу бойлера грязная вода в трубопроводе. Накопитель быстро выходит из строя. Когда он уже установлен, прибор нуждается в проведении осмотра важных узлов для профилактики.

Что необходимо учесть перед началом монтажа?

При самостоятельном монтаже нужно четко придерживаться правил, чтобы техника без поломок служила годами. Суть вопроса заключается в том, какой именно нагреватель воды выбрали: накопительный или проточный (электрический). Оба отлично справляются со своей задачей, но по действию работы отличаются.

1. Первый с баком и ТЭНом, в котором греется вода.
2. Для второго характерно то, что через колбу с нагревательным элементом проходит струя и под напором прогревается до установленной температуры.

Понятно, что подключение водонагревателя к водопроводу будет отличаться в зависимости от типа техники. Монтаж накопительных моделей проще, чем проточников. Они бюджетнее и не так требовательны к качеству электросети. По этой причине накопительную технику выбирают чаще. Если же нужно  в считанные секунды получать кипяток, подключение проточного водонагревателя к водопроводу подойдет больше, но стоит подготовиться к существенным расходам электричества.

Какой бы вид девайса не пришлось подключать, важно изучить инструкции производителя и выбрать подходящее место для монтажа. При определении локации стоит учитывать нюансы. Доступность

Доступность

Подсоединение водонагревателя к водопроводу должно проводиться там, где к нему можно беспрепятственно подступиться и обслуживать.

Надежность

Нужна крепкая стена (не из гипсокартона), чтобы выдерживала вес бойлера с полным баком.

Уверенность в электропроводке

Важно «прозвонить» ее перед началом подсоединения. Добротность труб, стояков, фильтров для воды. Добротность труб, стояков, фильтров для воды

Добротность труб, стояков, фильтров для воды

От качества водного напора зависит функционирование нагревателя.

Интересная статья: Какой лучший бюджетный бойлер: обзор Топ-5 моделей стоимостью до 5 тыс. грн

Типы водопровода

Варианты подключения настенных водонагревателей могут сильно различаться в зависимости от типовых особенностей водопровода. Надежность соединения полипропиленовых труб обеспечивается специальными оконечными муфтами и поворотами. Трубы должны быть стабилизированными, с наличием дополнительного армирующего слоя в виде алюминиевой фольги.

Схемы разводки водопровода для подключения водонагревателя

Подключение к металлическому водопроводу выполняется при помощи специальных хомутов, выдерживающих значительные нагрузки и обладающих так называемой «врезкой» в виде специального патрубка.

Особой популярностью пользуются легкие и прочные, удобные в установке и эксплуатации металлопластиковые трубопроводы, монтаж которых осуществляется открытым способом.

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции — предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

• Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера — вначале через тройник ставится сливной кран, а после него предохранительный клапан.
  Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
• В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
• Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

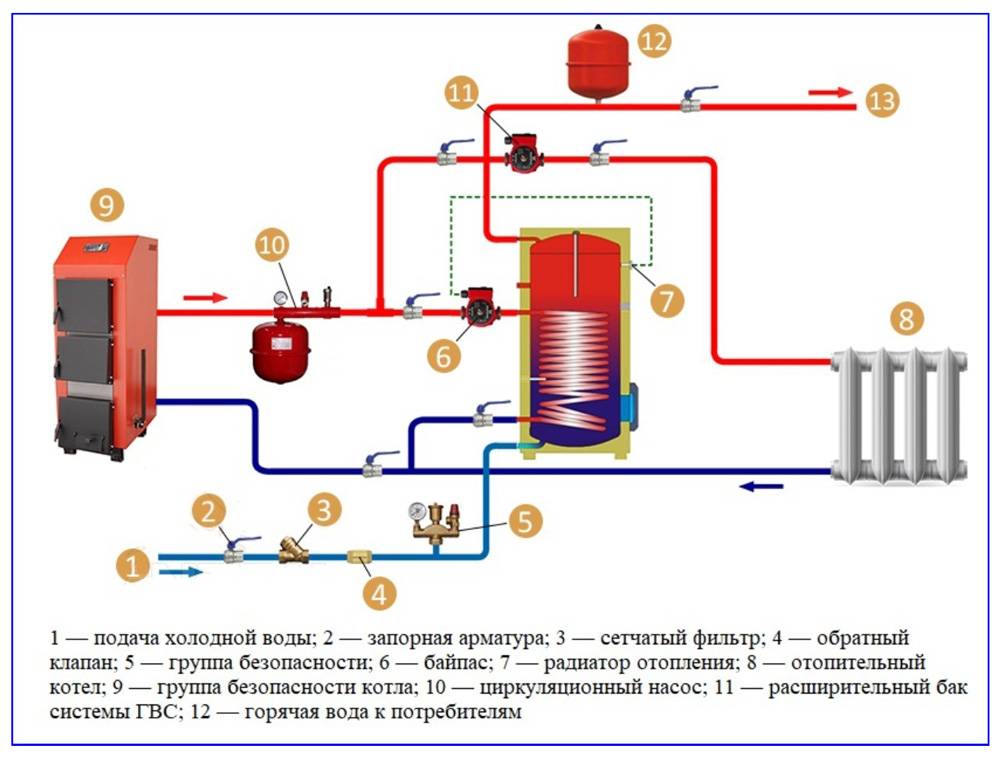

Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

1. Первый аналогичен монтажу бойлера с электрическим нагревателем — ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
2. Второй способ грамотного подключения бойлера к системе водоподачи — применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:

• Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
• При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

Подключение бойлера к водопроводу в доме с накопительным резервуаром

5 советов по выбору места для бойлера

Если планируется своими руками устанавливать на даче или в частном доме, квартире нагреватель, важно предварительно определить наиболее подходящий участок для его крепления. Это обусловлено крупными габаритами накопительного агрегата и его существенным весом

Основные рекомендации:

допустимо располагать устройство только на несущей вертикальной конструкции;
принимают в расчет конструкцию нагревателя (горизонтально или вертикально ориентированный корпус), способ подведения коммуникаций системы водоснабжения;
агрегат следует располагать как можно ближе к источнику воды;
важно предусмотреть доступ к устройству для выполнения ремонта или проведения обслуживания;
бойлер желательно располагать ниже — на уровне средней линии стены, что обусловлено влиянием давления в системе водоснабжения на эффективность работы агрегата.

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

• рулетка и уровень;
• перфоратор и насадки;
• щипцы и кусачки;
• разводной и гаечный ключи;
• тройники и запорная арматура;
• трубы для горячего водовода;
• фитинги для соединения с водопроводной системой;
• ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
• гибкие соединительные шланги;
• 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

• перфоратор с оснасткой или дрель-шуруповерт;
• обжимной инструмент (стриппер) и плоскогубцы;
• рожковые и разводной ключи;
• отвертка и молоток;
• устройство защитного отключения с подходящими характеристиками;
• металлопластиковая труба;
• тройник;
• ФУМ-лента;
• розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия; предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет). Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Распространённые ошибки монтажа

Производитель ссылаясь на нормы СНИП требует при монтаже выполнять изоляцию на трубах ХВС/ГВС слоем – 20 мм и теплопроводностью – 0,030 Вт/м2. При этом изолируют и трубу, и все компоненты.

Страдают без изоляции и сети ХВС, являясь местом, где массово обирается конденсат, создающий антисанитарию. Еще одна распространённая ошибка – монтаж без расширительного бачка, особенно для баков объемами 200 л и более.

Перечень других нарушений:

1. Электрический кабель проведен в высокотемпературной зоне или на острых металлических поверхностях.
2. Нарушен порядок присоединения к водопроводу, указанного в схеме заводом – изготовителем.
3. Нарушен вертикальный/горизонтальный уровень установки.
4. Нет контура заземления обогревателя.
5. Параметры электросети не соответствуют требованиям завода-изготовителя указанного в паспортных данных.

Перед запуском устройства необходимо внимательно осмотреть схему, любая, даже самая маленькая ошибка в установке может стать роковой во время его эксплуатации, поэтому каждый уважающий себя хозяин, должен знать, как правильно подключить бойлер.
