Как сделать смесительный узел своими руками
Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.
Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:
- 2х или 3х ходовый клапан;
- специальные гайки;
- воздухоотводчик ручного типа;
- клапан обратки;
- зажимы;
- кран шарового типа;
- циркуляционный насос;
- тройники;
- устройства для определения температуры.
Узел смешения для теплого пола
Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:
- спаять из тройников из полипропилена;
- скрутить из тройников.
В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.
Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.
Третьим этапом является сооружение насоса. Насосный узел для теплого пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.
Насосный узел для теплого пола
Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок. Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.
Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.
Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй — к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки — подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.
Термосмесительный узел для теплого пола
Какой котел подойдет для функционирования системы?
Чтобы водяной теплый пол функционировал, необходимо подключение нагревательного котла. Именно поэтому не рекомендуется такие системы использовать в квартирах. Большой котел поставить очень трудно, так как места для него просто нет, а подключение к системе центрального отопления приводит к сильному падению уровня давления во всем стояке.
Схема подключения водяного теплого пола к котлу.
Для частного дома вариант установки водяного теплого пола является оптимальным. Тут есть возможность подключения большого котла, который будет снабжать горячей водой весь дом. Особых проблем такая работы не вызывает, зато система будет работать круглый год бесперебойно. Выбирать оборудование необходимо, ориентируясь на его мощность. Расчет тут не очень сложный, надо вычислить мощность всех теплых полов и прибавлять 15-20%.
Чтобы обеспечить работу котла и системы в целом, требуется установка циркуляционного насоса или нескольких. Это обеспечит движение теплоносителя по системе, правильное распределение тепла. Сама схема подключения к котлу выглядит таким образом: сначала идет сам котел, который обеспечивает нагрев воды до 70°C, после него устанавливается специальная группа безопасности, расширительный бак. Затем подающая труба идет к коллектору, выполняется разводка теплого пола. Между подающей трубой и коллектором устанавливается специальный насосно-смесительный узел, который и обеспечивает подачу и ровную работу теплого пола. Обратка системы идет в отдельный собирающий коллектор, проходит через насосно-смесительный узел, затем она попадает обратно в котел для нагрева уже остывшей воды. Обычно на обратной трассе температура теплоносителя уже составляет 30°C.
Нюансы монтажа
Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.
Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.
Подключение через трёхходовой клапан
Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.
Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
- Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
- Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.
Клапан смесительный трехходовой
Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.
Как работать с трубами и когда можно проверять систему
Бухта разматывается постепенно, в процессе этого выполняется раскладка. Цельная труба возвращается к распределителю. Патрубки гребенок коллектора соединяются с контуром. Если вас интересует вопрос о том, как правильно подключить водяной теплый пол, вы должны знать, что на следующем этапе нужно будете установить отопительный контур и проверить после этого систему на плотность соединений и прочность. После того как было осуществлено тестирование и пробный запуск, можно начинать заливку цементной стяжки. Напольное покрытие восстанавливается после полного высыхания раствора.
Прямое подключение к отдельному котлу под теплый пол
Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее
Но есть важное ограничение:. Лучше всего с отоплением пола справляется конденсационный котел
В низкотемпературном режиме он выдает максимальный для себя КПД
Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

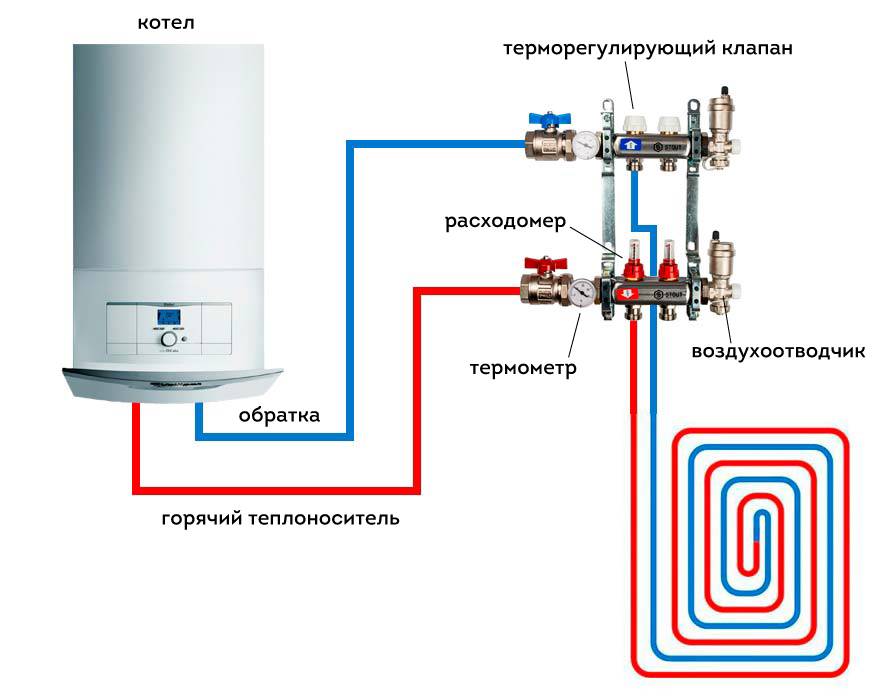

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.
Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.
Подходящие системы отопления
Если в доме уже имеется теплоноситель, то способы подключения теплого пола к системе отопления будут зависеть от его типа.
Если речь идет об однотрубной системе, то потребуется дополнительный радиатор.
Двухтрубная уже предполагает наличие труб с горячей жидкостью и труб, необходимых для обратного отвода воды к теплоносителю для очередного нагрева.
Правильное определение порядка соединения водопровода и коллектора дает в результате самый простой и надежный способ подключения теплого пола.
Важно. Нежелательно использовать гравитационный принцип продвижения жидкости, так как он ведет к тому, что вода не может справиться с гидравлическим сопротивлением, образующимся из-за разных диаметров, ввиду чего может полностью блокироваться работа системы
Монтаж труб водяного теплого пола и заливка стяжки
В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.
Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке
Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт
Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам
Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.
Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.
Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.
Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.
Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей
Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением
Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия
Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.
Важные нюансы формирования стяжки теплого пола
Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.
- Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
- Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.
Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.
Смесительные клапаны
При подключении коллектора используют два типа смесительные клапаны: двух и трехходовых. Они предназначены для смешения жидкостей: горячей, которая поступает из котла и охлажденной, соответственно, из отопительного контура. Управляют ими в ручном или автоматическом режиме – требует дополнительной установки сервопривода или управляющего устройства.
Трехходовые используют, как правило, для коллекторов, предназначенных для обогрева больших помещений с площадью более 200 кв. м. В такие схемы также включают погодозависимые датчики, которые запрограммированы на определение требуемой температуры пола, исходя от внешних условий.
Двухходовые используют для помещений с меньшей площадью – меньше 200 м2. В подобной схеме температуру пола регулирует клапаном. При необходимости он сам добавляет горячую жидкость, поступающую из котла или, наоборот, воду из обработки. Если коллектор настроен правильно, то совершенно исключается перегрев пола. Схемы с двухходовым клапаном обеспечивают плавность и стабильность регулировки.
Есть еще немало других схем коллекторов и типов установки.
Структура системы
Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.
Водяной теплый пол по деревянному перекрытию
Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.
Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.
Структура теплого пола, выполненного монолитным способом
Как видите, пирог пола при монолитном исполнении состоит из:
- чернового основания;
- фольгированного утеплителя;
Фольгированный утеплитель
- системы труб с теплоносителем;
- пескоцементной стяжки.
Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.
Что влияет на энергопотребление теплого пола
Принцип работы водяного пола
Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.
Схема работы водяного теплого пола
Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.
- Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
- Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
- Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.
Коллектор для теплого пола
Какие трубы для тёплого пола лучше
В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:
PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;
Трубы для теплого пола (PEX)
- PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
- PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;
Металлопластиковые трубы PERT/AL/PERT
очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.
Нержавеющая гофрированная труба
Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.
Варианты укладки труб теплого пола
Подбор мощности теплого пола
Расчет теплого пола
Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:
- площади пола, который требуется прогревать;
- вида нужного обогрева (дополнительный или основной);
- типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).
Расчет мощности теплого пола
При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.
Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.
Устройство модуля подключения
Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.
Основные составляющие:
- циркуляционный насос;
- перепускной клапан;
- воздухоотводчик;
- фильтр;
- смеситель;
- запорные краны.
Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.
К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:
- точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
- между обратной и подготовленной — смешанной водой постоянный байпас;
- внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
- собственная защита от перегрева;
- встроенные сетчатые фильтры;
- крепление в любом положении.
Площадь обогреваемых полов зависит от мощности выбранного насоса.
Семь «за» в пользу теплого пола
В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:
- Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
- Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
- Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
- Привлекательность. Все элементы скрыты и не портят интерьер.
- Совместимость. Полы водяные можно применять под большинство финишных материалов.
- Цена. Установка такой системы потребует не очень большого бюджета.
- Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.
Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.
Подсоединения теплого пола в матах
Способ подключения нагревательных матов точно такой же, как у кабеля. Потому что это он и есть, только уложенный и закрепленный к стекловолоконной сетке с определенным шагом. В зависимости от используемого кабеля (одно- или двухжильный) способ подключения будет или двумя концами, или одним.
Сложность процесса и увеличение расхода дополнительных материалов может возникнуть при использовании одножильного элемента подогрева. Чтобы это снизить и уменьшить, нужно правильно сформировать схему раскладки мата на полу. Чем ближе окажется дальний конец к температурному регулятору, тем лучше. Для дальнего конца надо будет докупить нагревательный кабель той же мощности и сечения, что расположенный на матах. Его длина – от конца до клеммы.
Обычно раскладка нагревательных матов проводится кусками. Можно сделать так, чтобы дальний конец оказался рядом с клеммой. Для этого куски соединяют в последовательную цепь, как показано на фото ниже.
Подключение мата с одножильным кабелем
Маты с двухжильным нагревательным элементом тоже при необходимости соединяются последовательно
Но здесь неважно, где окажется дальний конец кабеля, потому что подключаться к терморегулятору будет только один – ближний
Подключение мата с двухжильным кабелем
Можно кабельный теплый пол и маты подключать отрезками по отдельности. То есть создать отопление, которое работает именно участками, независящими друг от друга. Здесь создается схема с параллельным подключением каждого отрезка. Для этого в питающую сеть устанавливается клеммная коробка, от которой ведутся ответвления к каждому участку теплого пола.
Можно использовать комбинированный вариант, где устанавливаются нагревательный кабель и маты. Все зависит от конфигурации площади, на которой организуется отопительная система. К примеру, на кухне может посередине стоять остров, под который отопление монтировать не надо. Вот тут и пригодиться комбинация двух разновидностей. На фотографии ниже как раз несколько таких вариантов показано.
Варианты соединения отрезков мат
Также есть статья на тему «Типовые технологии монтажа электрического теплого пола»
Краткий итог
Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.
Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).
Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.
Выводы и полезное видео по теме
В подобранных видеороликах много интересной и полезной информации о выборе схем сооружения водяных тёплых полов и материалов, о правильном монтаже труб и гидравлических испытаниях.
Практические советы по укладке труб:
Как проводить опрессовку:
Правила монтажа от профессионалов:
Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций.
Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.
Вы своими руками собрали и установили дома теплый водяной пол? Расскажите, с какими трудностями вам пришлось столкнуться.
Выводы и полезное видео по теме
Обзор способов подключения:
Вариант подключения контура без коллектора:
Как собрать насосно-смесительный узел
При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.
Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.
Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои в блоке ниже, добавляйте фотографии и рекомендации.
