Схема отопления от газового котла в двухэтажном доме: обзор и сравнение лучших схем отопления

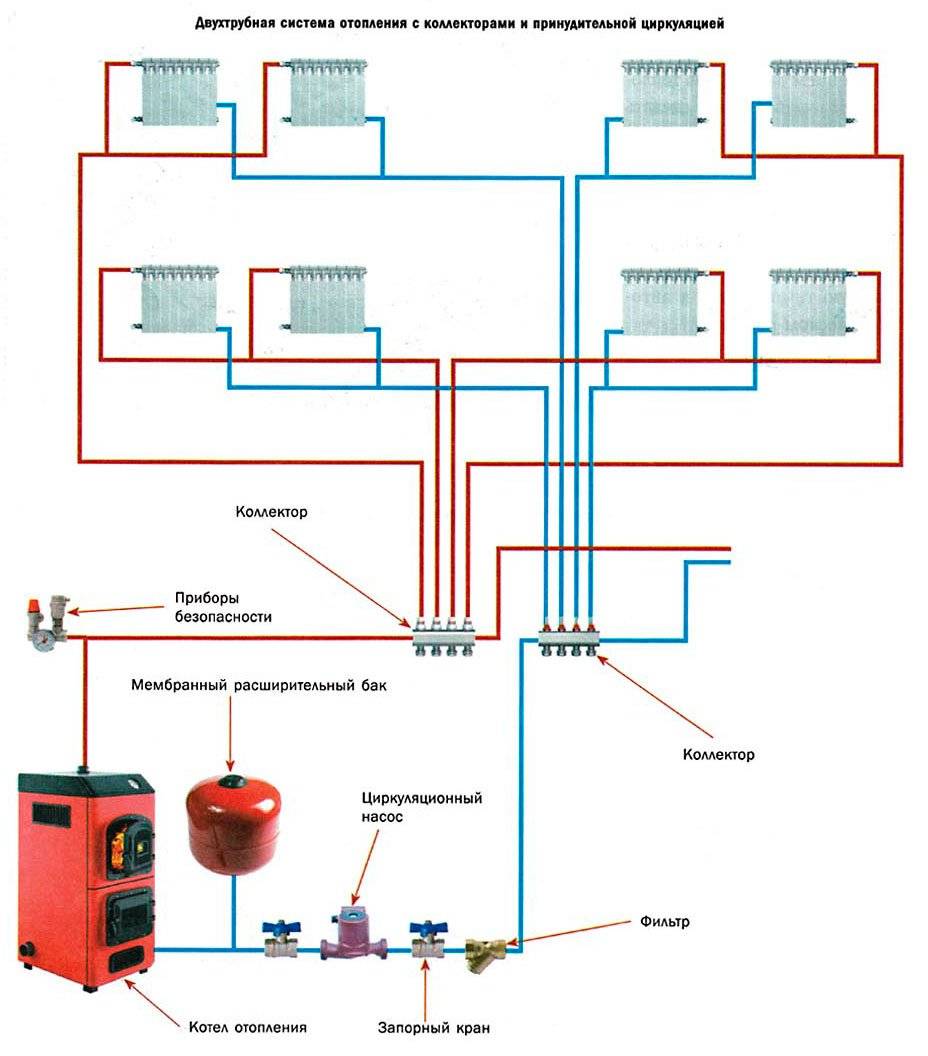

Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.

Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.

Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:

• высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
• принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
• контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
• низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
• диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
• возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
• низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
• возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
• терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).

Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

Система отопления с циркуляционным насосом чаще всего встречается в современных проектах

Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.

Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Отапливаем загородный дом природным газом

Природный газ среди прочих видов топлива является лидером. При наличии современного эффективного котла хорошо утеплённый дом отапливается с минимальными затратами. Конечно, есть более дешёвые источники энергии, но они не автономны: твёрдое топливо нужно постоянно закладывать, электричество могут отключить, газ в баллонах и вовсе периодически заканчивается.

Особенности использования газовых котлов

При выборе котла нужно исходить из площади дома и гидравлического расчёта. Настенный конвекционный котёл справляется с отоплением трёхсотметрового дома. Можно установить конденсационное оборудование. Оно подходит для домов площадью до 400 м2. Такие котлы используют не только энергию топлива, но и парового конденсата. Их энергоэффективность значительно выше. Если вдруг производительности оборудования недостаточно, можно воспользоваться функцией «подключения в каскад».

Несколько лет назад стоимость котла для отопления была очень высока. Но теперь, когда это оборудование стало вполне доступным, использовать природный газ для обогрева дома и организации горячего водоснабжения выгоднее, чем любые другие виды топлива

Горячее водоснабжение может обеспечиваться электрическим бойлером, но если отопление частного дома основано на использовании природного газа, экономичнее использовать его для подогрева воды. Для этого нужно приобрести либо двухконтурный газовый котёл, либо дополнить имеющийся баком. Можно подобрать объём, исходя из бытовых нужд. Бойлерные колонки сохраняют запас воды нужной температуры. Проточный газовый котёл нагревает воду в момент подачи. После открытия крана сначала спустится холодная вода, и только потом пойдёт горячая.

Схема устройства такой системы

Схема системы газового отопления частного дома включает в себя источник тепла, от которого теплоноситель сначала расходится через коллектор по трубам к радиаторам, а затем, остывая, возвращается в котёл. Жидкость находится под давлением. Циркуляция в этом случае принудительная. Дополнительно могут устанавливаться воздухоотводчики, запорные краны, датчики протока и температуры, термоголовки. Регулировать температуру помогает автоматика.

Система может разрабатываться и под естественную циркуляцию, тогда в схему включается расширительный бак в самой высокой точке дома. Здесь можно сэкономить на датчиках температуры, воздухотводчиках и дорогостоящих насосах.

Разводка отопления может быть лучевой или тройниковой. Первая дороже за счёт большего метража трубопровода, но эффективнее и мобильнее, её проще ремонтировать во время отопительного сезона. Вторая дешевле за счёт меньшего количества труб, но она не даёт таких широких возможностей для регулирования температуры в отдельных помещениях, как лучевая разводка.

Количество радиаторов в системе определяется на основании теплового и гидравлического расчётов. Это самый правильный вариант и с технической, и с экономической точки зрения.

Отопительное оборудование на природном газу нуждается в минимальном сервисном обслуживании, которое, кстати, можно осуществлять своими силами. Топливо сгорает, не образуя твёрдого остатка. Чтобы не устанавливать дымоход, можно приобрести котёл с закрытой системой сгорания.

Если к окончанию строительства дома газовой магистрали ещё не будет, можно приобрести котёл на двух видах топлива. После газификации переход на экономичный и эффективный природный газ не потребует существенных материальных затрат. Максимум нужно будет вызвать специалиста из сервисной компании.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Однотрубные СО

Однотрубные системы являются замкнутым контуром одного трубопровода. Образно выражаясь, секционные батареи отопления «нанизаны» на этот трубопровод, закольцованный от выхода котла к его входу.  Тепло, полученное от котла, переносится теплоносителем последовательно от радиатора к радиатору, омывая их внутренние поверхности. Соответственно, температура жидкости в каждом последующем радиаторе ниже, чем в предыдущем.

В любом отдельно взятом помещении двухэтажного частного дома, которое расположено территориально по проекту ближе к котлу-теплоисточнику, температура водяного теплоносителя будет выше, чем в отдаленных комнатах.

На рисунке проиллюстрирован принцип однотрубной концепции, основанной на подаче горячего (красная линия от котла) и отводе остывшего (синяя линия, идущая к котлу) теплоносителя по одной трубопроводной трассе.

Принцип работы однотрубной СО

При использовании однотрубной схемы монтажа отопления работают два способа подключения обогревательных приборов:

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме «сверху вниз»:

• вход горячей воды осуществляется в верхней точке теплоприбора (красная стрелка);
• выход остывающей воды – через нижнюю точку (синяя стрелка).

Данная схема наиболее проста для монтажа своими руками и наименее материалоемкая, в ней отсутствуют дополнительные соединения и элементы, однако у нее есть два огромных минуса:

• не допускается отключение отдельного радиатора для замены или проведения локальных ремонтных работ при заполненном контуре СО;
• отсутствует возможность выполнения регулировок работы отопительной системы жилища в целом и каждого прибора в отдельности.

Способы подключения батарей отопления однотрубной СО

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме, практикующей нижнее подключение горячей воды (красная стрелка) и отвод из нижнего противоположного патрубка (синяя стрелка). В обиходе эту схему называют «ленинградкой», поскольку широкое внедрение такого способа подключения батарей началось в Ленинграде в период широкомасштабных застроек в послевоенные годы.

В настоящее время однотрубную схему ленинградку для контуров с естественной или принудительной циркуляцией успешно  усовершенствовали, добившись от нее возможности:

• полного отсечения поступления водяного теплоносителя при необходимости локального ремонта в зоне отдельного радиатора;
• регулировки своими руками тепловой мощности прибора на локальном участке отопления.

Для этого в классическую схему однотрубной ленинградки на входе и выходе из батареи вмонтировали запорные вентили,  перенаправляющие  поток горячего теплоносителя от котла в обход радиатора.

Столь популярную ленинградку с успехом используют в двухэтажном и даже трехэтажном варианте частной постройки. В качестве примера можно указать вариант нижнего подключения секций радиатора с близкорасположенными вертикальными патрубками.

Современные модернизированные схемы ленинградки с нижним подключением отопительной аппаратуры

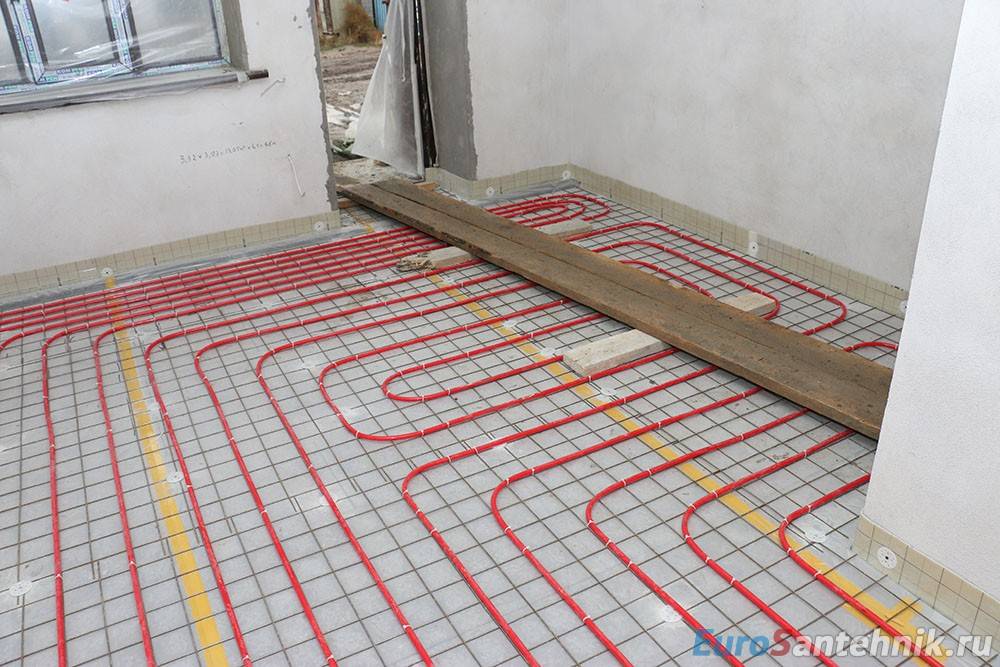

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

• длительное время прогрева полностью остывшего помещения;
• возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
• сложности расчета и монтажа системы.

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома

Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты

Многоквартирный дом, в каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

• Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
• Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
• Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
• Высота дымохода должна быть выше конька на 50 см.

Коллекторная

Коллекторная — это наиболее современная и эффективная схема отопления двухэтажного частного дома. В ее основе располагается коллектор – распределительная гребенка, то есть труба большого диаметра, оснащенная несколькими отводящими патрубками, использующаяся на подачу теплоносителя и его обратный ток. На патрубки устанавливаются циркуляционные насосы, разводящие нагретый теплоноситель по отдельным веткам. На каждой из веток может монтироваться свой коллектор для распределения жидкости по зонам, например, для устройства водяных полов.

Одновременно коллекторная схема обеспечивает дом горячей водой в большом объеме.

Однотрубная система отопления двухэтажного дома своими руками. Принцип работы однотрубной системы отопления в двухэтажных домах

Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.

Разводка однотрубного отопления в двухэтажном доме

Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично  и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.

Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.

Однотрубное отопление в частном доме

Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.

Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:

Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу. Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно. Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.

Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.

Отопление загородного дома газом

На сегодня отопление частного дома газом – это самый удобный и экономичный по сравнению с другими вид отопления. Оборудование для газового отопления и природный газ обойдутся в целом дешевле, чем монтаж и использование отопительной системы на других видах топлива.

К тому же, обладая некоторыми навыками, вы можете сделать монтаж газового отопления загородного дома своими руками. Учитывайте, что расчёт мощности отопительной системы, ее проектирование и выбор необходимых материалов лучше доверить профессионалам.

Провести подготовительные работы и «собрать» систему по готовой схеме можно и самостоятельно, после чего специалист врежет готовую систему в магистральный газопровод и запустит ее.

Автономное отопление

Автономное отопление

Если нет возможности подключить дом к магистральному газопроводу, на придомовом участке можно оборудовать автономное газовое отопление на сжиженном газе.

В России монтажом и обслуживанием систем индивидуального газоснабжения занимается компания Росавтономгаз. Поэтому за оказанием данной услуги стоит обратиться именно к ней.

Ее специалисты быстро и качественно выполнят необходимую работу.

Состоит такая система из:

• газгольдера (подземного резервуара с оборудованием для налива и выдачи газа);
• системы контроля;
• регулятора давления;
• газопровода (с конденсатосборником);
• системы труб для ввода газа в дом.

Такие резервуары служат до 35 лет. Обычно в пакет услуг «система индивидуального газоснабжения под ключ» входят консультация инженера, доставка, монтаж, запуск оборудования и его годовое обслуживание. Заправляют систему 1-3 раза в год. Количество заправок зависит от интенсивности использования газового оборудования.

Как устроена система?

Схема газового отопления дома

Сердце отопительной системы – котёл, в котором нагревается теплоноситель. Трубы проводят горячую воду от котла до радиаторов, возвращают для повторного нагревания, и цикл повторяется. Эффективность отопительной системы во многом зависит от их материала и диаметра

Важно и то, насколько эти параметры согласуются с остальными параметрами конкретной системы отопления

При нагревании вода расширяется и самотёком поднимается вверх от котла, расположенного ниже уровня радиаторов, а от них возвращается в нагревательный бак. Такая циркуляция называется естественной, а система – двухтрубной. «Кровообращение» в отопительной системе можно  усилить, установив насос для принудительной циркуляции.

Если ёмкость отопительной системы больше 100 литров, в ней используют расширительный бак. Этот водяной накопитель не дает воде при расширении слишком сильно давить на трубы. В системах, где такого бака нет, протечки соединений труб случаются гораздо чаще. Даже в самой простой системе обязательно есть воздушный клапан для стравливания попавшего в нее с водой воздуха (кран Маевского).

Схемы отопления

Вне зависимости от способа ввода газовой трубы в дом схема отопления может быть трёх видов. Простейшая из них – однотрубная (без обратного отведения остывшей воды). Наиболее оптимальная по соотношению цена / функциональность – двухтрубная. В коллекторной системе теплоноситель подается на распределитель, а от него разводится на батареи.

Однотрубная позволяет сэкономить на длине труб, а монтировать ее очень просто. Но если в комнате жарко и приходится перекрывать вентиль на батарее – остывают следующие в цепочке радиаторы. Кроме того однотрубной системе необходим насос для принудительной циркуляции. Стоит отметить, что в двухтрубной системе он рекомендуется, но не обязателен.

Газовое отопление

Коллекторная обеспечивает наиболее равномерный прогрев дома, а температура  регулируется в каждой комнате. Однако монтировать ее сложно. Хотя сегодня видео по монтажу можно найти на многих строительных сайтах. Поэтому для загородного дома рекомендуют двухтрубную разводку.

Рассчитываем мощность

Как выбрать подходящий котёл? При расчете необходимой мощности отопления основные параметры, которые нужно учитывать – площадь дома, а также удельная мощность котла. Требования к удельной мощности котлов различны для разных регионов страны:

• для южных регионов: 0,7-0,9 кВт / 10 м3;
• для центральной России: 1,2-1,5 кВт / 10 м3;
• для северных областей страны: 1,5-2 кВт / 10 м3.

Для дома площадью 60-200 м3 мощность котла может быть

• 200-300 м3 – от 25 до 35 кВт;
• 300-600 м3 – от 35 до 60 кВт;
• 600-1200 м3 – от 60 до 100 кВт.

Для подстраховки к нужной величине рекомендуется прибавить 20-30 %. Тогда котлу не придётся работать на пределе своей мощности. Большинство современных навесных котлов изготавливаются  уже со встроенным дополнительным оборудованием. Это насос, группа безопасности, расширительный бак, термостат и др.

Двухтрубные СО

В двухтрубных контурах циркуляции подвод горячей воды от котла и возврат остывшего теплоносителя к котлу осуществляются по двум независимым трубопроводам, называемым, соответственно, подачей и обраткой. В отличие от однотрубной ленинградки, отопительные двухтрубные системы способны подавать радиаторам на обоих этажах частной двухэтажки теплоноситель одинаковой температуры, что благоприятно сказывается на микроклимате жилища.

На рисунке ниже приведена схема движения водяного теплоносителя через отопительные приборы  на обоих этажах:

• красная линия – контур движения горячей воды;
• синяя линия – контур с остывшей водой, выходящей из радиаторов.

Схема движения теплоносителя в двухтрубной СО двухэтажного дома

Наиболее весомыми аргументами в пользу двухтрубной системы перед ленинградкой принято считать следующие факторы:

• равномерный нагрев помещений на обоих этажах частного дома;
• возможность регулировки температурного диапазона в каждой комнате в автоматическом режиме, согласуя работу СО с котлом отопления.

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве – постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Однотрубная компоновка

Подобный вариант также прост в сборке и установке, поэтому его по силам смонтировать и самостоятельно. Он во многом повторяет самотечную систему, но отличается от нее наличием циркуляционного насоса – также имеется труба (но уже снабженная радиаторами отопления), котел и насос, который может быть как отдельным, так и интегрированным в котел. Именно насос и отвечает за круговорот воды в системе.

Оптимальной является замкнутая система, конструкция которой лишена расширительного бачка (отдельного), что облегчается наличием на рынке котлов с интегрированными бачками. Такое решение дает возможность предупредить образование очагов коррозии, что очень актуально, если на металле отсутствует антикоррозийное покрытие.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

https://youtube.com/watch?v=vkXy8qoEukQ

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы

Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно. Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.
