Наличие инвертора необходимо:
- Для обеспечения круглосуточного бесперебойного питания в сети, использующей централизованную подачу энергии параллельно с аккумуляторами.
- В сетевых системах электроснабжения – совместная работа сетевого on-grid инвертора и центральной электросетью.
- Для систем, где основным или единственным источником электроэнергии выступают фотоэлектрические панели или ветряки.
- В гибридных и комбинированных системах электроснабжения, совместная работа ВИЭ с центральной сетью.
- На других объектах с автономным электропитанием, построенных по принципу off-grid систем.
- В мобильных комплексах на базе солнечных панелей, использующихся автомобилистами и любителями многодневных пеших турпоходов.
Выбор аккумулятора
Выбирая аккумуляторы для солнечных батарей можно руководствоваться разными соображениями:
- Те, у кого есть средства и возможности, приобретают долговечные и, в то же время, дорогостоящие щелочные аккумуляторы – никелево-кадмиевые (НК) или никелево-железные (НЖ).
- Кто-то приобретает специализированные гелевые батареи, изготовленные по технологии GEL, которые в сравнении с привычными стартерными АКБ служат гораздо дольше, но и стоят дороже.
- Те же, кто предпочитает наиболее доступный вариант, используют стартерные автомобильные АКБ.
Учитывая, что выбор АКБ во многом зависит от реальных возможностей владельца СБ, то давать какие-либо рекомендации в этом плане очень трудно. Тем не менее, перечислить преимущества и недостатки различных батарей следует.
Кислотные (автомобильные) АКБ
Стартерные АКБ – самые дешевые и доступные для большинства покупателей батареи. Несмотря на довольно внушительную емкость, эти АКБ являются буферными: они изначально рассчитаны на кратковременный неглубокий разряд и быструю подзарядку до полной емкости. При этом они совершенно не предназначены для работы в условиях циклического режима и глубокой разрядки. Отсюда вытекают недостатки представленных аккумуляторов.
Для того чтобы срок службы автомобильного аккумулятора приблизить к максимальному, необходимо создать условия, при которых его разряд не будет превышать 20-30% от номинальной емкости. Одновременно следует обеспечить немедленную подзарядку АКБ. Реализовать подобный цикл в системах автономного питания довольно сложно, поэтому на практике АКБ разряжают не более чем на 50%. Разряжать батарею более чем на 80% нельзя, т.к. это очень быстро приводит к выходу аккумулятора из строя.
В таблице представлена зависимость напряжения холостого хода от степени разряда свинцово-кислотной батареи.
Таблица дает примерное понимание величины напряжения, при котором следует отключать нагрузку от АКБ (напряжение отсечки). Примерным оно считается потому, что напряжение аккумулятора, подключенного к нагрузке, всегда ниже напряжения холостого хода батареи. Параметры холостого хода замеряются, спустя несколько часов после отключения нагрузки. Устанавливая напряжение отсечки, лучше руководствоваться рекомендациями производителей АКБ и показаниями контроллера (большинство устройств показывает процент заряженности батареи).
Щелочные аккумуляторы
Щелочные АКБ рассчитаны на циклический режим работы (что оптимально для автономных систем электроснабжения): они способны постепенно отдавать свою энергию, пока не наступит их полный разряд.
И чем глубже будет разряжена такая батарея, тем большую емкость она наберет во время подзарядки (это называется эффектом памяти).
Существенный недостаток щелочных аккумуляторов состоит в том, что при малых токах они плохо заряжаются или не заряжаются вовсе. Решить подобную проблему можно, правильно рассчитав мощность солнечных панелей и установив подходящий контроллер.
Вывод: если есть такая возможность, то для солнечных панелей лучше приобретать щелочные аккумуляторы.
Гелевые аккумуляторы
Если недостатки автомобильных аккумуляторов для потребителя неприемлемы, а приобрести подходящий щелочной аккумулятор у него нет возможности, то выбор делается в пользу свинцово-кислотных гелевых батарей. По своим характеристикам они оптимально подходят для автономных систем солнечной и ветровой энергетики, не требуют обслуживания, а срок их службы составляет 10 лет. Недостатком гелевых батарей считается их высокая стоимость.
Существуют еще литий-железо-фосфатные АКБ (литий-ионные). Они, кстати, признаны самыми лучшими батареями для автономных систем.
Беря во внимание «заоблачную стоимость этих устройств, в самодельных системах их используют лишь единицы
Чем можно заменить некоторые комплектующие
Любой из этих элементов можно заменять. При установке других схем нужно подумать об изменении емкости конденсатора С2 и подборе смещения транзистора Q3.
Вместо транзистора MOSFET можно установить любой другой. Элемент должен иметь низкое сопротивление открытого канала. Диод Шоттки лучше не заменять. Можно установить обычный диод, но его нужно правильно разместить.
Резисторы R8, R10 равны 92 кОм. Такое значение нестандартное. Из-за этого такие резисторы найти сложно. Их полноценной заменой может быть два резистора с 82 и 10 кОм. Их нужно включать последовательно.
Если контроллер не будет использоваться в агрессивной среде, можно провести установку подстроечного резистора. Он дает возможность управлять напряжением. В агрессивной среде он долго не поработает.
При необходимости использовать контроллер для более сильных панелей нужно провести замену транзистора MOSFET и диода более мощными аналогами. Все остальные компоненты менять не нужно. Нет смысла устанавливать радиатор для регулирования 4 А. При установке MOSFET на подходящем теплоотводе устройство сможет работать с более продуктивной панелью.
Устройство и принцип работы
Рисунок 1 – Общий вид солнечной батареи.
Основными составляющими солнечной батареи являются фотогальванические ячейки, сделанные из пластин кремния. Панель состоит из алюминиевой рамы, в которую вставлено закаленное, ударопрочное сверхпрозрачное стекло. На стекло в виде матрицы укладываются ячейки, которые соединяются последовательно методом пайки. Общий вид солнечной батареи приведен на рисунке 1, а типичная схема соединения ее ячеек – на рисунке 2. Количество ячеек может быть разное в зависимости от требуемой мощности. В результате этого у собранной батареи получаются два вывода – “+” и “-“. Далее этот набор ячеек подвергается инкапсуляции, то есть тщательно герметизируется специальной пленкой или заливается двухкомпонентным компаундом – веществом, похожим на эпоксидную смолу.
Под воздействием света на кремниевых элементах возникает разность потенциалов, которая в итоге суммируется, так как ячейки соединены последовательно. Напряжение солнечной батареи будет меняться, в зависимости от интенсивности освещения. Чтобы эффективно использовать полученную электроэнергию, солнечную батарею нужно правильно подключать в схему взаимодействия с другими устройствами.
Подбор контроллера по напряжению и току солнечных батарей и акб
Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.
Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.
Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.
Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.
У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.
Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.
Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.
Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.
В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.
Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:
- 800Вт при напряжении АКБ электростанции 12В;
- 1600Вт при напряжении АКБ электростанции 24В;
- 2400Вт при напряжении АКБ электростанции 36В;
- 3200Вт при напряжении АКБ электростанции 48В.
Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.
Экономическая обоснованность
Они заказывают недорогое оборудование производства КНР на одной из интернет-площадок.
К основным элементам устройства относят: Специальные батареи, которые будут поглощать свет.
Для покупки нужно зарегистрироваться и вписать в поисковую строку нужный запрос. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Оптимальным вариантом является конвектор с выходной мощностью от 3кВт — такое устройство в состоянии обеспечить энергией не только освещение дома или квартиры, но и работы большего числа других потребителей.
Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения. Шина для спайки солнечных элементов.
Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. Подключите фотоэлемент к контролеру таким же образом.
На схеме ниже вы сможете наглядно увидеть этот процесс. Выбор схемы подключения Энергия, производимая солнечными панелями, не может подаваться напрямую к каким-либо электрическим приборам. При сборке солнечной электростанции следует иметь в виду каждое устройство, даже если конкретное подключение его не касается. Процесс монтажа достаточно понятен и не требует огромных усилий, но многих отталкивает высокая цена системы. Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.
Контроллер зарядки АКБ
Среди них широкой популярностью пользуются солнечные системы. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.
Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?
Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая “зеленую энергию” в электричество, необходимое для питания бытового оборудования.
Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.
Гибридные виды для ветростанций
В Скандинавии, Германии, Испании, США ветрогенераторы покрывают приличную часть общих потребностей государства в электричестве. В них также находится место для такого узла, как контроллер заряда.
А в случае, если ЭС является комбинированной (на солнечных панелях и ветряках), используется так называемый гибридный модуль.
Он также может работать по принципу ШИМ или МРРТ . Главным отличием гибридного контроллера является использование несколько других вольтамперных характеристик. Происходит это потому, что ветрогенераторы имеют большие скачки выработки и потребления энергии, а батареи, в свою очередь, значительно перегружаются. Контроллер сбрасывает лишнюю энергию на сторону (например, на блок-тэны).
Виды приборов
Контроллеры для солнечных батарей представлены в нескольких видах:
- Устройства On/Off.
- PWM контроллеры.
- MPPT контроллеры.
- Устройства гибридного типа.
- Самодельные контроллеры.
Познакомимся с каждым из этих видов. На сегодняшний день самыми популярными считаются PWM контроллер и контроллер MPPT.
Устройства On/Off
Такие контроллеры заряда аккумуляторов являются самыми простыми из всех моделей, которые представлены на современном рынке. Их функциональность весьма ограничена. Устройства этого типа отключают процесс зарядки аккумулятора при достижении максимального значения напряжения. Таким образом, предотвращается перегрев и перезарядка АКБ.
Важно подчеркнуть, что контроллер такого типа не сможет обеспечить 100% уровень заряда АКБ. Этот нюанс объясняется тем, что отключение происходит по достижении максимального значения тока. На момент обесточивания уровень заряда может находиться в пределах от 70 до 90%
Чтобы загрузить аккумуляторную батарею полностью, потребуется еще несколько часов
Неполная зарядка неблагоприятно сказывается на функционировании прибора и уменьшает срок его эксплуатации
Чтобы загрузить аккумуляторную батарею полностью, потребуется еще несколько часов. Неполная зарядка неблагоприятно сказывается на функционировании прибора и уменьшает срок его эксплуатации.
Контроллеры типа PWM
Контроллер уровня заряда PWM (Pulse-Width Modulation) по-другому называется ШИМ. ШИМ контроллер − устройство, принцип действия которого основан на широтно-импульсной модуляции тока. Прибор разработан с целью устранения проблемы неполной зарядки. 100% уровень достигается благодаря тому, что механизм при обнаружении максимального значения тока, понижает его продлевая таким образом зарядку аккумулятора.
Описанное устройство предотвращает перегрев аккумуляторной батареи, способствует повышению принятия заряда. В общем, хорошо сказывается на ее состоянии. Прибор этого типа считается весьма эффективным, но MPPT контроллер, если сравнивать его принцип действия с PWM, является более предпочтительным вариантом по ряду функциональных возможностей.
MPPT контроллеры
МРРТ контроллер (Maximum Power Point Tracking) − устройство, которое отслеживает максимальный предел мощности заряда. С помощью сложного алгоритма устройство этого типа следит за показаниями тока и напряжения системы энергоснабжения, определяя оптимальное соотношение параметров для обеспечения максимальной продуктивности всей солнечной электростанции.
Без преувеличения можно утверждать, что именно MPPT контроллер является наиболее усовершенствованной и эффективной моделью по сравнению с другими. Для сравнения: MPPT контроллер повышает продуктивность системы энергообеспечения до 35% относительно PWM.
На сегодняшний день MPPT контроллер считается более подходящим для систем, в которых солнечные панели занимают значительные площади. Но высокая стоимость приборов данного типа вводит определенные ограничения при его использовании. Поэтому PWM модель является доступной для эксплуатации в системах энергоснабжения частных домов.
Устройства гибридного типа
Используются в случае энергоснабжения с помощью комбинирования источников энергии, например, ветра и солнца. В основу разработки гибридного прибора положен принцип работы МРРТ и PWM контроллеров. Единственное, чем он отличается от других моделей, − это вольтамперные параметры.
Главная цель моделей гибридного типа состоит в своеобразном выравнивании нагрузки на аккумуляторы. Эта проблема возникает в результате работы ветрогенераторов, которые производят ток непостоянной величины. При этом аккумуляторы работают в усиленном режиме, который значительно уменьшает срок эксплуатации.
Самодельные приборы
В некоторых случаях, при наличии соответствующего опыта и навыков, собирают контроллер аккумуляторов для солнечной панели самостоятельно. Но, скорее всего, такой прибор будет значительно уступать в плане функциональности и эффективности. Устройства подобного типа подходят только для очень маленькой системы энергообеспечения, которая работает с низкой мощностью.
Для изготовления контроллера заряда аккумуляторов вам понадобится его схема. Погрешность работы самодельного контроллера должна позволять фиксировать перепады измеряемых величин с точностью до одной десятой.
Как выбрать контроллер для заряда солнечных батарей
Чтобы выбрать необходимый контроллер, необходимо определиться, какие солнечные панели установлены,или планируется установить. Далее необходимо рассчитать их мощность, определить, на какое рабочее напряжение они рассчитаны, уточнить прочие параметры формируемой системы.
Затем изучают параметры, предъявляемые к контроллеру, и увязывают их с характеристиками системы, в которой будет работать устройство. Когда технические величины определены и отвечают предъявляемым к ним требованиям, необходимо выбрать страну и фирму производителя устройства, решить из какого ценового диапазона следует выбрать котроллер. Определиться с местом приобретения и купить выбранный аппарат.
Описание работы контроллера заряда солнечной батареи
Напряжение от солнечной батареи сначала проходит через диод D6 (желательно диод Шоттки), который препятствует разрядку аккумулятора обратно через панель, когда солнце не светит. После диода D6 идет классической линейный регулятор на основе LM317. Выходное напряжение регулятора определяется соотношением сопротивлений резисторов R20 и R1.
Напряжение на выходе LM317 должно быть в районе 13,6…13,8 вольт. Точное значение можно выставить подбором сопротивления R19, значение которого определяется опытным путем. Конкретно в данном случае его сопротивление (R19) равнялось 390K, так что это значение можно взять за отправную точку.
Диод D5 является защитным. После стабилизатора LM317 следует цепь световой индикации состоящей из трех светодиодов (D2, D3, D4). Свечение светодиода D2 указывает на то, что аккумулятор полностью заряжен (напряжение 13 вольт).
Светодиод D3 используется для указания напряжение на солнечной батареи (15,5 вольт). Последний светодиод D4 указывает на процесс заряда аккумулятора. Для срабатывания индикации выбрано пороговое значение 50 мА.
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
Для работы светодиода D3 применен компаратор на операционном усилителе LM339, который сравнивает напряжение с выхода солнечной панели с опорным напряжением, полученным с помощью стабилитрона D1. Для экономии энергии аккумулятора светодиоды питаются непосредственно от солнечной панели через стабилизатор 78L12.
Описание работы контроллера солнечной панели
В настоящее время электроника способна управлять солнечными панелями мощностью до 5-20 Вт. Конечно, можно использовать более слабые солнечные панели, чем 5 Вт, но это уже неэффективно.
Идея заключалась в том, чтобы это зарядное устройство могло заряжать любой смартфон, который нужно заряжать каждые 2 дня. Следовательно, необходимо, чтобы солнечная панель могла заряжать свой аккумулятор 12 В / 2,3 Ач за два солнечных дня. Данная панель мощностью 5 Вт справится с этим без проблем.
Теперь к самому описанию схемы. Солнечная панель подключается плюсом и минусом к клеммам X1.1 и X1.2 соответственно. Аккумулятор подключается плюсом и минусом к клеммам X2.1 и X2.12 соответственно.
Итак, сначала давайте посмотрим на схему со стороны солнечной панели. С выходных клемм панели напряжение поступает на делитель напряжения, состоящий из резистора R2, подстроечного резистора R1 и резистора R3. Далее напряжение подается на управляющий вывод (опорного напряжения) TL431. Если напряжение ниже 2,5В, то в принципе ничего не происходит. Однако, как только напряжение достигает 2,5 В (после делителя напряжения), TL431 открывается и, таким образом, также открывает транзисторы Q1 и Q2.
Транзистор Q1 открывает нам транзистор Q3, который подает напряжение на разъем JP2. Разъем JP2 используется для подключения вентилятора в случае использования панели большой мощности (более 10 Вт).
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
При открытии транзистора Q2 происходит управляемое короткое замыкание солнечной панели. Это контролируемое короткое замыкание фактически стабилизирует напряжение солнечной панели до значения, подходящего для зарядки аккумулятора.
Если аккумулятор разряжен, то вся энергия от солнечной панели через диод D2 (1N5908) поступает в аккумулятор. Таким образом, обеспечиваются минимальные потери солнечной энергии.
В процессе зарядки аккумулятора его напряжение повышается, что также увеличивает напряжение на солнечной панели. В результате этого возникает управляемое короткое замыкание, и излишняя энергия выделяется на транзисторе Q2, установленного на радиаторе. Для более мощных панелей необходимо добавить принудительное охлаждение в виде вентилятора.
Вторая часть схемы уже использует энергию от аккумулятора или избыточную энергию от самой солнечной панели для питания подключенного устройства (телефона или чего-либо еще с напряжением 5 В).
Однако, поскольку нам необходимо обеспечить бережное обращение с энергией аккумулятора солнечной панели и защитить его от глубокого разряда, в схему контроллера добавлено реле K1, которое в состоянии простоя обеспечивает отключение инвертора и, следовательно, подключенного внешнего устройства.
Если нам нужно активировать питание подключенного устройства, мы просто нажимаем кнопку S1. В результате этого поступает напряжение на катушку реле, она замыкается через свой собственный контакт, а диоды D3, D4 (1N4148) и стабилитрон D5 (5,6В) начинают удерживать сам контакт.
Если затем мы хотим отключить нагрузку, то нажимаем кнопку S2, которая размыкает цепь питания реле и, таким образом, отключает нагрузку. В то же время стабилитрон D3 и диоды D4, D5 гарантируют, что, если напряжение батареи опуститься до значения около 9,5-10 В, стабилитрон D3 перестанет проводить и обесточит реле, тем самым защитив аккумулятор от глубокого разряда.
И последняя часть данного устройства — это источник стабилизированного напряжения, состоящий из микросхемы DA1. Здесь хочу отметить, что на принципиальной схеме нарисован классический линейный стабилизатор. Его можно использовать, но он должен быть с минимальными потерями и иметь достаточный теплоотвод.
Однако гораздо эффективнее использовать переключаемый стабилизатор, который имеет такую же распиновку выводов. Я использовал стабилизатор R-785.0-1.0 с выходным напряжением 5В и током 1А. Заявленный КПД данного стабилизатора составляет более 90%, что является оптимальным для нашего случая.
Перемычка JP1 используется вместе с мобильными телефонами. Ее необходимо установить, чтобы телефон определил подключение к зарядному устройству, а не к ПК. Если он посчитает, что подключен к компьютеру, то зарядка будет идти не максимальным током, а только наполовину, что удвоит время зарядки.

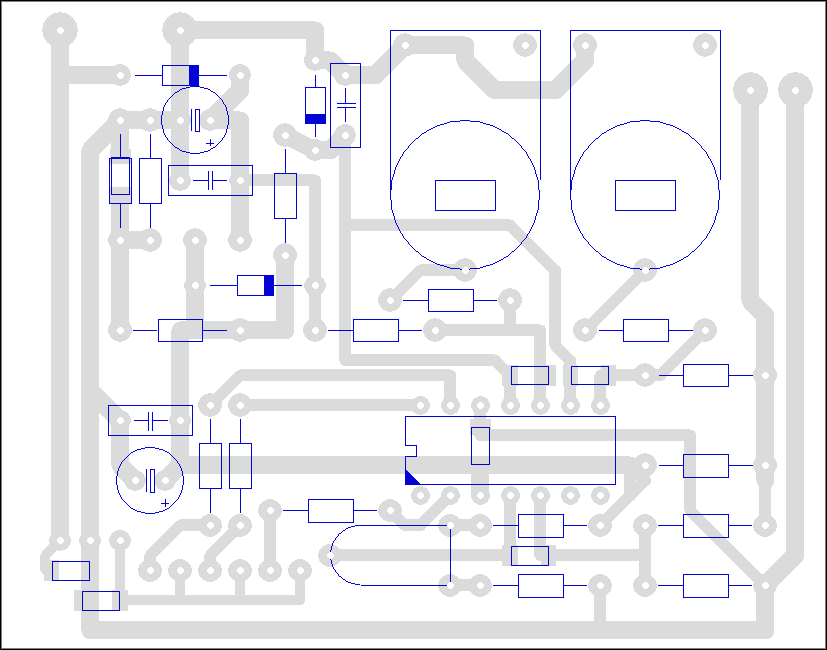

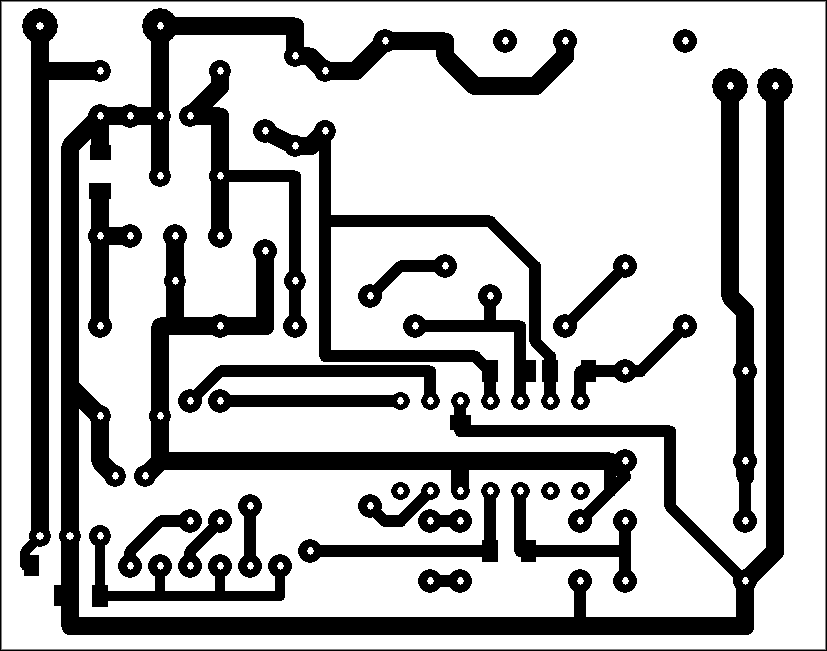

Все устройство собрано на односторонней печатной плате размером 100х50 мм.
Для чего контроллер аккумулятора
Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.
Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации. Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора
Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора
В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии
Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.
Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.
Применение приборов для отслеживания заряда аккумулятора
Способы подключения контроллеров
Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.
Так, например, если используется контроллер, рассчитанный на максимум входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.
Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели
Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.
Техника подключения моделей PWM
Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.
Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий
Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:
- Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
- Непосредственно в точке контакта положительного провода включить защитный предохранитель.
- На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
- Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).
Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.
Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.
Порядок подключения приборов MPPT
Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.
Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками
Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.
Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.
Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.
Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина
Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.
Подключение периферии к аппарату MTTP:
- Выключатели панели и аккумулятора перевести в положение «отключено».
- Извлечь защитные предохранители на панели и аккумуляторе.
- Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
- Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
- Соединить кабелем клемму заземления с шиной «земли».
- Установить температурный датчик на контроллере согласно инструкции.
После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.
Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».
