Установка и подключение посудомоечной машины: монтаж и подключение посудомойки к водопроводу и канализации

Подведение электричества

Как было отмечено ранее, запитывать посудомоечную машину необходимо из расположенной в непосредственной близости розетки. Значение силы тока в ней не должно быть меньше 16 ампер. Кроме того, розетка должна быть оснащена заземлением.

По причине того, что современные посудомойки обладают высоким значением мощности, проводка в квартире или доме должна быть рассчитана на такие проходящие нагрузки. Чтобы не допустить постоянного выбивания пробок необходимо позаботиться о приобретении электропроводки с подходящим сечением жил. Идеальный вариант — выполнить расчет сечения кабеля и, основываясь на эту информацию, выбрать подходящие провода.

Оптимальным для подключения посудомойки принято считать медный кабель, имеющий сечение не меньше 2 миллиметров.

Проводить электричество следует от щитка, либо от распределительной коробки. При это обязательным этапом работы становится установка защиты линии при помощи автоматического выключателя.

Ни в коем случае нельзя подключать технику без заземления, так как правильно подключить посудомоечную машину к канализации можно лишь с соблюдением требований электробезопасности.

Когда в розетку уже подключены другие электроприборы, к примеру стиральная машина, осуществлять подключения еще и посудомойки нельзя. В такой ситуации может возникнуть перегрузка, которая в лучшем случае приведет к выбиванию пробок в щитке. При самом плохом раскладе бытовая техника окажется испорченной.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

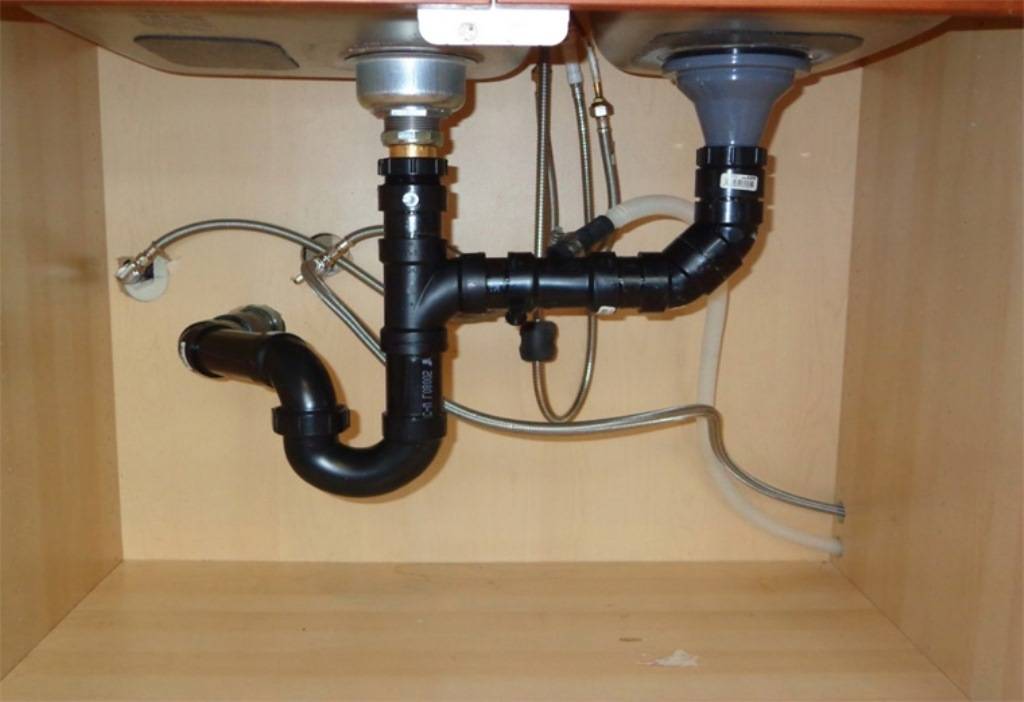

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

электродрель и сверла разных диаметров;
плоская и крестообразная отвертка;
ножовка или специальные ножницы для обрезки труб из металлопластика;

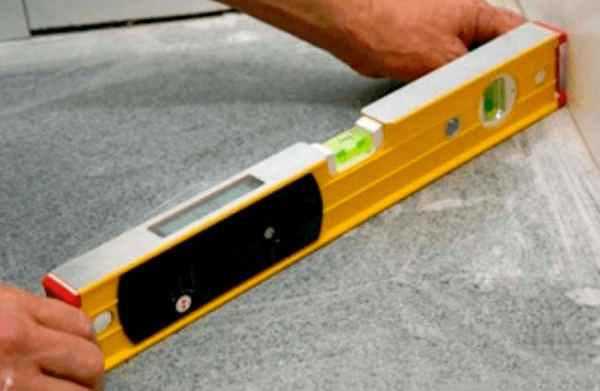

строительный уровень;
набор гаечных ключей и разводной ключ;
хорошо наточенный нож;
кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

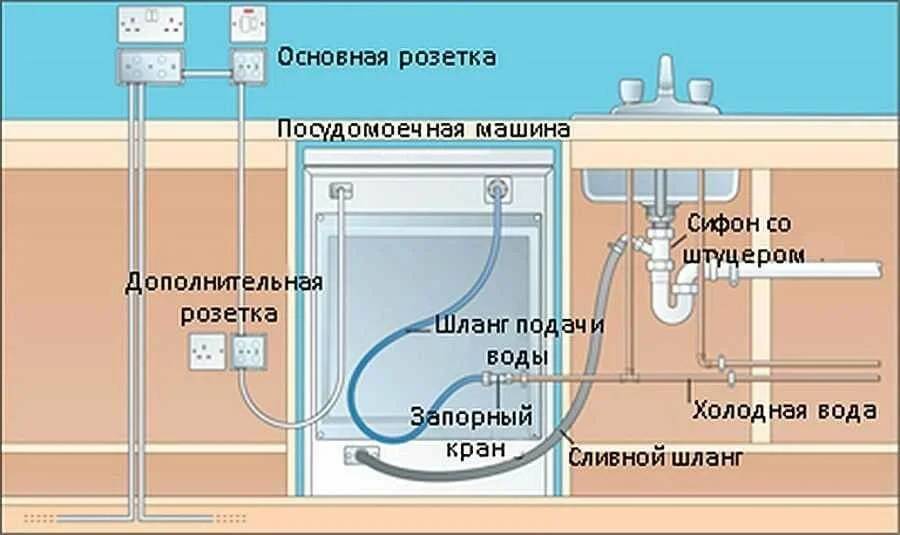

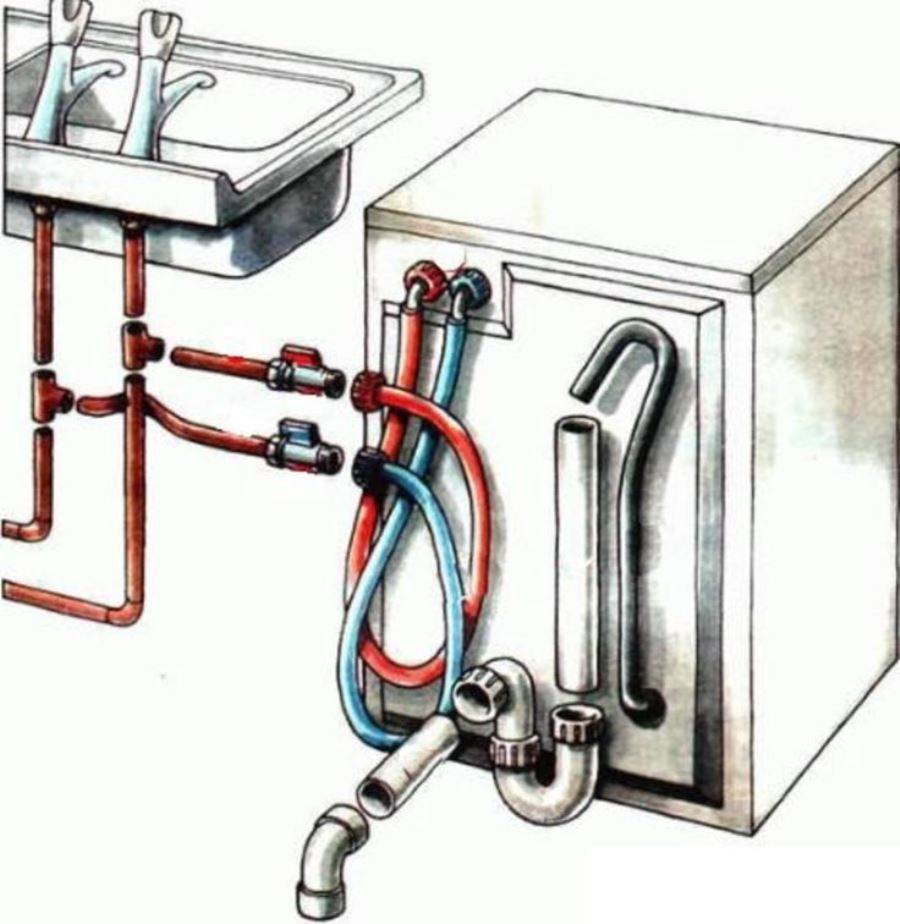

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Подготовка места установки

Сначала следует определиться с расположением техники. Место размещения желательно заранее предусмотреть в дизайне кухни, но можно легко установить ее когда угодно, если рядом присутствуют необходимые сети: водопровод, канализация, электричество.

Оптимальный вариант расположения – возле раковины. Перед покупкой необходимо оценить объем пространства, имеющийся в распоряжении, потому что техника предлагается в различных размерах. Чтобы получить дополнительное пространство, стоит отказаться от одного кухонного шкафа.

Отдельностоящие модели имеют стандартную ширину:

60 см,
45 см.

Стандартная глубина – 60 см, высота – 85 см. В большинстве случаев, машинки оснащены ножками, позволяющими выполнить небольшую регулировку (поднять, опустить на 2-4 см). Некоторые отдельностоящие модели позволяют выполнить монтаж под столешницей кухонного гарнитура, у них снимается верхняя крышка. Аналогичные габариты имеют встраиваемые машинки.

Интересное решение – компактная посудомойка, устанавливающаяся на кухонном столе. Компактная модель напоминает по внешнему виду домашнюю микроволновую печь, не требует много места. Компактные приборы дополнят маленькую кухню, где стандартный размер техники поставить невозможно. Компактные модели покупают жильцы съемных квартир, бездетные пары, холостяки.

Источник электроэнергии

Работает посудомоечная машина, как и любой бытовой прибор от электросети

Чтобы не было проблем с функционированием, неважно портативная у вас посудомоечная машина или встраиваемая, нужна евро розетка с заземлением. Не стоит менять комплектную евровилку на советский вариант

Для начала – это сделать сложно, ведь посудомойки комплектуются литыми неразборными моделями. К тому же будет риск, что замененная вилка создаст опасную ситуацию.

Правила установки розетки для посудомоечной машины предлагают ее размещение на уровне 30 см выше пола. Причем напрямую к электросети подключать нельзя, для этого используется дополнительная розетка, которая запитана через автомат на 16А. Проводить электричество для подключения посудомойки имеет право только квалифицированный электрик. Все остальные этапы работ можно делать самому.

Электропитание

Подключается посудомойка двумя способами:

Отдельная линия питания от счетчика без использования розетки и питающего кабеля с вилкой;
Установка возле места расположения машины розетки, также подключённой на отдельную линию и автомат в распределительном щитке.

Какой бы способ ни был выбран, должно присутствовать заземление. В отсутствии качественного заземления сразу же снимается гарантия производителя, и могут быть существенные неполадки в работе аппарата. Удары током и статическим электричеством при этом самая неприятная, но и не самая дорогостоящая проблема.

Нежелательно подключать посудомоечную машинку на одну линию со стиральной машиной, плитой или холодильником. Для нее следует выделить отдельную розетку с защитным автоматом в распределительном щитке.

Если есть доступ к клеммной колодке в посудомойке для прямого подсоединения питающих проводов, как например, у встраиваемых машин, то лучше использовать именно такой способ подключения. Если доступа нет, из аппарата выходит только кабель с вилкой, то устанавливается розетка с заземлением согласно требованиям для электропроводки на кухне. Устанавливаются розетки только на стенах на уровне выше рабочей поверхности или в защищённом месте выше пола на 50 см в удалении от источников воды и водопроводных и канализационных труб.

Типичная схема электропроводки в квартире

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.
