Ручной насос для скважины: виды оборудования, характеристики, их плюсы и минусы

Виды насосов, принцип их работы и устройство

Если зеркало жидкости расположено на небольшой глубине и нет нужды приобретать дорогостоящие электрические аналоги, стоит обратить внимание на механические насосные станции. По принципу своей конструкции помпы для скважины отличаются

По принципу своей конструкции помпы для скважины отличаются.

  • Мембранные агрегаты используются для перекачивания не только чистых, но и грязных жидкостей. Заклинивание механизмов не происходит благодаря оснащению самоочищаемого клапана. В конструкции отсутствуют трущиеся детали, которые могли бы быстро изнашиваться. Это хорошо сказывается на продолжительности и производительности работы. Высота всасывания жидкости составляет не более 6 метров.
  • Крыльчатые – самовсасывающие конструкции (до 1 метра), которые состоят из нескольких клапанов, корпуса, вала, крыла, всасывающего элемента и рычага. Предназначены для перекачивания жидкости без содержания твердых частиц, пищевых масел, алкоголя и жидкого топлива. На российском рынке стоимость начинается с 4000-5000 рублей.
  • Штанговые насосы способны поднимать жидкость с глубины до 30 метров. Имеют аналогичную конструкцию и поршневыми. Единственное отличие – более вытянутая форма поршня. Недостатки агрегата – громоздкость, а также вероятность обрыва штанги.
  • Поршневые насосные станции создают давление на выходе. Изготавливают корпуса, как правило, из нержавеющей стали, а другие детали из фторопласта. Качать воду из глубоких скважин они не смогут, но легко заменят поверхностные электрические насосы.

Мембранный насос

Небольшой мембранный насос удобен при эксплуатации, так как его можно переносить по необходимости

Внутренняя подвижная перегородка соединяется с рукояткой. В конструкции насоса есть воздушная камера, она никак не участвует в передаче воды. В нижней части устройства есть 2 патрубка. Один из них соединен с всасом через клапан. Другой выполняет роль нагнетателя.

Когда мембрана надавливается вниз, в камере, где находится жидкость, растет давление. Вследствие этого открывается клапан. Когда шток поднят вверх, также поднимается вверх и мембрана. Под давлением через обратный клапан запускается вода. Итак, один клапан стоит на всасывающей трубе, а второй на выпускной.

Для их изготовления используется металл или чугун. Одно из слабых мест этого насоса – мембрана. При частом ее использовании она быстро прорывается. Более того, со временем мембрана растягивается и становится эластичной. Из-за этого производительность снижается до нуля. Через корпус может проступать вода, это в том случае, если прорвалась мембрана. Заменить мембрану не составит особых проблем. Но даже несмотря на это, мембранные ручные насосы для широкого признания не получили.

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

  • Глубина.
  • Расход.
  • Диаметр источника и обсадки.
  • Напор.
  • Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

  • Расстояние помпы от зеркала воды.
  • Расстояние агрегата от дома.
  • Протяженность трубопровода (сопротивление).

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

На что ориентироваться при выборе

Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.

В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров

Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса

Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке)) Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос

Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды. Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать. Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды. Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п

Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования. Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия

Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать. Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.

Как правильно выбрать ручной насос для воды

Выбирая водяные насосы для дачи и частного дома или изготавливая ручной насос для воды самостоятельно, следует ориентироваться на ряд параметров как самого устройства, так и источника, из которого будет откачиваться жидкая среда. К таким параметрам, в частности, относятся:

  • глубина залегания водоносного слоя (от нее зависит напор, который должен обеспечить ручной насос для воды из скважины);
  • диаметр обсадной трубы в скважине, если планируется установка насосного оборудования штангового типа;
  • производительность оборудования;
  • степень загрязненности жидкой среды, оказывающая влияние на то, какого типа ручной насос для воды из скважины можно использовать;
  • эргономичность устройства.

Что касается срока службы ручных насосов, то здесь очевидно, что наиболее долговечным будет насос из нержавеющей стали

Оценив все вышеперечисленные параметры, можно определиться, какое ручное насосное устройство вам подойдет больше: садовая колонка для воды поршневого типа, насос штанговый, мембранный или крыльчатый.

Где купить насос для воды и аксессуары

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

Принцип работы колонки

При нажиме вниз до упора рычаг (4) давит через трубу и наконечник стояка (2) на эжектор с клапаном (9), пружина (13) сжимается и нижняя часть эжектора (7) с отверстиями опускается ниже гнезда. Вода, постоянно находящаяся в приемнике, фильтруется через сетку (11), поступает в эжектор и далее по стояку (2) к потребителю. После окончания водоразбора рычаг под действием пружины поднимается в первоначальное положение, клапан с резиновой прокладкой (10) прижимается к внутреннему торцу эжектора и закрывает доступ воды в эжектор. Вода, оставшаяся в стояке, через окно средней части эжектора (6) сливается в трубу (1), где находится до следующего водоразбора. Нормально работающий эжектор обеспечивает полный отсос воды при последующем водоразборе и гарантирует бесперебойную работу колонки.

Ручной скважинный насос: виды, схемы, принцип работы

Ручной насос выкачивает воду из скважины при определенных усилиях.

Имеет свои достоинства:

  • легок в ремонте;
  • универсален (выкачивает воду как с мелких, так и с глубоких скважин);
  • легкий в эксплуатации;
  • очень простой монтаж.

Минусом является отсутствие автоматики. Без усилий воды не достать.

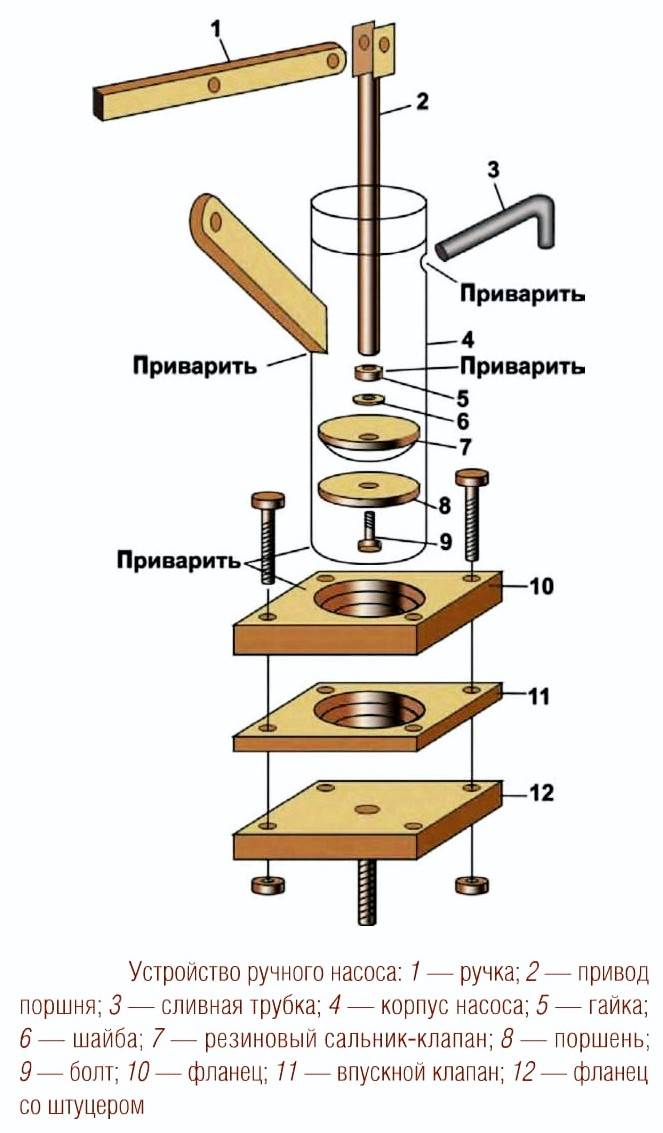

Схематическое изображение ручного насосаhttps://sovet-ingenera.com

Механические помпы для скважин разделяются на типы:

  • мембранные;
  • крыльчатые;
  • штанговые;
  • поршневые.

Продуктивность всех этих типов одинакова. За одну минуту можно достать примерно 30 литров воды.

Крыльчатая помпа. Добывает воду с глубины до 7 метров. Включает в себя основу, патрубки, крыльчатку и вал. Стоит надавить на рукоятку, крыльчатка начинает вращение. Благодаря повышению натиска вода накачивается через патрубки. Воду плохого качества, с загрязнениями и примесями гидрооснащение переносит плохо.

Помпы крыльчатого типа прекрасно перекачивает вязкие жидкости.

Ручной скважинный насос крыльчатого типаhttps://sovet-ingenera.com

Принцип работы механизма ручного насоса для скважины поршневого типа в вакуумном поднятии воды.

Устанавливаются агрегаты на метр от земли. Наибольшая глубина поднятия воды – до 9 – 10 метров.

Поршневое гидрооборудованиеhttps://provodoprovod.ru

Характеристики переносного оборудования

Ручной насос позволяет с минимальными усилиями перекачивать жидкость из скважины, оборудованной на месте, до точки отбора проб. Дальность действия здесь намного меньше, чем у автоматов. Но перекачать ведро воды вручную несложно – с этой задачей сможет справиться даже подросток.

Однако ссылки имеют ряд существенных преимуществ.

Среди ключевых позиций можно выделить следующие:

  • простой монтаж – установка не требует специальных знаний и осуществляется без использования специальных и дорогостоящих инструментов:
  • небольшие материальные затраты на покупку – ручной агрегат намного дешевле автоматического агрегата, и не всегда есть реальная необходимость платить значительную сумму денег за оборудование, которое не будет работать стабильно;
  • ремонтопригодность: при выходе из строя некоторых узлов моделей рычагов их очень легко и быстро заменить;
  • универсальность – ручные насосы на рынке представлены в широком ассортименте, можно выбрать устройство, подходящее как для глубоких, так и для неглубоких скважин;
  • автономность – устройство можно использовать там, где нет электросети или слишком высока стоимость электроэнергии и подключать мощное оборудование экономически нецелесообразно;
  • элементарное использование: чтобы насос начал подавать воду, достаточно несколько раз поднять и опустить ручку, с этой задачей легко справится даже ребенок, женщина или пенсионер.

У техники всего два недостатка. Первый – это физические усилия, необходимые для получения жидкости для питья или полива. В этом плане выигрывают автоматические насосы, которые качают воду из колодца без прямого вмешательства человека.

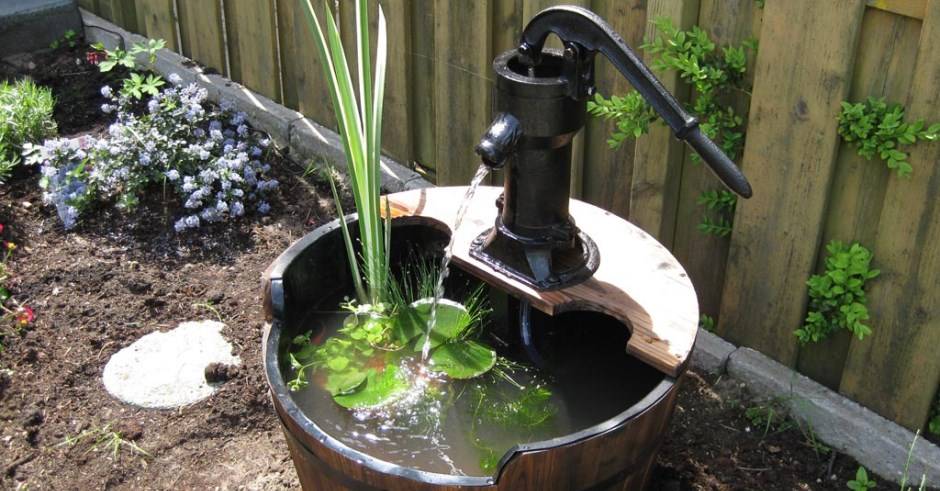

Эстетически привлекательная помпа с рычажным механизмом может быть не только практичным и удобным устройством для подачи воды, но и оригинальным украшением дачи

Второе – низкая производительность по сравнению с автоматами.

Однако это нельзя считать полноценным недостатком. Ведь такие модели предназначены для установки в местах, где нет необходимости, чтобы вода постоянно текла из-под крана или бесперебойную подачу устроить физически просто невозможно.

Ручные насосы с пластиковым корпусом подходят только для летнего использования. Чугунные и металлические агрегаты нормально работают круглый год. Им нужен утеплитель, при условии резкого перепада температурного режима

Обычно ручные насосы используются на дачных участках, посещаемых только летом и в местах, где есть проблемы с постоянной подачей электроэнергии.

Кроме того, ручные модели используются как сопутствующий вариант для водоснабжения. Поэтому обеспечивать огород необходимым количеством воды каждый день будет довольно сложно. А ручной насос поможет вам справиться с этой задачей и без дополнительных затрат на оплату электроэнергии.

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

  • водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
  • забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
  • дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
  • откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Рекомендации Zuzako по выбору скважинного насоса в зависимости от места монтажа

Для того чтобы выбрать хороший насос, который будет служить вам много лет без сбоев и нареканий, следует принимать во внимание его ключевые характеристики и особенности. В продаже можно найти два вида такого оборудования: поверхностные и погружные модели. Какие есть различия между ними и какой вариант лучше выбрать, — мы с вами разберемся вместе

Какие есть различия между ними и какой вариант лучше выбрать, — мы с вами разберемся вместе.

Поверхностные насосы

Поверхностные модели могут всасывать воду исключительно из маленьких скважин и колодцев, глубиной до 10 м. Их преимущества заключаются в легком управлении и обслуживании.

В продаже встречается несколько разновидностей таких насосов:

Ручные модели. Работают благодаря мускульной силе человека. Незаменимое решение для дач и участков, на которых часто возникают проблемы с электричеством. Но ручные насосы невозможно использовать для скважин глубже 8 м. Самовсасывающие модели. Такие механизмы не контактируют с водой напрямую. Конструкция с электроприводом располагается на поверхности, а в скважину опускается специальный шланг

Но у самовсасывающихся моделей есть одна особенность — они часто перегреваются, поэтому очень важно следить за температурой их корпуса. Бытовые станции

Тот же самовсасывающий насос, только с гидроаккумулятором

Именно он и дает возможность поддерживать постоянное давление в системе. Бытовые станции можно использовать для обустройства полноценного водоснабжения на участке. Но они могут работать максимум на глубине 10 м. Инжекторные станции. Усовершенствованная конструкция позволяет улучшить напор, но стоимость таких механизмов намного выше, чем у других поверхностных моделей.

Глубинные насосы

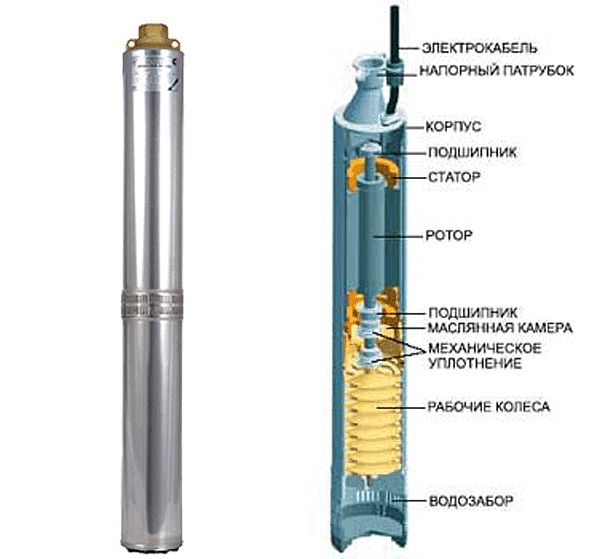

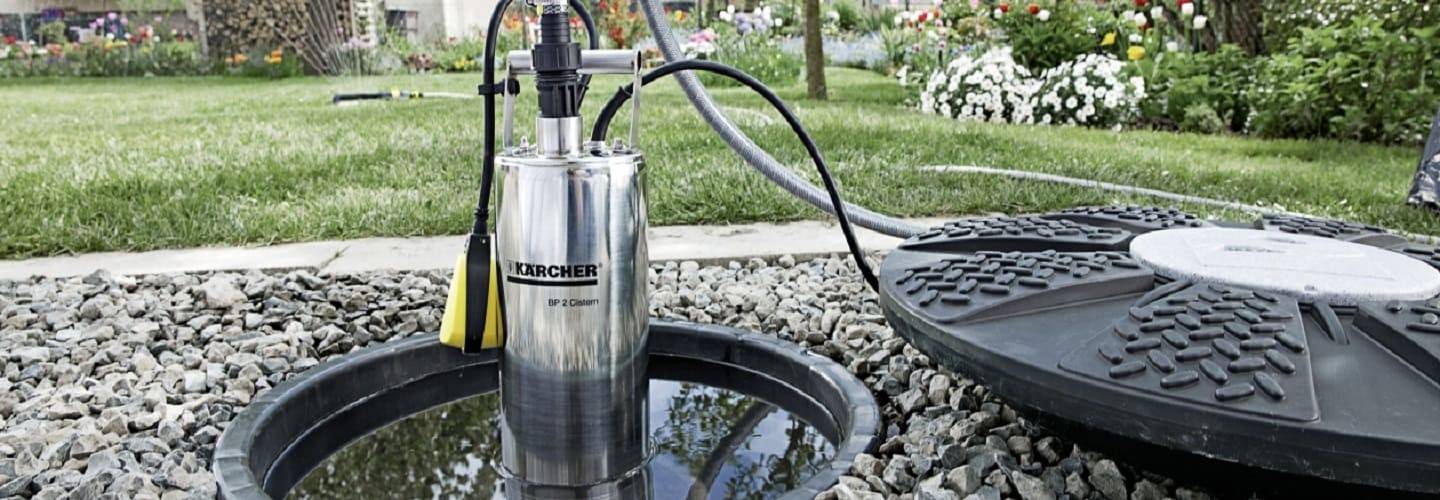

Погружные устройства подают воду с больших глубин. Именно такой механизм следует выбрать владельцу скважины более 10 м.

Существует несколько видов погружных насосов:

  • Вибрационные машины. Бюджетные модели, позволяющие добывать воду с глубины порядка 20 м. Принцип их действия заключается в вибрациях, которые рано или поздно разрушают стенки скважины. К тому же такие модели плохо переносят воду с механическими частицами.
  • Центробежные устройства. Обладают высокой ценой, но взамен дают отличный напор. Они с легкостью «переваривают» механические включения и не оказывают негативного влияния на саму скважину.
  • Винтовые модели. Такие машины запросто перекачивают не только воду, но и вязкие густые жидкости. Но такие насосы очень часто ломаются, если не получают необходимого обслуживания.
  • Вихревые модели. Самый распространенный вариант, оптимальный для дома. Славятся своей надежностью и простотой использования.

Выбирая новый насос, обязательно обратите внимание на его ключевые характеристики и особенности вашей скважины:

Производительность. Если вы ничего не знаете о возможностях своей скважины, не пытайтесь гнаться за высокой мощностью насоса. Ведь каждый резервуар обладает индивидуальными показателями наполняемости, которые нужно знать для удачного выбора подходящего агрегата. В идеале производительность прибора должна быть меньше, чем наполняемость самой скважины. Обычно, оптимальным решением оказывается покупка насоса, способного перекачивать 2-3 кубометра воды в час. Напор. Очень важная характеристика. Вычислить оптимальную величину можно при помощи универсальной формулы: прибавьте к глубине своей скважины 30 единиц, а потом добавьте еще 10%

К примеру, для 10-метровой скважины лучше всего выбрать насос с напором 45 м

Качество воды Мало кто принимает во внимание этот нюанс, а ведь на самом деле это тоже очень важно. Если на вашем участке преобладает чистая вода без всяческих примесей, то вам подойдет практически любая модель Но если в воде присутствует большое количество песка или других загрязнений, стоит остановить выбор на винтовом насосе

Только такой мощный прибор выдержит повышенную нагрузку и не поломается из-за попадания твердых частиц.

Особенности ручного оборудования

Ручной насос позволяет перекачивать жидкость из скважины, обустроенной на участке, к точке отбора, приложив небольшие усилия. Скорость водопотока здесь гораздо ниже, чем в автоматических приборах. Но накачать вручную ведро воды не сложно – с этой задачей справится даже подросток.

Тем не менее, рычажные механизмы имеют ряд существенных преимуществ.

Среди ключевых следующие позиции:

  • автономность – прибор можно использовать там, где отсутствует электрическая сеть, либо стоимость электроэнергии слишком высока, и подключать мощное оборудование экономически не выгодно;
  • небольшие материальные затраты на приобретение – ручной агрегат стоит значительно дешевле автоматического и не всегда есть реальная потребность платить значительную сумму денег за технику, которая не будет эксплуатироваться в постоянном режиме;
  • универсальность – ручные насосы на рынке представлены в широком ассортименте, выбрать подходяще устройство можно как под глубокую, так и под мелкую скважину;
  • ремонтопригодность – если какие-либо узлы рычажных моделей выходят из строя, они очень легко и быстро заменяются;
  • простой монтаж – установка не требует профильных знаний и осуществляется без использования специфического, дорогостоящего инструмента:
  • элементарное использование – чтобы насос начал подавать воду, нужно только несколько раз поднять и опустить рукоятку, с этой задачей легко справится даже ребенок, женщина или пенсионер.

У оборудования только два минуса. Первый – это физические усилия, которые требуется прикладывать для получения жидкости для питья или полива. В этом плане автоматические насосы, выкачивающие воду из скважины без непосредственного участия человека, выигрывают.

Эстетически привлекательный насос с рычажным механизмом может быть не только практичным и удобным прибором для подачи воды, но и оригинальным украшением дачного участка

Второй – небольшая по сравнению с автоматическими агрегатами производительность.

Однако, полноценным недостатком это считать нельзя. Ведь такие модели предназначаются для установки в местах, где нет потребности в постоянно текущей из крана воде или бесперебойную подачу просто невозможно организовать физически.

Ручные насосы с пластиковым корпусом подходят только для летнего использования. Чугунные и металлические агрегаты нормально работают в круглогодичном режиме. Нуждаются в утеплении при условии резкой смены температурных режимов

Обычно ручные насосы используют на дачных участках, посещаемых только летом, и в местах, где есть проблемы с постоянной подачей электричества.

Также ручные модели применяют как сопутствующий вариант водоснабжения. Так, ежедневно обеспечивать необходимым количеством воды грядки с овощами будет довольно сложно. А ручной насос поможет справиться с этой задачей, причем без лишних затрат на оплату электроэнергии.

Популярные производители ручных насосов

Несмотря на наличие у ручных насосов достаточного количества преимуществ, они же могут считаться и минусами на фоне электрических моделей:

  • Оборудование может работать без электричества. Однако отнюдь не каждый владелец загородного участка будет рад тому, что ему придется для подъема воды прилагать определенные физические усилия.
  • Невысокая цена. Для потребителя это, естественно, будет являться весомым плюсом, чего не скажешь про продавца. По этой причине на отечественном рынке не так много компаний, которые предлагают подобные виды насосов.

Если рассматривать ассортимент подобных установок, то наибольший спрос сформировался на импортные изделия, предлагаемые европейскими производителями. В первую очередь это агрегаты мембранного типа, которые выпускает датская компания Grundfos, а также аппараты крыльчатого типа, которые производят немецкие фирмы.

При этом в довольно большом количестве на рынке представлена продукция и от российских изготовителей, среди которых лидируют столичные предприятия, уральская горно-металлургическая компания и иные. Достаточно хорошо зарекомендовал себя каунасский чугунно-литейный завод, в ассортименте которого представлены ручные насосы. Достаточно большое представительство имеют изделия, предлагаемые украинскими и китайскими производителями.

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

  • Простота оборудования стала причиной его быстрого монтажа.
  • Установка системы возможна практически в любых условиях.
  • Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
  • Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
  • Ручной насос стоит гораздо дешевле своих аналогов.
  • Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

  • Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
  • Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

  • поршневые насосы;
  • штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине  – до 10 м.

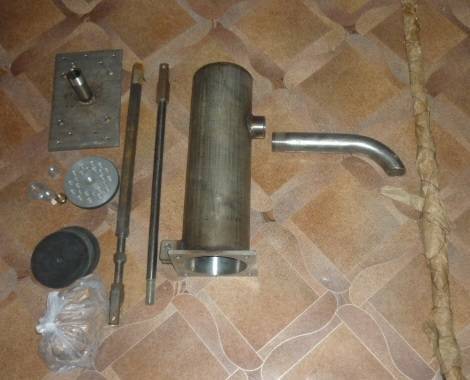

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Особенность глубинного насоса

Этот ручной насос для скважины или колодца мало чем отличается внешне от поршневых: форма, поршень и принцип действия точно такой же. Особенность состоит лишь в том, что выпускная труба и шток, соединенный с поршнем, имеют длину, значительно превышающую те же детали у вышеназванных моделей. При необходимости величина штока может быть увеличена более 30 м.

Самое неудобное то, что поднимать и опускать поршень придется только за счет мускульной силы. Разрежения, создаваемого для всасывания воды из скважины, хватает только для того, чтобы поднять воду до определенной высоты. Дальнейшее движение производится только дополнительными внешними усилиями. Так что несмотря на неограниченные возможности забора воды с любой глубины, такая разновидность популярности не имеет.

remoskop.ru

Как правильно выбрать ручной насос для воды

Выбирая водяные насосы для дачи и частного дома или изготавливая ручной насос для воды самостоятельно, следует ориентироваться на ряд параметров как самого устройства, так и источника, из которого будет откачиваться жидкая среда. К таким параметрам, в частности, относятся:

  • глубина залегания водоносного слоя (от нее зависит напор, который должен обеспечить ручной насос для воды из скважины);
  • диаметр обсадной трубы в скважине, если планируется установка насосного оборудования штангового типа;
  • производительность оборудования;
  • степень загрязненности жидкой среды, оказывающая влияние на то, какого типа ручной насос для воды из скважины можно использовать;
  • эргономичность устройства.

Что касается срока службы ручных насосов, то здесь очевидно, что наиболее долговечным будет насос из нержавеющей стали

Оценив все вышеперечисленные параметры, можно определиться, какое ручное насосное устройство вам подойдет больше: садовая колонка для воды поршневого типа, насос штанговый, мембранный или крыльчатый.

Водяной насос из компрессора

Эффективный насосный агрегат простейшей конструкции собирается из рабочего компрессора. Для самодельного устройства понадобится 2 трубопровода – для воздуха и воды.

Технология изготовления отличается простотой. Дачники, не знакомые со строительной профессией, способны самостоятельно справиться с работой.

В нижней части водяной трубы, расположенной на дне источника, формируется отверстие, размером превышающее диаметр воздуховода. Воздушный трубопровод вводится в образованную дыру, соединяется с компрессором.

Под воздействием давления атмосферных масс вода выталкивается из системы.

Принцип работы водяного насоса из компрессора.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.

Разборный насос для сезонного использования

Для доставки воды из неглубокого колодца можно своими руками сделать летний пластиковый вариант ручного насоса.

Чтобы собрать этот простой и экономичный механический насос для скважины, необходимо приготовить следующее:

  • Канализационная пластиковая труба диаметром 50 мм. Понадобится 2 трубы, каждая длиной около 3 метров.
  • Сетчатый фильтр, который нужно будет установить на конец трубы, погружаемый в колодец.
  • Обратный клапан заводского изготовления.
  • Труба из полипропилена диаметром 20 мм с резьбой для присоединения обратного клапана.
  • Тройник 25*20 мм с впаянной резьбой для изготовления крепления ручки.
  • Трубка для ручки металлическая.
  • Прокладка из фторопласта, из которой будет изготовлен поршень.
  • 2-3 хомута с дюбелями и резиновыми уплотнительными элементами, для фиксации трубы к стенкам колодца.

Чтобы решить вопрос, как сделать ручной насос для скважины, необходимо воспользоваться следующей схемой:

  • Берут полипропиленовую трубу и закрепляют на ней поршень из фторопласта. Затем прикручивают обратный клапан.
  • Сбоку от колодезного люка нужно сделать отверстий, куда будет вставлена труба.
  • Полученное изделие вставляют в канализационную трубу, на ее конец со стороны обратного клапана насаживают фильтрующее устройство. Всю конструкцию погружают в колодец.
  • На другой конец полипропиленовой трубы насаживают тройник и вставляют в него ручку. Для накачивания воды с помощью ручки внутреннюю трубу двигают вверх и вниз. Если посмотреть со стороны, то действия будут напоминать накачивание велосипедных колес ручным насосом.
  • Также в тройник вставляют небольшой отрезок пластиковой трубы подходящего диаметра с надетым на другой конец фитинговым элементом в виде уголка. Через него вода будет наливаться в подставленное ведро или другую емкость.

Преимущество пластикового ручного насоса для перекачки воды заключается в возможности легко и быстро разобрать изделие на части с наступлением холодов. Достаточно снять наружные части и вытащить внутреннюю полипропиленовую трубу. Канализационная труба из пластика может оставаться в шахте колодца.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
