Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

• обесточить квартиру, отключив электропитание на щитке;
• с помощью индикатора проконтролировать отсутствие тока в розетке;
• если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
• вынуть старую розетку, отсоединив провода;
• подготовить подрозетник, почистив старый или воспользовавшись новым;
• провода должны быть открыты для проведения работ;
• зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
• одсоединение проводов к новой розетке облегчает использование разных цветов;
• к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
• каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
• рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
• установить наружную крышку для розетки, закрепить винтом не перетягивая;
  подключить ток.

Печь и духовой шкаф

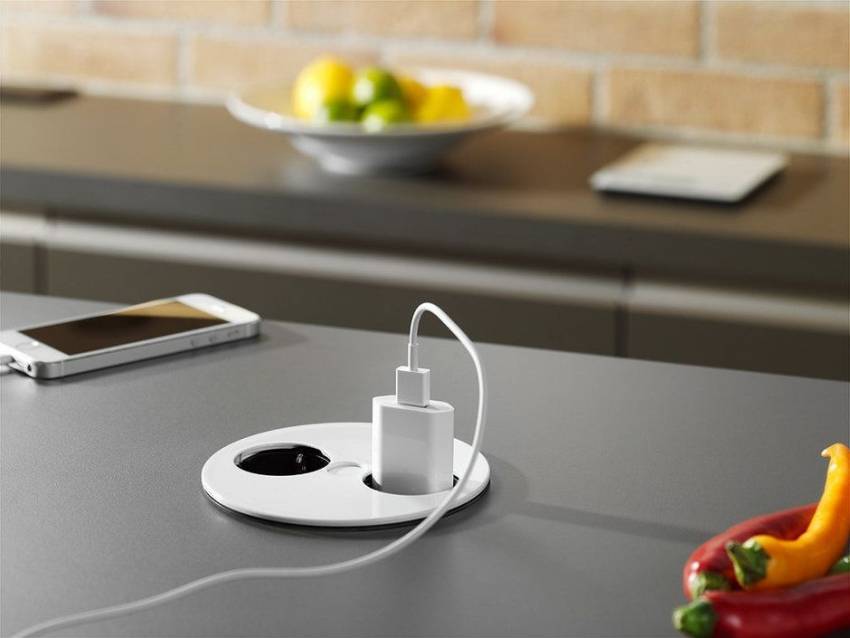

Отлично подойдет розетка, для кухни встраиваемая в столешницу, с такой моделью можно практично использовать пространство помещения и получить на выходе надежное соединение.

Эти две составляющие подключаются отдельно, хотя и расположены в непосредственной близости. Коммуникации подобного рода очень легко спрятать, достать до них можно будет без труда, открыв ближайший ящик.

Если выбран такой вариант исполнения, не нужно забывать, что расстояние от стенки должно быть не меньше 20 см. Высота варьируется от 25 до 80 см от пола, на усмотрение хозяина жилища и с учетом влияния других факторов.

Типы розеток, их особенности

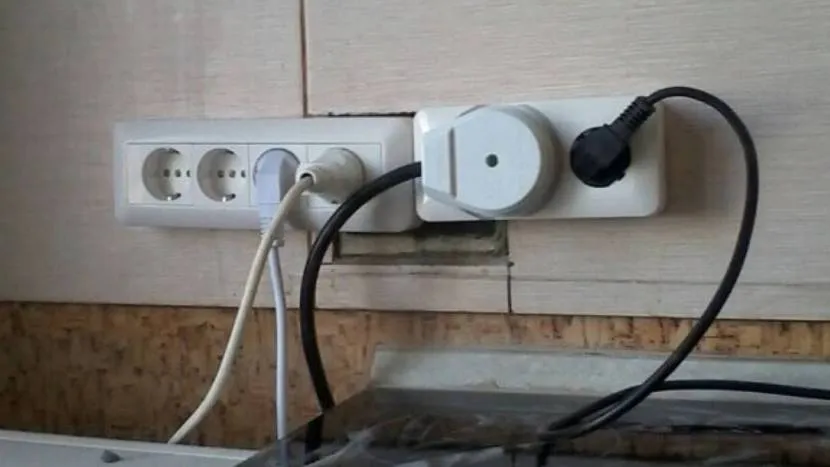

Даже грамотное размещение розеток не создаст надлежащего комфорта, если они неверно подобраны. Не упускайте из вида, что электроприборы – это элемент дизайна, они должны соответствовать интерьеру. В продаже имеется широкий ассортимент различных розеток, они подразделяются на 4 типа: угловые, накладные, выдвижные, розетки скрытого типа.

При монтаже розеток необходимо в обязательном порядке следовать всем правилам.

Накладные приборы наиболее часто используются при ремонте. Это элементарная конструкция, вполне доступна, легко монтируется. Их используют в помещениях с открытой проводкой. Единственный минус – они не для кухни, так как попадание жидкости вызовет окисление контактов, коррозию. Эти причины послужат поломке прибора.

Данный тип не так часто используется на кухне, поскольку приносит гораздо больше пользы при открытых проводках.

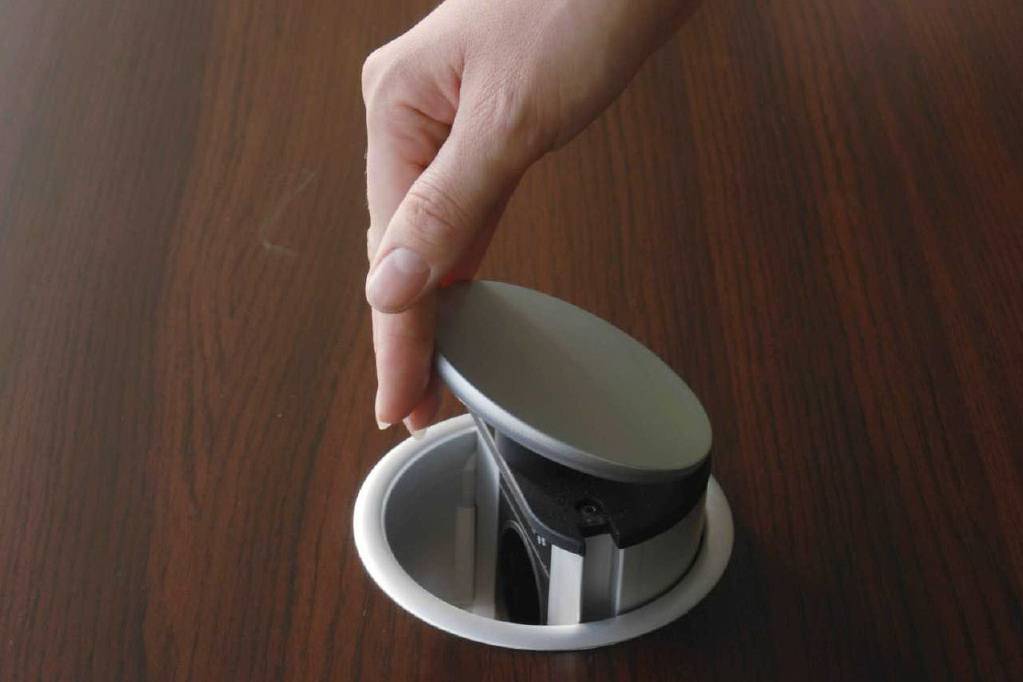

Выдвижные и встроенные розетки

Приборы выдвижного типа стали продаваться в магазинах не так давно, но уже пользуются популярностью. Розеточный блок, как правило, имеет 2-4 гнезда, это дает возможность подключить к электричеству сразу несколько приборов. Розетки выдвинуть достаточно легко, поэтому их монтируют в столешницах, шкафах.

Довольно интересный с практической точки зрения вариант.

В маленьких кухнях дизайнеры рекомендуют устанавливать такие розетки в углах. Ведь данные участки редко используются. А монтаж здесь этих приборов сделает данную зону функциональной.

Позволяет подключать одновременно несколько электроприборов, что очень удобно, особенно на кухне.

Встраиваемые розетки универсальны, и в этом их главное достоинство. Они почти не видны и никак не повлияют на интерьер. Данные модификации применяют, монтируя скрытую проводку. Располагают их в нишах, предохраняющих от влажности, в связи с чем повышается период работы. Размещая розетки для скрытого монтажа, ориентируйтесь на схему прохождения проводов.

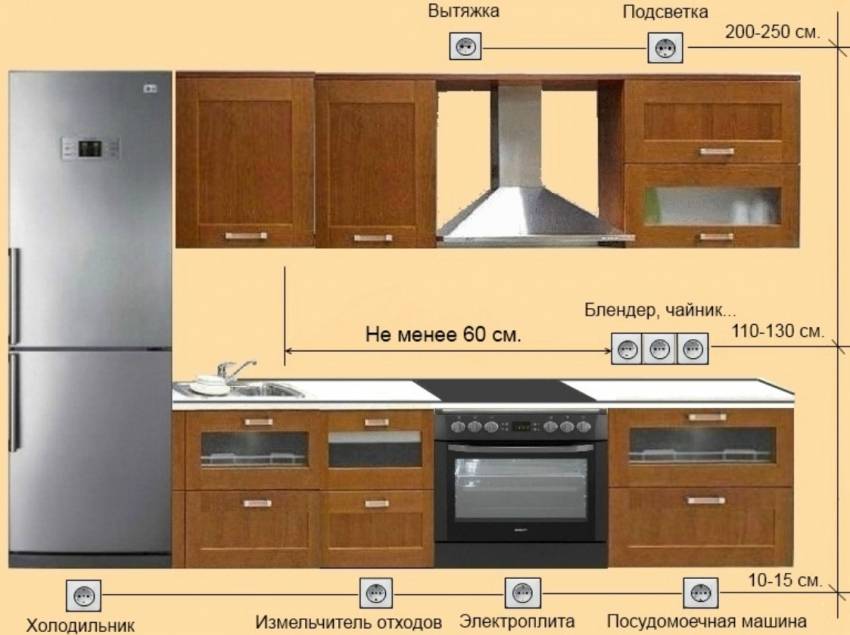

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Виды розеток

На кухне могут быть различные типы розеток. Не только “советские” и евророзетки.

Простые стенные розетки подойдут для подключения холодильника и прочей бытовой техники.

Для подключения вытяжки, холодильника, плиты, телевизора подойдут обычные настенные розетки. А для рабочей или обеденной зоны они не всегда удобны.

Выдвигающиеся розетки. Они монтируются прямо в рабочую столешницу, как капсула, в навесной шкаф, как перископ, либо в боковую панель. Помимо розеток в них могут быть гнезда для телефона или интернета.

Выдвижные розетки очень удобны в обеденной зоне

Встроенные розетки. Нажатием на крышечку, вы открываете розетку, как книгу. Такие розетки особенно удобны в обеденной зоне.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

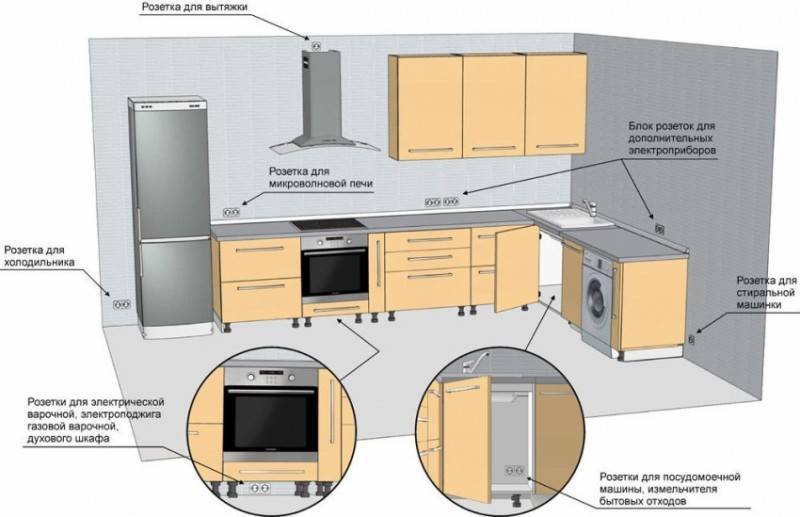

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам. Вытяжка

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Установка розеток

Монтаж розеток без заземления не вызывает трудностей. Необходимо всего лишь закрепить ноль и фазу на разных винтах розетки. После этого — поместить получившуюся конструкцию внутри стены.
При наличии заземления внутри изоляции кабеля, который теперь надежно спрятан в стене находятся три провода:

• Фаза. Обычно это белый или черный провод.
• Ноль. Синий провод.
• Заземление. Обозначается желтым или зеленым цветом.

К центральной клемме крепят заземление, а к двум боковым ноль и фазу. Чтобы подключить провода либо используют зажим, либо обматывают зачищенные провода вокруг винтов. При монтаже двойных розеток следует внимательно следить за тем, чтобы питающие провода были закреплены на разных пластинах. Иначе может произойти короткое замыкание.
В зависимости от конструкции розетки располагают внутри стены или снаружи. Есть варианты скрытых розеток, их прячут внутри мебели и в этом случае их вид не портит интерьер в кухне и не позволяет детям добраться до опасного электричества.

Требования к установке розеток

Электроснабжение представляет потенциальную опасность для человека. Из-за этого необходимо изучить электротехнические требования, перед тем как сделать розетки на кухне и спроектировать прокладку электропроводки. Среди них основными являются следующие правила:

1. Не допускается попадание брызг жира, чая, воды и другой жидкости на контактные разъемы электророзетки. Поэтому монтаж источника электропитания выполняют на расстоянии не ближе 200 мм к плите и мойке.
2. Электророзетки разрешено располагать внутри кухонного гарнитура, когда установлена габаритная и надежная мебель. Такое их расположение упрощает подачу электричество к встраиваемым приборам.
3. Расстояние между подключенным электроприбором и розеткой должно быть максимум 1500 мм.
4. Устройство передачи электроэнергии можно разместить под мойкой, но только если оно имеет водоупорный корпус.

На кухне розетки не устанавливают сзади бытовой техникиИсточник zelmershop.ru

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Мощность приборов

Учитывать мощность бытовой техники также необходимо для выполнения правильно разводки.

• Электроплита или духовка – от 1000 Вт;
• Посудомойка – от 1000 Вт;
• Бойлер – от 1500 Вт;
• Холодильник или морозильная камера – 300-950 Вт;
• СВЧ — печь – от 800 Вт;
• Чайник – от 500 Вт;
• Миксер – до 300 Вт;
• Кофемашина – от 900 Вт.

При одновременном подключении нескольких устройств в одну розетку не должно быть превышения допустимой мощности. Предельная мощность указывается на розетках. В продаже есть варианты в 2,2 кВт и 3,5 кВт

При покупке надо обращать на это особое внимание. Точную потребляемую мощность конкретного бытового прибора можно найти в паспорте устройства

2 Как расставлять источники – определяем расстояние от пола

Чтобы выяснить оптимальную дистанцию от пола до источника питания, нужно рассмотреть принцип расчета на примере каждого электроприбора. Самый важный из них – плита. Для устройства совмещенного типа будет достаточно всего одной розетки, а для раздельных приборов, включающих варочную панель и духовой шкаф, необходимо два источника питания. Специалисты не советуют размещать последние на стене прямо позади духовки или вблизи от конфорок. Оптимальный вариант – установить их в стороне от задней стены плиты на расстоянии 20 см. от пола. Так розетки не будут видны вашим гостям, и у вас будет свободный доступ к источнику питания. Расстояние от столешницы при этом будет составлять примерно 55–65 см.

Далее идет черед холодильника. Здесь нужно придерживаться того же принципа – устанавливать розетку  на расстоянии 15 см., смещая ее немного в сторону от змеевика. При этом стоит учитывать, что длина шнура большинства моделей холодильников очень мала. Если на кухне будут устанавливаться стиральная и посудомоечная машины, то для них потребуется две дополнительные розетки. Главное правило – они не должны располагаться в непосредственной близости к заливным и сливным шлангам приборов. Следовательно, источники питания оптимально устанавливать в противоположной стороне от каналов на расстоянии 25 см. от пола.

Важной частью кухни является ее «фартук», то есть пространство между верхней и нижней частью мебели, или между шкафчиками и столешницей. В большинстве случаев в этой части находится зона для приготовления пищи

Следовательно, здесь необходимо большое количество розеток, так как домохозяйке часто приходится использовать миксер, мультиварку и другие приборы

Чтобы с ними было удобно работать, устанавливать источники питания стоит на высоте 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих между мебелью розеток не сделают ваш интерьер лучше

Следовательно, здесь необходимо большое количество розеток, так как домохозяйке часто приходится использовать миксер, мультиварку и другие приборы. Чтобы с ними было удобно работать, устанавливать источники питания стоит на высоте 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих между мебелью розеток не сделают ваш интерьер лучше.

Розетки на кухонном фартуке

В плане также были отмечены розетки на противоположной стене от гарнитура. Они требуются для подключения телевизора и других необходимых приборов. В этой части также бывает расположен обеденный стол и диван. Источники питания здесь могут стать необходимыми для подключения пылесоса, ноутбука или зарядного устройства для телефона. Лучше всего, если в этой зоне будет располагаться пара двойных или тройных источников питания на высоте 25 см. от пола.

Зачастую новичкам интересны евростандарты и правила установки розеток согласно им. Однако, ни один специалист не может предоставить каких-то определенных правил, так как их нет ни на одной бумаге. Все сводится к тому, что большинство жителей западных европейских стран устанавливают выключатели на высоте 80–90 см. от пола, а розетки – на расстоянии 25 см. Поэтому не стоит «заморачиваться», лучше самостоятельно определиться с самым оптимальным для вас положением источников питания.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

• угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
• выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
• встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

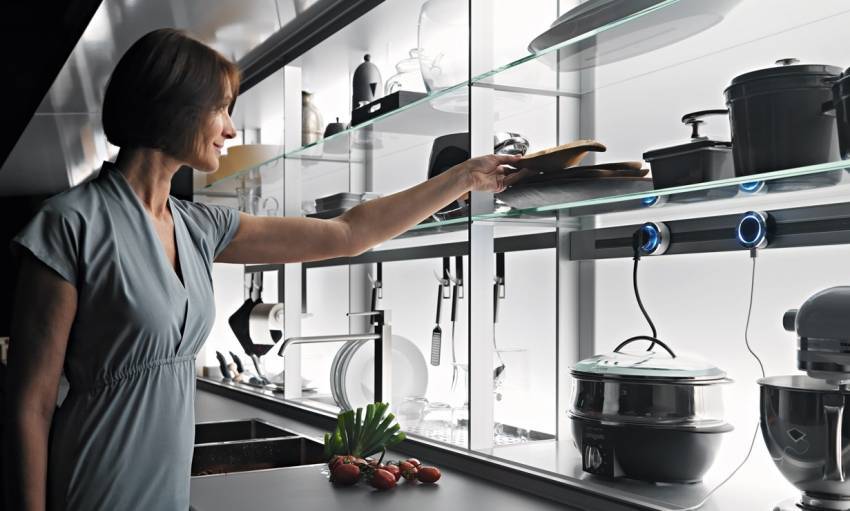

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

• вытяжка;
• плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
• крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
• мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Типы проводки

Считайте себя счастливчиком, если в вашем доме протянута трехфазная сеть. Это бывает в тех случаях, когда в квартирах установлены электрические плиты, вместо газовых. С такой электросетью вы можете не беспокоиться за исправную работу бытовой техники – напряжения хватит на все приборы (даже включенные одновременно).

Если же в вашей квартире однофазная сеть, то вам придется пожертвовать некоторыми потребностями и удобствами. Посудите сами, если напряжение однофазной сети 50А, то максимальная мощность вашей электросети – 50А × 220В = 11 кВт. А трехфазная сеть в три раза увеличивает мощность.

Дополнительная информация – Сколько розеток нужно на кухне: расчет согласно бытовым приборам.

Требования к различным розеткам

Чтобы знать, как правильно расположить розетки на кухне, мало просто прорисовать их на эскизе или стенах, обозначив крестиками. Необходимо принимать внимания различные нормативы и акты по безопасности. Учить их наизусть нет нужды, просто следуйте инструкциям и здравому смыслу. И не экономьте на собственной безопасности и сохранности ваших бытовых приборов. Качественные розетки и проводка – гарантия долгой и бесперебойной работы всей кухонной техники.

Так, розетки, которые будут находиться возле раковины или труб, должны быть защищены от влаги крышками и резиновыми уплотнителями. Степень защиты таких розеток IP 44. А если в доме есть пытливые детки, то розетки нужно прикрывать шторками или специальными заглушками.

Напряжение (Вольты) в сети нам изменить не под силу – что нам подает энергокомпания, тем мы и пользуемся. Значит, нужно учитывать силу тока в розетке (Амперы) и мощность агрегат (Ватты). На розетках или их упаковках указано, какую суммарную мощность они могут выдержать. 10 ампер соответствует 2,2 кВт, а 16 ампер – 3,5 кВт (именно в таких вариантах выпускают розетки). Однако не стоит испытывать их граничную выносливость. К примеру, не стоит одновременно включать в одну розетку и СВЧ печь с мощность в 1000 Ватт, и электрочайник мощностью 1500 Ватт – либо розетка поплавится, либо приборы испортите. Сориентироваться в мощностях помогут нижеприведенные данные.

• Электродуховка – от 2500 Ватт.
• Электрическая варочная поверхность – от 1000-1500 Ватт.
• Машинка посудомоечная – от 1000 Ватт.
• Машинка стиральная – от 1500 Ватт.
• Нагреватель воды – от 1500 Ватт.

Схема размещения розеток

Для таких мощных приборов необходима отдельная линия, ведущая к электросчетчику и имеющая собственный автомат. И не забудьте о заземлении.

• Электрический чайник – от 500 Ватт.
• СВЧ печь – от 800 Ватт.
• Кофеварка – от 900 Ватт.
• Тостер – до 1000 Ватт.
• Кухонный комбайн – до 1200-1500 Ватт.
• Блендер – до 300 Ватт.
• Телевизор – 200-330 Ватт.
• Холодильник – 200-1000 Ватт.
• Морозильная камера – 300 Ватт.
• Ноутбук – 50-75 Ватт.

И остальное по мелочи. Такие приборы можно подключать в обычные розетки. Однако учтите, что каждый провод, проложенный на кухню, должен иметь сечение не менее 2,5 кв. мм и быт выполненным из меди. Возможно, это вам покажется дороже обычных кабелей, но экономия здесь не уместна.

В целом, нагрузку на розетки стоит рассчитывать с запасом – суммируйте все мощности кухонных приборов и умножьте результат на 2. Это и будет степень выносливости проводки.

Основные правила расположения

Необходимо учитывать мощность всех приборов, подключаемых к одному разъему. Недопустимо совместное подключение электрического чайника с микроволновой печью.

Для крупных приборов желательно провести отдельные линии с подходящим сечением. Также для духовых шкафов и другой крупной техники нужно предусмотреть отдельную автоматическую защиту в электрощите. Приборы с металлическим корпусом требуют заземления, а также использования электророзеток, подключенных через УЗО.

Установка розетки над холодильником, духовкой, вытяжкой или другими электрическими приборами запрещена. Они должны находиться сбоку, расстояние не менее 20 см.

Для правильного расположения розеток на кухне можно воспользоваться готовой схемой, но лучше составить ее самостоятельно, учитывая все нюансы конкретной кухни с бытовой техникой. Чтобы самостоятельно составить план, нужно знать все размеры кухонного гарнитура, полок и других элементов. Это знание необходимо, чтобы определить места подключения встроенной бытовой техники.

Для варочной поверхности и духового шкафа устанавливают два разных разъема, их подключение производится независимо друг от друга. Если духовой шкаф находится под варочной поверхностью, то место подключения располагают внизу, высота должна составлять около 180 мм от пола. Также кухонные розетки для плиты можно поместить за соседним шкафчиком, но расстояние от боковой стенки плиты в этом случае не должно быть меньше 200 мм, а высота от пола 200–750 мм. Иногда духовой шкаф устанавливают в высокий пенал, на уровне столешницы, тогда источник питания располагают в нижнем ящике или в боковом шкафу.

Многие, чтобы подключить холодильник, используют удлинители, но это противоречит инструкции. Провод холодильника имеет небольшую длину, обычно около 1 метра. Это нужно учитывать при планировании места подключения. Стоить помнить, что электророзетка должна располагаться рядом с прибором, а не за ним. Идеальное расстояние, это 200–750 мм от пола и 100–200 мм от боковой стенки прибора.

Нередко на кухне размещают стиральную и посудомоечную машину

Чтобы обеспечить подачу воды, их устанавливают рядом с мойкой, поэтому необходимо уделить особое внимание электророзеткам. Наилучшее решение – разместить их в соседнем от мойки шкафу, на расстоянии 100–200 мм и высоте от пола 200–400 мм

Микроволновая печь и кофемашина не являются обязательными элементами, но многие люди ими пользуются. Поэтому нужно подумать, куда их подключить. Микроволновая печь, как правило, стоит на уровне глаз, значит, разъем должен быть на соответствующей высоте. Удобно будет сделать один двойной разъем для этих приборов. Если что-то из техники будет стоять на столешнице, то электророзетки монтируют в кухонном фартуке. При необходимости их можно использовать для другой техники.

Помимо крупной бытовой техники, во время готовки используются и другие приборы, для них электророзетку делают в кухонном фартуке. Количество определяет сама хозяйка, от этого зависит удобство приготовления пищи. Необходимо продумать точное число необходимых разъемов и добавить еще 2–3 штуки, чтобы не ошибиться.

Выделяют три основных уровня высоты розеток на кухне: первый уровень расположен на высоте 100–300 мм от пола, предназначен для подключения крупной бытовой техники, которая должна быть постоянно включена в сеть; второй уровень расположен на высоте 100–200 мм от столешницы. Их используют чаще остальных, они предназначены для большей части кухонной техники; верхний уровень – на высоте 2 метра и более от пола. Предназначены для вытяжки, светильников.

Виды и особенности приспособлений

Уделив должное внимание безопасности, стоит подумать и об эстетичности. Ведь хочется видеть кухню приятной глазу, а не только практичной

И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:

• Накладные модели;
• Встраиваемые;
• Скрытые;
• Угловые.

Помимо монтажных особенностей, точки могут быть всевозможных дизайнов, с выталкивателем вилки, индикацией, со шторками и многими другими дополнениями, которые позволяют не только вписать их в дизайн, но и найти наиболее удобное для себя решение.

Розетки с заземлением чаще используются для энергоёмких кухонных приборов. К ним должен всегда быть свободный доступ, позволяющий в любой момент извлечь вилку.

Скрытые розетки могут монтироваться внутри шкафов, шуфлядок, ящиков, столешниц. Как правило, они предназначаются для редко используемых приборов.

В последнее время производители предлагают новые интересные решения — угловые розетки. С ними можно использовать свободное пространство углов, что зачастую очень удобно.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

Как правильно разместить розетки на кухне: три уровня высоты

Нельзя не сказать о том, что трехуровневая система размещения розеток признана специалистами наиболее эффективной. Именно поэтому стоит придерживаться именно ее:

• первый уровень предназначен для крупных бытовых приборов, и, как правило, расположен на высоте от 10 до 30 см;
• второй уровень, средний, используется для большей части бытовой техники. Обычно их монтируют в кухонном фартуке и используют чаще всех прочих. Высота розеток на кухне над столешницей составляет примерно 10-20 см;
• верхний уровень – те самые розетки, в которые подключают кухонную вытяжку, а также светильники, которые получают питание через электровилку. Высота таких розеток от пола 2 м и более.

Самым удобным считается трехуровневый способ расположения розеток на кухне
