Лопасти кулера плохо вращаются
В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.
Разборка вентилятора происходит следующим образом.
- Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
- После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
- Снимите заднюю защитную сетку, открутив еще одну гайку.
- Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
- Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
- После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
- Включите агрегат и проверьте силу потока воздуха.
Поломка переключателя скорости
Поломка переключателя скорости часто сопровождается повышенной шумливостью устройства. В этой ситуации ремонт следует начинать с осмотра регулятора. Располагается данный элемент возле блока управления. Для того чтобы до него добраться, нужно просто скрутить заднюю защитную крышку.
После этого появится возможность снять контактную колодку, которая перегораживает блок управления. Прижимную планку в этой ситуации можно не трогать. Однако в зависимости от конструктивных особенностей модели план ремонта может немного меняться. После снятия блока управления осматривается непосредственно регулятор.
Бывает, что проблема заключается в отсоединении проводника. В таком случае задачу можно решить с помощью Однако переключатель скорости также может сгореть, и тогда его придется заменить. Заказать указанный компонент вентилятора можно через сервисный центр. Также всегда есть возможность обратиться за помощью в мастерские.
Глобальное потепление нашей планеты заставляет искать источники охлаждения и вентилирования помещений в летний период времени. Покупка кондиционера полностью решает эту проблему, но, к сожалению, большая часть нашего населения не может оснастить кондиционерами свои дачи и подсобные помещения.
В таком случае ставят обычный вентилятор, который имеет свойства ломаться в самый неподходящий момент. Для того что бы знать как отремонтировать вентилятор необязательно заканчивать специализированное учебное заведение, достаточно знать его устройство и принцип работы.
Ремонт вентилятора вполне возможно сделать своими руками, главное найти причину. Перечень возможных неисправностей вентилятора и способы их устранения вы сможете прочитать ниже. Настоятельно рекомендую, прежде чем приступать к ремонту, обязательно отключите вентилятор от сети, тем самым обезопасив себя и своих близких.
Неисправности вентилятора
1. Вентилятор сыпет искрами с него идет дым и возник запах паленой пластмассы.
Ваших знаний о том, как отремонтировать вентилятор здесь недостаточно, судя по всему, накрылся электродвигатель , и ремонтировать его нецелесообразно. Новый электродвигатель на вентилятор стоит же столько же сколько и новый вентилятор.
2. При включении вентилятор не придает признаки жизни и не горит сетевая лампочка.
Прежде всего, с помощью другого электроприбора проверьте саму розетку. Если с розеткой все в порядке приступаем к ремонту вентилятора. Первый этап это проверка питающего шнура. Взяв инструкцию по сборке (она идет в комплекте) начинаем разбирать вентилятор. При отсутствии инструкции включаем логику и разбираем вентилятор исходя из своих соображений. Если вы не знаете, как разобрать вентилятор то плюньте и вызовите мастера, так как вы не прошли первоначальный этап.
С помощью индикаторной отвертки или контрольной лампы проверяем, доходит ли ток до первого соединения на вентиляторе. Если нет, то меняем шнур или вилку.
3. На вентиляторе горит лампочка, но ничего не происходит.
Судя по всему, причина в блоке с кнопками или в регуляторе скорости вращения лопастей. Для проверки нам понадобиться тестер или простейшая прозвонка. Все кнопки работают по принципу обычного выключателя. Проверяем ВХОД кнопки и ВЫХОД. С регулятором дело посложней, тут необходимо поставить его на максимальную скорость и опять же проверить вход и выход. Отремонтировать саму кнопку у вас, скорее всего не получится но в ваших силах соединить её напрямую и вентилятор заработает. Это конечно не выход, но на даче выбирать не приходиться.
4. При включении вентилятор гудит, но не вращается или гудит и его лопасти еле вращаются.
Вероятнее всего, что ваш вентилятор забился и его надо почистить, для этого разбираем его полностью и делаем визуальный осмотр двигающихся частей. Если все чисто, то тут виновата обмотка электродвигателя и как писалось выше ваших знаний по
При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.
Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.
Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.
Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:
- агрегат не включается, сетевая лампочка не горит;
- аппарат не работает, но лампочка горит;
- лопасти кулера плохо вращаются;
- агрегат не поворачивается в стороны;
- кулер издает гудение и не вращается.
Разборка
Ремонт вентилятора требует обязательной разборки оборудования. Для этого необходимо выполнить следующие действия:
- Открутить крышку вентилятора. Это его передняя часть в виде защитной сетки.
- Отсоединить пропеллер. Он монтируется на вал мотора при помощи гайки. Так как для нее предусмотрена левосторонняя резьба, вращать гайку нужно по часовой стрелке. По завершении ремонта вентилятора гайка устанавливается обратно путем ее закручивания в обратную сторону.
- Снять еще одну защитную сетку. Она крепится гайкой в задней части устройства.
- Снять защитный кожух. Он соединен с рукояткой, осуществляющей регулировку вращения корпуса в изделии, при помощи скрытого болта.
Визуальная проверка сетевого провода
Осматриваем провод на наличие повреждений. Это нужно и для безопасности, и для устранения вероятной неисправности, когда вентилятор не включается, или периодически отличается или работает только в оном положении.
Пример повреждения на провода.
Такое повреждение провода обычно происходит из-за того, что провод находится на полу, и на него случайно ставят стул.
Ремонт сетевого провода
Отрезаем поврежденный участок сетевого провода.
Далее зачищаем контакты. В данном случае вилка с двумя проводами, т.е. она без заземления.
Кстати, можно зачистить один провод больше, а другой меньше, а на другой стороне наоборот. Т.е. синий короче на одной стороне, а на другой длиннее, соответственно коричневый наоборот.
Не забываем надеть термоусадки на провода перед их соединением. Термоусадки должны быть немного больше, чем сами провода, не больше чем на 30-40%.
Скручиваем провода и удаляем лишние части проводов.
Можно оставить скрутку, но лучше припаять провода, для хорошей надежности (хотя иногда скрутка даже лучше пайки, но в данном случае провода сетевые и их лучше все-таки припаять друг к другу).
Для пайки потребуется жидкая канифоль, паяльник и припой.
Наносим жидкую канифоль на провода.
Температура паяльника около 260 °C. Берем на паяльник припой и наносим его на провода.
Готово. Теперь можно закрывать место пайки термоусадки, которые были надеты на провода ранее.
Закрыть термоусадки можно паяльным феном, феном для сушки волос, зажигалкой или спичками.
Просто нагреваем с одного края термоусадку, и она под действием тепла будет постепенно сужаться. И так переходим на другой конец термоусадки.
Далее изолентой дополнительно обматываем провода между собой и друг с другом для лучшей надежности.
Пробуем включить в другую розетку
Далее пробуем включить вентилятор в другую розетку.
Так кстати иногда бывает, что конкретна эта розетка перестала работать, и не все пробуют включить устройство в другую розетку или удлинитель. Не включился? Идем дальше.
Неисправности с фланцем
Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.
Далее снимается червячная передача. После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.
В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.
Агрегат не включается
В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.
Лампочка не горит
Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.
Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.
Лампочка горит
Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.
При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.
Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.
Как проверить обмотки вентилятора
На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.
Ищите общую точку цепи, как на схеме внизу.
Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.
Примерные значения сопротивления обмоток вентилятора могут быть следующими:
Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.
Все зависит от мощности вентилятора и сечения провода.
Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.
Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.
Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.
Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.
Вентилятор не переключает скорости
Еще одна из популярных неисправностей, когда вентилятор не переключается на другие режимы. Кнопка нажимается, а он либо не крутится, либо не меняет режим работы.
Основными могут быть три причины:
- Обрыв провода с кнопок;
- Неисправность кнопок;
- Неисправность обмотки электродвигателя.
Для дальнейшей диагностики нужно разобрать корпус блока управления вентилятором.

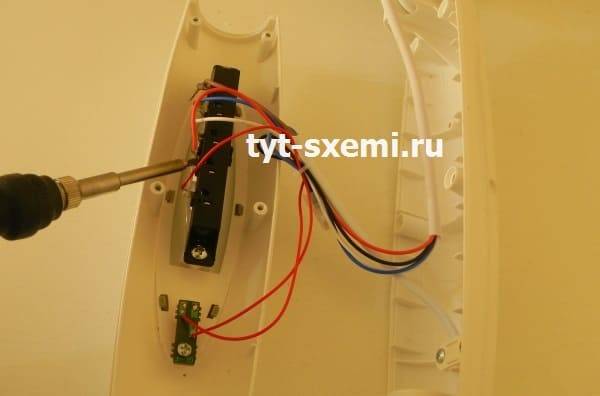

Разбираем корпус.
Достаточно открутить винты.
И внутри находятся контакты кнопок, от которых идут провода.
Все подобные вентиляторы примерно одинаково устроены внутри блока управления.
С барабанным переключателем (слева) отличий не так много.
Ниже пример провода, который отошел от контактов. Причиной повреждения пайки могут быть плохая заводская пайка или удар по корпусу.
Наносим жидкую канифоль, добавляем припой, потом еще раз канифоль, и припаиваем провод. Температура паяльника так же около 260 °C.
Проверка кнопок вентилятора
Переключаем мультиметр в режим прозвонки. Один щуп ставим на контакт вилки, а другой на контакт кнопки, где указана цифра «0». Если мультиметр не показывает около нулевые значения, значит поставьте щуп на противоположный контакт вилки.
Нажимаем первую кнопку вентилятора.
Она должна прозваниваться в нажатом состоянии, если касаемся щупом вилки, и ее контакта.
Примерная принципиальная схеманапольного вентилятора.
Если кнопки и проводка оказались исправны, то тут может быть проблема в обмотках двигателя. Проблема с обмотками заключается в том, что их очень дорого и долго перематывать (тем более если нет опыта в перемотке).
Аппарат сильно шумит
Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.
Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.
Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.
Разборка и неисправность двигателя
Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.
На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.
Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.
Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.
При этом запишите или зарисуйте, куда какой изначально подключается.
В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.
Разбираем его. Откручиваете винты, стягивающие заднюю крышку.
При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.
Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.
Лопасти кулера плохо вращаются
В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.
Разборка вентилятора происходит следующим образом.
- Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
- После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
- Снимите заднюю защитную сетку, открутив еще одну гайку.
- Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
- Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
- После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
- Включите агрегат и проверьте силу потока воздуха.
Неисправности вентиляции в квартирах
Вытяжные встраиваемые вентиляторы значительно проще в конструктивном плане. Но стоимость их невелика и часто проще приобрести новый, чем искать детали, исчезнувшие из оборота. Плохое вентилирование помещений может быть связано не с работой самого прибора, а с ошибками при организации системы вытяжки.
Вентиляция в ванной комнате
При неработающей вентиляции в ванной воздух становится влажным и не проветривается, плохо сохнет белье, может появиться плесень.
Нормальная схема работы вентиляции
Причины могут быть следующие:
- вентиляционный лаз забит пылью и паутиной;
- посторонние предметы в шахте;
- вытяжной вентилятор установлен на втягивание воздуха вместо отвода.
Правильным вариантом решения проблемы будет обращение в управляющую компанию. Специалисты опускают в вентиляционную шахту до самой квартиры груз, чтобы пробить все препятствия. В особо запущенных случаях в шахту опускают камеру, для определения местонахождение препятствий. Вентиляционную шахту вскрывают со стороны подъезда. Возможно придется обойти соседей по стояку и проверить, нет ли у них неправильно установленных вентиляторов, которые нарушают вытяжку.
Вытяжка в кухне
Вытяжная вентиляция призвана выводить из квартиры неприятные запахи и спертый воздух. Однако, при нарушении технологии строительства или вследствие других причин из вытяжного отверстия воздух начинает попадать в квартиру, несмотря на работающий вентилятор.
Загрязнение вентиляционной шахты
Из-за этого в квартире возникают посторонние запахи. Продукты готовки не выводятся с кухни. Причинами могут быть следующие:
- дефекты конструкции вентиляционных шахт и каналов создают обратную тягу;
- сильные порывы ветра в одном направлении задувают в шахту воздушные потоки;
- скопления паровых масс и морозного воздуха в вентиляции;
- загрязнение шахты снегом и отходами.
В итоге осевой вентилятор перетягивает воздушные массы из одной шахты в другую и вытяжка начинает бесшумно работать в обратную сторону.
Для решения недочетов лучше пригласить специалистов. Они оценят рациональность использования оборудования в соответствии с документацией и проведут качественную экспертизу установки и работы вентиляционной системы. В полученном отчете будут указаны все недостатки существующей системы и меры по их исправлению. Работники УК обязаны прочистить вентиляционные шахты от посторонних объектов. Также избавиться от эффекта обратной тяги в вытяжке устанавливают дефлектор для подсоса дыма и создания на кухне сквозящих воздушных потоков.
Замыкание обмоток или обрыв проводов
Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.
Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.
В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.
Разбираете эту ногу выкрутив 6 саморезов.
В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.
Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.
Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.
Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).
Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.
Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.
Лопасти кулера плохо вращаются
В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.
Разборка вентилятора происходит следующим образом.
- Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
- После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
- Снимите заднюю защитную сетку, открутив еще одну гайку.
- Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
- Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
- После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
- Включите агрегат и проверьте силу потока воздуха.
Следующий этап разборки

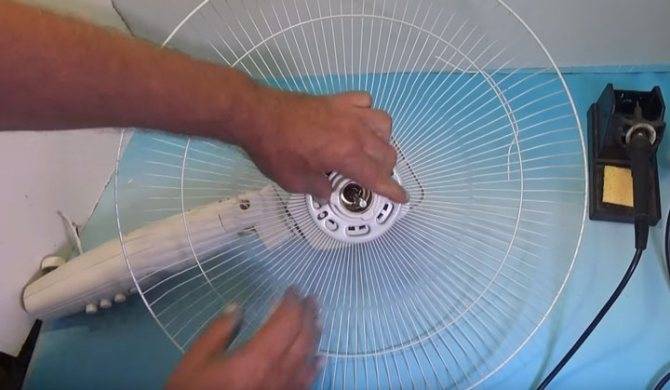

Теперь снимаем переднюю защитную сетку. Обычно они крепятся либо на винты, либо на подобные как на фото зажимы.
Откручиваем гайку крепления лопастей.
Она откручивается по часовой стрелке.
На лопастях накопилось много пыли.
Протираем салфетками или тряпками лопасти и защитные сетки.
Поврежденная лопасть винта вентилятора
Рассмотрим пример механического повреждений лопасти винта вентилятора. В этом случае лопасть винта треснута практически до основания.
Лопасть очень тонкая, и может треснуть от основания от падения. Поэтому лучше использовать вентиляторы с защитными сетками. Защитная сетка защитит лопасти от случайного удара или падения, тем самым сохранив целостность лопастей винта.
Можно попробовать заклеить трещину эпоксидной смолой, заклеить алюминиевым скотчем или даже суперклеем.
Правда, такое решение тоже временное. Скотч рано или поздно начнет рваться от нагрузок.
Однако и после такого ремонта снова проблема возникает с ухудшением характеристик, и добавляется ненадежность соединения.
Еще можно попытаться заменить поврежденную лопасть каким-либо небольшим грузом, но это опасно. Груз можно отлететь от винта при высоких скоростях.
В данном случае лучший вариант – это полностью заменить винт на аналогичный. Как правило на бытовые напольные вентиляторы винты устанавливаются по стандарту, поэтому если у вас есть старый сломанный вентилятор, то можно взять винт с него, или поискать сломанные вентиляторы на Avito или барахолках.
