Как очистить теплообменник в колонках
Одна из распространенных неисправностей — плохой нагрев воды. Обычно причиной считается то, что внутри трубки теплообменника образуется накипь. Она препятствует прогреву воды до нужной температуры. При этом напор воды на выходе существенно снижается. Это способствует тому, что газовая колонка «Нева» начинает потреблять большие объемы газа.
Накипь плохо проводит тепло. Она покрывает трубку внутри и создает теплоизоляцию. В этом случае вода будет плохо прогреваться даже в том случае, если открыть газ на полную мощность. Накипь может появиться в том случае, если водопроводная вода чрезмерно жесткая. Требуется периодически производить чистку теплообменника для удаления с него накипи. Это позволит избежать массы проблем.
При желании можно использовать устройства, предназначенные для удаления ржавчины и накипи, также специальные жидкости для промывки. Но стоят они дорого, поэтому недоступны для использования дома. Очистители работают по простому принципу. В емкости предусмотрен насос, который откачивает воду. К теплообменнику подсоединяются трубки оборудования для удаления накипи. Идет подогрев промывочного реагента и его прокачка через теплообменник. При этом происходит растворение всей накопившейся накипи и вывод ее наружу.
Для очистки накипи можно использовать обычный антинакипин, лимонную кислоту и уксус. Необходимо поместить в емкость с водой теплообменник. Вполне достаточно погрузить в воду только его треть. Через трубку или воронку необходимо полностью заполнить трубку подготовленным реагентом. Требуется залить реагент в трубку с того конца, который ведет к витку снизу. Это даст возможность реагенту вытеснить воздух.
Емкость ставят на плиту и доводят до кипения. Кипятить следует на протяжении десяти минут. Затем воду выключают и ждут, когда она остынет. Затем теплообменник устанавливают в колонку, но подсоединяют лишь к трубе подачи воды. На патрубок фиксируют шланг. Затем второй конец опускают в емкость или канализацию. Далее необходимо открыть кран с водой, чтобы она вытеснила реагент с накипью. Если достаточная для кипячения емкость отсутствует, можно попросту подогреть реагент и залить в теплообменник. В таком виде его выдерживают на протяжении нескольких часов. Если слой накипи чрезмерно большой, данную операцию повторяют несколько раз.
Газ в процессе горения издает громкий звук
Еще одно неприятное явление — шум, который возникает при горении газа в колонке «Нева». Он способен создавать дискомфорт. Избавиться от него достаточно просто. Газ вырывается из жиклера под большим давлением. Он ударяется о стенку в том месте, где горелка изгибается. Это приводит к громкому и очень неприятному звуку. Для того, чтобы избавиться от него, можно взять полоску из металла, предусмотреть отверстие, а затем надеть на скрепку и вставить в горелку. Получится некое подобие блесны рыболова. Скрепка необходима для того, чтобы была возможность вытащить скрепку обратно. Данный эксперимент элементарный. Для этого требуется минимум сил и времени.
Газовая горелка
Из колонки «Нева» идет чрезмерно горячая вода
Летом, когда в водопроводе теплая вода и небольшой напор, появляется проблема, которая связана, на первый взгляд, с колонкой. При установке ручки в положение нагрева на минимум, из крана идет очень горячая вода. Это не поломка. Все дело в том, что устройство просто не может работать в таком режиме. Обычно в инструкции указывается минимальный напор, при котором колонка будет функционировать в нормальном режиме. Для решения проблемы необходимо ограничить подачу газа. Для этого немного перекрывают кран подачи, который установлен на трубе.

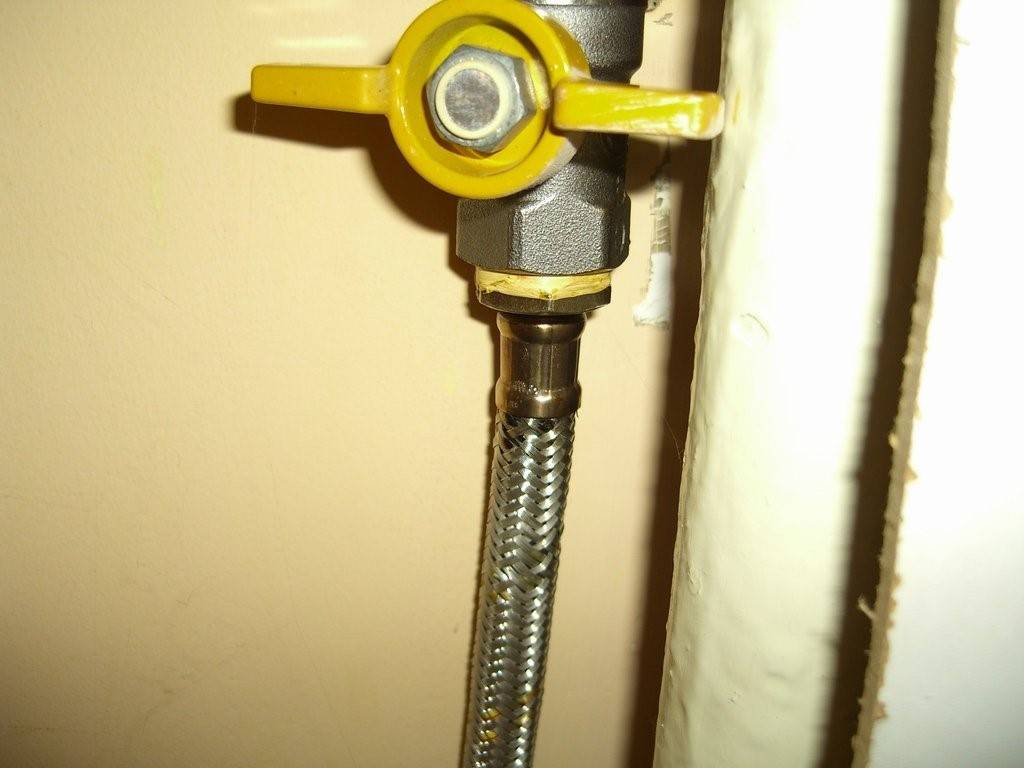

Кран подачи газа
Существует масса проблем, которые возникают при работе газовой колонки. Когда пламя зажигается и тухнет, также могут возникать неприятности с запальником. Необходимо вовремя выявлять причины их возникновения и устранять их. Это позволит избежать более серьезных поломок.
Почему не зажигается колонка вышеперечисленных моделей, а также для нева транзит?
Одна из самых часто встречаемых причин неисправности устройства это то, что она не зажигается. То есть колонка не начинает греть воду когда открываешь кран. Рассмотрим возможные варианты поломки:
Давление воды меньше минимально допустимого (для всех моделей Нева).
Имеется ввиду, что устройство не воспринимает поток, так как он слабый. С технической стороны это выглядит так, что мембрана изменяет форму от силы давления воды. Прогиб может возникнуть в следствии несоответствующего строения узла. Газовые колонки дают возможность решить проблему с напором воды с помощью регулятора, расположенного на устройстве.
Неисправность газовой колонки и причины
Сняв крышку газовой колонки и открыв кран, вы видите, что отсутствует искровой разряд. Так почему же искра пропала, с чем связана неисправность?
1. Причина, не связанная с выходом из строя какой-либо детали. 1.1. Недостаточное давление воды.
Для начала проверьте, в каком положении находится ручка регулятора температуры, которая отвечает за давление потока воды на входе в газовую колонку. При малом давлении колонка не будет включаться. Поверните ручку против часовой стрелки до конца — в крайнее левое положение, а затем откройте кран. Если колонка заработала, вероятно, в подходящих трубах слабый напор и причину нужно искать не в колонке.
1.2. Появление накипи в радиаторе.
При использовании жесткой, известковой воды на стенках теплообменника может образоваться накипь, которая также влияет на создание напора, необходимого для работы газовой колонки. Для устранения накипи потребуется снять теплообменник, замечу, что придется разобрать почти всю колонку. Приготовить 10-процентный раствор лимонной кислоты: в одном литере теплой воды размешать 100 грамм лимонки. Залить в трубки теплообменника и оставить на 15 минут. Слить раствор и тщательно промыть водой. Чистку рекомендуется проводить, как минимум, раз в год.
2. Закисание и неподвижность штока.
На штоке, расположенном рядом с микровыключателем может образоваться закись. Это в свою очередь влияет на подвижность язычка и замыкание-размыкание контактов цепи. Для чистки штока, нужно снять микровыключатель и освободить неподвижный язычок.
3. Нарушение электрической цепи между микровыключателем и блоком управления.
Также неисправность газовой колонки, связанная с отсутствием искры, может быть вызвана нарушением цепи между выключателем и блоком управления. Для этого проверьте клеммы, соединяющие их и провода выключателя. Возможно окисление мест контакта.
4. Неисправность микровыключателя.
Выключатель — расходный материал, выходит из строя довольно быстро. Благо, стоимость его не высокая, порядка 150 рублей. Заменить его просто: отсоединить клемму и открутить два винтика.
Неисправности, встречающиеся реже, это выход из строя электромагнитного клапана и электронного блока управления. Их мы рассмотрим в отдельной статье.
Газовая колонка Нева относится к водонагревательному оборудованию. И в ее устройстве, как в устройстве любого прибора, есть механизмы, которые рано или поздно могут выйти из строя. Самая частая поломка — Нева перестает зажигаться, и жилье остается без горячей воды. В этой статье рассмотрены основные причины возникновения неисправностей, а также простые способы их устранения.
Как запаять радиатор газовой колонки, если свищ находится на недоступном для пайки месте
Если место утечки воды произошло на стенке теплообменника, примыкающей к основанию газовой колонки, то ремонт теплообменника пайкой на месте невозможен, и его надо извлечь из газовой колонки. Конструкторы NEVA LUX-5013 «постарались». Чтобы снять теплообменник для ремонта, требуется разобрать практически всю газовую колонку и, самое неприятное, рассоединить газовую трубу. С газовыми трубами связываться не хотелось, так как это опасно.
Извлечь теплообменник для ремонта мешал зонт для отвода продуктов сгорания газа, закрепленный с помощью четырех алюминиевых заклепок к основанию газовой колонки. Пришлось высверлить эти заклепки электродрелью, снять зонт и только тогда появилась возможность извлечь теплообменник. При сборке вместо заклепок зонт был закреплен к основанию двумя винтами М4. Если не мешает стена, то можно закрепить зонт саморезами.
Далее ремонт газовой колонки выполнялся по вышеописанной технологии. За два последних года мне пришлось ремонтировать теплообменник, запаивая свищи, пять раз. В последний раз вода стала протекать со стороны, прилегающей к стенке теплообменника, и я решил все же купить новый, что и сделал. Старый теплообменник газовой колонки собираюсь отремонтировать, залужу и пропаяю трубку по всей длине. Фото вида теплообменника со стороны крепления к основанию.
При покупке теплообменника для газовой колонки я с удивлением обнаружил, что мне дали не новый, а уже отремонтированный. На трубке теплообменника была одна такая же пайка, как я сам делал при ремонте своего старого теплообменника. В результате, из четырех, имеющихся в магазине, только один теплообменник был не паяный. Оказывается, заводом на запчасти отгружаются отремонтированные теплообменники, отказавшие в период гарантии. В них запаивают свищи и опять продают. На теплообменник дают гарантийный срок всего 1 месяц. Получается, что через несколько месяцев придется опять ремонтировать газовую колонку!
Профилактика неисправностей
- Температурный режим устанавливайте так, чтобы горячую воду не приходилось разбавлять холодной. Чем выше температура, тем быстрее теплообменник зарастает накипью.
- Если вода отличается повышенной жесткостью, установите перед колонкой гидромагнитную систему, которая без каких-либо расходных материалов позволяет удалить соли кальция и магния.
- Регулярно очищайте от сажи дымоход и внутренние элементы водонагревателя.
- Импортную современную колонку, оснащенную электронным контроллером, подключать к электросети лучше через стабилизатор. Электроника зарубежного производства требовательна к качеству электроснабжения и при сильных перепадах напряжения, характерных для наших электросетей, быстро выходит из строя. Весьма нежелательно, также, выключать такие колонки на ночь.
Подключение к системе газоснабжения организуйте таким образом, чтобы длина шланга не превышала 3 м.
Восстановление фланцев патрубка газовой колонки пайкой
Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.
При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.
Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.
Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.
Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.
На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.
Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.
Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.
При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.
После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.
Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.
По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.
Запуск прибора и регулировка температуры
Чтобы правильно настроить горячую воду в устройстве, необходимо:
- Открыть полностью смеситель для подачи горячей воды;
- С помощью переключателя воды выбрать необходимое значение температуры;
- Закрыть кран.
Согласно советам профессионалов:
- Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
- Вывернуть ручку водного тумблера до максимума;
- Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.
Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.
Тумблер разворачивают на минимальное значение.
Включают кран подачи газа. У газовой колонки «Электролюкс» и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.
Включают горячий вентиль и устройство начинает работать.
Как настроить температуру воды
Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.
Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.
Проблемы с давлением
Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.
Если имеются проблемы с давлением, стоит выполнить следующие манипуляции:
- Убрать кожух с прибора;
- Расслабить запорный болт, используют манометр для проверки;
- Удалить пломбу с регулировочного винта;
- Включить котел;
- Поставить значения по максимуму, выкрутить краны подачи горячей воды;
- Произвести настройку нужного давления.
Газовую колонку Bosch, а именно ее давление в форсунках регулируют следующим способом:
- Убирают кожух;
- Присоединяют манометр;
- Расслабляют запорный винт;
- Присоединяют манометр для проверки давления в форсунках к патрубку.
Далее, газовую колонку Бош с максимальной тепловой мощностью регулируют:
- Убирают пломбу с винта;
- Включают прибор;
- Включают краны с горячей водой;
- Регулировочным винтом настраивают давление в форсунках;
- Поставить пломбу на место.
Есть марки, где имеется специальный режим «Зима-лето» с корректировкой температуры. На газовую колонку Аристон эту ручку сделали внизу. Регулировка газовой колонки Оазис расположена на передней панели. Особенность режима в том, что в зимнее время мощность выше, чем в летнее. Сила нагревания жидкости в колонке напрямую связана с температурой входного потока. В зимнее время регулятор ставят на «максимум», нагревание будет самым высоким. В летнее время температура входного потока больше и ставят на минимальное положение. Благодаря этому экономятся ресурсы.
Раскрытие водяного регулятора
Узнать всю правду о заговоре, связанном с выбором, эксплуатацией и обслуживанием газовых колонок (проточных водонагревателей) всех фирм производителей и моделей, можно .
Чтобы раскрыть водяной регулятор старых водонагревателей Нева и Астра, нужно открутить сверху восемь винтов плоской отверткой. Если колонкой пользовались долго и не проводили профилактику, шурупы могут быть заржавелые. Снимается верхняя половина со штоком и можно менять мембрану.
Чтобы снять крышку регулятора в водонагревателях Нева 4513, 4511, 4510, Вектор, Оазис и Электролюкс, откручиваем четыре винта крестообразной отверткой. В таких колонках установлена черная резиновая мембрана. Снимается старая мембрана и устанавливается новая. Ее форма не позволит установить деталь неправильно, так как здесь перепускное отверстие находится сбоку.
Устройство и принцип действия
Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.
В систему входят:
- корпусы (у настенных моделей — дополненные монтажными петлями);
- теплообменники из меди;
- узлы оборота воды;
- горелочные комплексы;
- концентраторы газообразных продуктов горения (диффузоры);
- патрубки для связи с дымоходом;
- трубки, подающие воду;
- электрод запала;
- кран, регулирующий проход воды;
- сегмент для батареек;
- система, регулирующая мощность прогрева и расход топлива;
- ионизационный индикатор огня.
Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.
Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.
В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.
Средства для очистки газовой колонки
Правила ухода за газовой колонкой подробно описаны в инструкции к прибору и отступать от этих требований может быть опасно. Если вдруг водонагреватель засорился, использовать для его чистки необходимо только средства, рекомендованные производителем. О них также должно быть указано в соответствующих пунктах мануала по эксплуатации. И доверить процесс чистки лучше профессионалам. В таком случае не только устранится засор, но и будет сохранена гарантия.
Важно! Самовольная читка несанкционированными средствами опасна для здоровья! Если в процессе удаления накипи или гари поврежден один из элементов колонки и появилась утечка газа, нужно немедленно звонить 104. Только в том случае, если пользователь понимает все возможные последствия и принимает на себя ответственность, почистить прибор можно и самому
Чем же и как промыть газовую колонку (например, бренда Ariston) от накипи в таком случае? Можно применять и готовые препараты или народные методы. Что лучше и эффективнее: «ядреная» химия или «бабушкина» очистка, покажет сравнительная таблица:
Только в том случае, если пользователь понимает все возможные последствия и принимает на себя ответственность, почистить прибор можно и самому. Чем же и как промыть газовую колонку (например, бренда Ariston) от накипи в таком случае? Можно применять и готовые препараты или народные методы. Что лучше и эффективнее: «ядреная» химия или «бабушкина» очистка, покажет сравнительная таблица:
Решает проблему
Народное средство
Химический препарат
Накипь внутри теплообменника
Смесь из 0,5 л горячей воды и 100 г лимонной кислоты.
Calgon или Антинакипин (разъедает слои накипи внутри труб).
Плотный слой нагара (можно удалять только с теплообменника, чистку газовой части выполняют специалисты)
Развести столовый уксус и теплую воду в соотношении 1:3.
Можно использовать 7-10% соляную кислоту или другую сильную химию
Важно! Работа требует аккуратности: средство ни в коем случае не должно попасть на кожу или слизистую.

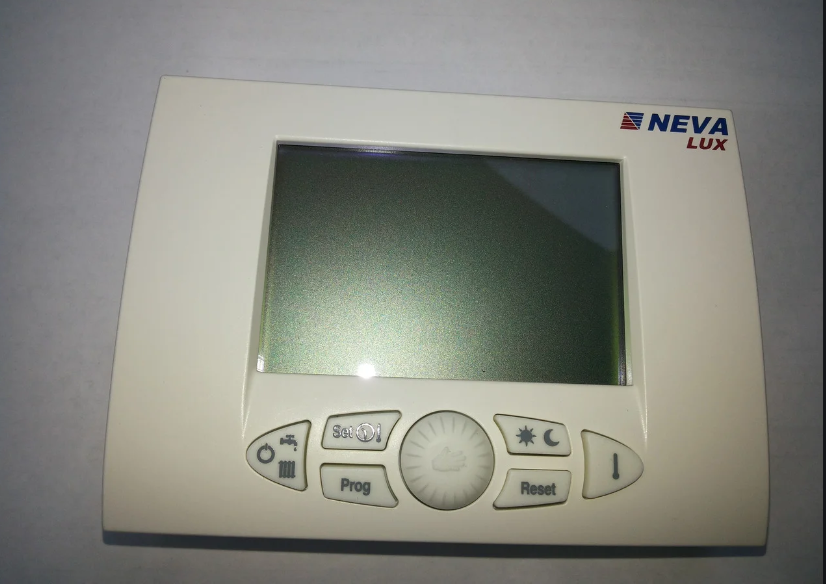

Коды ошибок Нева Люкс
Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.
Е0
Котел отключается
Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.
Е1
Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.
Что могло случиться:
- Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
- Вентиль подачи топлива открыт не до конца. Открутите кран.
- Недостаточное давление в газовой магистрали.
- Закончилось топливо в баллоне. Нужно заменить баллон.
- Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
- Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
- Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
- Отошли контакты между свечой розжига и высоковольтным проводом.
- Сопла засорились сажей.
Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.
Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.
После полоскания и просушки проводится обратная сборка.
Код Е3
Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.
Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.
Ошибка Е7
После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.
Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.
Ошибка Е8
Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.
Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.
L0
Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.
Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.
