Рекомендации специалистов
Чтобы правильно выполнить регулировку реле давления, надо придерживаться таких рекомендаций:
- питание к реле подключают через отдельную линию с УЗО;
- обязательно используют заземление;
- если внутри или на реле появилась вода, то его надо срочно отключить, т.к. это признак разрыва мембраны;
- в системе водоснабжения надо использовать фильтры, они требуют регулярной очистки;
- 1-2 раза в год реле откручивают и промывают;
- меньший пружинный элемент чувствительней большого, поэтому во время его регулировки надо медленнее проворачивать гайку;

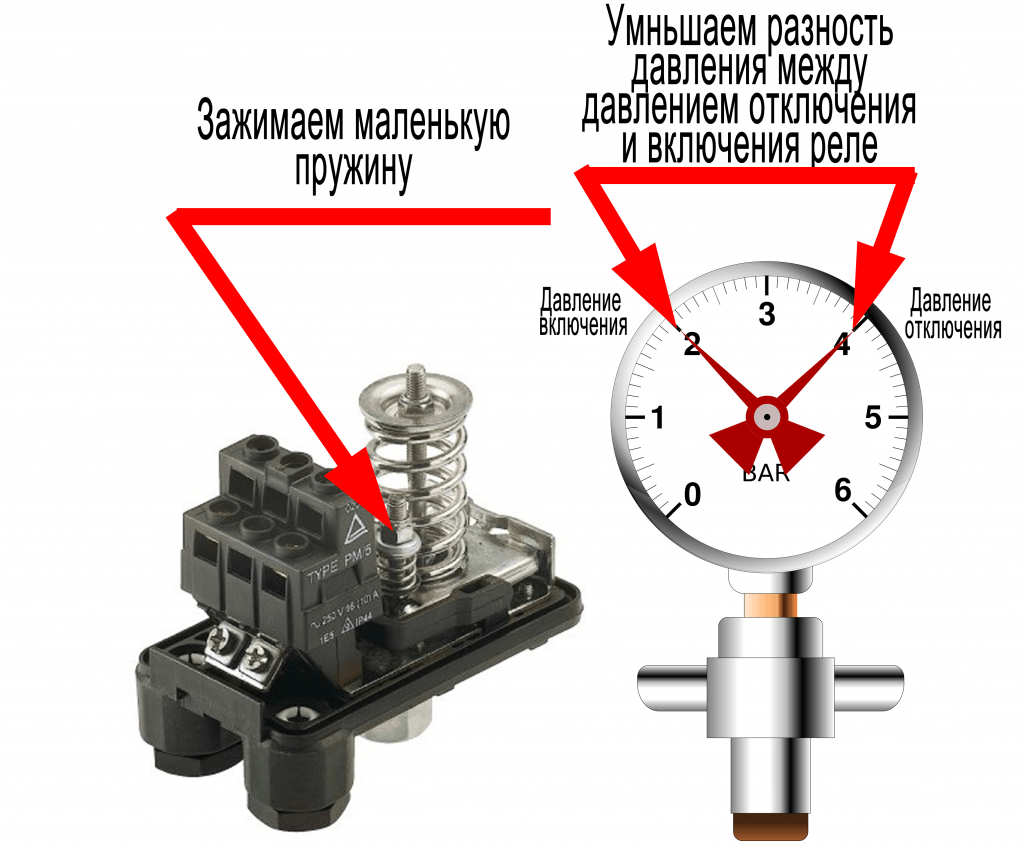

- маленькая пружина служит для выставления разницы между верхним и нижним порогами срабатывания реле;
- дельта должна быть в пределах 2 атм – это обеспечивает нормальную наполняемость накопителя водой.
Правильная установка, настройка и своевременное обслуживание реле давления гарантирует корректурную и бесперебойную работу насосной станции на протяжении многих лет и обеспечение стабильного напора воды в системе.
Мне нравитсяНе нравится
Способы проверки
Для проверки давления можно использовать автомобильный манометр
Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант – автомобильный измерительный прибор.
В инструкции производителя указано количество проверок для модели устройства. Средний показатель – 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.
Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.
На какое давление надо регулировать насосную станцию
Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.
За счет увеличения давления потребители надеются решить две задачи.
- Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.
В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.
Особенности регулировки насосной станции, если реле разрегулировано
Как правило, такие случаи бывают редко, и являются последствием неправильной регулировки. При желании проблему можно попробовать ликвидировать без обращения к профессионалам:
- Отсоедините насос от источника питания. Для обеспечения собственной безопасности воспользуйтесь тестером и убедитесь в отсутствии фазы.
- Отпустите гайки двух пружин. Снятие не потребуется.
- Далее провода питания подключают к станции, при этом игнорируют клеммник.
- Активируйте подачу тока, заполните насос и отрегулируйте давление в пределах трех или четырех атм. Отключите мотор от источника питания.
- Аккуратно, неспеша спускайте воду до параметра, который подходит для старта системы.
- Стяните гайку крупной пружины до момента, пока не прозвучит характерный щелчок. Контакты находятся в замкнутом положении, мотор функционирует.
- Гайку, отвечающую за малую пружину, следует накрутить на шесть оборотов. 2 оборота повышают уровень давления до двух атмосфер.
- Подключите провода, соблюдая последовательность, которая обозначена на крышке корпуса.
- Насос можно подключить к сети.
Способы устранения неисправностей
Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата
В этом случае важно знать, как настроить гидрофор.
К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.
Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.
Регулировать или нет — как определить?
В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.
Стандартные заводские настройки лежат в пределах:
- включения – 1,5-1,8 атм.;
- выключения – 2,5-3 атм.
Далее остается проверить, устраивают ли такие параметры семью.
Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.
Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.
Для чего нужен гидробак в системе
Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.
В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.
Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.
Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.
Какие характеристики следует менять?
Простой блок управления имеет две изменяемые характеристики:
- Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
- Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.
Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.
Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.
Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.
Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.
А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.
При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.
Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.
Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.
Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.
Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:
Ситуация | Регулируемые точки | Вариант переделки |
Помпа долго работает не останавливаясь | Следует изменить верхнюю отсечку остановки помпы | 1-й: понизить ΔР (точка пуска сохраниться), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится |
Вода слабо льется из крана | Следует поднять давление пуска, сохранить давление отключения | Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение |
Сделать больше общий напор | Следует повысить давление включения | Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить |
Сделать меньше общий напор | Следует снизить давление пуска | Ослабить пружину Р, верхняя отсечка так же понизится |
Насос часто запускается, надо сделать реже | Следует повысить давление отключения | Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса) |
Электрическая схема подключения
В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.
Без автоматики
Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.
Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.
Через реле давления
Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.
С помощью блока управления
При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.
Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:
- Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
- Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
- Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.
Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.
Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.
В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.
Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:
- Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
- При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
- После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.
Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.
Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.
Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.
Параметры работы
- Какое давление должно быть в насосной станции при ее штатной работе?
Оно определяется настройками автоматического реле. Как правило, нижняя граница его срабатывания устанавливается равной 1-1,5 атмосферам, верхняя — 3-4,5. Для вышеупомянутой Neoclima GP 600/20n заводские настройки реле — 3/1,5 кгс/см2.
При необходимости датчик давления для насосной станции может быть отрегулирован своими руками.
Инструкция по его настройке предельно проста:
- Для регулировки необходимо снять крышку автоматического реле;
- Под ней вы обнаружите две шпильки с пружинами и гайками: большая отвечает за настройку давления включения насоса, малая — его выключения;
- Вращение гайки по часовой стрелке приведет увеличению интересующего нас параметра, против часовой стрелки — к уменьшению.
Вскрытое реле. Вверху видны регулировочные гайки
Настройки реле контролируются по показаниям манометра в моменты включения и отключения насоса
- Какое давление в гидроаккумуляторе насосной станции считается нормой?
Оно должно быть на 10% меньше давления включения насоса. Для гидроаккумулятора с объемом 20-25 литров, типичным для устройств начального уровня, нормальное давление зарядки — 1,4 — 1,7 кгс/см2.
Штатное давление в мембранном баке
- Как измерить и настроить давление в ресивере насосной станции?
Измерение выполняется при отключенном питании и сброшенном водопроводе. Для этого достаточно подключить к ниппелю гидроаккумулятора манометр с резьбой под ниппель, автомобильный насос или компрессор с манометром. Теми же насосом или компрессором можно накачать в мембранный бак воздух.
Ниппель скрывается под отвинчивающейся пластиковой крышкой на торце бака
Ревизия накопительного бака
Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.
Роль гидроаккумулятора в работе системы
Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.
В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.
Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды
Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.
Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.
Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.
Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке
Контроль давления воздуха
Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.
Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.
Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.
Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:
Обязательные составляющие насосной станции
Пружины для настройки реле давления
Специфика изменения давления с помощью реле
Использование манометра при настройке реле
Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.
Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.
Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.
Когда автоматику нужно перенастраивать?
Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:
- оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
- износ рабочего колеса помпы, не может нагнать воду до нужной силы;
- повышенный износ уплотнительных сальников, подсос воздуха;
- необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
- потребляющим воду механизмам требуется большее давление.
В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.
Когда требуется регулировать реле давления
Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.
При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления становится очень горячей. Это также связано с работой насосной станции.
При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.
Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.
Определение и назначение реле давления насосной станции
Реле или датчик давления выполняет две функции в работе насосного оборудования – при падении давления до нижнего порога электрическая цепь срабатывает и прибор подает сигнал на включение. При достижении верхнего порога цепь размыкается и выключает насосную станцию. При заводских настройках нижний порог устанавливается на значение от 1,5 до 1,8 бар. Верхний 3 – 3,5 бар. Эти показатели не рекомендуется изменять самостоятельно без веских причин.
Чувствительным органом реле является гибкая резиновая мембрана. Эта деталь при изменении давления изгибается то в одну, то в другую сторону, что приводит к размыканию и замыканию контактов.
Применение мембранного реле сделало работу насосного оборудования автоматизированной, не требующей постоянного вмешательства человека. Помимо этого, увеличился срок службы насосов и компрессоров, так как они перестали работать непрерывно. Перегрев – главный враг приборов, особенно тех, которые не охлаждаются искусственно. Если погружные насосы постоянно находятся в толще воды и за счет этого не перегреваются, то поверхностные насосные станции быстрее выходят из строя и некоторые детали приходится чаще менять.
Установка реле – это безопасная эксплуатация труб, особенно тех, которые сделаны из относительно мягкого материала – пластика, полипропилена. Датчик давления поддерживает его в допустимых пределах. При неконтролируемом повышении возможен разрыв труб. Более того, горячая жидкость, если такую необходимо прокачивать по трубам или отопительным системам, размягчает пластик, и он становится уязвимым к повреждению. Учитывая, что на данный момент большая часть водопроводных труб сделана из полимерных материалов, такие аварии могли бы происходить ежедневно.
Специалисты, которые создавали насосные станции, утверждают, что срок службы прибора зависит не от длительности работы, а от количества циклов включения/выключения. Если имеется накопительный бак большого объема, возможно, станция включится всего один раз в сутки. Но устройства с накопителями не самый удобный способ запасать воду, поэтому было решено укомплектовать насос гидроаккумулятором, который имеет больше преимуществ. Реле можно настроить так, чтобы станция включалась реже или чаще.
На какие параметры настраивать станцию водоснабжения?
При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.
Ориентиры для определения нового рабочего диапазона манометра:
- максимальный объем воды, который случается использовать;
- предыдущее давление;
- диаметр трубы;
- количество подключений насоса в час.
Примерный расход жидкости из разных потребляющих приспособлений:
- умывальник — 360 кг/ч;
- душ — 600 кг/ч;
- туалет — 250 кг/ч;
- стиральная машина — 600 кг/ч;
- посудомоечная машина — 500 кг/ч;
- система для полива — 1000 кг/ч.
Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:
Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.
Устройство гидрофора (реле давления)
Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.
С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.
Принцип работы гидрофора
Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.
Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.
Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.
При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.
Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.
Регулирование реле давления
При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:
- гидропневмоаккумулятор;
- реле давления;
- манометр.
И все это собрано на одной платформе и имеет компактные габариты.
Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.
Устройство и принцип работы гидропневмоаккумулятора
Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.
Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.
В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным. Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна. А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.
Заключение
Информация, которую нужно запомнить:
- Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
- При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
- Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
- Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
- Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
- Проверенные настройки иногда необходимо менять.
Источник
