Разводка труб водоснабжения в квартире: распространенные схемы и варианты реализации

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Как сделать разводку водопровода из пластиковых труб

Для соединения с помощью полипропиленовых труб лучше всего брать образцы с диаметром сечения 25 мм и толщиной стенки 2,8 см (для ГВС — 3,2 см). Работы выполняйте в такой последовательности:

нарежьте строго перпендикулярно при помощи специальных ножниц; отметьте на краях глубину сварки, которая зависит от фитинга; уберите средний слой трубы с помощью торцевателя на 1-2 мм; подготовьте сварочный аппарат с соответствующей насадкой; варка происходит примерно за 7 сек

при температуре около 250°C; сварку следует начинать, когда аппарат нагреется (индикатор погаснет); надвигайте нужные места на трубах и фитинг на насадку прибора, не прокручивайте; также без прокрутки осторожно и быстро соедините трубы или трубу с фитингом между собой, надвигая друг на друга.. Подождите минуту до охлаждения. Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново

Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново

Подождите минуту до охлаждения. Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново.

Монтаж разводки водопровода на любом этапе процесса лучше осуществлять с помощником. Результат зависит от точности расчётов и аккуратности выполнения работ.

Схемы прокладки труб

Трубы прокладываются тремя способами:

1. Открытая прокладка труб или поверх стен.
2. Состояние трубопровода находится в поле зрения и в случае необходимости к нему есть свободный доступ.
3. Скрытая разводка труб или прокладывание внутри стен.
4. Сантехнические приборы подключаются через выведенные фитинги.
5. Коммуникации не прокладываются в несущей стене, поскольку штробить ее запрещено.

Пошаговая скрытая схема:

• В ванной комнате в обсадную трубу помещаются все трубы.
• Подготавливаются каналы на полу и в стенах.
• Трубы монтируются в углубления.
• Проводится выравнивание поверхности и ее облицовка.

Комбинирование предполагает разводку поверх стен с последующим скрытии трубопровода в короб. Трубы водопровода и канализации должны быть максимально близко.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

• Штробирование несущих стен запрещено СНиПом.
• Стыки труб, проходящих внутри стены, не допускаются.
• Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
• Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

• с проходными розетками;
• последовательная разводка;
• коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

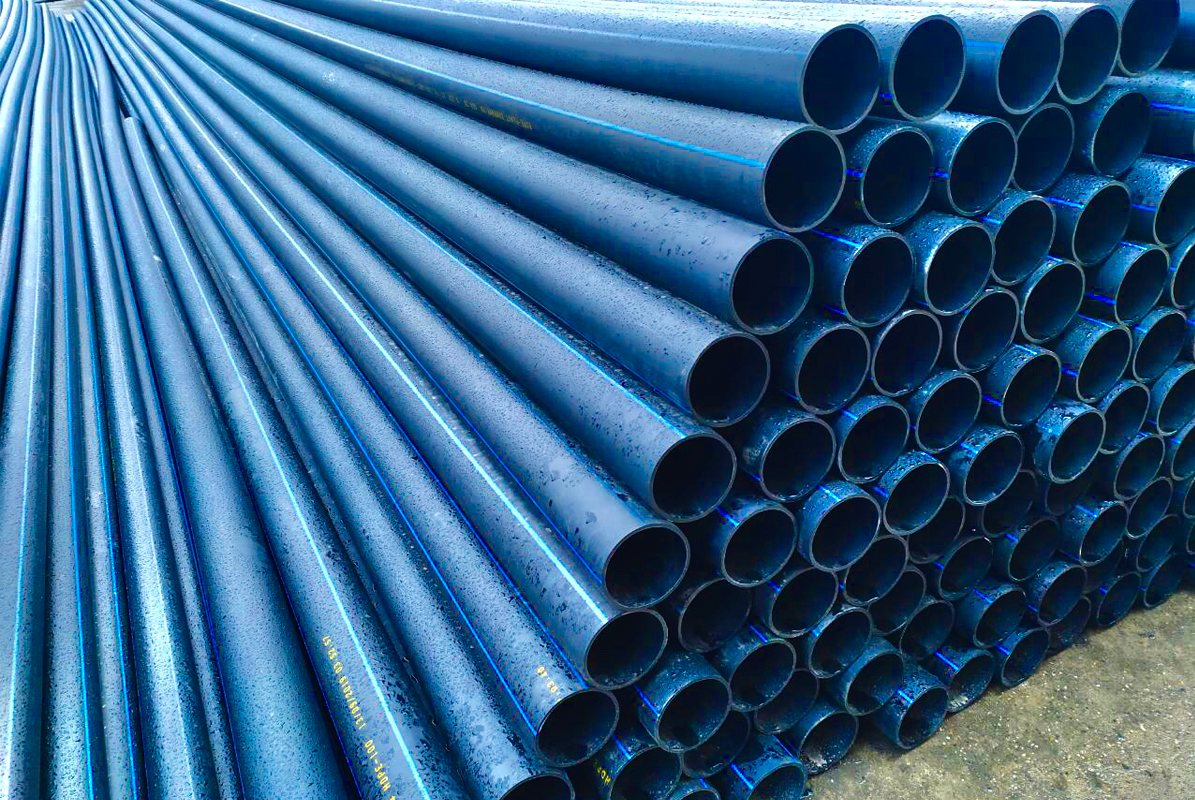

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

• Расположение труб холодной и горячей воды.
• Точку ввода с коренным краном.
• Направление движения жидкости.
• Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
• Аварийный слив и клапаны.
• Фильтрующие элементы.
• Запорную арматуру.
• Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.
