Как подвести трубопровод к полотенцесушителю
Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.
Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.
Соблюдение правил монтажа послужит залогом надежности соединений
Последовательность действий мастера при соединении полипропиленовых труб методом сварки
Соединяйте полипропиленовые трубы посредством подготовленных заранее тройников, угловых муфт и переходников. Вам понадобятся для работы специальные ножницы, а также паяльный аппарат. Поскольку этот дорогостоящий аппарат нужен будет лишь на время, лучше его арендовать.
Планируя, как самому сделать разводку труб из полипропилена, ориентируйтесь на примеры выполнения такого рода работ на фото и видео.
После выполнения работ по разводке труб, откройте вентили и проверьте надежность созданной вами водопроводной системы. Если вы соблюдали наши рекомендации, у вас будет уверенность, что правильно подключенные сантехнические устройства обеспечат комфорт в вашем жилище.
Типы разводки инженерных коммуникаций
Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:
- последовательная;
- коллекторная.
Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.
Вот подробное описание каждой их них.
Разводка последовательного типа
Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.
Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.
Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.
Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.
Схема коллекторной разводки сложнее.
Коллекторный тип разводки
Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.
Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.
Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.
Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.
В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.
Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.
Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.
Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная
Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
Установка смесителя и подключение к водопроводу
Выполняя работы в ванной или на кухне, установку смесителя можно осуществлять и на прикреплённой к стене раковине, только этот процесс важно выполнять в определённой последовательности и перед полной фиксацией раковины. Это объясняется тем, что все работы по подключению и закреплению производятся снизу
Смеситель следует монтировать в такой последовательности:
в него вкручивается фиксирующая шпилька, в зависимости от разновидности их может быть две;
с целью подвода холодной и горячей воды устанавливаются шланги, которые затягиваются с помощью рожкового ключа
Важно правильно рассчитать усилие, чтобы после установки смесителя на сантехнический прибор не пришлось ещё раз подтягивать;
исходя из схемы подключения мойки, потребуется провести шланги для подачи воды, которые будут подводиться к отверстиям в раковине;
с обратной стороны на крепёжные шпильки надевается уплотнитель из резины и прижимная шайба. С помощью таких элементов осуществляется легкая фиксация гайки крепления;
гаечным ключом затягиваются гайки для крепления.
Большое внимание нужно уделить правильному расположению носика смесителя, при этом само устройство должно устанавливаться под ровным углом по отношению стены, к которой крепится раковина
Особенности монтажа раковины на стене
После подключения раковины к водопроводу переходят к процессу её закрепления, при этом работы будут проводиться в такой последовательности:
- раковина со смесителем надевается на шпильки крепления, которое предварительно были ввинчены в стену;
- при необходимости следует вставить пластиковые вкладыши;
- затягиваются монтажные гайки.
Если предусматривается установка мойки с подставкой или тумбой, то начинать нужно с монтажа опорных элементов.
Как подключить шланги для воды к водопроводной системе?
Для начала нужно установить специальную прокладку между краном и уплотнительной гайкой, только гайку не нужно сильно затягивать. За счёт использования резиновой прокладки обеспечивается неплохое уплотнение, при этом есть возможность подтянуть гайку после проведения испытаний с включением воды.
Если случается протечка, то в том случае затянуть гайку в месте соединения нужно потуже.
С чего начать
Разводку труб коммуникаций в ванной комнате стоит попробовать выполнить своими руками. До начала работы следует выполнить простую схему. На схеме размечаются требуемые для монтажа сантехнические приборы, учитываются виды материала для устройства трубопроводов коммуникаций, определяются приемлемые виды разводки.
Таким образом, можно определить требуемый объем для материалов, приборов, нужное количество крепежных элементов. Главное, можно хотя-бы примерно определить и стоимость всей работы.
Стоимость является, пожалуй, самым основным моментом при выполнении предварительных подсчетов и разумно увеличить расходы примерно на 5-10%, так как почти всегда что-то не будет учтено, а что-то из материала уйдет в брак.
Укладываем трубы без ошибок
Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.
Монтаж водопроводной системы
Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.
Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.
Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.
Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.
После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.
Особенности прокладки труб к полотенцесушителю
Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.
Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.
При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.
Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.
Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла
Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки
Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм
Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно
Укладываем канализационную магистраль
Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.
С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.
Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.
Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».
Иначе при одновременном сливе из двух устройств может произойти «затор».
Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.
После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.
Только тогда результат порадует безупречной многолетней службой!
Последовательность работ по укладке труб
После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.
Этапы укладки трубопровода в ванной.
- Разметка и порезка труб согласно схеме.
- Разложить все элементы магистрального водопровода в ванной, проверив размеры.
- Установить хомуты для фиксации.
- Монтаж труб нужно делать от центрального стояка.
- После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
- Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
- Запуск воды, проверка отсутствия протечек.
- Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.
Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.
Особенности замены водопроводных труб
Важный момент при установке сантехники и замене водопроводных труб – высота раковины умывальника. Решить, какая модель будет использована, необходимо еще на начальном этапе, чтобы правильно рассчитать высоту, на которую будут выведены трубы водопровода и канализации.
Обычно производители рассчитывают высоту установки, ориентируясь на средний рост взрослого человека, который варьируется в пределах 1,60-1,80 м. Если рост большинства проживающих в квартире больше или меньше этого уровня, высоту монтажа навесного умывальника можно соответствующим образом изменить.
Затем следует внести коррективы в размеры труб, которые будут подведены для подключения раковины.
Хорошая идея при замене водопроводных труб – установка или замена фильтров, которые очищают воду, поступающую на бойлер, автоматическую стиральную машину, душевую кабину и т.п. Стоит подумать и о монтаже других приборов, например, датчиков давления в системе.
Эти небольшие устройства удобнее устанавливать или заменять именно на этапе ремонта, а не в тот момент, когда отделочные работы уже закончены. Фильтры и датчики улучшают качество воды, поступающей к бытовой технике, позволяют сделать ее работу более корректной.
В результате предусмотрительные владельцы дома реже сталкиваются с поломками, их техника работает дольше.
При замене водопроводных труб, когда используют новые пластиковые конструкции, следует правильно рассчитать размеры для каждого участка. Тепловое расширение водопроводных труб из ПВХ отличается от реакции на тепло металлических коммуникаций.
Если длина прямого отрезка пластиковой трубы превышает два метра, следует немного увеличить ее длину, всего на пять миллиметров. Это небольшое расстояние компенсирует расширение трубы при нагреве и ее сокращение при охлаждении.
Пример подключения
В ванной комнате расположена душевая кабинка, умывальник и полотенцесушитель. При этом следует предусмотреть точку для подключения стиральной машинки. Работы начинаются с поиска стояков. Как только стояки найдены, рисуется план разводки воды в ванной комнате.
От общего стояка подачи холодной и горячей воды делаются отводы, заглушаемые на конце вентилем
Такое действие выполнить важно, так как пока краны не будут установлены, придётся постоянно при работе перекрывать весь стояк, что доставляет массу неудобств соседям и требует определённого времени. После врезки вентилей к ним подключаются приборы учёта расхода воды, перед которыми ставятся фильтры очистки
Далее, после счётчика трубы протягиваются к каждой точке, разветвляясь с помощью тройников. Каждое такое ответвление заканчивается вентилем.
Канализация планируется с наличием уклона в сторону слива. При этом для умывальника, стиральной машины и ванной диаметр трубы берётся 40−50 мм, а для унитаза не менее 75 мм. Диаметр труб, используемый внутри помещения не должен быть больше магистральной. Для примера все трубы будут использоваться одного диаметра. Начинается сборка и стыковка самой дальней точки, а затем последовательное подключение всех мест слива. Если же канализация расходится в разные места, то в магистральную трубу врезается четверник.
Таким образом, провести трубы в ванной своими руками не так уж и сложно. Главное, ответственно подойти к планированию, обдумав и чётко представив расположение сантехнических приборов. Ну а далее останется приобрести необходимый материал и приступить к монтажу.
Сантехнические схемы
Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно
Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.
Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.
Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

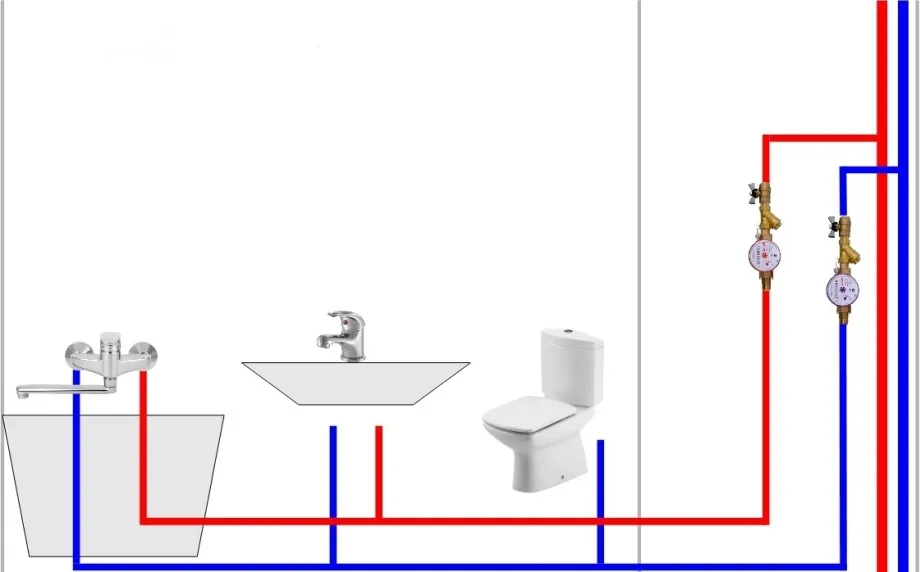

Пример схемы водоснабжения в ванной комнате

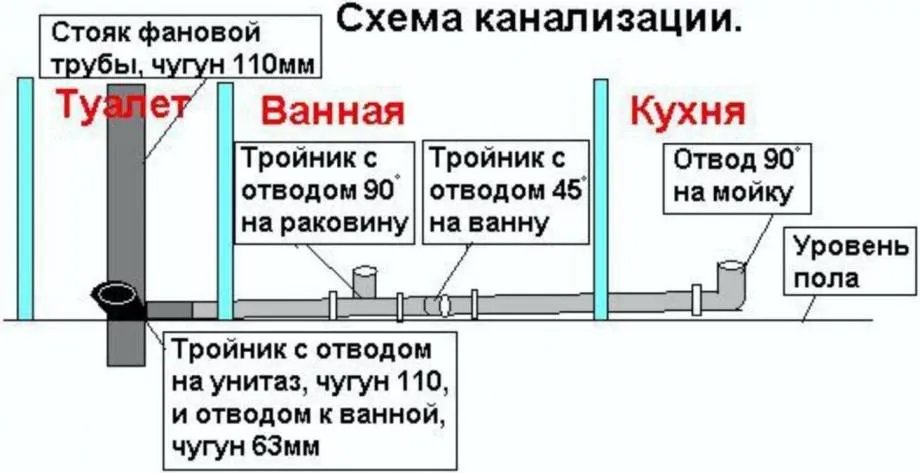

Пример схемы канализации в сантехническом узле
На заметку!
Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.
Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.
Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

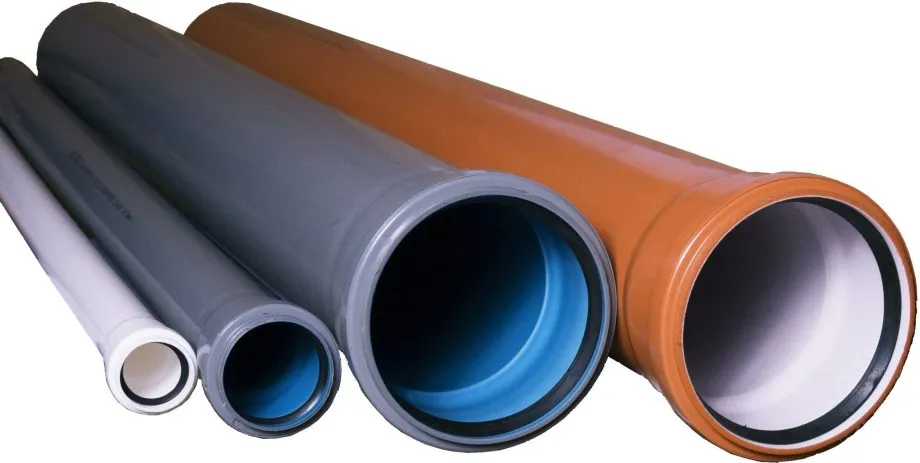

Пластиковые трубы для канализации
На заметку!
Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.
Схемы разводки санузла
Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.
Объединенный санузел
Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.
Туалет
В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.
Ванная
В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.
Выводы и полезное видео по теме
Наглядно увидеть процесс прокладки труб вы сможете на представленном ролике.
Процесс замены водопровода и канализации в ванной вполне под силу мастеру, обладающему некоторыми навыками работ с пластиковыми трубами. Тщательно соблюдая инструкцию и применяя качественные материалы, подобные операции можно совершить достаточно быстро.
Заново проведенные коммуникации, выполненные из современного пластика, будут надежно служить на протяжении длительного периода времени.
