Как найти правильные трубы
Элементарный тест поможет выбрать нужный тип трубы. Если сжимать трубу пальцами, то самые дешевые тонкие трубы приходят в движение, а их срез принимает овальную форму достаточно легко. Хорошую трубу, подходящую для земляных внешних работ практически невозможно сжать мужской рукой, а это самый простой способ на месте определить нужный тип трубы для наружного обустройства канализации.
СВ некоторых случаях применяются специальные гофрированные двухслойные трубы для канализации, которые укладываются под дорогами или на других участках, имеющих существенные нагрузки. Это требуется в тех случаях, когда канализационная система прокладывается под проезжей частью или территорией стоянки, а также актуальны эти трубы для организации поселковых трасс.
Требования СНИП к углу наклона
Трубопровод, принимающий сточные воды от внутридомовой канализации и транспортирующий их к септику или к городской сети — канализация наружная. Однако объём стока малоэтажных домов и надворных построек невелик (для частного дома 1–5 м 3 в сутки). Его поступление и степень загрязнения неравномерны. Поэтому, есть смысл использовать нормы и правила, регламентирующие устройство и городской, и внутренней канализации.
Конструктивные параметры водоотводящего трубопровода, соединяющего внутреннюю и уличную сети:
- диаметр наименьший и достаточный для эффективной работы — 150 мм;
- характерные ему значения уклонов — 0,008–0,01 (для труб 200 мм — 0,007).
На практике для автономной самотёчной канализации коттеджа за минимальный принимают диаметр 100 мм (тогда и «уклоняют» водопровод сильнее).
Обязательное условие устройства сплавной канализации — наличие в здании водопровода. Он обеспечит объём стока (не менее 60 л на 1 жителя в сутки), способный разбавить загрязнения в той степени, которая позволит транспортировать его самотёком в замкнутом русле.
Среднесуточное водоотведение принимается равным среднесуточному водопотреблению за вычетом объёма воды на полив. (Наличие в коттедже горячего водоснабжения увеличивает суточный расход — до 250 л на человека).
Отметки дна трубопровода определяет теплотехнический расчёт или анализ использования уже существующих коммуникаций в данной местности. В крайнем случае, трубы до 500 мм в диаметре заглубляют на 0,3 м выше самого низкого уровня промерзания грунта.
Так или иначе, заглубление считается безопасным, если от её верха до поверхности земли осталось не менее 70 см (если исключён проезд автотранспорта — 50 см).
Максимальным падением отметок трубопровода принимают 15 см на метр. (Наибольшая расчётная скорость течения среды 8 м / с в металлических, пластмассовых трубах, 4 м /с — в бетонных).
Читать также: Ключ редукторный мясорубка цена
Заглубление также может оказаться чрезмерным. Вес какого слоя грунта способно выдержать сооружение определяет расчёт на основании грунтовых условий, материала и размера.
Проектируя автономную канализацию, необходимо учитывать санитарно-гигиенические требования к автономному водоснабжению (в частности, свести к нулю вероятность загрязнения водоносных горизонтов из-за протечек, из сооружений подземной фильтрации).
Выполнение работ по устройству канализации в частном доме своими руками — читайте далее.
Надежная дренажная система вокруг дома: устройство своими руками.
Что будет если сделать неправильный уклон канализации?
Поскольку в реальных полевых условиях высчитывать малые углы зачастую просто невозможно без погрешностей, то мудрыми людьми введена простая в применении единица измерения – см/п.м, расшифровываемая как сантиметры на погонные метры.
Для чего устраивается уклон? Для того чтобы создавать и регулировать скорость движения воды.
При этом если этот уклон будет больше положенного, то пользователи столкнуться с некоторыми трудностями:
- Повышается шум внутри канализационных труб.
- Твердые частицы, более тяжелые, продвигаются с меньшей скоростью, чем вода. Поэтому может складываться ситуация, когда вода уже «убежала», а твердые частицы не успели. Это приводит к засорам.
- При повышенной скорости протока у поверхности труб создаются завихрения, создающие дополнительную нагрузку на стенки. Это может приводить к быстрому износу труб, увеличивая расходы на ремонт.
В то же самое время, если уклон сделать слишком маленьким, скорость протока существенно снижается, при этом возможны следующие последствия:
- Вода начинает застаиваться, и твердые взвешенные частицы начинают оседать, подобно снегу, и образовывать иловые отложения.
- Засоры приводят к закупорке труб. Иногда специалисты не могут пробраться до сложных участков, чтобы пробить иловые пробки. Поэтому приходится вырезать предполагаемое место засора и заменять его. Это, естественно, приводит к дополнительным и ненужным никому растратам.
Поэтому весьма важно придерживаться рекомендуемого специалистами правилом: скорость воды в канализационных системах должна находиться в пределах от 0,7 до 1 м/с
Когда невозможно выдержать нужный наклон?
Когда монтаж сопровождается трудностями и, выдержать правильный угол наклона не удается, принимают следующие действия:
Расчеты, которые входят в рамки допустимых отклонений, могут применяться при прокладывании канализационной системы
Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться чистка.
На трудных участках сделать перепады высот
Организовать их посредством установки дополнительных колодцев. С их помощью проложить коммуникации должным образом, соблюдая фиксированные нормы. Численность колодцев может быть разной. От одного до нескольких. В зависимости от трудных случаев, протяженности канализации.
Если выдержать стандартные показатели невозможно и, работа системы не будет обеспечена должным образом путем самотека, то нужно установить фекальный насос. Устройство подойдет как для конкретной канализационной ветки, так и для всей системы в совокупности.
При прокладке пластиковых труб хозяева будут уверены, что чистка будет происходить значительно реже, чем в случае с чугунной системой. Трубы из пластика имеют гладкую внутреннюю поверхность, обеспечивающую быстрое скольжение стоков. Чугунные имеют не идеально ровную поверхность. Из-за наличия мелких зазубрин, частичек отходы будут останавливаться и нарастать быстрее.
Последствия увеличенного уклона
К чему может привести увеличенный уклон:
- Если скорость воды вовремя протекание через трубопровод будет высокой, то жидкость, не успеет смыть нечистоты, которые остались в канализации.
- Из-за увеличенного наклона канализации жидкость во время слива перекроет стояк, тем самым приведёт к тому, что водяные затворы сорвутся и все зловония попадут к вам в дом.
- Увеличение шума во время прохода воды по вашей канализационной системе.
Если наружную канализацию проложить на уровне промерзания земли, то это приведёт к тому что зимой ваша канализация выйдет из строя, поскольку стоки, которые будут находиться в ней, попросту превратятся в лёд, тем самым перекроют проток воды. Трубы должны быть расположены на 15 см глубже чем линия промерзания грунта. Тем самым вы избежите того, что ваша система перестанет функционировать.
Чтобы вы предотвратили такие последствия, ниже описывается каким образом можно составить правильные расчёты.
Автономная канализация для автомоек
Автономная канализация для автомоек должна иметь несколько уровней очистки сточных вод, ведь они содержат значительное количество химически агрессивных соединений, а также остатки нефтепродуктов, механические частицы и другие примеси, не характерные для бытовых стоков. В отличие от автономных канализаций для ресторанов и кафе, системы очистки стоков автомоек должны не только иметь высокую производительность (ведь объем стоков на таких предприятиях большой), но и дополнительные механизмы очистки с учетом специфики состава стоков.
При выборе системы очистки для автомойки следует обратить внимание на такие механизмы, которые должны использоваться:
- Флотационная очистка – для удаления из стока остатков бензина и нефтепродуктов, а также жиров и поверхностно активных соединений.
- Химическая очистка – для инактивации, окисления и осаждения различных химических соединений, потенциально загрязняющих окружающую среду.
- Механический и фильтрационный – позволяют удалить из сточных вод механические частицы, в том числе крупной и мелкой фракции.
Если вас интересует решение вопроса утилизации промышленных сточных вод – обязательно обратитесь к специалистам, решить подобную проблему самостоятельно достаточно сложно, ведь такая система должна быть эффективной и, желательно, бюджетной.
Нормативные документы по устройству внутренних и внешних сетей
Любые документы, касающиеся устройства тех или иных объектов, создаются на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому не исполнять их требования – себе дороже.
Касательно рассматриваемой темы, таковыми являются:
- СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
- В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.
В указанных документах можно найти все необходимые требования и допуски.
Максимальный угол уклона
При строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также оговаривается в первом из указанных выше документов. Показатель максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.
Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.
Минимальный угол уклона
На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.
Минимальный угол уклона для изделий различного диаметра
Стандартная размерность величины оптимального уклона — см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.
Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).
Уклон канализации и их способы выставления
Watch this video on YouTube
Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.
Как провести расчет минимального угла наклона?
Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:
H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.
Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.
Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.
Watch this video on YouTube
Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.
Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.
Устройство наружной канализации
При обустройстве наружной канализационной сети поступают следующим образом:
- за точку отсчета принимают место ее выхода из здания;
- минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа «). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
- при проектировании наружной сети непременно учитывают рельеф местности;
- сливную яму обустраивают на участке в самой низкой его точке;
- к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.
Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.
Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Допускается использование труб чугунных, асбестоцементных или из пластмассы. Продукция из чугуна считается наиболее прочной, но у нее большой вес
Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров
Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.
Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений. Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.
В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.
Для чего нужен уклон канализационных труб
В большинстве случаев такая канализация — это самотечная система, в том смысле что, стоки движутся по трубе только благодаря физическим законам, а именно силе тяжести. Следовательно, если вы неправильно определите угол наклона, то это помешает канализационным стокам уходить.
Любой знает, что в верх вода не может течь сама, чтобы стоки смогли передвигаться самотёком, то трубопровод следует проложить с определённым уклоном. Может показаться что если мы увеличим уклон, то эффективность нашей системы будет в разы лучше. Но тут вступают в действия законы физики. То, что нам может казаться хорошо, на практике приведёт к плачевным результатам.
В стоках находиться непросто чистая вода. Она имеет всевозможные примеси и включения. К примеру, вы приготовили пищу и моете посуду, в канализацию попадает жир, мелкие остатки пищи и другой мусор. Если эти вещества будут оседать в сливе, то через некоторое время они прилипнут и перекроют проход воды, а также засорят трубопровод.
Чтобы вы могли избежать этой неприятной ситуации, необходимо добиться правильной скорости транспортировки твёрдых веществ в канализации. При монтаже безнапорной канализации этот фактор будет особенно влиять на эффективность данного действия.
Если всё монтаж выполнен по всем ГОСТам, то создаться оптимальная скорость движения стоков. Тем самым вода будет успевать смыть все твёрдые вещества. Тем самым она будет производить самоочистку, и вам не потребуется бороться с засорами слива, тратя на это своё время и деньги покупая средства для устранения засоров или вызывать сантехника.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 40 | 0,033 /0,25 |
| 50 | 0,03/0,25 |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Монтаж внутренней канализации
При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.
Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.
Задание уклона при монтаже канализационной трубы
Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:
- Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
- Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

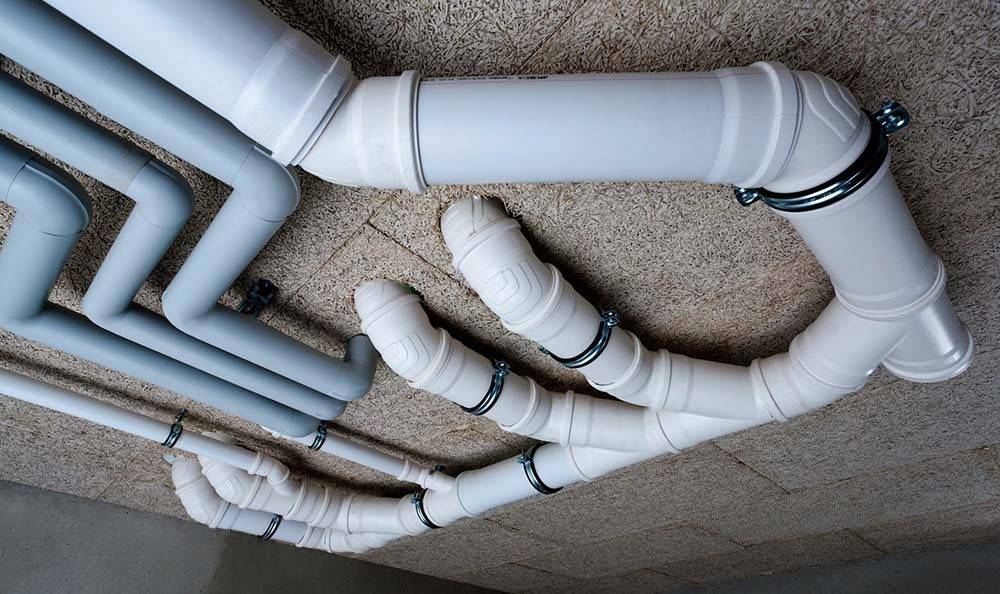

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.
Схема труб канализации
Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).
Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.
В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.
Пример расчета ливневой канализации
Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.
Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы
В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:
- Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:
Qr =80·0,01 = 0,8 л/с
- Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:
Q = Qr = 0,8 л/с
- Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
- диаметр 50 мм, уклон 0,03;
- диаметр 63 мм, уклон 0,02;
- диаметр 75 мм (и выше), уклон 0,01.
Уклон трубы обратно пропорционален ее диаметру
- Материал трубопровода.
СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.
- Глубина прокладки подземной части.
Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.
- Монтаж стояков.
Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.
- Охранная зона.
СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.
Типовая схема ливневки частного дома
Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др. Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.
Профессиональный расчет уклона и других параметров ливневки
Самостоятельно рассчитать уклон ливневой канализации и составить проект монтажа и ввода в эксплуатацию без специальных знаний практически невозможно.
Конечно, владелец участка может попробовать спроектировать систему на свой страх и риск. Но мы не рекомендуем так делать. И вот почему.
Даже в тех случаях, когда необходим расчет для небольшого строения на территории городского землевладения или в сельской местности, составление проекта – обязательная часть до начала работ
Важно соблюсти соответствие всем установленным нормам (санитарным и строительным)
На осуществление подобной деятельности имеют право специальные организации с государственной сертификацией на ведение проектно-изыскательских работ.
Заказчику, прежде чем обратиться в соответствующие службы за расчетами, необходимо собрать пакет документов, который будет использован при разработке технического задания:
- Топографическая схема территории, на которой планируется сооружение системы ливневой канализации.
- Результаты геологических изысканий с указанием качественных характеристик грунта, уровня промерзания почвы, УГВ на участке под застройку.
- Планировка коттеджа или дома.
- Когда есть возможность сброса воды в централизованную канализационную систему, потребуются технические условия служб водоканала на подключение.
- Санитарные нормы на проведение очистки воды, когда предполагается сброс на дренажные поля или в природные источники.
- Пожелания заказчика по возможности аккумулирования собранных вод.
Это интересно!
Подключение канализации в частном доме: этапы и варианты Подробнее
Результатом деятельности проектировщиков должен стать пакет документов, в котором содержатся:
- Подробная схема ливневой канализации.
- Исчерпывающая информация о территории застройки, особенностях рельефа и установки ливневой канализации в этих условиях.
- План-чертеж каждого из этапов строительства. Другими словами, это инструкция, где указаны места расположения каждого элемента ливневой канализации.
- Спецификация необходимого по ТУ оборудования.
- Предварительная смета на закупку всех требуемых строительных материалов, монтажные, пусконаладочные работы и ввод в эксплуатацию.
Представленный вариант проекта необходимо согласовать с водоканалом, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, которая ведает состоянием водных ресурсов.
Начинать строительство можно после получения визы в каждой из указанных организаций.
Иногда удается договориться с проектной фирмой, и она берет на себя процесс согласования с государственными органами.
Составление проекта – дело непростое, оно требует скрупулезности даже в мелочах.
Мы рекомендуем доверить разработку проекта квалифицированному специалисту в проверенной организации, чтобы впоследствии оградить себя от штрафов из-за нарушения природоохранного законодательства. Ну и, конечно, это обеспечит правильный расчет уклона ливневой канализации, ее успешное функционирование в течение многих лет.
Канализация
Эта статья была вам полезна? Поделитесь ей с друзьями:
