Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Теоретические основы

Прежде чем монтировать изоляционные слои, необходимо разобраться в природе функций, которые они должны выполнять, а также в некоторой основной терминологии.

Звукоизоляцией называют совокупность мер и технических решений, направленных на снижение уровня поступающего извне шума.

Сами же шумы условно классифицируют на три группы:

  1. Ударные – возникают вследствие механического воздействия на поверхность и изначально распространяются в твердой среде (удары, стуки, скрипы и т. п.)
  2. Конструкционные – формально являются разновидностью ударных, но из-за своей специфики выделяются в отдельную группу. Возникают вследствие относительного смешения элементов конструкций относительно друг друга, что свойственно, к примеру, каркасным домам. К конструкционным шумам можно отнести, в частности, скрип паркета.
  3. Акустические – самая распространенная группа, в которую входят все звуки, исходящие из внешних источников и попадающие в структуру стен и перегородок из воздушной среды. Примером акустических шумов могут служить голоса людей и музыка.

Если звукоизоляция – общее понятие, характеризующее разные направления деятельности, то шумопоглощение – более узкая, физическая сфера, указывающая на степень рассеивания звуковых волн в твердой среде.

На практике оба этих явления неразрывно связаны с теплоизоляцией как способом предотвращения потерь тепла в результате теплообмена с внешней средой.

Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и «узкоспециализированные» вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Что купить, как рассчитать?

Для начала, нужно определиться с размерами требуемой перегородки. Определив количество листов с одной стороны, не стоит забывать, что такой же объем листов потребуется для зашивки второй стороны перегородки. Из числа материалов также понадобятся:

  • Направляющие профили, размером 50х40. Профиля нужно столько, чтобы обшить им весь периметр перегородки.
  • Стоечные профили 50х50. Отличаются от направляющих полками сверху и снизу. Расчет ведется индивидуально, исходя из того, какой тип монтажа будет применяться мастером.
  • Дюбеля и саморезы, длиной 45 мм — для фиксации направляющих профилей к полу, стенам и потолку
  • Саморезы по металлу 35мм — для фиксации гипсокартона к каркасу;
  • Саморезы с прессшайбой 10 мм для крепления профилей друг к другу;
  • Перфорированная бумага и гипсовая шпатлевка.

Помимо материала нужно обеспечить наличие строительного инструмента. Если дома такого нет, чтобы не тратить деньги на его покупку, можно взять оборудование в аренду. В монтаже пригодится перфоратор, дрель, отвес, уровень, шуруповерт.

Перегородка из гипсокартона: технология выполнения работ ↑

С точки зрения технологического процесса установка гипсокартонных перегородок делится на четыре этапа, если не считать обязательное проведение шпаклевочных и финишных отделочных работ. Работы начинаются с разметки, затем проводится монтаж направляющих профилей. Далее переходят к установке стоечных профилей.

На четвертом этапе проводится нашивка листов гипсокартона на возведенный каркас. Именно так выглядит схематичный план ведения работ. Необходимо остановиться подробнее на каждом этапе.

Разметка — стартовый этап ↑

Начинают делать разметку под будущую перегородку с пола, на котором карандашом (маркером) наносят отметки передней и задней грани возводимой конструкции. Далее отступают от намеченных линий внутрь пространства перегородки на толщину листа гипсокартона, то есть на 1,2 см (при условии, что обшивка будет состоять из одного слоя). Проводят новые линии, по которым и будет выкладываться направляющий профиль. На поверхность потолка отметки переносят с помощью отвеса, проводя по ним прямую линию, по которой также будет выставляться направляющий профиль.

Установка направляющих профилей ↑

Проводится нарезка профиля в соответствии с размером будущей перегородки. Начинают крепление профиля с пола, затем переходят на потолок. При этом специалисты советуют не забывать об использовании самоклеящейся уплотнительной ленты. Она наклеивается в местах примыкания металлического профиля к сопрягаемым поверхностям, обеспечивая повышение звукоизоляции конструкции. Крепление профиля к основной поверхности проводят дюбелями с шагом в один метр, но не менее трех на каждый отдельно взятый элемент каркаса.

Монтаж вертикальных (стоечных) профилей ↑

Эти работы не очень сложны, так как вертикальные профили вставляются в конструкции, уже закрепленные на полу и на потолке. При этом обеспечивается присутствие металлического профиля в местах дверных проемов и на стыках листов. Также необходимо закрепить один профиль посередине между стыковочными элементами. Они находятся друг от друга на ширине листа гипсокартона, равной 1,2 метра. Таким образом, получается, что решетка выполняется с шагом, равным максимум 0,6 м. Профессионалы рекомендуют для большей прочности каркаса уменьшать расстояние между вертикальными профилями до 0,4 м. Однако надо понимать, что это связано с дополнительными расходами, ведь количество необходимого профиля увеличивается в полтора раза. Для усиления профилей используются бруски из дерева, имеющие сечение 40х50 или 40х40

Особенно это важно выполнить в местах расположения дверных проемов. В дальнейшем это позволит избежать трудностей во время установки двери. Если же дверь не подразумевается по проекту, то усиление можно не проводить

Если же дверь не подразумевается по проекту, то усиление можно не проводить.

Крепление гипсокартонных листов к каркасу ↑

Для удобства крепления листов гипсокартона к вертикальным профилям их середины отмечают на полу и на потолке. Установка межкомнатных перегородок завершается креплением к возведенному каркасу листов гипсокартона, при этом сначала работают с цельным материалом. Затем уже приступают к раскрою кусков гипсокартона, вооружившись рулеткой, ножом и остатком профиля, по которому удобно будет проводить разрез картонной “рубашки”. Проведя данную операцию, лист берут “на излом”, прорезая картон и со второй стороны. Если полученный разрез неровен, то его калибруют с помощью ножа или рубанка. Гипсокартонные листы крепят к металлопрофилю саморезами типа “гипс-металл”, выдерживая шаг в 200-250 мм.

На этом монтаж перегородки из гипсокартона завершается и начинаются отделочные работы, в рамках которых сначала шпаклюются швы и места вхождения саморезов. Затем при наличии необходимости проводится обработка шпаклевкой всей поверхности перегородки. Завершает работы чистовая отделка. Податливость материала раскрывает широкие возможности для проведения дизайна интерьеров помещений, в которых всевозможные перегородки играют не последнюю роль.

Виды перегородок с каркасом

Подобные представители – это установки с использованием профиля – металлического или деревянного, обшитые гипсокартонными листами. Они могут быть заполнены специальным материалом для придания модели шумоизоляции и утепления. Для этого используются ГКЛ различного качества:

  • обычные;
  • водостойкие;
  • огнестойкие.

Наиболее популярен гипсокартон толщиной 1,2 см. Следом за монтажом идёт финишная отделка любым выбранным способом: покраска, обои, плитка, облицовка кафелем и другое.

Перегородка из влагостойкого гипсокартона

Основываясь на классификации немецкой компании Кнауф, которая производит качественные материалы, можно выделить следующие типы перегородок:

  • С 111 – вес 1м³ 28 кг, высота до 8 м – модель из одинарного каркаса с применением стального профиля и влагостойкого гипсокартона в один слой. Может иметь толщину от 7,5 см до 15 см. Заполняется минеральной ватой, используется как ограждение внутри помещения, где малая звукоизоляция и огнеупорность.Минимальная толщина перегородки обуславливается шириной профиля и ГКЛ.
  • С 112 имеет массу 1м³ до 53 кг, высоту до 9 м. Каркас из металлопрофиля в один слой, покрытие гипсокартонными листами двухслойное, наполненное минеральной ватой. Может добавлять к толщине ещё 2,5 см.Характеристики звукоизоляции более высокие, огнестойкость значительная. Используется в процессе перепланировки и при капстроительстве;
  • С 113 может иметь высоту до 9,5 м и массу 1м³ до 78 кг. Имеет возможность формировать толщину до 17, 5 см. Стальной каркас, обшитый водостойким гипсокартоном в 3 слоя и заполненный минеральной ватой, которая сохраняет тепло. Обладает отличной звукоизоляцией;
  • С 115.1 располагает высотой до 6, 5 м, массой 1м³ до 57 кг. Оснащена вдвое каркасом из металла и двумя слоями ГКЛ. Огнестойка, имеет отличные звукоизоляционные характеристики. Величина толщины перегородки обусловлена шириной профиля. Применяется во время ремонтных работ и в только что построенных помещениях;
  • С 115.2 имеет высоту до 9 м, вес 1м³ до 69 кг. Обладает двухслойным каркасом и обшивкой гипсокартоном вдвое. Каркас разделён пластом, в связи с этим происходит увеличение прочности перегородки. Внутри заполняется минватой, задерживает шумы, хорошо держит тепло. Располагает толщиной до 20 см;
  • С 116 может иметь высоту до 6, 5 м и массу 1м³ до 61 кг, толщину до 22 -25 см. Двойные каркасы и ГКЛ, в перегородку можно размещать предметы коммуникации, электропроводку. Великолепная огнестойкость и звукоизоляция;
  • С 118 обладает высотой до 9 м, массу 1 м³ 96 кг. Каркас одинарный, обшивка ГКЛ трёхслойная, между листами вставлены оцинкованные пластины в 0,5 мм. Конструкция очень прочна, может защитить от проникновения в жилище;
  • С 121 бывает высотой до 3,1 м, вес 1м³ составляет 32 кг. Здесь каркас деревянный с влажностью 12%, обшитый в один слой гипсокартоном. Толщина перегородки обуславливается шириной брусьев и ГКЛ, и может составлять 8,5 см;
  • С 122 имеет высоту до 3,1 м и массу 1м³ до 57 кг. Обладает в два слоя отделкой гипсокартоном, помещённом на деревянный каркас. Внутрь добавлено минеральное волокно, которое обеспечивает высокую звукоизоляцию и сохранение тепла. Толщина перегородки достигает до 10 см.

Схема одной из перегородок КНАУФ

Расчет перегородки из гипсокартона

Вступление

Проблема разделения жилого и офисного пространства принципиально решается двумя способами. Во-первых, в нужном месте строятся лёгкие межкомнатные перегородки из гипсокартона. Во-вторых, используется более современный метод изменения планировок с помощью раздвижных перегородок.

В отличие от стационарных перегородок откатные стены позволяют менять пространство в зависимости от ситуации. Например, в большом зале монтируются раздвижные перегородки и превращают зал в три полноценные, звукоизолированные комнаты.

При необходимости откатные стены сдвигаются и в вашем распоряжении большой зал.

О расчёте

Расчет перегородки из гипсокартона производится до начала работ, для определения количества материалов для перегородки из гипсокартона. Начать расчет следует с определения типа самой перегородки, определения количество слоев гипсокартонной обшивки.

При расчете не забываем о расчете количества звукоизоляционного материала, материала для электропроводки. Подготовка полного списка материала позволит закупить материал в одном месте и осуществить его разовую доставку.

 Расчет перегородки из гипсокартона делаем после того, как выбираем тип перегородки.

С чего начать расчет перегородки из гипсокартона

Необходимо определиться с количеством слоев обшивки и с ее толщиной. Толщина перегородки зависит от типа профиля для перегородки. Количество слоев напрямую зависит от толщина перегородки, чем она толще, тем больше слоев гипсокартона нужно. Правда, больше трех слоев гипсокартона планировать не нужно.

  • Так, например, декоративная перегородка делается на каркасе из профилей толщиной 50 и 75 мм. Такую перегородку можно сделать из потолочного гипсокартона толщиной 9,5 мм и даже, подойдет 6 мм.
  • Для перегородки с дверью нужно применять профиль шириной 100 мм. Причем обшить такую перегородку нужно в два слоя, использую стеновой лист гипсокартона толщиной 12, 5 мм. Также, дверной проем нужно укрепить деревянным брусом.

Для звукоизоляции нужно запланировать прокладку минеральной ваты в конструкции каркаса. Чем лучше нужна звукоизоляция, тем толще нужна перегородка и тем больше слоем минеральной ваты потребуется. Нельзя забывать о покупке звукоизоляционной ленте Дихтунгбанд. Она проклеивается между всеми направляющими профилями и основанием ( стеной и полом).

Каркас перегородки собирается из направляющего профиля ПН или UD и стоечного профиля ПС (CD). Длина профилей 3 метра. Ширина профилей зависит от производителя, и немного различаются у Кнауф и Гипрок. Подробно о профилях в статье: Профиль для перегородки из гипсокартона.

Расчет перегородки из гипсокартона — профили

Количество стоечных профилей зависит от планируемого шага их установки. Стандартный шаг между стоечными профилями 60 см. Это связано с размером листа гипсокартона. В небольших перегородках шаг между стойками уменьшают до 30/40см. Если Высота потолков выше 3 метров, то их нужно наращивать. Наращивание производится попеременно, сверху, снизу, сверху и т.д.

Количество направляющих профилей равно периметру перегородки плюс 10-15 % запаса.

Расчет дополнительных материалов

В расчет перегородки входит расчет электропроводки, труб сантехники, саморезов для крепления каркаса типа LN (если нет просекателя) и для крепления листов гипсокартона типа TN.

Крепеж для гипсокартона рассчитываются из расчета 60 штук на 1 полный лист гипсокартона.

При однослойной обшивке используют шурупы длиной 25-30 мм, при двухслойной обшивки используют шурупы 45 мм, для второго слоя.

Если перегородка будет краситься нужно, подумать и о приобретении краски. Обычно покупают водоэмульсионную краску, с повышенной прочностью к истиранию.

Рекомендации по расходу материала

Хотя понятно, что расчет материала для перегородки зависит от конкретного случая и рассчитывается, что называется. По месту. Однако приведу таблицу расчетов, предлагаемую компанией Кнауф.

Это весь расчет перегородки из гипсокартона.

Gipsokart.ru

Определяем расход материала на перегородку

Гипсокартон отлично подходит не только для обшивки стен и потолка, но и для разграничения большого помещения на несколько маленьких. Разновидностей перегородок и простенков из сухой штукатурки много, основные два типа – сплошные и прерывистые, как раз к последним можно отнести простенки и, пожалуй, колонны. Кроме того, второй тип конструкций также делится на два варианта – закрытые (что схоже со сплошными перегородками) и ажурные. При этом каркасы могут быть как одинарными, так и двойными, для усиления звукоизолирующих свойств.

Независимо от того, чем заполняется пространство между профилями, гипсокартон всегда закрывает 2 стороны каркаса, поэтому все расчеты обязательно умножаются на 2. Кроме того, двойной каркас имеет еще и глубину, то есть, если смотреть сбоку простенка, толщину. А значит, узкими полосами должны обшиваться торцы, а при прерывистой невысокой, либо ажурной конструкции и верхняя часть, равно как и периметр сквозных проемов.

Колонны неправильной формы всегда разбиваются на отдельные простые фигуры, после чего высчитывается площадь поверхности каждого сегмента. И всегда желательно приобретать дополнительные 10-15 % материала на случай непредвиденных огрехов в работе, случайных деформаций. Это касается как гипсокартона, так и профилей. Вполне возможно, что именно столько уйдет в отходы при выполнении отделки высокой степени сложности.

Расчет гипсокартона и профиля для перегородки

Для установки перегородки в доме необходимо три основных элемента — гипсокартонный лист, металлический профиль и крепления-метизы. Монтаж может осуществляться по двум схемам:

  • Однослойная конструкция. В данном случае по центру располагается профиль, по обе стороны которого будет располагаться гипсокартон. Для крепления обычно применяются саморезы и дюбели. Перед проведением работ гипсокартон нарезается на небольшие прямоугольные фрагменты. После этого к нему прикрепляется профиль, а получившаяся конструкция прикрепляется к осевому профилю.
  • Двухслойная конструкция. Эта схема во многом повторяет предыдущую — центральный осевой профиль, гипсокартон по бокам, метизы для скрепления отдельных элементов конструкции друг с другом и так далее. Главное отличие заключается в том, что гипсокартонный материал устанавливается по обе стороны не в один, а в два слоя. Чтобы конструкция получилась более прочной, отдельные листы гипсокартона дополнительно скрепляются между собой с помощью длинных саморезов.

Подсчитать расход материалов на перегородку можно вручную с помощью строительных нормативов для гипсокартона. Также Вы можете воспользоваться нашим калькулятором, с помощью которого можно легко подсчитать расход всех основных материалов. Пользоваться калькулятором нужно так:

  1. Сделайте замеры и определитесь с размерами своей перегородки. Также подумайте о варианте монтажа (в один слой или в два слоя).
  2. В первых двух строках введите длину и ширину Вашей гипсокартонной конструкции. Ниже с помощью переключателя выберите вариант конструкции — однослойная или двухслойная.
  3. В самом низу нажмите кнопку «Подсчитать», дождитесь результатов.
  4. В результате под калькулятором для гипсокартона Вы увидите информацию о расходе всех основных материалов (картон, профили, метизы и так далее).

Определение толщины гипсокартонной перегородки

Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.

Декоративные конструкции, не имеющие несущего назначения, выполняются из более узкого профиля и имеют однослойное покрытие. Необходимость прокладки дополнительных коммуникаций (труб, проводки) также должна учитываться при определении требуемых размеров. По толщине перегородки из гипсокартона делятся на три основных категории:

  1. Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
  2. 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
  3. 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.

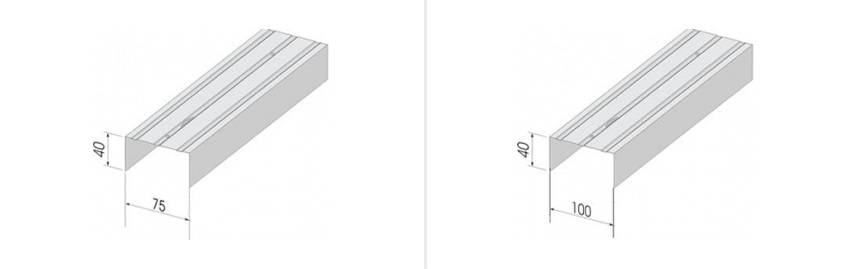

Соответственно, использование профиля шириной 75 мм (ПН-75) или 100 мм (ПН-100) увеличивает как толщину конструкции, так и требуемый слой изоляции. Стандартная ширина деревянного бруса, из которого изготовлены каркасы некоторых типов, составляет 80 мм. Минимальная толщина таких перегородок зависит от количества слоев обшивки и составляет 85 мм (однослойная С121) и 100 мм (двухслойная С122).

Завершая обзор, необходимо отметить, что их классификация специалистами компании KNAUF, является базовой и основополагающей. У вас есть какие-либо рекомендации, по проектированию подобных конструкций, основанные на личном опыте? Вы хотите задать вопросы по теме планирования и монтажа перегородок из гипсокартона? Нашим специалистам будут интересны любые наработки в области ремонта и отделки. А уж помочь подробным ответом на любой вопрос – это наша работа!

Автор статьи

Толщина перегородки из гипсокартона: минимальная и оптимальная Расчет стены из ГКЛ

В течение довольно долгого времени для разделения пространства помещений используются перегородки из гипсокартона.

Они имеют преимущества перед кирпичными или деревянными аналогами по причине своей легкости, быстрого монтажа и хороших звукоизоляционных свойств.

Толщина перегородки из гипсокартона зависит как от замыслов дизайнера, так и от условий эксплуатации, требуемого уровня шумоизоляции и предполагаемой нагрузки.

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев.

Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом.

Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкцииОсновные параметрыОсновные характеристики
С111Масса 1 м 3 составляет 28 кг, высота может достигать до 8,0 м.Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112Масса 1 м 3 –53 кг, высота от 4, 0 до 9,0 м.Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113Высота может составлять до 9,5 м. Масса 1м 3 – около 78 кг.Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.Высота – до 6,5 м, масса 1 м 3 – 57 кг.Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.Масса 1 м 3 составляет 69 кг. Макс. высота 9,0 метров.Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116Высота от 4,5 до 6,5 м. Масса 1 м 3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118Масса 1 м 3 — 86 кг. Макс. высота – 9 мПерегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121Масса 1 м 3 – 32 кг. Макс. высота 3,1 м.Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122Масса 1 м 3 составляет около 57 кг. Высота 3,1 м.Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Простая перегородка из гипсокартона

Следует начинать ремонт с возведением гипсокартонных перегородок с выбора толщины возводимого изделия. Стандартные межкомнатные перегородки с проемом для двери имеют оптимальную толщину, составляющую 125 мм, если используется профиль толщиной 75 мм, который со всех сторон обшит двойным слоем гипсокартона от 6,5 мм (арочный) до 9,5 мм (потолочный) толщиной.

Если высота потолка составляет более 4 м, то целесообразно использование профилей 100 мм, причем толщина гипсокартонной перегородки будет равна 150 мм (два слоя ГКЛ).

Как устроен каркас гипсокартонных перегородок?

Устройство металлического каркаса для перегородки: а) при плоском перекрытии; б) при ребристом перекрытии 1 — железобетонное перекрытие; 2 — пористая резина; 3 — направляющие ПНЗ-ПН7; 4 — стойки ПС1-ПСЗ; 5 — самосверлящие винты; 6 — стойки ПСЗ-ПС7; 7 — выравнивающая стяжка; 8 — вкладыши для крепления коробок; 9 — дюбель-гвоздь; 10 — уровень чистого пола; 11 — крепление стойки к направляющей просечкой; 14 — ребристая плита.

Крепеж направляющих деталей производится за счет дюбелей к потолку и полу. Чтобы улучшить звукоизоляцию, на внешнюю сторону стенки (плоскость соприкосновения пола и профилей) клеится кромочная лента. Предварительно обрезанные по высоте друг от друга на расстоянии 6 см отрезки стойки устанавливаются в направляющий. Планки скрепляются при помощи просекателя или самореза.

Между стоечных планок нужно установить перемычки на половину высоты листа и на границе гипсокартонных листов (через 2,5 м). Необходимо учитывать, что гипсокартон крепится в шахматном порядке, что значит закрепление перемычек на расстоянии 2,5 м от пола и потолка. Есть несколько способов изготовления и установки перемычек. Выбирайте тот, который вам ближе.

Способ 1. По краям направляющей планки сделайте надрезы под углом 45 градусов и сделайте полукруглые края. При помощи саморезов или просекателя зафиксируйте перемычку на стойках. Этот способ хорош тем, что такого типа перемычки подойдут для любой стороны профилей. Минусом является их невысокая прочность.

Способ 2. На планках делаются V-образные вырезы, затем они сгибаются во внутреннюю сторону, а края профилей фиксируются друг с другом. Плюсом такого метода является большая прочность конструкции. Отрицательная сторона заключается в возможности использования такой технологии только для материалов, которые собираются в короба.

Способ 3. Комбинируются первые две технологии. Надрез на одном краю выполняется по первому способу, а на втором — по второму. Достоинством является возможность применения для планок, независимо от их расположения по отношению друг к другу. Такая конструкция является более жесткой, чем в первом случае. Но минусом является меньшая жесткость, чем у конструкции по второму типу.

Способ 4. Отдельно из кусков стоечной и направляющей планок собирается конструкция. Отрезается кусок направляющего профиля 10 см длиной, в который вставляется перемычка из стоечной планки. Плюсом можно считать максимальное использование остатков направляющих листов. А вследствие применения в качестве перемычек стоечной планки конструкция получается максимально жесткой. Слабой стороной является финансовая: применение стоечных планок имеет более высокую стоимость.

Затем с одной стороны стены крепится гипсокартон. Если вы планируете крепить на сторону гипсокартон таким образом, что образуется двойной слой, то можно только «наживить» первый слой, между саморезами возможно расстояние до 750 мм. А уже второй слой необходимо крепить саморезами с шагом, не превышающим 250 мм. Учитывайте, что гипсокартон необходимо крепить в шахматном порядке.

Потом необходимо заполнить слои минватой в качестве звукопоглощающего материала и прикрепить гипсокартон с другой стороны стены.

http://www.vashgipsokarton.ru/youtu.be/FnsLkOFSh0s

{reklama2}

Поговорим о каркасе

Различные стойки

Когда с гипсокартонными листами разобрались, можно уделить внимание не менее важному элементу – каркасу. Для фальш-стен толщина выбираемых стоек играет очень важную роль, так как именно сборный каркас будет принимать на себя всю нагрузку конструкции в ходе ее эксплуатации

Здесь выбор также базируется на функциональности конструируемого устройства:

при сборке простой перегородки без излишеств, которая будет банально делить помещение пополам, толщина стоечного профиля может составлять 50 мм;

Вообще, если позволяют финансы, то стойки в 100 мм лучше использовать даже для простых перегородок, чтобы точно быть уверенным в их прочности.
Такой профиль имеет следующие преимущества:

  • позволит создать звукоизоляционную перегородку;
  • повысит в разы прочность и жесткость каркаса;
  • перегородка будет играть роль настоящей, а не чисто декоративной стены;
  • позволяет использовать только один слой гипсокартонных листов. Отпадает необходимость использования двухслойных плит;
  • установленная в такую стену дверь будет функционировать нормально.

Поэтому, при выборе профиля не стоит дешевить, а лучше сразу использовать более подходящий материал.
