Расчет калорифера: как рассчитать мощность прибора для нагрева воздуха для отопления

Как делать расчет калорифера вентиляции

В нашем климате в холодное время года крайне важно осуществлять нагрев воздуха, который приходит в дом снаружи через вентиляцию. Если в помещении при вентиляции нет тепло-избытков, то входящий воздух должен подогреваться до той же температуры, что царит внутри помещения

В этом случае система отопления компенсирует потерю теплоты через ограждение

Но в той ситуации, когда отопление комбинируется с приточным видом вентиляции, то приточный воздух должен быть теплее, нежели воздух внутри помещения. Но если в комнате есть теплоизбыток, то входящий воздух должен иметь меньшую температуру, чем воздух, находящийся внутри. Это обеспечит ассимилиляцию тех самых теплоизбытков

В этом случае система отопления компенсирует потерю теплоты через ограждение. Но в той ситуации, когда отопление комбинируется с приточным видом вентиляции, то приточный воздух должен быть теплее, нежели воздух внутри помещения. Но если в комнате есть теплоизбыток, то входящий воздух должен иметь меньшую температуру, чем воздух, находящийся внутри. Это обеспечит ассимилиляцию тех самых теплоизбытков.

Здесь важно, сказать, что температура входящего в помещение воздуха напрямую зависит от способа его подачи. И определяться она должна после расчета приточных струй в зависимости от условий нормируемых параметров воздушной среды

Именно по этой причине важно правильно рассчитать мощность калорифера, который и занимается регулировкой температуры приточного воздуха

Именно по этой причине важно правильно рассчитать мощность калорифера, который и занимается регулировкой температуры приточного воздуха. Какие виды калориферов вентиляции существуют?. Какие виды калориферов вентиляции существуют?

Какие виды калориферов вентиляции существуют?

Первым делом важно определиться с видом такого калорифера. Выбирая калорифер нужно учитывать такие нюансы, как его мощность, климат местности, производительность устройства, габариты помещения, в котором он должен быть установлен

Так согласно с этими параметрами можно выбирать между такими видами калориферов:

Так согласно с этими параметрами можно выбирать между такими видами калориферов:

• электрокалорифер приточной вентиляции;
• водяной калорифер.

Если говорить об электрических таких приборах, то стоит подчеркнуть, что их конструкция построена на базе переработки электрики в тепло. Это обеспечивается нагревом спирали из проволоки или же металлической нити. Таким образом тепло идет к воздушному потоку. Такие калориферы простые при монтаже, а также они доступны. Но в то же время они потребляют большое количество электроэнергии. Именно по этой причине данный воздухонагреватель лучше всего использовать вместе с рекуператором. Благодаря этому на целую четверть можно уменьшить уровень расходов электричества.

При этом такие водяные устройства для осуществления вентиляции стоят порядком дороже, но она не употребляют столько энергии и, следовательно, обойдутся вам дешевле. Вдобавок его можно даже применять в больших помещениях, так как они обладают высоким уровнем производительности. Из недостатков водяного калорифера можно назвать то, что он может обмерзнуть при очень низких температурах.

Как правильно осуществлять расчет?

Один из нюансов выбора типа калорифера является его расчет. А для того чтобы правильно определить мощность такого устройства вовсе не нужно проводить какие-либо сложные вычисления или манипуляции

Важно просто вычислить температуру воздуха на входе и выходе

В той ситуации, когда снаружи воздух упал к минимальной отметке не на долгий срок, можно не брать во внимание максимальное значение температуры и тогда в расчет можно брать более низкое значение мощности такого устройства

При расчете мощности калорифера вентиляции нужно тоже учесть и дополнительные данные воздухообмена. Этот показатель можно определить, взяв в расчет производительность вентиляции. Затем данные два параметра нужно умножить на теплоемкость воздуха и поделить это значение на тысячу. Сума мощности калорифера должна соответствовать сумме напряжению сети.

Классификация калориферов по разным признакам

Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые . Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.

Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе ( )

По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется. В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:

• СМ — самая малая с одним рядом труб;
• М — малая с двумя рядами труб;
• С — средняя с трубами в 3 ряда;
• Б — большая, имеющая 4 ряда труб.

По типу задействованного в нагреве теплоносителя калориферы делятся на водяные, паровые, огневые и электрические

В обогреве частных, коммерческих и производственных объектов чаще всего применяются паровые и водяные калориферы

— самый простой вариант в установке, подключении и обслуживании, но не слишком рациональный с экономической точки зрения

Водяной калорифер в производственном помещении

Паровой калорифер на остекленной террасе

Компактный электрический нагреватель воздуха

Паровая спирально-навивная модель

Водяные и паровые калориферы могут быть двух видов: ребристыми и гладкотрубными. Первые в свою очередь делятся еще на два типа: пластинчатые и спирально-навивные. Конструкция бывает одноходовой или многоходовой. В многоходовых устройствах имеются перегородки, благодаря которым направление потока меняется. Трубки располагаются в 1-4 ряда.

Калорифер, работающий на воде, состоит из металлической, чаще прямоугольной рамы, внутри которой размещены ряды трубок и вентилятор. Подключение выполняется к котлу или ЦСО с помощью выходных патрубков. Вентилятор располагается с внутренней стороны, он нагнетает воздух в теплообменник. Для управления мощностью и выходной температурой воздуха используются 2-х или 3-ходовые вентили. Приборы устанавливают на потолок или на стену.

Существует три разновидности водяных и паровых калориферов.

Особенности использования:

• минимальная температура входного потока – –20°C;
• требования к чистоте воздуха – не более 0,5 мг/м3 по показателю запыленности.

Ребристые. За счет ребристых элементов увеличивается площадь теплоотдачи, поэтому при прочих равных условиях ребристые калориферы более производительные, чем гладкотрубные. Пластинчатые модели отличаются тем, что на трубки насаживаются пластины, еще больше увеличивающие площадь поверхности теплоотдачи. В навивных наматывается стальная гофрированная лента.

Виды воздухонагревателей

Как уже говорилось ранее, воздухонагреватели делятся по принципу работы и у каждого типа есть свои достоинства и недостатки:

Схема подключения электрического калорифера.

1. Электрические калориферы легко устанавливаются и достаточно просты в эксплуатации при использовании их в системе вентиляции для нагрева проходящего воздуха. Однако большинство электрических нагревателей имеет ограниченную мощность, поэтому использование электрического нагревателя допустимо в тех типах вентиляции, которые не предназначены для потока воздуха более 4500 куб.м/ч. Кроме того, электрические калориферы обладают еще одним существенным недостатком – высокими эксплуатационными расходами, особенно при использовании электронагревателя во время зимних холодов. В зависимости от мощности электронагревателя, могут потребоваться изменения в электрической проводке: если калориферы с мощностью до 5 кВт можно подключать как к однофазной (220 В), так и к трехфазной (380 В) сети, то подключение электрического нагревателя с мощностью более 5 кВт возможно только к трехфазной электрической сети;
2. Водные калориферы используют горячее водоснабжение для нагрева проходящего через них воздуха, потому должны быть подключены к автономной (газовый или электрический котел в частном доме) или центральной (для офисных зданий или предприятий) системе отопления. Водные нагреватели гораздо более мощные, чем их электрические аналоги, и могут быть использованы в системах вентиляции с пропускной способностью от 1000 до 16000 куб.м воздуха в час. К недостаткам такого типа калориферов можно отнести то, что их сложнее установить и эксплуатировать. К тому же, водяные воздухонагреватели подвержены риску размораживания, соответственно, их нельзя оставлять без постоянного теплого водоснабжения в зимний период.
3. Паровые калориферы являются наиболее часто встречаемыми видами воздухонагревателей. Их популярность напрямую зависит от их полезных качеств и технических характеристик. Паровый воздухонагреватель достаточно быстро прогревает воздух в помещении, и если сравнить его с другими видами калориферов, то он является лидером по этому показателю. Однако для паровых воздухонагревателей характерны недостатки аналогичных водяных систем. Они всегда должны снабжаться горячим паром, так как от этого зависит их работа. Кроме того, паровые нагреватели не имеют постоянного значения мощности нагрева, они зависят от температуры и давления водяного пара. Однако подобные недостатки с лихвой перекрываются достоинствами такого типа калориферов: так как они работают от парогенераторов, то они достаточно экономичны для различного рода предприятий; для их работы не требуется больших энергетических затрат, паровые нагреватели достаточно надежны и долговечны.

Виды электрических обогревателей, их отличия друг от друга

Электрические обогреватели бывают разных видов, каждый из которых имеет свои преимущества, недостатки, принцип и скорость действия.

Перечислим некоторые из них:

1. Тепловой вентилятор – такое устройство чем-то напоминает обычный вентилятор, однако перед его лопастями помещена накаливающаяся спираль, которая обеспечивает обогрев той части комнаты, на которую направлен поток воздуха. Несмотря на то что тепловентилятор достаточно эффективен, он не предназначен для постоянного обогрева помещения. Существенный недостаток такого устройство – краткосрочность результата от его воздействия на окружающую среду.
2. Обогреватель из керамики по принципу действия очень похож на тепловентилятор, только в качестве нагревателя выступают керамические пластины. Подобные модели работают на газе и от электросети, бывают напольные, настенные и даже настольные. Основным преимуществом керамического обогревателя является сохранение влажности в помещении.
3. Радиатор масляного типа справляется с нагревом воздуха в очень короткие сроки, однако его не стоит приобретать, если в доме есть животные или маленькие дети, поскольку и те, и те рискуют обжечься. Такой прибор считается не самым экономичным вариантом – он расходует много электроэнергии.
4. Электрические модели нагревают воздух до нужной температуры достаточно быстро, а сами остывают медленно. В основе принципа работы этих устройств — конвекция. В нижней части прибора расположены детали, всасывающие воздух, нагрев происходит за счет работы ТЭНа – трубчатого электронагревателя, от площади которого напрямую зависит объем разогретого газа. Именно поэтому ТЭН часто производят с ребристой поверхностью. Преимущество конвектора перед масляным обогревателем состоит в том, что температура теплоносителя повышается с большей скоростью, а значит, не придется ждать, пока в комнате потеплеет. Кроме того, эти устройства гораздо компактнее. Особенно популярны настенные модели.
5. Инфракрасный обогреватель. Работа устройств этого вида основана на электромагнитном излучении – при этом нагреваются сначала предметы, попадающие под воздействие волн, а затем – сам воздух. Конструктивными элементами прибора также выступают ТЭНы. Другой вариант – открытые спирали, иногда защищенные кварцевыми трубками, либо металлические сетки, пластиковые панели с отверстиями или карбоновое покрытие. В комнатах обогреватель защищают прозрачными перегородками или металлическими сетками. Инфракрасные обогреватели бывают разных типов. В зависимости от длины волн их делят на коротковолновые, средне- и длинноволновые, от источника энергии – электрические, газовые, дизельные и водяные, от способа установки – передвижные и стационарные.

Система рекуперации

Прямой нагрев воздуха за счёт только энергии нагревательных элементов – это не самый экономичный и практичный вариант устройства отопления вентсистемы. Система рекуперации за счёт замкнутого цикла работы значительно снижает теплопотери. Её работа основана на теплоизбытках, а точнее — энергии отработанных воздушных масс.

Общая схема устройства выглядит так: приточка и вытяжка проходят через один блок, и тепловыделения от исходящих воздушных потоков частично передаются входящим. За счёт использования теплопритоков снижается нагрузка на остальные системы отопления.

Монтаж системы отопления с рекуперацией стоит дороже, чем аналогичный, но без неё. Затраты быстро окупаются в регионах, где отопление подвергается значительной тепловой нагрузке ввиду продолжительной зимы.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

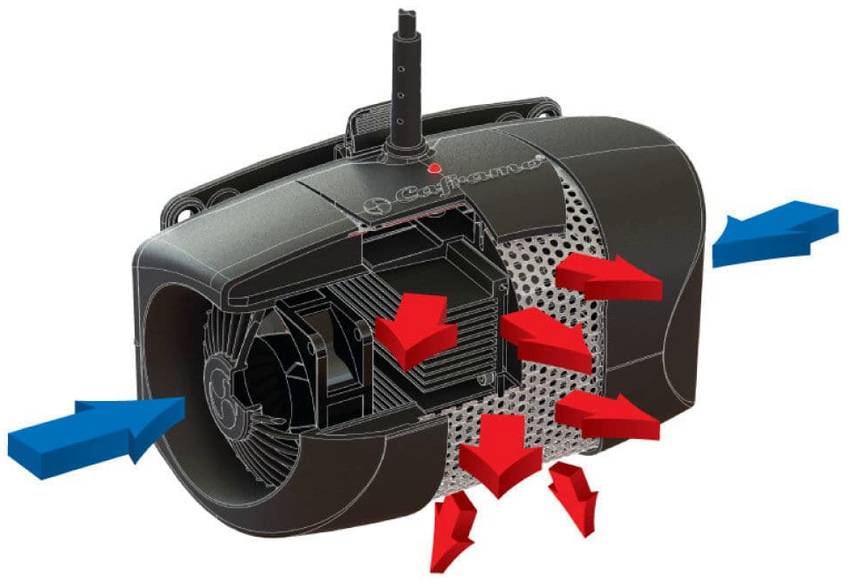

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

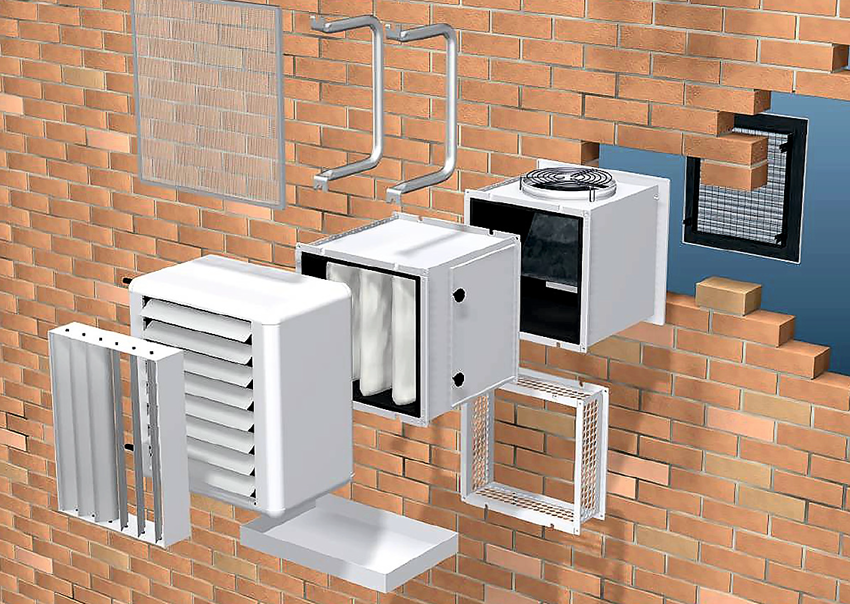

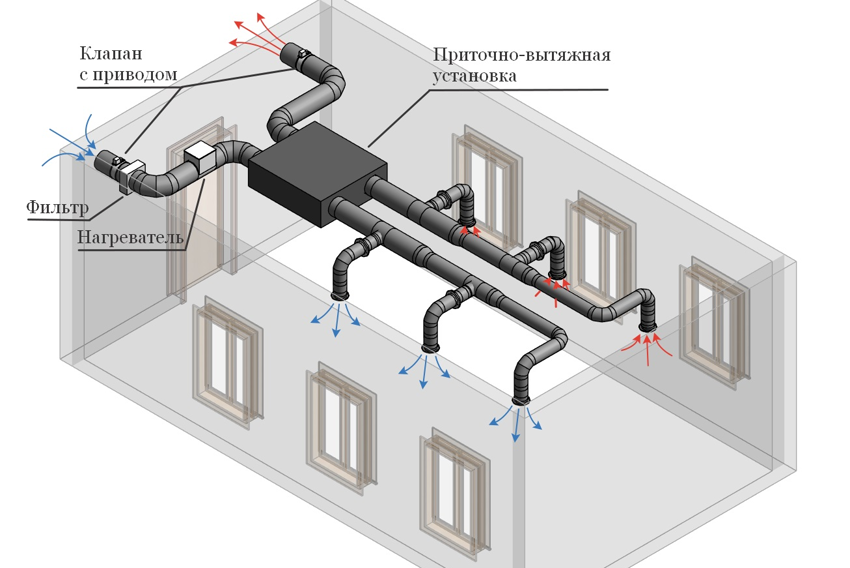

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Онлайн калькулятор расчета мощности калорифера

Эффективная работа вентиляции зависит от правильного расчёт и подбора оборудования, так как эти два пункта взаимосвязаны между собой. Для упрощения этой процедуры мы подготовили для Вас онлайн калькулятор расчета мощности калорифера.

Подбор мощности калорифера невозможен без определения типа вентилятора, а расчёт температуры внутреннего воздуха бесполезен без подбора калорифера, рекуператора и кондиционера. Определение параметров воздуховода невозможно без вычисления аэродинамических характеристик. Расчёт мощности калорифера вентиляции ведётся по нормативным параметрам температуры воздуха, и ошибки на этапе проектирования приводят к увеличению затрат, а также невозможности поддержать микроклимат на требуемом уровне.

Калорифер (более профессиональное название «канальный нагреватель») – универсальный прибор, используемый во внутренних системах вентилирования для передачи тепловой энергии от нагревательных элементов к воздуху, проходящему через систему полых трубок.

Канальные нагреватели различаются способом передачи энергии и разделяются на:

1. Водяные — энергия передаётся через трубы с горячей водой, паром.
2. Электрические — тэны, получающие энергию от центральной сети электроснабжения.

Существуют также калориферы, работающие по принципу рекуперации: это утилизации тепла из помещения за счёт его передачи приточному воздуху. Рекуперации осуществляется без контакта двух воздушных сред.

Электрический калорифер

Основа – нагревательный элемент из проволоки или спиралей, через него проходит электрический ток. Между спиралями пропускается холодный уличный воздух, он нагревается и подаётся в помещение.

Электрокалорифер подходит для обслуживания вентсистем небольшой мощности, так как особого расчёта для его эксплуатации не требуется, поскольку все необходимые параметры указываются производителем.

Главный недостаток этого агрегата — инерция между нагревательными нитями, она приводит к постоянному перегреву, и, как следствие, выходу прибора из строя. Проблема решается установкой дополнительных компенсаторов.

Водяной калорифер

Основа водяного калорифера – нагревательный элемент из полых металлических трубок, через них пропускается горячая вода или пар. Наружный воздух поступает с противоположной стороны. Проще говоря, воздух движется сверху вниз, а вода — снизу вверх. Таким образом, пузырьки кислорода удаляются через специальные клапаны.

Водяной канальный нагреватель используется в большей части крупных и средних вентиляционных систем. Этому способствует высокая производительность, надёжность и ремонтопригодность оборудования.

Кроме нагревательного элемента в состав системы входит: (обеспечивает подвод теплоносителя к обменщику),  насос, прямые и обратные клапаны, запорная арматура и блок для автоматического управления. Для климатических зон, где минимальная температура зимой опускается ниже нуля, предусматривается система предотвращения замерзания рабочих трубок.

Расчёт мощности

Объёма воздуха, проходящего через аппарат за единицу времени. Измеряется соответственно кг/ч или м3/ч.Методика вычисления заключается в подборе аппарата с такими параметрами, чтобы на выходе температура воздуха соответствовала нормативным значениям, а запас мощности позволял бесперебойно работать при пиковых нагрузках, но при этом не страдала кратность и скорость воздухообмена. Проектировщик начинает рассчитывать мощность только после получения всех исходных данных:

• Температуры приточки. Берётся минимальное значение для зимнего периода.
• Требуемой по нормам или индивидуальным пожеланиям заказчика температуре воздуха на выходе.
• Среднего расхода воздуха м³/ч..

Остались вопросы? Звоните по телефону: +7 (953) 098-28-01

Вас так же может заинтересовать монтаж вентиляции.

Расчет количества вентиляционных решеток

Рассчитывается количество вентрешеток и скорость воздуха в воздуховоде:

1)Задаемся количеством решеток и выбираем из каталога их размеры

2) Зная их количество и расход воздуха, рассчитываем количество воздуха для 1 решетки

3) Рассчитываем скорость выхода воздуха из воздухораспределителя за формулой V= q /S, где q- количество воздуха на одну решетку, а S- площадь воздухораспределителя. Обязательно необходимо ознакомится с нормативной скоростью вытока, и только после того как рассчитанная скорость будет меньше нормативной можно считать , что количество решеток подобрано правильно.

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении. Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается

С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

• Для защиты от пожара в схему включены такие элементы, как:
• Тепловое реле, что защищает двигатель при остановке;
• Защита от включения без вентилятора;
• Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.

Расчет тепловой мощности обогрева помещения

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

V x ∆T x K = ккал/ч

Обозначения:

V   – Объем обогреваемого помещения (длина х ширина х высота), м3

∆Т – Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К   – Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции ( К=3,0-4,0 ) – Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция ( К=2,0-2,9 ) – Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция ( К=1,0-1,9 ) – Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция ( К=0,6-0,9 ) – Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения: 5 х 16 х 2,5 = 200

∆Т: Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К:  Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет: 200 х 45 х 1,7 = 15 300 ккалч

1 кВт = 860 ккалч, соответственно 15 300860 = 17,8 кВт.

ВАЖНО!

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

Таблица Мощности для помещений:

Расчет мощности можно сделать с помощью данной схемы (ВЫ можете скачать и распечать схему ниже)

Для определения необходимой мощности тепловой пушки или нагревателя воздуха нужно рассчитать минимальную нагревательную мощность для обогрева данного помещения по следующей формуле:

V х ΔT x k = ккал/ч, где:

• V – объем обогреваемого помещения (длина, ширина, высота), м3;
• ΔT – разница между температурой воздуха вне помещения и требуемой температурой воздуха внутри помещения, °C;
• k – коэффициент рассеивания (теплоизоляции здания): k = 3,0-4,0 – без теплоизоляции (упрощённая деревянная конструкция или конструкция из гофрированного металлического листа); k = 2,0-2,9 – небольшая теплоизоляция (упрощённая конструкция здания, одинарная кирпичная кладка, упрощённая конструкция окон); k = 1,0-1,9 – средняя теплоизоляция (стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей); k = 0,6-0,9 – высокая теплоизоляция (улучшенная конструкция здания, кирпичные стены с двойной теплоизоляцией, небольшое число окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала).

Расчёт мощности

Методика вычисления заключается в подборе аппарата с такими параметрами, чтобы на выходе температура воздуха соответствовала нормативным значениям, а запас мощности позволял бесперебойно работать при пиковых нагрузках, но при этом не страдала кратность и скорость воздухообмена. Проектировщик начинает рассчитывать мощность только после получения всех исходных данных:

• Объёма воздуха, проходящего через аппарат за единицу времени. Измеряется соответственно кг/ч или м 3 /ч.
• Температуры приточки. Берётся минимальное значение для зимнего периода.
• Требуемой по нормам или индивидуальным пожеланиям заказчика температуре воздуха на выходе.
• Максимальной температуре, до которой может нагреться тепловой носитель.

Правила вычислений

Теплотехнический расчёт канального нагревателя начинается с определения двух параметров: первый — площадь поперечного сечения тепловой установки; второй – мощность, необходимая для нагрева поверхности заданного размера.

Площадь вычисляется по формуле:

Aф = Lp / 3600×(ϑρ), где

L – максимальное значение приточки для поддержки параметров вытяжки, м 3 /ч; Р – нормативная плотность воздуха, кг/м 3 ; Θρ – скорость движения воздуха на каждом участке, определяемая из аэродинамического расчета.

Полученное значение подставляется в таблицу, где указаны возможные варианты сечения калориферов, значения округляется в большую сторону.

Формула скорости воздушных масс, необходимая для подбора площади нагревательного элемента, следующая:

ϑρ = Lρ / 3600×Аф.факт

На следующем этапе определяется объем тепловой энергии, необходимый для прогрева приточки:

Q = 0.278×Gc× (tп – tн), где

Q – объём тепловой энергии, Вт; G – расчётный показатель расхода воздуха, кг/ч; с – удельная теплоёмкость, в данном случае берётся 1.005 кДж/кг °С; tп – температура приточки, °С; tн – температура воздуха на входе.

Расход воздуха G = Lρн. Это связанно с местом установки вентилятора. Он находится до калорифера, а, следовательно, используется нормативное значение плотности воздушных масс снаружи помещения.

Далее вычисляются затраты горячей воды на отдачу тепла холодному:

Gw = Q / cw×(tг – t0), где

cw – тепловая ёмкость воды, кДж/кг °С; tг – температура теплоносителя (воды), 0 С; t0 – расчётная температура воды в обратном трубопроводе, 0 С.

Теплоемкость жидкости можно узнать из справочной литературы. Параметры теплового носителя зависят от параметров среды.

Зная Gw, можно вычислить скорость движения воды по трубам:

w = Gw / 3600×ρw×Aф, где

Aф – размер сечения теплообменника, м²; ρw – плотность воды при средней температуре теплового носителя, 0 С.

Рассчитать скорость движения теплоносителя можно по формуле, указанной выше. Она справедлива для простой системы последовательного подключения нагревательных элементов. В случае использования параллельной схемы, толщина трубопровода увеличится в два или более раз, а средняя скорость движения уменьшится.

Кроме подбора калорифера выполняется расчёт тепловых потерь по укрупнённым показателям. Основная формула:

q – тепловая характеристика объекта, Вт/(м 3 ּ о С); V – объём объекта по внешней стороне ограждающих конструкций, м 3 ; (t_п-t_н) – разность температуры основных помещений, о С.

Расчёт поверхности нагрева

Основная формула площади нагревательной поверхности канального устройства:

Amp = 1.2Q / K× (tср.т – tср.в), где

К – коэффициент передачи тепла от калорифера холодному воздуху, Вт/(м°С); tср.т – средний показатель температуры теплового носителя, 0 С; tср.в – средний показатель температуры приточки, 0 С; число 1,2 – коэффициент запас. Вводится в связи с остыванием воздуховодов.

На последнем этапе определяется, сколько тепла может выдать канальный нагреватель:

Qфакт = К× (tср.т – tср.в)×Nфакт×Ak

Особенность методики для паровых нагревателей

Принцип вычислений не меняется. Отличие только в способе определения расхода теплового носителя для нагрева холодного воздуха:

r – тепловая энергия, получаемая в процессе конденсации пара.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Источники

• https://ventilsystem.ru/ventilyaciya/kalorifery-dlya-pritochnoj-ventilyacii.html
• https://stroy-podskazka.ru/ventilyaciya/pritochnaja-kalorifer/
• http://remoo.ru/otoplenie/elektricheskij-kalorifer
• https://zao-tst.ru/kalorifery.html
• https://www.tproekt.com/kalorifery-otopleniya/
• https://ventkam.ru/ventilyatsiya/kalorifer
• https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
