Принудительная вентиляция в погребе: правила и схемы обустройства

Расчет воздухообмена с учетом тепла и влаги

При необходимости расчета воздухообмена, учитывающего устранение избыточного тепла, используется формула:

L=Q/(p•Cр•(t_у-t_п))

В которой:

• p – плотность воздуха (при t 20 °С равна 1,205 кг/м3);
• C_р – теплоемкость воздуха ( при t 20°С  равна 1,005 кДж/(кг•К));
• Q – объем выделяемого тепла в подвал, кВт;
• t_у – температура воздуха, удаляемого из помещения, °С;
• t_п – температура приточного воздуха, °С.

Потребность учета тепла, устраняемого при вентиляции, необходима для поддержания определенного температурного баланса в атмосфере подвала.

В подвалах частных домов часто устраиваются спортзалы. В этом варианте использования подвального помещения полноценный воздухообмен особенно важен

Одновременно с устранением воздуха в процессе воздухообмена удаляется влага, выделенная в него различными влагосодержащими объектами (в т.ч. людьми). Формула для вычисления воздухообмена с учетом выделения влаги:

L=D/((d_у-d_п)•p)

В которой:

• D – количество влаги, выделяемой при воздухообмене, г/ч;
• d_у – содержание влаги в удаляемом воздухе, г воды/кг воздуха;
• d_п – содержание влаги в приточном воздухе, г воды/кг воздуха;
• p – плотность воздуха (при t 20оС составляет 1,205 кг/м3).

Воздухообмен, включающий в себя выделение влаги, рассчитывается для объектов повышенной влажности (к примеру, бассейнов). Также выделение влаги принимается в расчет для подвальных помещений, посещаемых людьми с целью физических упражнений (к примеру, спортзал).

Стабильно высокая влажность воздуха значительно осложнит работу принудительной вентиляции подвала. Потребуется дополнение вентиляции фильтрами для сбора конденсированной влаги.

Вентиляция погреба: принцип работы

Вентиляция погреба с искусственным побуждением основана на работе электрического вентилятора. Обычно его устанавливают только на вытяжку. То есть при включении он гонит воздух наружу. Одновременно в трубу приточки всасывается свежий воздух с улицы. Подвал, как правило, не требует постоянной вентиляции. Поэтому монтируют автоматику для периодического включения-выключения вентилятора. В частности, можно переключить вентилятор на более частое включение при ликвидации сырости после подтопления.

Сечение приточки и вытяжки должно быть одинаковым. Входное отверстие вытяжной трубы должно располагаться под потолком на расстоянии10-15 см. По возможности возле входа в погреб. Выходное отверстие приточки располагают недалеко от пола на высоте 15-30 см. Трубы в помещении располагают по диагонали и максимально далеко друг от друга. В этом случае эффективность вентиляции максимальна.

Какой способ вентиляции выбрать

Вентиляцию в погребе можно организовать естественную или принудительную.

Естественная вентиляция погреба

Естественная вентиляционная система основана на законах физики, устройство её довольно несложно и понятно. В перекрытии погреба предусмотрено два продуха. Так называют отверстия через которые воздух заходит и выходит. Одно служит для притока свежего воздуха. Второе — для выхода воздуха из погреба вместе с испарениями.

Но выполнять эти функции отверстия могут только с подведенными к ним трубами, причем определенного диаметра. Для равномерности циркуляции воздуха сечение обоих труб должно быть равным. Либо диаметр вытяжной трубы может быть немного больше приточной. Но ни в коем случае наоборот.

Так же большое значение имеет правильное расположение приточной и вытяжной труб. Их нужно разместить в противоположных частях погреба. Причем нижнее отверстие вытяжной трубы нужно расположить под самым потолком. Но нижнее отверстие приточной трубы устанавливают максимально близко к полу.

Немаловажное значение имеет высота приточной и вытяжной труб над перекрытием погреба. Верхняя часть вытяжной трубы должна возвышаться над коньком или потолком сооружения не меньше, чем на полтора метра

Верхнее отверстие вытяжной трубы нужно защитить от мусора и атмосферных осадков зонтиком или дифлектором.

Система естественной вентиляции подойдет, если погреб или подвал имеет не очень большие размеры. Для погребов с большими габаритами устраивают принудительную систему вентиляции

Принудительная система вентиляции

Для устройства принудительной системы вентиляции также устанавливают приточные и вытяжные трубы. Но для увеличения воздухообмена на вытяжную трубу устанавливают вентилятор. За счет работы которого в погребе создается разрежение воздуха, и он засасывается через приточную трубу.

Для очень больших подвалов или имеющих сложную конфигурацию устанавливают вентиляторы и на приточную, и на вытяжную трубы. Но лучше если расчет и устройство такой вентиляции будут осуществлять специалисты.

Как правило, погреб для хранения припасов семьи устраивают не очень большой, до 10 квадратных метров. И для него будет достаточно естественной приточно-вытяжной вентиляции с диаметром труб в 150-160 мм.

Чтобы иметь возможность регулировки притока и оттока воздуха из подвала, на вентканалах устанавливают задвижки.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

• обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
• способствует поддержанию более низкой температуры в подвале в холодное время года;
• препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
• увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от избытка влаги и конденсата в подвале. Исключение составляют случаи близкого расположения грунтовых вод и плохой гидроизоляции

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Последовательность обустройства вентиляции погреба

Любое строительство начинается с плана, схемы расположения и наборки материалов для изготовления конструкций. При оборудовании погреба системой проветривания потребуется возведение каналов исходящего и свежего воздуха. Сечение труб определяют из соотношения: на квадратный метр вентилируемой поверхности — 25 см², что соответствует диаметру 56 мм. Проектирование элементов системы проветривания погреба производят, придерживаясь следующих правил:

1. Вытяжная труба устанавливается в одном из углов помещения так, чтобы её основание находилось на уровне потолка, а наружный конец вертикально выводился сквозь перекрытия на высоту 0,5 метра от конька кровли.
2. Внешнюю часть вытяжной трубы утепляют, чтобы уменьшить выделение конденсата (инея зимой) на её внутренней поверхности. Совершают это посредством надевания на открытый конец другого отрезка большего диаметра с заполнением межтрубного пространства минеральной ватой.
3. Приточный воздуховод располагают в противолежащем от вытяжки углу погреба так, чтобы поступление свежей струи происходило в 0,5 метра от пола, а забор потока — посредством вертикальной трубы сквозь перекрытие и на удалении от него 30 см.
4. Верхний конец приточки закрывают мелкой металлической сеткой, защищая помещение от проникновения грызунов и насекомых. Вытяжной канал венчают дефлектором. Для регулировки тяги внутри обоих воздуховодов монтируют задвижки.

Недостаточность проветривания обнаруживают по застоялому и затхлому воздуху, плесени, сырости и конденсату на потолке, стенах и стеллажах. Чтобы проверить работоспособность смонтированной системы вентиляции погреба, прикладывают лист бумаги к вытяжному отверстию или по движению дыма от зажжённой спички. Если воздухообмен происходит недостаточно эффективно, схему усиливают установкой вентилятора на вытяжке — хватает мощности привода 100 Ватт.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

• не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
• установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
• для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
• невысокая стоимость конструкции;
• при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
• долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

• система перестает функционировать при одинаковой температуре снаружи и внутри здания;
• в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Расчет сопротивления вентиляционной сети

Чем выше скорость перемещения воздуха в вентканале, тем более высоко сопротивление движению воздушных масс в комплексе вентиляции. Это неприятное явление носит название «потеря давления».

Если сечение вентиляционных воздуховодов постепенно повышать, то получится достичь стабильной скорости воздуха по всей ее длине. При этом сопротивление движению воздуха не увеличится

Вентиляционная установка должна развить воздушное давление, позволяющее справиться с сопротивлением сети воздухораспределения. Только так получится достичь необходимого расхода воздуха в вентиляционной системе.

Скорость воздуха, перемещаемого по вентканалам, определяется формулой:

V=L/(3600•S)

В которой:

• V – расчетная скорость прокачки воздушных масс, м3/ч;
• S – площадь сечения канала воздуховода, м2;
• L – требуемый расход воздуха, м3/ч.

Выбор оптимальной модели вентилятора для вентиляционной системы следует производить путем сравнения двух параметров – статического давления, развиваемого вентиляционной установкой и расчетными потерями давления в системе.

Расположив вентиляционную установку в центре разветвленной системы воздуховодов, получится стабилизировать скорость подачи воздуха по всей протяженности воздушного комплекса

Потери давления в протяженном вентиляционном комплексе сложной архитектуры определяются суммированием сопротивлений движению воздуха в его изогнутых участках и наборных элементах:

• в обратном клапане;
• в шумоглушителях;
• в диффузорах;
• в фильтрах тонкой очистки;
• в ином оборудовании.

Самостоятельно рассчитывать потерю давления в каждом подобном «препятствии» необходимости нет. Достаточно использовать графики потерь давления применительно к расходу воздуха, предлагаемые производителями вентканалов и соответствующего оборудования.

Впрочем, при расчете вентиляционного комплекса упрощенной конструкции (без наборных элементов) допустимо использовать типовые значения потери давления. К примеру, в подвальных помещениях площадью 50-150 м2 потери на сопротивление воздуховодов составят около 70-100 Па.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

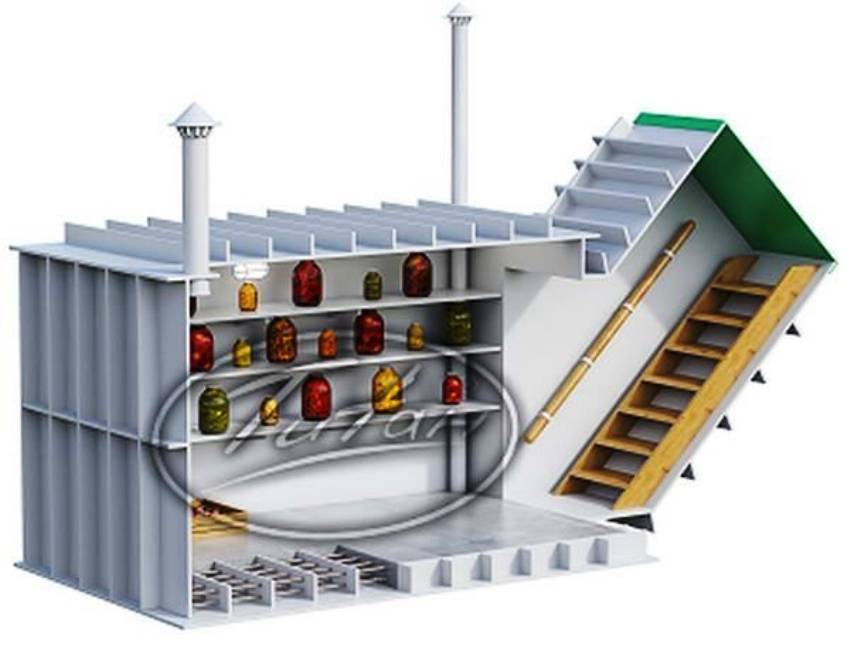

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Вентиляция с принудительным побуждением: основные элементы и правила устройства

В отличие от естественной вентиляции, где воздух перемещается за счет разницы давлений, в принудительной движение газа создают электроприборы. Это вентиляторы различных видов, среди которых есть очень технологичные. Они поддерживают заданный температурно-влажностный режим, очищают поступающий воздух, а также осуществляют рекуперацию — передачу тепла от нагретых воздушных масс холодным.

В домашних подвалах во всех этих сложных устройствах нет необходимости. Как правило, используются простейшие приборы с ручным управлением. Более совершенные установки с контрольными датчиками актуальны для больших овощехранилищ, винных погребов и других объектов, где необходимо поддерживать определенные условия. Для частного погреба главное — экономичность и безопасность.

Принудительную вентиляцию можно организовать различными способами:

• смонтировать вентилятор в вытяжном канале;
• установить сразу 2 вентилятора в двух трубах;
• использовать поворотный диффузор-флюгер, который крепится к верху вытяжной трубы и работает от напора ветра;
• поместить внутри вытяжки лампу накаливания, при нагревании воздух будет быстрее подниматься наверх, стимулируя таким образом эвакуацию загрязненных газов из погреба.

Поскольку подвал — помещение с повышенной влажностью, при монтаже и эксплуатации электроприборов нужно тщательно следить за выполнением правил электробезопасности. Запрещено использовать розетки на 220 В. Нужно установить понижающий трансформатор, чтобы напряжение питания не превышало 12 или 36 В. Соответственно, электрооборудование должно быть рассчитано на эти нагрузки.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб
