Типы дифференциальных выключателей
По сути их всего два: электронный и электромеханический. Разница заключается в схеме, которая отвечает за срабатывание по дифференциальному току. Как можно понять из названия, в электронном АВДТ за это отвечает электроника, а в электромеханическом применена аналоговая схема – как правило, это специальный трансформатор и устройство расцепления. А вот характеристик будет немного больше.
Поскольку АВДТ это автомат и УЗО в одном флаконе и выпускается он на стандартные значения токов, то обозначения очень похожи на те, что вы видели у автоматических выключателей. В общем, у АВДТ есть две главные характеристики: дифференциальный ток и номинальный. Дифференциальный мы уже рассмотрели. Номинальный обозначается буквой и цифрой. Никаких отличий от автоматов здесь нет:
В – срабатывает при токе, кратном 3 и более от In;
С – срабатывает при токе, кратном 5 и более от In;
D – срабатывает при токе кратном 10 и более от In.
Цифра показывает номинальное значение тока. Если ток в цепи превышает это значение на 13% и более, то сработает тепловой расцепитель.
Характеристика А или АС
Класс А – защита от переменного (синусоидального), пульсирующего и постоянного дифференциального тока.
Класс АС – защита только от переменного (синусоидального) дифференциального тока.
Максимальная отключающая способность – это максимальный ток короткого замыкания, который, по гарантии производителя, будет отключен. Если ток короткого замыкания превысит данное значение, то отключения дифавтомата может и не произойти по разным причинам.
Класс токоограничения. Их всего три. 1 класс никак не отображается на АВДТ. Время отключения таких устройств более 10 миллисекунд. Время отключения 2 класса до 10 миллисекунд. И, наконец, время отключения 3 класса от 3 до 6 миллисекунд.

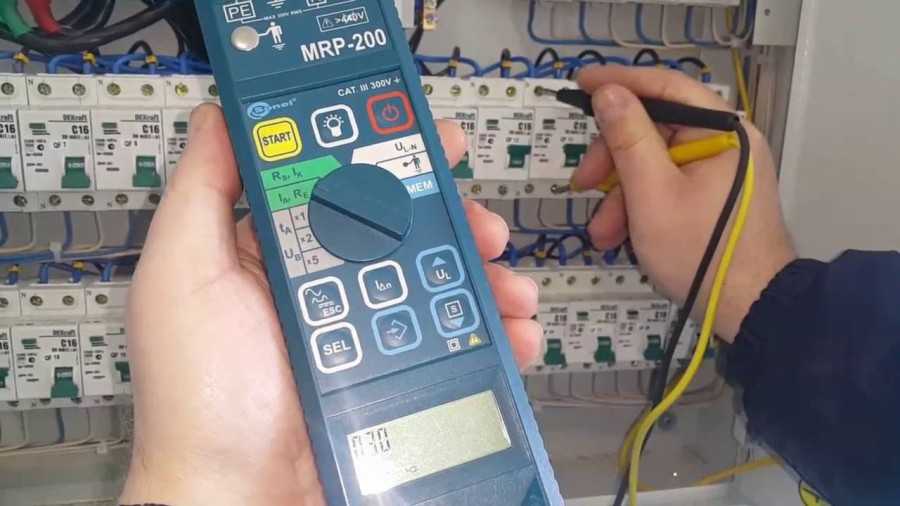

Кнопка проверки работоспособности АВДТ – имитирует замыкание на землю. Рекомендуется проверять раз в месяц, ибо срабатывание дифавтомата с помощью этой кнопки гарантирует вашу безопасность.
Кнопка возврат – выскакивает, если произошло срабатывание по дифференциальному току, пока не будет вновь утоплена, АВДТ включить не получится.
Принципиальная схема включения дифавтомата показывает элементы (тепловое и электромагнитное реле, электромеханическое или электронное дифференциальное устройство, схему включения тестовой кнопки и т.д.) в графическом виде по общепризнанным нормам.
Принцип действия АВДТ
В основе автоматического выключателя дифференциального тока лежат три составляющие — электромагнитный и тепловой расцепители и дифференциальный трансформатор, выполненный в виде тороидального сердечника.
Расцепители выполняют ту же роль, что и в обычном автоматическом выключателе.
Тепловой расцепитель обеспечивает защиту от перегрузок. В условиях превышения номинального тока теплочувствительная биметаллическая пластина нагревается и выгибается, тем самым приводя в действие механизм расцепления.
Электромагнитный расцепитель служит для защиты от коротких замыканий. При мгновенном возрастании электрического тока, происходящим при коротком замыкании, сердечник втягивается в катушку соленоида, преодолевая сопротивление пружины и давит на спусковой механизм расцепления, в следствии чего контакты автомата размыкаются, обесточивая сеть.
Основной функцией трансформатора является обнаружение дифференциальных токов нулевой последовательности. Через его первичную обмотку проходят фазный и нулевой проводники, а с вторичной обмотки поступает сигнал на механизм расцепления.
Трансформатор сравнивает значение векторной суммы токов всех подключенных проводников. При допустимых значениях токов утечки сумма токов IΔ не превышает номинального значения. При превышении IΔ номинального дифференциального рабочего тока IΔn, цепь вторичной обмотки трансформатора дает сигнал отключающей катушке, вызывая срабатывание АВДТ.
Способы защиты
Защита человека посредством дифференциальных автоматов осуществляется следующим образом. При нормальном режиме работы электрических приборов цепи происходит регулярное сравнение по нейтрали выходящего и входящего электрического тока. В случае обнаружения разницы, значение которой может представлять опасность для жизни человека, происходит осечка, то есть обесточивание защищаемой электрической цепи.
Защита электрической цепи от перегрузок и по току короткого замыкания организована посредством модуля защиты (автоматического выключателя), который встроен в дифференциальный автомат. В результате при прохождении токов, которые превышают номинал по току самого дифференциального устройства, моментально сработает автомат, а неисправная цепь окажется без электрического напряжения.
Особенности выбора для квартиры или дома
Параметры автоматов во многом зависят от характеристик электропроводки и устанавливаемого оборудования. Часто ставят защиту с током утечки 30 мА, поскольку более чувствительные устройства могут выдавать ложные срабатывания при изношенной электропроводке и при большом количестве подключенных приборов.
Тап электромагнитного расцепителя определяется параметрами подключаемой нагрузки.
Асинхронные двигатели, используемые в компрессорах холодильников, сплит-систем, водяных насосах, в момент запуска потребляют ток, в 3-5 раз превышающий номинальный. Для исключения ложных срабатываний в быту используют тип С расцепителя. По классу тока утечки используют автоматы АС, поскольку в быту применяется сложная электронная техника. На дачах, гаражах (там, где присутствует простейшая нагрузка) устанавливают тип А (стоит недорого).
По току срабатывания руководствуются теми же условиями, что и при выборе автоматов защиты.
По каким причинам может сработать дифавтомат?
В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать. С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие)
С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).
Рассмотрим каждый из вариантов более подробно:
Срабатывание без нагрузки.
В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.
Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.
В такой ситуации АВДП может срабатывать ложно.
Причиной проблемы может быть:
- Поврежденная изоляция;
- Наличие скруток;
- Просчеты в расположении распредкоробок;
- Электрофурнитура.
Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.
Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.
Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.
При замыкании «нуля» и «земли».
Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.
Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.
Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.
С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.
- В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
- При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.
Читайте по теме — как действует электрический ток на организм человека.
Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)
Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

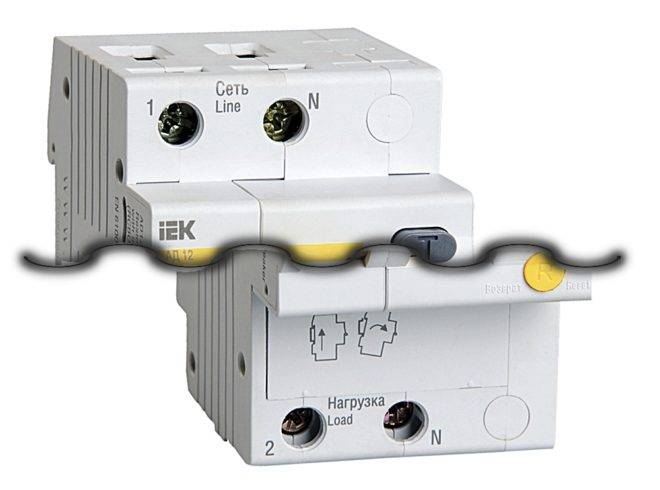

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.
Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.
Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.
Визуальное отличие
Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.
Различие по маркировке
На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.
Различие в электрической схеме
Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.
Различие в аббревиатуре
На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).
По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше
Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.
Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.
Схемы подключения
Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.
Схема щита с одним общим дифавтоматом
Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.
Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).
Установка АВДТ на отдельные линии
Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.
Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.
Обозначение селективного дифавтомата
Что такое дифференциальный автомат и как он работает
Дифференциальный автомат
Дифавтомат — это комбинированное устройство, в корпусе которого объединены сразу два прибора – автоматический выключатель и УЗО. Автомат подобно всем другим изделиям этого класса срабатывает при перегрузке и КЗ на линии. Схема УЗО работает по принципу сравнения токовых составляющих, протекающих через его катушку в прямом и обратном направлениях. При нарушении равенства этих величин разностный сигнал поступает на исполнительное реле, которое за доли секунды отключает аварийный участок цепи питания.
Совмещение в одном корпусе двух функционально связанных между собой приборов обеспечивает следующие преимущества:
Устанавливаются дифавтоматы подобно обычным устройствам сразу после электрического счетчика. Каждый из них обеспечивает безопасность работы отдельной питающей линии. По своим функциональным возможностям эти приборы полностью замещают подменяемые ими устройства, принцип работы дифавтоматов тот же.
Что это за устройства и для чего нужны?
Устройство защитного отключения – аппарат, который обеспечивает защиту электрической проводки и приборов от токов утечки. УЗО устанавливают в электрощитке после выключателя.
В комплексе эти два устройства работают как дифавтомат.
Если повредилась изоляция какого-то электрического провода от прибора или бытовой техники, и вы дотронулись до места повреждения мокрыми руками, срабатывает защитное отключение.
Защитное отключение также называют ВДТ – выключатель дифференциального тока без встроенной защиты.
Как работает УЗО? Он улавливает дифференциальный ток или утечку на землю и отключает питание линии.
Пока втекающие и вытекающие токи, проходящие через аппарат, равны, ВДТ будет выключен.

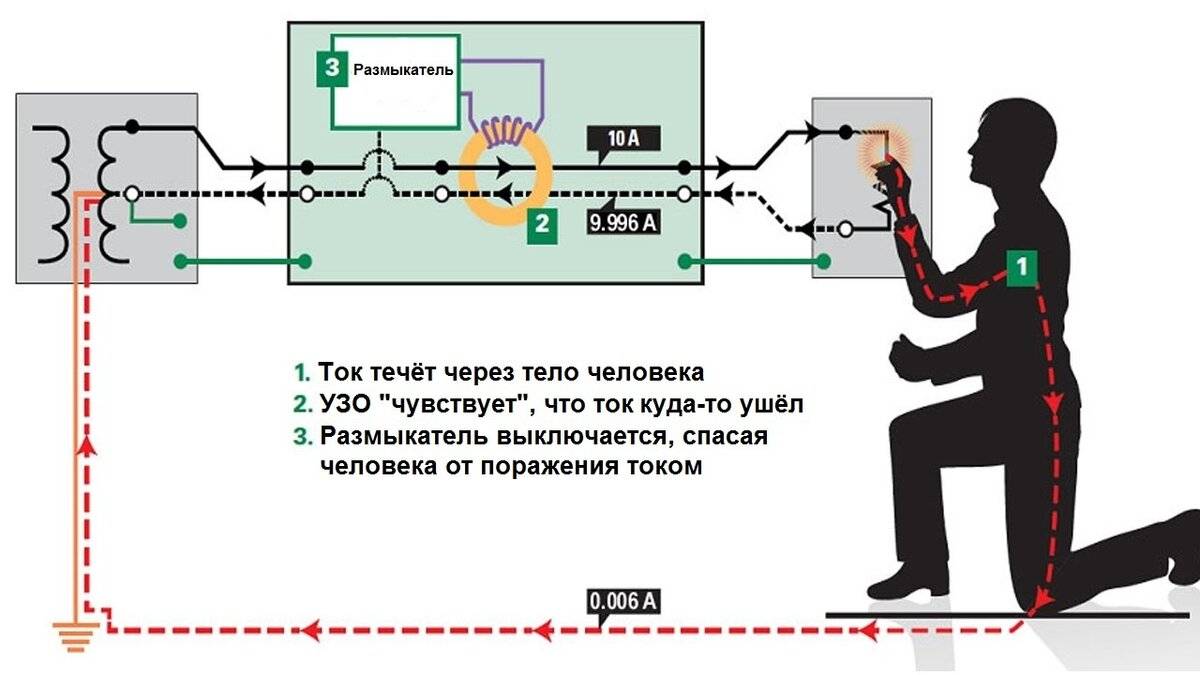

Схема работы УЗО:
Дифференциальный автомат (АВДТ) – устройство, которое защищает оборудование и проводку от токов утечки и сверхтоков. Также его называют автоматическим выключателем дифференциального тока.
Устанавливают АВДТ в щитах жилых домов и общественных зданий. В случае возникновения короткого замыкания, перегрузки сети или утечки дифавтомат срабатывает, тем самым обеспечивает безопасность людей, и не допускает возникновения возгорания.
Два в одном
Чтобы обеспечить максимальный уровень безопасности, необходимо предусмотреть аварийное отключение и при коротком замыкании, и при повышенной нагрузке, и при возникновении утечки тока.
До недавнего времени эти задачи выполнялись только путем установки одновременно и автоматических выключателей и дифференциальных реле. Устанавливались они один за другим, относительно направления тока, и выполняли последовательно каждый свою функцию.
Назначение дифференциального автомата – защита сетей при всех перечисленных выше неисправностях. Чтобы уяснить, для чего же нужен дифавтомат, достаточно знать, что этот прибор является как бы объединением автоматического выключателя и устройства защитного отключения, и способен выполнять функции обоих одновременно.
Составные части дифавтомата
Дифференциальные автоматы производятся двух или четырехполюсными. Двухполюсные устройства работают в однофазной электросети, четырехполюсные – в трехфазных сетях.
Стандартизация и унификация привела к тому, что практически все дифференциальные автоматы выпускаются в виде модулей определенных размеров с креплением, рассчитанным для монтажа на DIN-рейку.
Двухполюсный автоматический выключатель дифференциального тока представляет собой прибор состоящий из:
- устройства включения и отключения электрического тока;
- контактной группы;
- дугогасящей камеры;
- токовых расцепителей.
Четырехполюсные дифавтоматы имеют такое же устройство, как и двухполюсные, только контролируют три фазы вместо одной. При срабатывании токовых расцепителей в любой фазе отключаются все три.
Преимущества и недостатки
К положительным характеристикам дифавтоматов необходимо отнести следующие.
- Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.
- Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
- Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
- За счет уменьшения контактных групп прост в монтаже.
Имеются у прибора и отрицательные характеристики.
Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода
Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.
Финансы
Краеугольным камнем всегда в таких случаях является финансовый вопрос. Он уже погубил не мало покупателей, которые хотели сэкономить, а потом были вынуждены платить в несколько раз больше за все испорченное оборудование. Почти все современные электроприборы довольно надежны. У них есть гарантированные длительные сроки работы.
Если у вас большой и качественный щиток со свободным место, то стоит его забивать по максимум, а не экономить пространство. Всегда оставляйте про запас, но чрезмерная экономия тоже вредит.
Распределите всё по группам, чтобы наглядно было видно – что и к чему относится. Дополнительные там 20-30 модулей стоят всего порядка 500 рублей – это не то место, где нужно урезать бюджет.
Советы по выбору дифференциального автомата для дома и квартиры
Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке.
Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат.
Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.
Кто занимает больше места в щите узо или авдт
Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.
Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

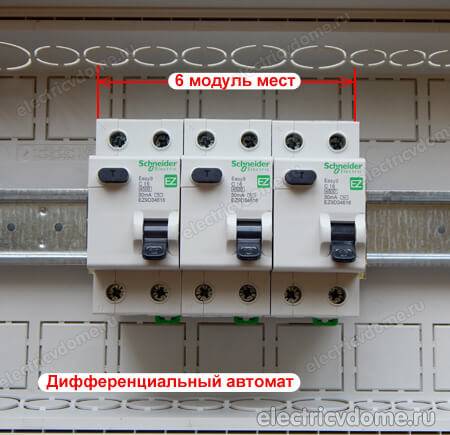

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.
Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.
Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.
Устройство и принцип действия
Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:
- Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
- Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
- Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.
Установка дифференциального выключателя
Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.
Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.
Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.
Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.
При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.
Установка одного защищающего аппарата
Наиболее распространенная схема, по которой монтируется дифавтомат, – установка одного защищающего аппарата и расположение его рядом со счетчиком на входе.
Такая схема носит название «вводной автомат», поскольку прибор устанавливается на вводном кабеле в электрощитке. Этот способ подразумевает одновременную защиту всех потребителей энергии одним аппаратом, он наиболее прост в исполнении и менее затратен.
Схема имеет существенный недостаток: при срабатывании защитного устройства обесточивается вся сеть и невозможно определить, какой из электроприборов стал причиной отключения электроэнергии. Для выяснения источника проблемы приходится попеременно включать автомат защиты на каждую группу пользователей и проверять, как работает аппарат. Если после подключения приходит в действие защитный электроприбор, то неисправность находится именно здесь.
Порядок установки
Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.
Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.
Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.
Наглядно про подключение дифавтомата на видео:
