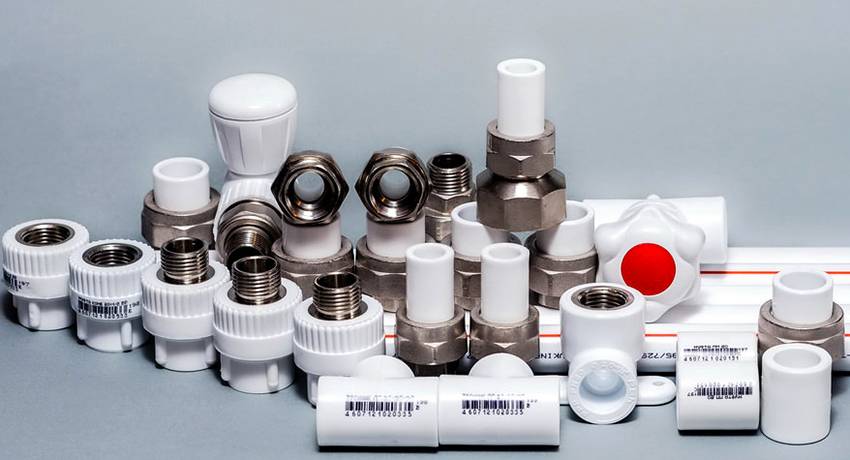

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений

Общие характеристики фитингов

Прежде, чем купить фасонину для полипропиленовых труб, необходимо убедиться, что она соответствуют предписанным техническим характеристикам и чертежам. Но запрещено применять сварку в раструб относительно пресс фитингов и труб, которые по составу сырья отличаются между собой.

Перед покупкой необходимо проверить внешний вид самих фитингов на полипропиленовые трубы. Они не должны иметь никаких внешних повреждений, вздутий и трещинок. Все отклонения отрицательно влияют на эксплуатационные характеристики после монтирования в системе водопровода и отопления. Цветовая гамма отличается разнообразием. После проведения экспериментов было выявлено, что фитинги, сваренные с трубой в раструб, не текут и не разрываются в течение длительного срока даже при регулярном внутреннем давлении в канализации и системе отопления. При производстве пресс-фитингов для труб из полипропилена используется только первичное сырье, композиция материала не предназначена для массового производства.

На любые фитинги наносится маркировка с техническими данными

Маркировка на пресс фитинги для полипропиленовых труб наносится таким способом, чтобы не была повреждена структура материала, к примеру, при помощи нагретого инструмента или печати. Если используется метод печати, цвет маркировки должен отличаться от цвета изделия. На качественной продукции нанесен не только товарный знак, но и название изготовителя, дата изготовления и партия товара

При покупке обратите внимание на то – где нанесена маркировка. На фитингах информация не наносится возле будущего соединения, чтобы можно было после использования узнать подробности о фитинге

Сортамент полипропиленовых труб

На мировом рынке ПП трубы представлены в следующем сортаменте.

PPH — тип 1. Эти изделия из полипропилена считаются самыми простыми из всего ассортимента продукции, выпускаемой современной промышленностью. Их сфера применения – прокладка конструкций холодного водоснабжения, вентиляционных систем, трубопроводов пром назначения.

PPB — тип 2. Данную разновидность трубного полипропиленового проката изготавливают из сложного блок-сополимера. Такие изделия задействуют при обустройстве напорных систем подачи холодных жидкостей и теплоснабжения. Также эта продукция применяется при производстве ударных соединительных элементов, обладающих высокой прочностью.

PPR – тип 3. Технические характеристики трубы PPR основаны на том, что для ее производства используется рандом сополимер. Его внедрение в промышленное производство имело мировое значение. Изначально он имел аббревиатуру PPRC – полипропилен рандом сополимер, в дальнейшем ее сократили до PPR (прочитайте: «Виды и характеристики труб PPRC – особенности материалов PPRC»). Из изделий, относящихся к данной разновидности, прокладывают системы водоснабжения холодного и горячего типа. Именно эту продукцию задействуют при создании теплого водяного пола.

Подобная молекулярная структура обеспечила следующие характеристики трубы ППР:

• наивысшая прочность и термоустойчивость по сравнению с другими типами полипропилена;
• химическая стойкость к различным кислотам и щелочам;
• в отличие от продукции PPH и PPB данный материал способен выдержать температурный режим рабочей среды кратковременно до 140 градусов и в постоянном режиме почти до 90 градусов;
• морозостойкость – изделия полностью восстанавливают свою форму после влияния на них отрицательных температур.

PPs — тип 4. Сырьем для выпуска данной продукции служит сложно воспламеняющийся высокопрочный полимер. Максимально допустимая температура рабочей среды этих ПП труб составляет 95 градусов. Эксперты считают их лучшим вариантом неармированных однослойных изделий для отопительных систем.

На что надо обращать внимание при выборе расходных материалов

Имея представление о том, что такое полипропиленовые трубы для систем отопления, как правильно выбрать необходимый расходный материал, начинайте подготовку к монтажу

Отопление в доме, система открытая или закрытая, поэтому помимо свойств и качества материал обращайте внимание на допустимое номинальное давление, которое могут выдерживать трубопроводы. Давление имеет обозначение PN, а числа, к примеру, PN10, PN16, PN20 и PN25 обозначают, какое количество атмосфер способна выдерживать магистраль

Следующим аспектом, на который всегда следует обращать внимание – это толщина стенок трубы и диаметр проходного канала

Рассмотрим подробно

На какие аспекты следует обращать внимание, покупая расходные материалы для системы отопления

Первый аспект – рабочее давление. В маркировке указано максимальное рабочее значение при температуре 20С. Для водяных контуров обогрева обычно используют продукцию, маркированную значениями, соответствующих 20 и 25 атмосфер. Здесь уместно помнить, что полипропилен может выдержать и пиковые нагрузки, однако при повышении температуры сопротивление материала уменьшается.

Второй аспект – температура рабочей среды. На трубе обязательно должна быть указано максимально допустимое значение температуры горячей воды. Обычно на продукции ставятся конкретные цифры «75С» или «90С». В дополнение ко всему, на полипропиленовых трубах имеется цветовые индикаторы, полосы. Красная полоса — материал предназначен для транспортировки горячей воды, синяя полоса – подача холодной воды.

Третий аспект – армирование. В состав аббревиатуры входят латинские буквы, указывающие на состав армирующего слоя. Выбирать, какая труба лучше армированная алюминием или стеклопластик, вам. Если у вас есть сомнения в прочности и надежности изделия, остановите свой выбор на композите.

Четвертый аспект  —  диаметр трубы. Здесь уже следует опираться на данные тепловых и гидродинамических расчетов. Дело в том, что для отдельных участков трубопровода диаметр труб может быть разным (системы отопления «теплые водяные полы» используют диаметр труб в 16 мм). В расчетах учитываются параметры рабочего давления, температуры теплоносителя, мощность котла и число точек подключения. Обычно для домашней системы отопления от централизованной магистрали, используются расходные материалы диаметром 25 мм. При автономном обогреве диаметр трубопровода может варьироваться в зависимости от технологической необходимости.

Классический метод соединения труб путем термодиффузии

Прежде, чем начать монтаж, необходимо выбрать оптимальный способ соединения полипропиленовых труб, наиболее точно соответствующий проекту. Обустройство систем отопления или водоснабжения на этапе строительных работ или ремонт (модернизация) существующей системы подразумевают разные способы монтажа и разные типы соединения труб.

Физические свойства полипропиленовых труб позволяют соединять их на молекулярном уровне, нагревая соединяемые поверхности. Прочность и герметичность соединения обеспечивается фитингами. Для реализации качественного соединения труб из полипропилена понадобится специальный инструмент, и практические навыки работы с полипропиленовыми трубами.

Метод пайки труб при помощи специального утюга используют профессионалы и домашние мастера

Инструменты и оборудование

Прежде всего, необходимо приготовить трубы для монтажа. Качественное соединение полипропиленовых труб обеспечивается точным – под углом 90 градусов – срезом торцевого края трубы, и соблюдением интервала нагрева. Обязательное условие — соблюдение мер безопасности при работе с инструментом, который перед началом работ необходимо проверить. Любая выявленная неисправность может негативно повлиять на качество соединения, а работать сломанным инструментом просто опасно.

Для резки труб до необходимой длины в идеальном варианте применяются специальные ножницы, предназначенные для обрезки полиэтиленовых, полипропиленовых и металлопластиковых труб. Используют также и ножовку по металлу, в этом случае край среза трубы «украшается» неизбежно возникающей бахромой спиленного материала, и перед соединением полипропиленовых труб фитингами необходимо зачистить торцевой край трубы.

Качественное соединение для полипропиленовых труб методом термодиффузии трудно будет реализовать без специального сварочного устройства. Чаще его называют «паяльник для труб». Отличительная особенность профессионального инструмента – наличие индикации нагрева и регулировка температурного режима. В работе с трубами небольших – до 40мм – диаметров удобнее использовать трубообразный паяльник, им легче монтировать соединения в труднодоступных местах, например, в пространстве между стен или для монтажа тройника или врезного фитинга. Если при выполнении ремонтных работ возникает вопрос, как соединить трубу из полипропилена без сварочных работ, используют метод «холодной сварки».

Чтобы получить качественное соединение труб методом термодиффузии, нужно применять только специализированные инструменты

Используется также такой специальный инструмент, как швайгер: им проводится зачистка торцевого среза трубы для удаления армирующего слоя. Это нужно чтобы при спаивании реализовать качественное соединение.

Для соединения компрессионного типа потребуются обжимные клещи (относятся к точному оборудованию профессионального класса) и фитинги особого вида, дополненные обжимными шайбами. Метод требует профессионального подхода, стоимость хороших фитингов не может быть низкой. Соединение надвижными фиксирующими элементами потребует наличия специального инструмента (эспандера), которым подготавливают внутреннюю поверхность трубы, и соответственно, инструмента для затягивания обжимного элемента на фитинг.

Понадобится некоторая доля решительности, чтобы вставить одновременно фитинг и трубу в насадку паяльника. Необходимо выдержать температурный интервал, сообразный диаметрам соединяемых элементов – от 5 секунд для труб диаметром 16мм, до 12 секунд для 40 мм трубы;

Для соединения элементов трубопровода между собой нужно применять фитинги соответствующего диаметра

Во время соединения прогретых соединений недопустимо нарушать соосность соединения, или проворачивать соединяемые элементы. Считается хорошим тоном и признаком настоящего мастера проведение испытаний максимальным давлением по окончанию сборки системы.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.

Фитинги для армированных труб из полипропилена

Для соединения армированных полипропиленовых труб используются фитинги прессованного и компрессионного типа, которые выполнены в латунном корпусе.

Для армированных ПП труб применяются компрессионные и прессованные фитинги

Решить вопрос, как сделать разъемное соединение полипропиленовых труб, можно при помощи компрессионного фитинга. Изделие состоит из корпуса, штуцера, обжимной гайки и уплотнительных колец. Соединение трубы и фасонного элемента обеспечивается посредством сдавливания уплотнительного материала при обжиме трубы. Для этого применяется разводной или рожковый ключ, при помощи которого осуществляется закручивание гайки. Соединение характеризуется надежностью и долговечностью. Оно способно выдержать давление до 35 бар. Период эксплуатации составляет около 30 лет.

Соединение полипропиленовых труб без пайки выполняется при помощи прессовых фитингов. Такие фасонные части представлены корпусом и штуцером с обжимной гильзой. Для осуществления герметического соединения понадобится специальный инструмент в виде клещей. Система с такими фитингами способна выдержать высокое давление до 75 бар, прослужив около 50 лет. Ее можно прокладывать как открытым, так и закрытым способом внутри монолитных конструкций.

Тройники, крестовины

Основное назначение изделий заключается в стыке/отводе нескольких отводов труб. Они характеризуются разными углами и конфигурациями. В случае с отопительной системой хорошо используются сварные фитинги, оснащенные гладкой внутренней безрезьбовой поверхностью. Реже может потребоваться переход на другой тип материала, тогда на концах соединений имеется резьба.

Тройник переходной

Использование фитинга актуально при обустройстве трубопроводной магистрали с переходом на меньший диаметр. Рабочая температура составляет 95 гр., давление 2,5 МПа, соединение обеспечивается сварочным методом встык.

Комбинированный тройник с резьбой изнутри

Изделие служит для соединений с армирующими элементами, смесителями, сантехприборами или стальными трубами на участках разветвления трубопровода. Температура при эксплуатации 95 гр., давление 2,5 МПа, соединение встык.

Используется для стыковки ПВХ-труб с армирующими элементами и трубами из стали при разветвлении труб.

Тройники с накидными гайками

Конструкция служит для разборных резьбовых соединений труб ПВХ со стальной арматурой или трубами при разветвления труб на участках с холодным или горячим водоснабжением. Максимальный уровень нагрева составляет 80 гр., давление 2,0 МПа. Соединение образуется с помощью сварки встык.

Как сваривать полипропиленовые трубы и фитинги

Размеры полипропиленовых фитингов, предназначенных для сварки, стандартны: 20, 25, 32, 40, 50, 63, 75, 90 мм. Параметры соответствуют диаметрам популярных труб.

Действия по пайке должны выполняться в быстром темпе, чётко и без лишней суеты. Если вы в первый раз столкнулись с данной работой, то рекомендуется сделать пару пробных соединений. Только после того, как вы почувствуете, что наловчились, приступайте к работам по установке.

Рассмотрим, как соединяются полипропиленовые трубы и фитинги при помощи сварки:

1. Для начала работы вам понадобится паяльник с насадками, которые согласуются с диаметром деталей стыковки.
2. Теперь требуется обрезать трубу роликовым труборезом. Обрез должен быть перпендикулярен поверхности трубы.
3. Со стороны торца нужно убрать появившиеся заусенцы и неровности. Это можно сделать при помощи напильника или наждачной бумаги.
4. Паяльник требуется разогреть до +250 °C и на горячие насадки надеть трубу и фитинг.
5. Время прогрева изделий напрямую зависит от их размера.

Время прогрева полипропиленовых изделий представлено в таблице.

Диаметр трубы, мм	Время нагрева, с	Время сварки, с	Время охлаждения, мин.
16	5	4	3
20	5	4	3
25	7	4	3
32	8	4	4
40	12	6	4
50	18	6	5
63	24	6	6
75	30	8	8
90	40	8	8
100	50	10	10

По прошествии определённого времени, нужно снять изделия с насадок и стыковать друг с другом, помещая трубу в фитинг до упора.
Соединение полипропиленовых труб фитингами требуется надёжно зафиксировать и дать конструкции остыть при обычных условиях. Проследите, чтобы не возникло изгибов и прокручиваний вдоль оси. После всего при помощи ветоши убирается скопившийся наплыв пластика на зазоре.

Возьмите на заметку ошибки, которые чаще всего допускают новички при спайке ПП трубопроводов:

• слабо нагрет паяльный аппарат;
• не выдержано время нагрева фитинга;
• изделия передержаны при нагреве паяльником;
• перепутана последовательность работ по сварке;
• соединение элементов проведено некачественно;
• вторичное применение фитингов;
• фитинг полипропиленовый и труба не от одного изготовителя либо из разных материалов.

Опыт сварки фитингов и труб из ПП придёт к вам быстро. Особой сложности в работах нет. Возможно, на начальных этапах придётся испортить пару фитингов и несколько сантиметров трубы, однако, если учесть их низкую цену, то это в принципе допустимо.

https://youtube.com/watch?v=4YhWGUzw890

Ценообразование

Изделия таких же сечений можно купить во всех городах России, включая Тамбов, Липецк, Екатеринбург. На цену за 1 м.п. влияют многие факторы:

• толщина стенки;
• структура (армированная или обычная деталь);
• размер покупки (опт или розница).

Разница в цене во многом зависит от фирмы-производителя, поскольку более популярные бренды стоят дороже. Хотя, качество их изделий тоже выше.

Например, компания «Айронполимер» предлагает приобретать детали для магистралей по прайсовым ценам оптом и в розницу. Так, за 1 погонный метр трубы для водоснабжения внешним диаметром 20мм (условное обозначение PP-R (PPRC) БЕЛ ДН 20Х1,9 РУ10 SDR11) в обычном магазине нужно заплатить 41 руб. За тот же товар при оптовых закупках следует оплатить 39 руб., а крупнооптовая цена – 37 руб.. Примерно такие же цены предлагают все фирмы-поставщики. Так что выбор – за вами.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Особенности процесса монтирования трубопровода

Для того, чтобы сварить несколько фитингов для труб полипропиленовых для отопления используется самый обычный паяльник, работающий на низких температурах. Желательно приобрести паяльник с несколькими насадками, который можно использовать для работы с трубами различного диаметра. В особенности это актуально, когда к фитингу тройнику подсоединяются три трубы различного диаметра.

Для начала с трубы необходимо снять наружную фаску, иначе при стыковке трубы с фитингом она сможет деформироваться. Армированные трубы необходимо зачищать – то есть удалить алюминиевую фольгу из места монтирования трубы. Это проводится для того, чтобы фольга при монтировании не оказалась между трубой и фитингом, и в дальнейшем не смачивалась водой.

На самом деле фольга не мешает процессу сварки, но процесс разрушения армирующего металлического слоя иногда приводит к расслоению всей трубы. Но, при наличии малейшего потенциала между участками водопроводной трубы в канализации и системы отопления, он начнет разрушаться. Поэтому необходимо воспользоваться торцевателем для удаления армирующей пленки из участка, где проводится сварка.

Сам процесс сварки не займет много времени и проводится следующим образом:

• подбирается насадка для паяльника, в зависимости от диаметра трубы и фитинга;
• насадка монтируется в нагревательный элемент и паяльник готов к работе;
• труба вставляется в ту часть насадки, которая шире, фитинг надевается на узкую часть;
• после труба вставляется в фитинг, держать необходимо несколько секунд, пока пластик полностью не затвердеет. Если используется тройник, необходимо по очереди пользоваться паяльником и подсоединять трубы;
• затем процесс повторяется необходимое количество раз по всем участкам.

Соединение с металлическими трубами может осуществляться при помощи либо американки, либо пресс-фитинга.

Сварку труб при помощи паяльника можно осуществить самостоятельно без специальных навыков

Иногда может возникнуть ситуация, когда новый трубопровод в системе отопления необходимо состыковать со старыми стальными трубами. Приходится иметь дело со стальными стояками и отводами. В таком случае диффузная сварка или монтирование пресс фитингов может использоваться только после проведения некоторых подготовительных работ. Для начала отключатся стояки, сбрасывается вода, затем демонтируется старый стальной водопровод.

Процесс демонтажа старого стального водопровода включает в себя:

• откручивание старых вентилей. Ведь, как правило, все водопроводы в канализации оснащались винтовыми вентилями, которые изготавливались из латуни или чугуна. Их необходимо заменить на шаровые. Они легче перекрывают поток воды при помощи простого поворота рычажка;
• очистка при помощи тросика всего участка водопровода до самого стояка – необходимо прочистить участок от накопившегося засора, ржавчины и отложений для свободного потока воды;
• монтирование нового вентиля и фильтра. Фильтр необходим для того, чтобы продлить срок эксплуатации смесителя и прочей сантехники и техники (к примеру, стиральной машинки). При герметизации трубопровода лучше всего использовать сантехнический лен, который пропитывают олифой или краской;
• после монтирования фильтра устанавливается фитинг, который, с одной стороны обладает металлической резьбой, с другой – полипропиленовой муфтой (американкой).

При соблюдении всех инструкций, установка пресс фитингов и американок поможет продлить срок эксплуатации водопровода и предотвратит протечку в системе отопления или канализации.

Особенности соединения труб

Монтажные работы могут осуществляться по-разному. Всё зависит от выбранного способа. Предлагаем познакомиться с особенностями каждого доступного варианта.

Порядок соединения зависит от используемых фитингов

Полипропилен с полипропиленом

Соединение полипропиленовых элементов осуществляется посредством сварки. Для этой цели используется специальный инструмент – паяльник. При наличии выбора стоит отдать предпочтение оборудованию известного производителя, оснащённого качественным нагревательным элементом и таймером. Хотя некоторые умельцы собирают паяльник самостоятельно.

Для нагрева соединяемых элементов требуется специальное оборудование

Соединение полипропиленовых изделий выполняют в следующей последовательности:

1. Фитинг устанавливается на нагревательный элемент паяльника. Нагрев внутренней поверхности осуществляется с помощью дорна, наружной – гильзы.
2. Выставляется требуемая температура нагрева.
3. Устройство подключается к сети. О нагреве до требуемой температуры у большинства моделей сигнализирует индикатор. Обычно для этого требуется около 15 минут.
4. Приступают к сварке. Зачищают соединяемые трубы. Вставляют трубу в гильзу, а фитинг надевают на дорн. Манипуляции выполняют одновременно. Если такой возможности нет, сначала нагревают фитинг, имеющий более толстые стенки, затем трубу. Разогретые элементы соединяют между собой, обеспечивая правильное пространственное положение. Вставлять трубу в фитинг следует до упора. Как правило, на глубину около 2 мм. Место соединения не трогают, пока материал полностью не остынет.

Соединяемые элементы следует держать прямо

Более подробно с процессом сварки можно познакомиться в следующем видео:

Watch this video on YouTube

Полипропилен с металлом

Для соединения полипропиленовых элементов с металлическими используются специальные фитинги с резьбой. В этом случае труба из металла подсоединяется при помощи резьбового соединения, а из пропилена – посредством сварки. Учитывая, что смещать полипропиленовые элементы после соединения нельзя, сначала закручивается резьба, а затем производится монтаж свариваемой части.

Предлагаем посмотреть видео, в котором подробно рассказывается о порядке соединения полипропиленовых и металлических элементов трубопровода:

Watch this video on YouTube

Способы стыковки труб и фитингов

Перед началом работ стоит учитывать, что полипропиленовые трубы легкоплавки и пластичны, относятся к категории термопластических материалов. Соответственно:

• резьба, которая нарезается на полипропиленовых трубах, не сможет обеспечить необходимую механическую прочность стыковки;
• для полипропиленовой трубы не может использоваться компрессионный фитинг, так как он сдавливает ее, что неизбежно приведет со временем к протечке;
• при случае возможно использовать метод прессового соединения при помощи резинового уплотнительного кольца, но при сильных рывках стык в тройнике и трубе сможет нарушиться из-за низких показателей прочности;
• нагрев полипропилена до плавкого состояния поможет обеспечить качественное крепление, которое в течение длительного времени будет выдерживать внутреннее давление, без вреда для герметичности.

Соответственно, сварка – наиболее оптимальный вариант для соединения полипропиленовой трубы с фитингом

Но, если нет возможности использовать сварку, попробуйте обратить внимание на фитинги для полипропиленовых труб американку

«Американка» представлена особым разъемным комбинированным фитингом, который с одной стороны оснащается металлической резьбой, а с противоположной –полипропиленовым основанием. Американка поможет соединить металлическую и пластиковую трубу без потери герметичности труб.

Соединять трубы «Американкой» очень просто и ее можно использовать несколько раз

Типы фитингов для полипропиленовых труб

Тщательно проверив проект, решив, какие именно нужны трубы из полипропилена, как соединять их и где монтировать, нужно просчитать необходимое количество фитингов.

Геометрия прокладки диктует тип и количество соединительных элементов, которые разделяются на две группы:

• фитинги для работы непосредственно с полипропиленовыми трубами;
• фитинги для соединений комбинированного типа.

В любом случае тип фитингов будет одинаковым, за исключением внутреннего или внешнего резьбового соединения, необходимого для создания разъемного соединения.

Виды фитингов:

• соединительная муфта;
• тройник – отвод;
• поворотный фитинг 45°;
• поворотный фитинг 90°;
• редукция (переход от одного диаметра трубы к другому);
• переходной угол;
• фитинг – заглушка (с внутренним или внешним монтажом);
• хомуты для крепления (одинарный, двойной, тройной и т.д.).

При монтаже водопровода используются фитинги разных видов и форм

Технические свойства полипропиленовых соединителей

Сознание технических нюансов полимерной трубы, даст возможность сделать установку правильно. Фитинги тоже состоят из полипропилена, мы можем принять к большинству предложений на рынке те же характеристики, что и относят к трубам. Собственно, среди технических свойств современных полимерных труб и соединителей, выделяют:

• Плотность. Такой критерий дает возможность добиться высокого сопротивления нагрузкам, невысокому износу от времени, а еще твердости и прочности разрушения. Средняя плотность составляет 0,91 кг на сантиметр кубический.
• Проводимость тепла. Как и полимерная труба, соединитель не образовывает конденсат на поверхности, благодаря невысокому коэффициенту теплопроводимости. Собственно поэтому полипропиленовые трубы комфортно устанавливать под поверхностью пола либо в стенках, что прибавляет добавочной прочности.

Сводная таблица технических свойств труб и соединителей

• Большая прочность. При правильной пайке мы гарантированно приобретаем хорошее соединение, что отслужит нам длительные десятилетия. Главное, не высверлить корпус соединения, не сгибать, не подвергать нагрузкам на разрыв. Современные соединители легко держат давление до 10 атмосфер воды.
• Благодаря химически неактивной обстановке, изделия без труда переносят влияние бетона, штукатурки и прочих материалов для отделки. Их одновременно с трубами можно использовать на фирмах и заводах, в мокрых или чрезмерно сухих условиях.
• Стойкость к температурному воздействию. Тут в расчёт нужно брать вид жидкости, а еще применение соединителей и поворотов в середине помещения или с наружной стороны. Не рекомендуется, чтобы соединение подвергалось влиянию негативных температур, потому как под расширением воды при промерзании, полипропилен запросто может лопнуть. Температура хрупкости фиксирована значением от — 5 до -15 градусов. Нужно помнить и про износ. Чем выше температура носителя, тем меньше служит изделие. Считается, что заводы-изготовители испытуют полипропилен при температуре до 40 градусов по Цельсию.

Пример деформации изделия под воздействием большой температуры

Отсюда вытекает иная техническая характерность, как линейное расширение. Благодаря такому критерию материал тянется на одном метре минимум на 10 мм, при эксплуатировании носителя тепла от 40 до 90 градусов по шкале Цельсия.

Стандарт ГОСТ Р 52134-2003: основные положения документа

ГОСТ Р 52134-2003 – единственный стандарт, регулирующий качество и определяющий характеристики труб, выполненных из различных термопластичных материалов, а также фитингов и соединительных элементов, используемых в системах отопления и водоснабжения. Стандарт касается труб, изготовленных из таких термопластов:

• поливинилхлорид ПВХ непластифицированный (PVC-U, НПВХ) и хлорированный (PVC-C, ХПВХ);
• полипропилен и его сополимеры (гомополимер, блоксополимер, рандомополимер);
• полиэтилен (PE, ПЭ);
• полибутен (PB, ПБ);
• сшитый полиэтилен (PE-X, ПЭ-С).

Для вышеозначенных сополимеров полипропилена приняты следующие условные обозначения:

• гомополимер или ПП тип 1 (PP-H, ПП-Г);
• блоксополимер или ПП тип 2 (PP-B, ПП-Б);
• рандомсополимер или ПП тип 3 (PP-R, ПП-Р).

В документе, который является единственным принятым стандартом качества термопластических труб, регулируются такие положения как размерные характеристики труб, а также условия эксплуатации и свойства, определяющие срок эксплуатации. Сюда относятся коэффициенты запаса прочности материалов, предельные рабочие температуры и давления, определяющие принадлежность трубы к тому или иному классу.

Руководствуясь документом, можно оценить качество исполнения труб, так как выработан единый стандарт, на который нужно опираться при контроле.

Кроме того, ГОСТ Р 52134-2003 используется для расчета толщины стенки труб – зная условия использования и необходимый срок эксплуатации трубы, можно рассчитать, какими должны быть трубы и из какого материала их лучше сделать.

При этом ГОСТ Р 52134-2003 не противоречит ГОСТ 18599 и ГОСТ 51613 – стандартам качества труб из ПЭ и ПВХ, эти документы дополняют друг друга. При его составлении учитывались международные стандарты качества и требования к производству и расчету термопластических труб.
