Подключение УЗО: как правильно + схемы и варианты подключения

УЗО-Е (емкостные)

Емкостные УЗО (или УЗО-Е) — это первая попытка создать бытовые УЗО. Они обладают высокой чувствительностью в считанные доли мкА. Выпускаются и по сей день, в том числе мгновенно срабатывающими и равнодушными к заземлению. Однако такие устройства имеют один, зато принципиальный недостаток: поток электронов утечки в них — это следствие возникновения электромагнитного поля, а не его причина. И значит будет наблюдаться высокая чувствительность к любым помехам, вплоть до заискрившего на улице трамвая. Именно поэтому УЗО-Е используются сегодня крайне редко и лишь для защиты специального оборудования и/или для индикации прикосновения.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Назначение и принцип действия УЗО

В основе работы устройства защитного отключения заложено постоянное сравнение значений силы тока, которые проходят по фазному и нулевому проводникам. Если коснуться провода под напряжением, то часть тока пройдет через тело человека. Практически мгновенно (0,2-0,4 секунды) УЗО срабатывает и отключает ток, потому что значения фазного и нулевого тока неравны.

УЗО не только спасет от удара током, но и предотвращает возникновение пожаров. В случае повреждения изоляции, начинается утечка тока. В месте утечки тока, происходит нагрев и может произойти возгорание проводки. При наличии в схеме устройства защиты отключения такая ситуация невозможна.

Если сейчас в вашей квартире отсутствует устройство защиты, то рекомендуем приобрести его. Как подключить УЗО до автомата или после, какие еще существуют виды защитных устройств, рассмотрим далее.

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I₁ = I₂, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить “налево”. Почему? – Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I₁ = I₂ + I_у. Как частный случай, когда никакой нагрузки, кроме человека нет, I₁ = I_у, I₂ = 0. Так как I₁ ≠ I₂, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами – разностный или дифференциальный ток – и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква “Т”. Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме – обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на “теплые полы”, если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

Как самостоятельно подключить электроплиту?

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Что такое дифференциальный автомат?

Обзор однофазного электрического счетчика Энергомера СЕ 101

УЗИП — что это такое, описание и схемы подключения в частном доме

Какие виды систем заземления существуют и что такое защитное заземление?

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

экономия средств на покупку одного прибора;
компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
быстрое обнаружение неисправного участка;
обесточивание только одного помещения на время ремонта;
возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

фазный провод обозначается буквой L;
нейтральный кабель маркируется как N;
для обозначения подводящего проводника используется цифра 1;
отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
при поломке обесточивается один контур, остальная линия находится под напряжением.

Принцип действия УЗО

Принцип действия УЗО основан на сравнении токов, которые протекают через устройство, т.е. если своими словами – какая величина тока прошла через УЗО к потребителям, такая же величина тока должна и выйти обратно из УЗО через нулевой проводник. На картинке I₁ – ток в УЗО к электроприемнику, I₂ – ток в УЗО от электроприемника. I₁ = I₂ – это условие выполняется при качественно выполненной электропроводки или нет какого-либо вмешательства в работу электропроводки.

Предположим человек, коснулся какого-то проводника (фаза или ноль), в этом случае человек «забирает» на себя часть тока I∆n, и равенства между I₁ и I₂ уже не будет, т.к. I₁ > I₂– I∆n. УЗО это почувствует и отключится, тем самым оно спасет человека от вероятной смерти из-за поражения током. ВДТ обязан срабатывать за 25-40 мсек, чтобы ток, который будет протекать через организм, не увеличился до смертельно-опасного.

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Подключаем УЗО в квартире

Встроить такое устройство в цепь жилого помещения квартир или частных домов – довольно простая процедура, которую часто возможно выполнить своими руками. Процесс установки осуществляется посредством применения особой DIN-рейки. Она может быть как изначально встроенной в щит-распределитель, так и отличаться отдельным размещением.

Указанная составляющая специально оснащается перфорированными отверстиями. Они предназначаются для присоединения к тыльным защелкам автоматов. Клеммы, расположенные сверху и снизу устройства защитного отключения, имеют специальные обозначения: N и L (нуль и фаза).

Виды клемм для соединения проводов: советы по выбору

Что такое УЗО в электрике: разновидности, принцип работы

Проводить подключение рекомендуется по следующей инструкции:

Соединяются водный автомат и силовой кабель, который проходит от внешней сети. Выбрать автомат можно правильно, учитывая показатель максимального электротока и суммарных нагрузок в сети; Далее подключается счетчик. Он потребуется, чтобы регистрировать энергозатраты, а так же для обеспечения УЗО напряжением; Теперь подключаем сам защитный механизм

Чтобы сделать это правильно, подсоединяют силовой кабель сверху, а нагрузочный кабель снизу устройства; Так же необходимо произвести соединение фаз и нулей устройств так: L к L, N к N; Важно понимать, что фаза «защиты» требует подключения к фазе автомата, а ноль должен быть подсоединен к нейтрали.

Когда описанные шаги выполнены, работы по установке можно считать завершенными.

Что называют дифавтоматами

Дифференциальные автоматы – это, по сути, тоже разновидность УЗО. Только получается, что это сразу же два устройства в одном, так как механизм способен контролировать как утечку тока, так и напряжение.

На корпусной части этого устройства можно заметить наличие специальной маркировки не только показывающий номинальный ток, но и максимальное значение, которое оно выдерживает. Тем не менее, механизм сработает и при меньшем номинальном токе.

Получается, что это усовершенствованное устройство, которое заменяет автомат и стандартный вариант УЗО. Разница в том, что подобный механизм имеет более высокую стоимость.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

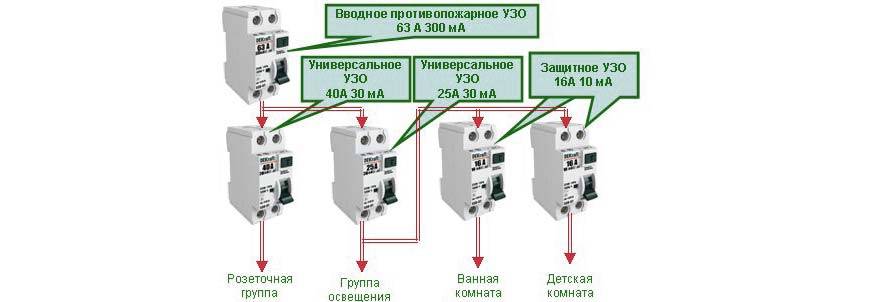

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

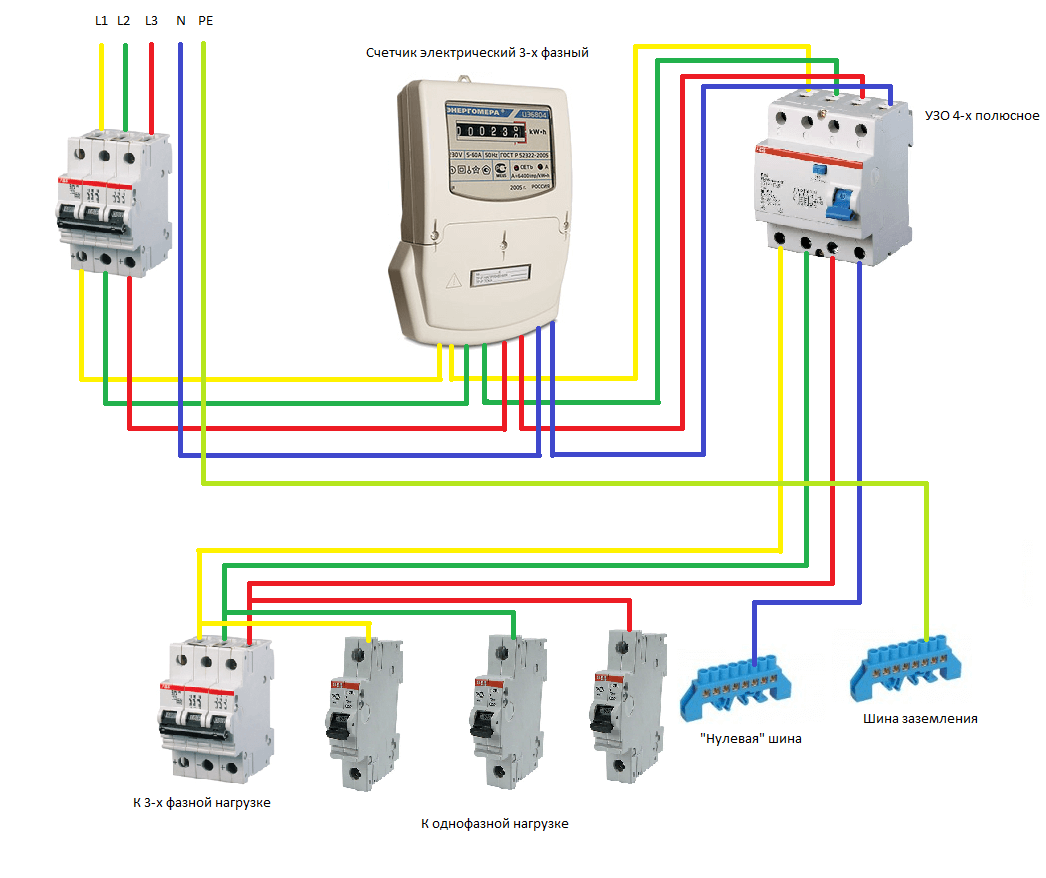

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.
