Подключение люстры к двойному выключателю: схемы + правила монтажа

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Назначение и конструкция

Назначение двойного выключателя то же, что и обычного одиночного: подавать напряжение на ту или иную нагрузку (обычно это осветительные приборы). Отличие же двойного устройства от одноклавишного состоит в том, что в одном корпусе расположены как бы два независимых выключателя. Удобство такой конструкции очевидно. Занимая столько же места, сколько и его одноклавишный собрат, прибор позволяет независимо управлять двумя нагрузками. Кроме того, клавиши в таком приборе расположены рядом друг с другом, что создает определенные удобства эксплуатации.

Поскольку двухклавишный прибор представляет собой два одноклавишных, то и электрическая схема его будет иметь соответствующий вид:

Внешне двойной выключатель выглядит примерно так:

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Пять ламп

Данная схема является аналогичной с трехрожковой люстрой.

Есть варианты, когда горят:

• 1, 4 или все 5 ламп;
• 2, 3 или все 5 ламп.

Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.

Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части. Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником

Второй конец нужно соединить с потолочным защитным проводником

Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.

Назначение и конструкция

Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре. Вся процедура осуществляется специальным инструментом — пресс-клещами. Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме. Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.

Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой. Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

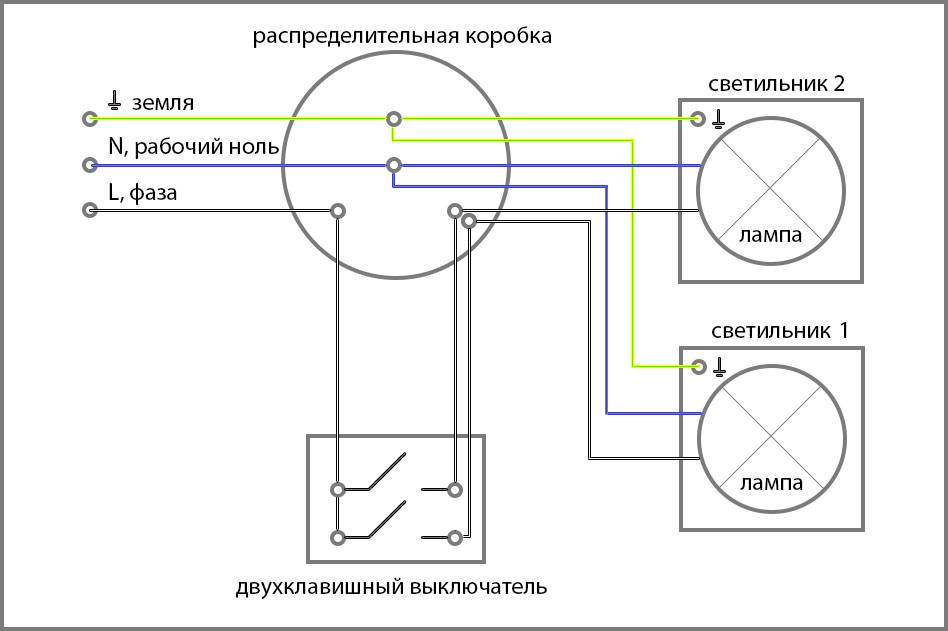

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

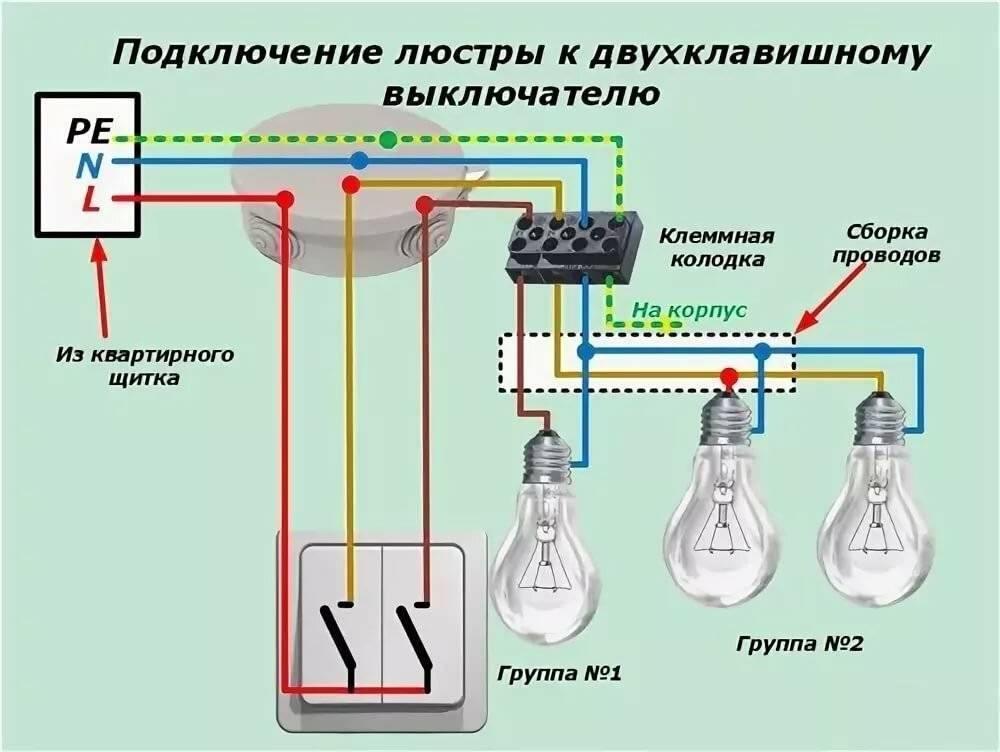

Как подключить люстру к двойному выключателю

Подключение люстры с двухклавишным выключателем

Схема подключения люстры с 3 лампами

Схема подключения люстры

Подключение светильников

Особенности подключения китайской люстры

Китайские производители выпускают недорогие и весьма интересные по дизайну приборы. Порой при выборе хозяева ориентируются на красоту, а не на качество, в результате получают проблемы при подключении. Чтобы не заполучить массу неприятностей, проверяют люстру по таким характеристикам:

• соответствие мощности лампочек возможностям прибора;
• полнота комплектации;
• точность резьбы на всех разборных деталях;
• хорошее качество патронов;
• наличие клеммных соединений.

Перед монтажом китайского осветительного прибора проверяют спайку проводников, целостность изоляции. Оценивают работу каждого рожка: от них идёт по 2 провода, которые в патроне присоединяются к контактам. Все стыки прозванивают тестером – должен отображаться знак короткого замыкания или бесконечности.

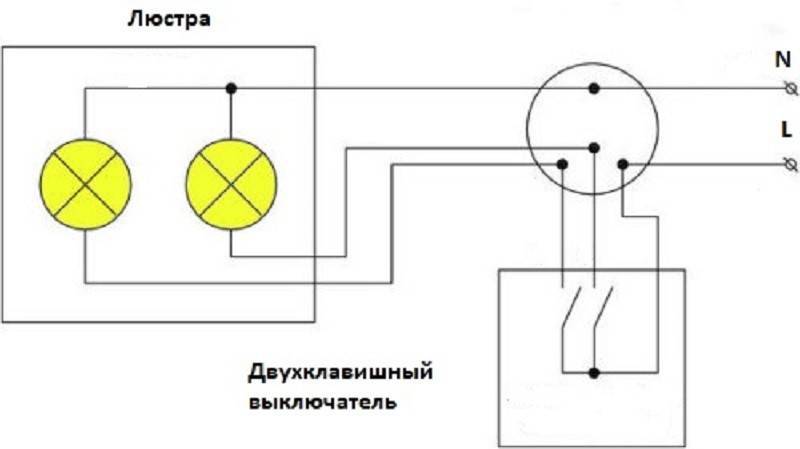

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру своими руками на двухклавишный выключатель

Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.

С потолка должно выходить три провода на люстру.

Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.

Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знаете, как установить двухклавишный выключатель, не беда, перейдите вот по этой ссылке и узнаете.

При включенном выключателе проверьте пробником все провода ведущие к люстре. На двух проводах пробник должен загореться, что означает фазу, а на одном — нет, это и будет нулем. И запоминаем цвет нулевого провода. В данном случае нулем является провод коричневого цвета (в вас этот цвет может быть другим).

Не советую ориентироваться по цвету изоляции провода, чтобы определить фазу и ноль. Так как в данном случае вряд ли в вас будет два коричневых провода и один синий. Поэтому пользоваться пробником обязательно. Вот при подключении розеток такое правило должно работать.

Зачищаем концы проводов инструментом, который вам больше нравится. Я это сделал специальным инструментом для снятия изоляции. Но прежде нужно обесточить провода ведущие к люстре. Вариантов несколько, но самый надежный это выключить автоматический выключатель, который отвечает за эту группу потребителей.

Опрессовываем концы проводов наконечниками. Если в вас провод монолит, то этого делать не нужно. Монолит отличается от многожильного провода количеством жил.  В монолитном проводе одна  жила, в многожильном — много.

Берем в руки люстру и смотрим, какой провод отвечает за которую лампочку. Здесь все достаточно просто определить. К каждому рожку должна идти отдельная шахта, а с этой шахты должны выходить провода в расчете одна лампочка — два провода. А все провода должны быть не одного цвета, а двух. В моем случае это черный и белый. В вас могут быть иные цвета, это ничего не меняет.

Соединяем между собой провода одного цвета, отвечающие за определенную группу лампочек, которые должны загорятся при включении одной клавиши на выключателе. Далее соединяем провода того же цвета, что и предыдущего, но которые соответствуют следующей группе лампочек которыми должна управлять вторая клавиша на выключателе. А третьей скруткой необходимо соединить все провода второго цвета, в данном случае, это все провода черного цвета. И опрессовываем все скрутки наконечниками.

Такое правило применимо не только к шести рожковой люстре, а и до двух, трех, четырех и более рожковых люстр.

Вот что мы получили. У нас есть одна большая скрутка, провода которой ведут ко всем лампочкам, это будет ноль — так как показано на схеме, он должен быть общим. И две другие, которые отвечают за определенную группу лампочек, по которым будет протекать фаза.

Берем вот такие клеммные колодки, их еще называют клемниками.

И прикручиваем к ним наши провода. Соединение должно быть надежным, если вы не сильно затяните болты на клеммнике, то такое соединение будет греться и окисляться. Что со временем приведет к пропаданию контакта. Потому отнеситесь к этому нужно серьезно.

А теперь подключаем люстру к проводам, которые идут с потолка. Когда мы проверяли пробником эти провода, мы определили, что двумя фазами являются синий и зеленый, а нулем — коричневый. Так и подключаем. Ноль подключаем к той скрутке, где провода ведут ко всем группам лампочек, одну фазу к одной группе лампочек, вторую — в другой группе.

Устанавливаем люстру на место. Перед тем я снял все плафоны, чтобы люстра стала легче.

Подаем напряжение на выключатель и проверяем нашу работу. Вот так работает люстра при включенной одной клавиши на выключателе.

А вот так работает люстра, когда включены две клавиши. Все работает, как и должно работать. Значит работа сделана правильно.

Как вы поняли, можно и самому подключить люстру не вызывая электрика. Тем самым вы сэкономите деньги и время. Вот позвоните вы к электрику, а он вам скажет, что занят, ждите день-другой. Согласитесь, это не очень удобно ждать электрика без света в доме. Потому вы сами должны знать, как подключить люстру своими руками.

• Как собрать электрощит
• Как правильно соединить провода
• Как соединять алюминиевые и медные провода
• Как установить подрозетник
• Условное графическое обозначение электрических устройств на схемах

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
4. Затем фаза выводится через исходящие контакты на приборе.
5. Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

Какой инструмент пригодится

Для того, чтобы безопасно выполнить весь объем работ по подключению люстры, не отвлекаясь на поиск нужного инструмента или материалов, стоит заранее позаботиться о наличии следующего:

• индикаторной отвертки, необходимой для поиска «фазы» в электропроводке;
• набора простых отверток с крестообразными и плоскими головками, требующихся для выполнения монтажных работ и разборки/сборки самой люстры (если последнее будет необходимо);
• мультиметра, которым можно будет проверить правильность выполненных подключений;
• пассатижей для зачистки и монтажа проводов;
• клеммной колодки, упрощающей компоновку проводов при их подключении.

Кроме того, потребуется нож, маркер, изолента, паспорт на люстру и надежная стремянка или иная опора, с которой можно было бы удобно работать под потолком.

Соединение проводов в люстре

Подключение люстры к двойному выключателю на 2 лампы предполагает использование одного или двух источников света. В таком случае провода с фазами соединяются между собой, а нейтральные жилы прибора закрепляются на нулевом проводе линии.

Когда к сети подключаются устройства, у которых рожков больше, чем количество активных проводов, проводится объединение лампочек в группы. Сколько их будет в каждой, определяется практической и дизайнерской необходимостью. Вариантов множество, наиболее интересным является схема подключения двухклавишного выключателя к люстре 1 + Х, где 1 — дежурное ночное или вечернее освещение, а Х — остальные лампы, создающие основной фон. Впрочем, каждый владелец недвижимости выбирает комбинацию сам. Создание групп проводится путем скручивания каналов с изоляцией одного цвета.

Варианты активации люстры на 3 лампочки на двойном выключателе могут быть 1, 2 и 3 задействованных потребителя. 2 и 1 активных провода от прибора на фазы, а 3 нейтральные — на ноль.

При монтаже изделия с 4 плафонами комбинации могут быть 1 + 3 или 2 + 2. Здесь алгоритм, как и с 3 плафонами: по 2 жилы на фазы, 4 пассивных на ноль.

Подключение люстры на 5 лампочек к двойному выключателю может быть выполнено в сочетаниях:

• 1 + 4;
• 2 + 3;
• 5.

Разница с предыдущими вариантами заключается в составе групп. Сначала пятирожковом приборе соединяются нули, потом скрутки фиксируются на фазах одним из выбранных способом. Если необходимо задействовать все 5 плафонов, активные провода подсоединяются к правой или левой клавише.

Шестирожковый светильник может работать по такой схеме:

• 1 + 5;
• 2 + 4;
• 3 + 3;
• 6.

Монтаж проводится аналогично всем описанным ранее процессам.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.
