Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире

Требования нормативов для подключения газовых плит

Бытовая плита на газу относится к сегменту устройств повышенной опасности. Как следствие, согласно нормативным требованиям, любое вмешательство в их конструкцию, в том числе подключение, входит в область ведения региональных и местных надзорных органов. Это газовые службы, а также компании, имеющие специальную лицензию, разрешающую проведение соответствующего перечня работ.

В список операций, которые должен делать представитель надзорного органа, входят:

  • техническое обслуживание и ремонт;
  • установка счетчиков расхода газа;
  • замена компонентов оборудования;
  • первичное и вторичное подключение оборудования.

Перечень неполный, но при бытовом использовании печей на газу он является достаточным.

Владельцам оборудования не запрещено самостоятельно производить подключение или техническое обслуживание устройства. При выполнении одного условия: пуск газа и первый запуск плиты должен производиться только после того, как представитель надзорного органа осмотрит все соединения и другие точки возможных утечек горючего. И даст разрешение на пуск и дальнейшую эксплуатацию прибора.

Если хозяин квартиры захочет заменить свою печь, такую работу можно сделать самостоятельно. Но обязательно известить об этом надзорные органы. Все подготовленные к эксплуатации или уже используемые устройства (и другое оборудование) регистрируются в установленном порядке. Сотрудники газовой службы один раз в полугодие производят проверку соответствия списочного состава приборов и правильности их подключения.

Как можно обойтись без замены плиты

Может ли возникнуть ситуация, когда оставить старую плиту нельзя, а установить новую невозможно? Трудно себе такое представить, но, в принципе, бывает всякое. Как быть тогда? Есть альтернативные варианты, например заменить плиту некоторыми бытовыми приборами, назначение которых схоже по смыслу. Это мультиварка, микроволновка, аэрогриль, хлебопечка. Все эти устройства работают от электричества, и, если иметь комплект подобных приспособлений, в принципе, можно обойтись и без плиты. Но имейте в виду: вся эта бытовая техника потребляет много электроэнергии, так что отказ от газовой плиты экономией назвать нельзя.

Инструменты

Чтобы выполнить самостоятельное подсоединение, помимо шланга и шарового крана, специально предназначенного для бытовых газовых систем, потребуется приобрести уплотнительный материал.

Набор инструментов

Также потребуется развести среднее-концентрированный мыльный раствор, что бы при помощи смоченной в нем кисточки, можно было поверить места соединений на герметичность и исключительно вероятность утечки газа.

Проверка утечки

Главный элемент подключения – шланг, физические характеристики которого должны учитывать специфику его применения. Это должен быть сертифицированный товар, отвечающий требованиям, которые предъявляются к газовому оборудованию и сопутствующим элементам. Шланг должен быть прочным и гибким.

Сильфонный шланг

Рынок – не то место, где следует приобретать газовый шланг. Для этого есть специализированные магазины и фирменные пункты продаж, где можно получить квалифицированную консультацию о товаре и чек, гарантирующий обмен при обнаружении дефекта во время монтажа оборудования. Учитывая специфику условия эксплуатации, ясно, что не каждый шланг подойдет. Те, что предназначены для воды (с красной и синей отметкой) в газовой системе придет в негодность меньше, чем через месяц. Газовые шланги представлены в трех разновидностях. Важный показатель для всех видов заключается в гибкости и прочности изделия.

Лучший газовый шланг тот, на который есть сертификат. В нем должно быть четко прописан срок службы изделия и условия, при которых он эксплуатируется.

ПВХ шланг

К наиболее востребованной разновидности относится резиновый шланг. Для него характерна высокая прочность, гибкость и доступная стоимость. Для его изготовления применяется вулканизированная резина.

Газовый переходникРезиновый шланг

Гофрированная металлопластиковая трубка называется сильфонным шлангом. Для него характерны отличные эксплуатационные свойства – устойчив и перед интенсивным давлением и его перепадами, эластичен, оснащен прочной защитной оболочкой. Стоимость такого шланга выше, чем у других аналогов, но рекомендации работников газовой службы сводятся к применению именно этого типа шлангов для обеспечения качественного и безопасного подключения.

Сильфонный газовый шланг

К соединительному газовому шлангу предъявляются особые требования:

  • длина шланга ограничена и не превышает 1,5 м;
  • нам всем протяжении шланг должен иметь одинаковый диаметр;
  • изделие должно быть ровным, без перекрученных участков;
  • изделие должно обладать долговечным сроком службы, подтвержденным сертификатами;
  • на поверхности изделия должны отсутствовать трещины, надрезы, подвеска и другие дефекты.

Металлическая труба в качестве элемента подключения применяется редко из-за высокой трудоемкости процесса и необходимости применения специализированного профессионального оборудования.

Принцип подключения при помощи трубы

Установка газовой плиты своими руками: пошаговый инструктаж

Газовая плита – это востребованный бытовой прибор, который состоит из 2 главных частей: варочной верхней панели и духового нижнего шкафа. Ее преимуществами является: высокая скорость разогрева и большое разнообразие функций. Некоторые плиты дополнительно оборудованы полезными опциями: электроподжиг, подсветка, газ-контроль, таймер, гриль и много других. Автоматический розжиг – это очень полезная и удобная функция, которая позволяет не пользоваться спичками и зажигалками. Механический розжиг работает с помощью единственной кнопочки.

Если вы решили самостоятельно установить газовую плиту, тогда сперва лучше ознакомиться с пошаговым инструктажем

Самостоятельно устанавливать печку нужно так, чтобы она не прислонялась близко к стене, а имела небольшое расстояние-зазор, которое соответствует определенному размеру. Это расстояние обязательно указывают в конструкции, которая прилагается к самой печке.

Пошаговая установка на нужном месте:

  • Достаем плиту с коробки;
  • Находим регулировочные ножки, они должны быть в комплекте;
  • Прикрепляем ножки к плите;
  • Устанавливаем прибор на выбранное вами место;
  • С помощью ножек выравниваем плиту;
  • Проверяем уровнем.

Газовая печка должна стоять ровно и надежно на всех четырех ножках. На тот случай, если специальные ножки не входят в комплект, можно просто подобрать любые прокладки или же подходящие кусочки древесины. Если же печка будет электрической нужно обязательно делать заземление.

Как подключить газовую колонку ( водонагреватель)

Для подключения газовой колонки, также требуются все разрешительные документы, что и при монтаже плиты. И подключение колонки не много сложнее. Так как колонку необходимо подключать к газовой трубе и к водопроводу. Так же нужно выполнить монтаж дымохода.

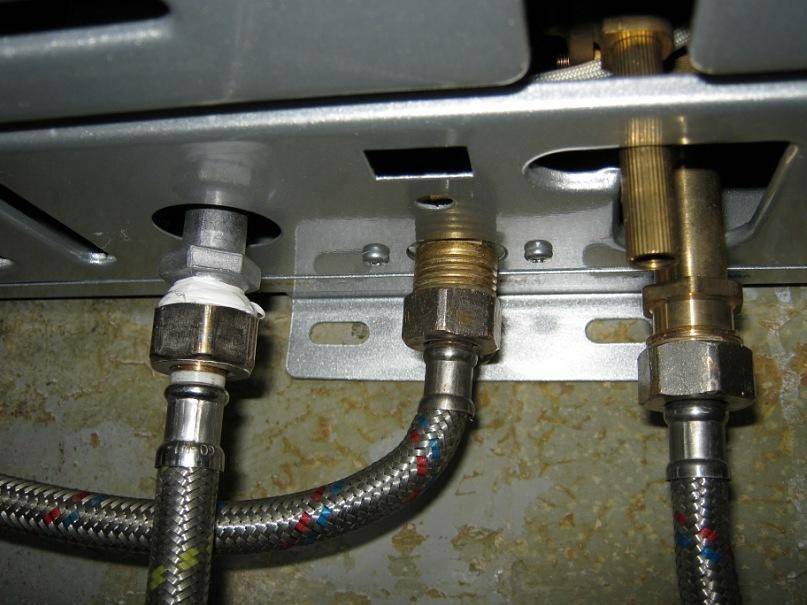

Подключение газовой колонки

Требования для подключения:

  1. На каждый киловатт выбранной мощности должно приходится 0,2 м³ объема воздуха.
  2. Необходимо наличие вентиляции, окна или форточки.
  3. Ширина двери не менее 0,8 метра.
  4. Высота потолков не менее 2-х метров.
  5. Запрещен монтаж прибора на стенах из дерева.
  6. Рядом проводится монтаж крана желтого цвета .
  7. Подвод холодной рекомендуется подключать напрямую к стояку.
  8. Для горячей использовать трубу из нержавеющей стали или меди.

Как происходит установка?

Знать, как правильно установить устройство, следует хотя бы для того, чтобы проконтролировать работу газовиков и не нарваться на нерадивых сотрудников.

Весь процесс можно условно разделить на несколько этапов, о которых и пойдет речь.

Демонтаж старой плиты

В первую очередь следует перекрыть подачу газа на опуске. Далее нужно попробовать включить одну из конфорок, если газ не поступает, то можно отсоединять шланг от трубы и от плиты.

После следует отключить отслуживший прибор от розетки (если есть соединение) и вынести из помещения.

Замена крана

Здесь потребуется быстрота и точность, так как в квартиру будет поступать газ. Если же замена будет произведена не сиюминутно, то отверстие необходимо закрыть влажной тряпкой или пробкой от винной бутылки. А если установку крана требуется отложить на довольно продолжительное время, то специалист поставит заглушку.

В некоторых случаях вентиль требуется обрезать болгаркой. Такое может произойти, если соединение покрыто несколькими слоями краски и раскрутить его невозможно.

После удаления старого крана резьба хорошенько зачищается от герметика, наматывается уплотнитель и накручивается вентиль.

Установка

Вы можете предварительно достать из прибора все противни и решетки, а также убрать упаковку. Оставьте только пленку сверху, она защитит от грязи, возникшей при монтировании.

Затем к плите необходимо прикрутить ножки и поставить ее на место, чтобы выровнять. Она должна стоять строго по уровню, не качаться и не крениться. Этого можно добиться, попеременно подкручивая ножки и контролируя выравнивание строительным уровнем.

В некоторых моделях ножки не регулируются. Тогда придется подкладывать картон или тонкие деревянные планки.

Подключение

Остается только соединить газовый шланг с краном и самим прибором. Для этого на штуцер шланга наматывается достаточное количество герметика и он вкручивается в резьбу крана. После шланг привинчивается к плите. Между ними обязательно кладется прокладка.

При этом обратите внимание, что диаметр шланга и трубы может не совпадать. Тогда потребуется переходник, который обычно входит в комплект аппарата. На этом же этапе прикрепляется диэлектрическая муфта

На этом же этапе прикрепляется диэлектрическая муфта.

Проверка

Вот, собственно, и все. Теперь нужно только проверить стыки на предмет утечки.

Мастер обрабатывает все стыковочные узлы мыльной пеной, контролируя, не надуваются ли пузыри. Если где-то обнаруживается утечка, то эта деталь отсоединяется, еще раз обрабатывается герметиком и устанавливается на место.

После нужно обязательно произвести проверку исправности каждой конфорки и духовки. Если все хорошо, то прибором можно пользоваться без опасений.

Знакомство с оборудованием

Для того, чтобы приступать к изучению процесса досконально, нужно познакомиться с главными действующими «лицами» грядущей операции.

  1. Вертикальная труба, к которой присоединяется плита, называется стояком.
  2. Его ответвление, ведущее к прибору, зовут опуском.
  3. Далее находится кран, перекрывающий подачу газа. Если раньше применялись лепестковые, то теперь предпочтение отдается шаровым. Лучше при установке нового оборудования поменять и этот элемент.
  4. Дальше путь к плите продолжает или труба, или гибкий шланг.
  5. Еще у вас может быть газовый счетчик, он потребует пломбировки.

После этого можно вызывать мастера и готовиться к наблюдению и «мотанию на ус».

Необходимое оборудование

Если принято решение производить подключение настольной или встроенной газовой плиты своими силами, то в первую очередь необходимо подготовить все оборудование. Для выполнения работы потребуются:

  • гибкий шланг, соединяющий плиту и центральную газовую трубу. Вместо шланга можно использовать металлические трубы, но в данной ситуации процесс монтажа будет более затруднительным и потребует наличия специальных навыков. Так как соединять трубы между собой в случае подводки газа можно исключительно методом сварки;
  • шаровой кран, позволяющий перекрыть газоснабжение, например, в случае возникновения утечки или иной аварийной ситуации, а также для проведения ремонтных/профилактических работ;

В соответствии с требованиями безопасности кран должен быть изготовлен из латуни и иметь никелевое покрытие.

  • инструменты: разводной ключ, отвертка;
  • прокладки и уплотнительная лента для герметизации резьбовых соединений;
  • диэлектрическая муфта. Оборудование требуется при необходимости подключения плиты к электросети, например, при наличии электрического поджига;
  • мыльный раствор и губка для проверки герметичности системы.

Выбор гибкой подводки

Какой шланг нужен? Первое, на что требуется обратить внимание при подготовке оборудования, необходимого для выполнения работы – это выбор гибкой подводки для газа. Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

резинового армированного шланга. Подводка изготавливается из вулканизированной резины. Дополнительную прочность изделию придает армирование текстильной нитью. Шланг отличается прочностью и минимальной стоимостью. Оборудование может работать в диапазоне температур от -35°С до +50°С. Средний срок службы составляет 5 – 7 лет;

Шланг для газа резиновый с нитяной оплеткой

резинового шланга с металлической оплеткой, придающей изделию дополнительную прочность и долговечность. Оборудование может исправно работать на протяжении 8 – 10 лет;

Резиновая подводка с прочной металлической оплеткой

сильфонный шланг, изготовленный из металла. Изделие отличается высокой стоимостью и большим запасом прочности, а также длительным периодом использования (свыше 10 лет).

Металлическая подводка для газа

Для увеличения прочности и срока использования сильфонная подводка может быть защищена пластиковой оплеткой.

Металлический шланг для газа с дополнительной защитной оплеткой

При выборе подводки также следует учитывать:

  • длину шланга. В соответствии с правилами безопасности шланг не должен быть натянут. Максимальная длина газового шланга составляет 1,5 м;
  • вид и размер резьбы. Если резьба на гибкой подводке не совпадает по размерам или виду резьбе на газовой трубе или газовой плите, то потребуется установка дополнительного оборудования – переходников, что может снизить уровень герметичности системы газоснабжения.

Выбор уплотнителя

Правила подключения новой плиты предусматривают необходимость герметизации резьбовых соединений. Для герметизации соединений в системе газоснабжения рекомендуется использовать:

ФУМ-ленту. Уплотнительный материал уложен в тонкую пленку, что облегчает способ применения. Средний срок службы – 10 – 12 лет;

Герметизирующая лента для резьбовых соединений

Нить Локтайт 55 – уплотнительный материал, созданный из высокопрочных нитей. В большинстве случае поставляется в специальных пластиковых контейнерах. Срок использования материала – не более 10 лет.

Уплотнительная нить для газовой системы

Установка и подключение нового оборудования

Схема замены газовой плиты следующая:

  1. демонтаж устаревшего или пришедшего в непригодность оборудования;
  2. замена крана;
  3. установка новой плиты;
  4. ее подключение;
  5. проверка герметичности;
  6. принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.

Демонтаж газовой плиты

Чтобы демонтировать устаревшее оборудование, необходимо:

  1. перекрыть кран, расположенный на трубе, для отключения газоснабжения;
  2. проверить отсутствие газа, включив одну из конфорок;
  3. отсоединить газовую подводку;
  4. отключить плиту от электроэнергии (при необходимости).

После выполнения данных операций плиту можно убрать с кухни.

Отключение старого оборудования от газо- и электроснабжения

Замена крана

Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.

Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.

Замена крана осуществляется по следующей схеме:

  1. демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);

Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.

  1. если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
  2. герметизация резьбы;
  3. удаление заглушки и установка нового крана.

Последовательность действий при замене газового вентиля

Установка и подключение новой газовой плиты

На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.

Выравнивание по уровню

Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:

  1. резьба на подводке (трубе) герметизируется выбранным материалом;
  2. подводка фиксируется;
  3. аналогичным способом производится подключение к газовой плите;

Подсоединение газового шланга

  1. при необходимости плита подключается к системе электроснабжения.

Как установить и подключить газовую плиту самостоятельно, смотрите на видео.

Проверка герметичности

После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:

  1. подготовка мыльного раствора;
  2. нанесение раствора на соединительные узлы.

Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.

Наличие утечки в системе газоснабжения

Принятие работ газовой службой

После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.

Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.

Виды уплотнителей для газовых систем

Главное пользоваться сертифицированными уплотнителями, чтобы производитель подтвердил качество. Для этого требуйте сертификат. Комбинированный способ уплотнения с применением двух материалов профессионалами не используется.

Нить Локтейт 55 характеризуется практичностью, надежностью, эластичностью. Этот материал появился в продаже сравнительно недавно. По сути это полимерное волокно, состоящее из комплекса микроволокон. Сейчас продают различные контейнеры, в которых она хранится. Длина также разнится – от 12 до 160 метров. Для подключения плитки достаточно небольшого количества, так как нужно лишь обмотать наружные резьбы соединительных элементов. После скручивания материал заполняет полости, полностью герметизируя узел сборки.

А отличаются они по следующим признакам:

  1. Марка 1. Имеет смазку, изготовленную на основе вазелиновых компонентов. Отлично подходит для использования в условиях агрессивных сред.
  2. Марка 2. Полоса не промаслена, что позволяет применять уплотнитель в условиях повышенной кислотности.
  3. Марка 3. Имеет краевые фрагменты, как в предыдущих случаях. Применяется в промышленности и в быту.

Летой также обматывают резьбу, которая будет оставаться герметичной. А хранится она в течение 13 лет. Значит, имеет смысл купить ФУМ про запас. Тем более, что этот уплотнитель используется для газовых и водяных систем обеспечения.

Правила подключения газовой плиты

Газ является взрывоопасным веществом.

Правила работы с ним:

Для проведения берут специальные шланги, которые отличаются гибкостью и материалом. Также на них должна быть дата изготовления.
Подключая газовую плиту в квартире, шланг не должен быть больше, чем 4 м. Если этой длины мало, то при перекрытом газе приваривают часть трубы, которой не хватает, к магистрали.
Гибкий шланг должен находится в доступе. Нельзя его перекрывать другими конструкциями, а также использовать два отрезка, каким бы ни было соединение между ними.
Если вам не нравится, как выглядит шланг, можно оклеить его плёнкой. Но нельзя окрашивать, так как это испортит его поверхность.
Когда кроме варочной поверхности есть ещё и духовка большой мощности, то нужно организовать отдельную сеть с УЗО

И здесь тоже важно соблюдать правила. Расстояние между розеткой и трубой оставьте не меньше 50 см

А между кабелем от плиты и трубой – не меньше 10 см.

Особенности работ в квартире

Пакет бумаг для этого:

  1. Свидетельство, подтверждающее, что вы собственник квартиры.
  2. Справка о том, что жильё зарегистрировано.
  3. Технический паспорт.
  4. Прежний договор на обслуживание плиты.
  5. Абонентская книжка, если такая есть.
  6. Паспорт на плиту и счётчик.

Когда подключают газовую плиту в квартире, то служба обязана два раза в год проверять состояние вашего оборудования.

Если же подключить газовую плиту в частном доме, у собственника есть два варианта:

  • Присоединиться к общей магистрали и подписать документы с газовиками.
  • Пользоваться автономным снабжением – своим баллоном.

Герметизация системы

Исключить вероятность утечки в узлах подключения и обеспечить их герметичность позволяют специальные уплотнители.

Виды материала для уплотнения стыка

Локтайт 55 выпускается в виде уплотнительного волокна и является практичным, современным материалом, специально разработанным для коммуникаций разного уровня сложности. Резьбовой отрезок обматывают, создавая герметичное соединение и надежно фиксируя его в заданном положении.

Локтайт 55

Вторая разновидность уплотнителя – ФУМ-лента. В продаже встречается три разновидности:

  • материал с маркировкой 1 имеет дополнительную вазелиновую смазку. Уплотнитель предназначен для эксплуатационных условий с агрессивной средой;
  • материал с маркировкой 2 без смазки применяется в условиях воздействия окислителей;
  • материал с маркировкой 3 – универсальный. Может применяться как в промышленных, так и в бытовых условиях. Выпускается в виде тонких нитей в пленке.

ФУМ лента

С помощью ФУМ-ленты трубные элементы прочно соединяются между собой и на протяжении долгих лет сохраняют герметичность системы.

Помимо этого, для герметизации коммуникационных систем используют паронитовые прокладки нужного диаметра из плоского композиционного уплотняющего прокладочного материала со слоистой структурой – паронита. В его состав входят асбест, каучук и порошковые наполнители. Материал обеспечивает качественную герметизацию фланцевых стыков.

Паронитовая прокладка

Можно ли подключить плиту самостоятельно?

В соответствии с действующим законодательством (Постановление Правительства РФ от 14.05.2013 N 410) первичное подключение плиты к газоснабжению, перенос газовой трубы, установка счетчика газа и замена оборудования должны производиться сотрудниками организации Горгаз или сертифицированными специалистами, работающими, например, в магазине бытовой техники.

Штраф за самовольное подключение установлен Административным Кодексом (статья 7.19 КоАП) и составляет:

  • 10 000 – 15 000 рублей для граждан;
  • 30 000 – 80 000 рублей для должностных лиц (штраф может быть заменен дисквалификацией на период 1 – 2 года);
  • 100 000 – 200 000 рублей для юридических лиц.

Чтобы избежать наложения штрафных санкций, можно самостоятельно провести подключение новой газовой плиты, а после этого вызвать специалиста для проверки правильности подключения и герметичности системы.

Процесс подключения

Таблица 1. Порядок подключения газовой варочной панели.

В целом, существуют определенные правила, которым следуют опытные торговцы:

  • доступ к местам стыковки шланга и вентилям должен быть свободным;
  • шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
  • шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
  • все работы производят при выключенном газе;
  • при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
  • по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Встроенная техника очень популярна на кухне.

Подготовка места и инструментов

Если вы хотите избежать ненужных штрафов, приступайте к самостоятельной установке плиты только будучи уверенными в том, что до прихода проверяющей службы вы ею не будете пользоваться. При соблюдении этого условия вам без претензий проверят качество соединения, зарегистрируют подключение и поставят пломбы. Однако не пренебрегайте и таким моментом, как правильный выбор места, где будет стоять плита.

Чтобы у проверяющего сотрудника не было повода для недовольства, соблюдайте следующие правила техники безопасности во время установки прибора.

  • Не располагайте плиту дальше 4 метров от трубы газопровода.
  • Если приобретенное устройство имеет встроенный электроподжиг и подсветку духового шкафа, рядом с ним обязательно должна быть розетка с заземлением.
  • Используйте для подключения специальные шланги для газа. В отличие от водяных они маркируются желтым цветом.
  • Для гибкой проводки можно применять разные типы шлангов. Например, резиновый или резинотканевый. Самым дорогостоящим и жестким считается сильфонный металлорукав.

Помните: вне зависимости от того, какой шланг выберете, обязательно следите, чтобы его внутренний диаметр был не менее 10 мм. Иначе могут возникнуть проблемы с поступлением газа к плите и конфоркам.

Определившись с местом, подготовьте необходимые инструменты. Вам могут понадобиться рожковый или разводной ключ (22, 24 и 27), крестовая отвертка, газовый ключ №1, льняная обмотка или лента ФУМ, прокладка диаметром 13 мм, уплотнительная нить, мыльный раствор для проверки утечки газа, шаровый кран и шланг необходимой длины.

Подбор оборудования

Перекур оканчивается снятием старого оборудования. Потрудитесь закупить нужные комплектующие. В многоэтажном здании система подвода газа сформирована тремя частями:

  1. Стояк. Вертикальная труба, идущая снизу вверх, пробивающая пол, потолок.
  2. Опуск — ответвление стояка, направленное вбок, вниз.
  3. Кран, напоминает шаровый. В былые времена для перекрывания газа устанавливали лепестковые. Повернешь на 90 градусов, открыт.

Ниже крана идет либо труба, либо гибкая подводка, определено конкретным типом монтажа

Ниже опуска сосредоточим внимание

Мастера рекомендуют параллельно смене газовой плиты поставить новый кран. Лучше шаровой модификации. Патрубок, снабженный длинной ручкой, наподобие используемых барменами, разливающими напитки.

Касаемо подводки принято использовать два типа, оба гибкие:

  1. Из прорезиненной ткани черного цвета.
  2. Желтые сильфонные металлорукава.

Заметим, в былые времена газовые шланги черные были, теперь иные расцветки не выпускаются. Что касается самодеятельности с водопроводными метализированными подводками, избегайте оборудовать кухни.

Новички спрашивают, зачем меж сильфонным металлорукавом и основной трубой диэлектрическая прокладка. Стояк явится электрической землей. Прикосновение фазы к подводке образует хороший горящий газовый факел. Нужен ли на кухне огонь памяти, решайте сами.

Часть умельцев заявляет: если газовая плита не имеет электророзжига, изолировать ничего не надо. Знатоки уверяют: получить красивый горящий факел можно посредством другого оборудования. Микроволновки, холодильника, стиральной, посудомоечной машин. Пожелание и наставление одновременно. Внимательно смотрите, чтобы мастер диэлектрическую прокладку поставил.

Выбор геометрических форм, размеров проводится по месту. Патрубок газовой плиты идет диаметром 1/2 или 3/8 дюйма (точнее трубы, сам патрубок иных геометрических размеров). Различие невелико, накрутить одно на другое бессилен сантехник. Счетчик. Опломбировать придется! Если уж руки чешутся делать самостоятельно, предусмотрите, чтобы в будущем газовый счетчик максимально комфортно вписался, не пришлось докупать детали, дополняя приобретенное.

Первым делом, купив счетчик, изучите приложенную схему монтажа, требования:

  • не менее 1,6 метра от пола при установке над плитой;
  • не менее 40 см от конфорок по высоте при установке сбоку выше конфорок;
  • не менее 5 см от плиты в обе стороны.

Размеры приведены неспроста. Исходная разводка противоречит цифрам. Обдумайте предпочтительную схему подключения газовой плиты, чтобы поменять, кран, подводку, в будущем счетчик поставить. Решив нехитрую задачу, обзаведясь клочком бумаги, вымерив метром, посещаете магазин. Забирайте чеки.

Подключаем оборудование – выбираем шланг и подсоединяем опуск

Подсоединение плиты своими руками к трубе сейчас, как правило, осуществляется с помощью резинового гибкого шланга. Он обеспечивает домашним установщикам определенную свободу действий. Агрегат не требуется прикреплять по жесткой схеме к одному месту. Вы можете передвигать плиту в процессе монтажа на длину гибкого шланга, выбирать оптимальное место. И только после этого фиксировать агрегат.

Также стоит отметить безопасность и долговечность подключения газовой установки с помощью такого шланга. Он является своеобразным амортизатором. Поэтому при случайном сдвиге газовой плиты утечки не произойдет. Время службы гибких шлангов составляет 10–15 лет

Важно! Приобретайте шланг с сертификатом в особой оплетке из металла. Она имеет белый цвет, а сверху нанесены желтые метки

На них следует обращать особое внимание. Изделия с синими и красными полосками используются для подключения водоснабжения. Еще одна тонкость

Конец шланга обязан быть по форме аналогичным выходу на газ. плите. Например, если агрегат располагает загнутым вниз выходом (его называют угловым), нужно покупать шланг с таким же угольником

Еще одна тонкость. Конец шланга обязан быть по форме аналогичным выходу на газ. плите. Например, если агрегат располагает загнутым вниз выходом (его называют угловым), нужно покупать шланг с таким же угольником

Кроме того, обращайте внимание на размер резьбы. В большинстве случаев она равняется 1/2 дюйма. Но попадаются резьбы 3/8

В этом случае дополнительно нужен специальный переходник (нередко он входит в комплект газ. плиты)

Но попадаются резьбы 3/8. В этом случае дополнительно нужен специальный переходник (нередко он входит в комплект газ. плиты).

Приступаем к финальному этапу работ по монтажу газовой плиты своими силами. Выполняем подсоединение агрегата к опуску. Под ним понимают трубу с краном, которая приварена к газовому стояку. Последний в квартирах многоэтажек чаще всего находится в углу кухонного помещения. Подсоединять плиту к опуску следует так:

  • Обматываете штуцер гибкого шланга ФУМ-лентой, Локтайтом.
  • Вкручиваете в шаровой кран, подсоединенный ранее к опуску, штуцер с уплотнителем.
  • Подключаете второй конец шланга к выходу плиты. Устанавливая гибкое изделие, не забудьте проложить особую прокладку с металлической сеткой. Она идет в комплекте с газовой плитой. Прокладка под выход нужна для продления срока эксплуатации агрегата. Этот маленький элемент предохраняет плиту и место входа шланга от загрязнений.

Соединение шланга с выходом плиты производится путем затяжки двумя ключами (рожковыми). Сверху нелишним будет намотать уплотнитель. Вы смогли правильно подключить газовую установку. Поздравляем!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
