Что делать, если отключается УЗО
Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.
Здесь надо учитывать как именно может отключаться УЗО.
- Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
- Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.
Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).
- Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
- Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.
Проверка тэна стиральной машины мультиметром
Если вы все же не доверяете всем этим экспериментам и хотите быть на 100% уверенным, что поврежден именно ТЭН, а не что-то другое, то единственный ваш помощник – мультиметр.
Как правильно проверить тэн? Опять же вытаскиваете вилку с розетки, а тестер ставите в режим замера сопротивления.
Шкалы измерения до 200 Ом будет достаточно.
Подносите щупы к контактам тэна, чтобы проверить его целостность и отсутствие обрыва. В нормальной ситуации его сопротивление при этом должно быть в пределах от 20 до 50 Ом.
Если прибор показывает бесконечность, значит спираль оборвана.
Еще нужно протестировать его на замыкание на корпус. Один щуп прикладываете к металлической части тэна или центральному болту, где сидит заземление.
А другим поочередно касаетесь фазного и нулевого выводов.
Любые значения, даже в несколько десятков киллоОм говорят о том, что ТЭН пробит и подлежит замене.
Кстати, при простом обрыве в нагревательном элементе без его замыкания на корпус, автомат выбивать не будет.
В данном случае может выскакивать ошибка на дисплее, о том что вода не греется.
Если дисплея с описанием кода ошибок у вас нет, то просто потрогайте стекло на дверце стиралки. От теплой воды оно должно немного нагреваться.
Как работает УЗО
Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводнику. Если они равны, устройство работает в штатном режиме и пропускает питание на квартиру. Если отличаются, значит, где-то образовалась проблема. УЗО отключает напряжение на защищаемой линии.
Принцип работы устройства защитного отключения
Под проблемой подразумевается состояние, когда токи в фазном и нулевом проводниках неравны. Для сравнения этих показателей в УЗО предусмотрен специальный дифференциальный трансформатор. Его первичными обмотками являются фазный и нулевой провода, через которые ток поступает в квартиру. Они включены в противофазу. При одинаковых токах обмотки создают равные по модулю, но противоположные по направлению магнитные потоки. Их геометрическая сумма равна нулю. При неодинаковых токах магнитные потоки отличаются и наводят ЭДС на вторичную обмотку трансформатора. Сигнал вторички поступает на контроллер схемы, а с него на исполнительный орган — электромагнитное реле. Оно отключает выходную L клемму УЗО от входной.
УЗО (устройство защитного отключения)
Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока.
УЗО обязательно устанавливаються в паре с автоматическими выключателями.
Дифференциальные автоматы (АВДТ)
Дифавтомат (дифференциальный автомат) устройство объединившее в себе УЗО и автоматический выключатель. Это устройство компактнее и проще в монтаже, чем связка УЗО+автомат, но стоит дороже их.
Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.
Вопросы присылайте любым удобным способом. См. меню =>
Заказать ремонт электрики в квартире
Не откладывайте решение проблем — ЗВОНИТЕ!
Есть вопросы? напишите нам:
Чтобы не искать нас в Интернете повторно — вступайте в наше сообщество:
Это интересно: Схема подключения однофазного счетчика с УЗО и автоматами: объясняем по порядку
Что делать для устранения неполадок?
Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.
В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.
Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу
Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля

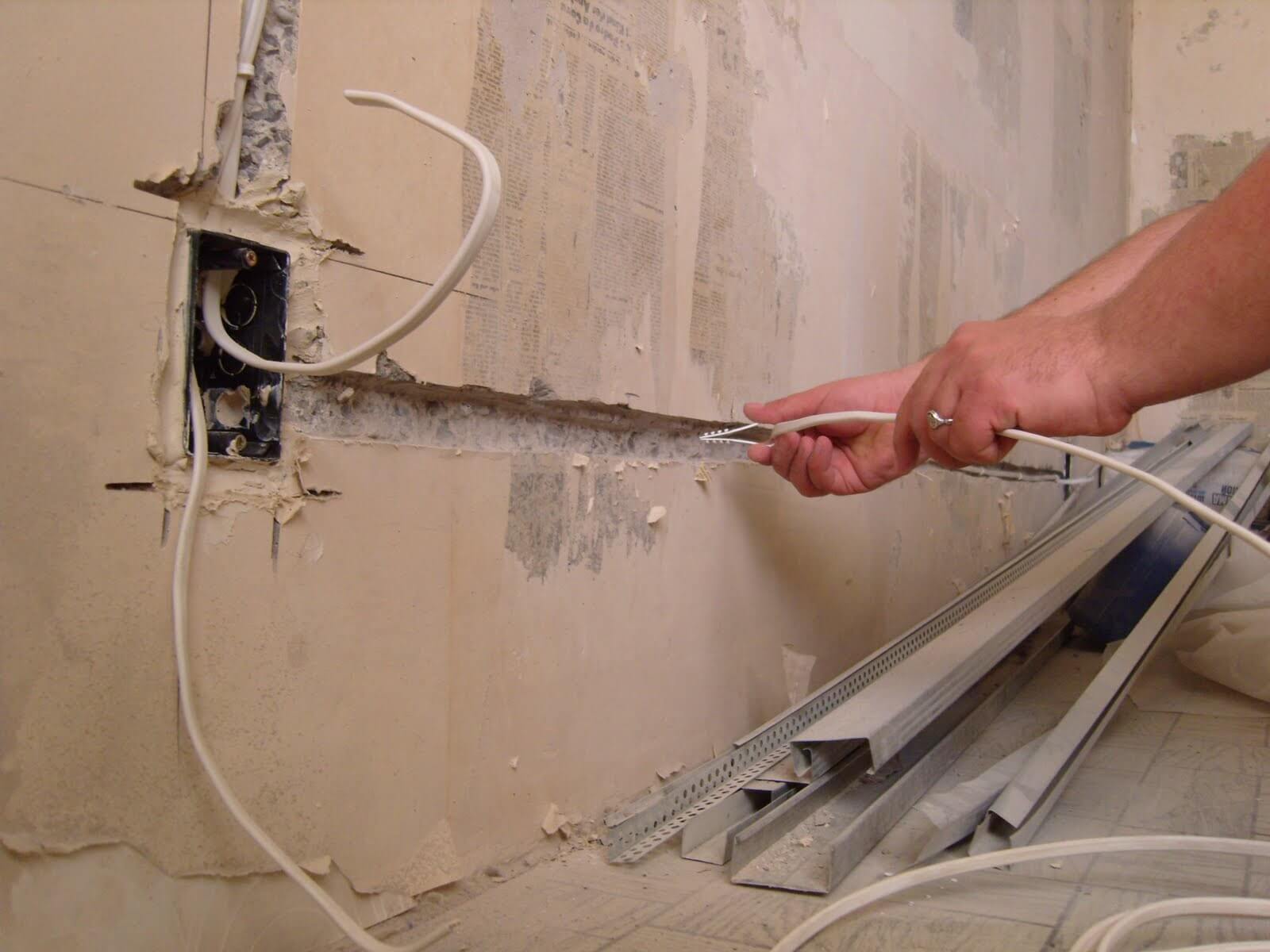

Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва
После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.
Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!
Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!
Также читают:
Принцип работы защиты
Срабатывание рычага
Видео обзор неправильного подсоединения устройства
4 грамотных схемы подключения однофазного УЗО
Что лучше поставить: дифавтомат или УЗО?
Показать ещё
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Причины срабатывания защитного оборудования
Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:
Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания
Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём
Проводка . Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.
Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.
Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.
Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями
Перед подключением УЗО важно тщательно проверить правильность всех действий. Электросеть
Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током. На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.
Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.
Влага . Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО . Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.
Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает
Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока
При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации. Торопливость
Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения. В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.
Выбило автомат и не включается: причины
Если автоматы вырубило все сразу, необходимо осмотреть розетки и технику на наличие повреждений
Проблема может оказаться в переполненном щитке. Автомат и провода выделяют небольшое количество тепла. Если объем щитка недостаточен, к тому же без вентиляции, тепло накапливается, автомат греется и срабатывает.
При включении мощных агрегатов – сварочного аппарата, электрокотла, водонагревателя – на короткое время ток подскакивает на десятки ампер. Быстрый расцепитель автомата срабатывает. Иногда отключение АВ вызвано стабилизатором напряжения. Это происходит при подсоединении некачественного стабилизатора. Возможно, это реакция автомата на кратковременно повышающуюся величину тока, больше чем номинальное значение.
Если АВ отключается раз за разом, нужно осмотреться, нет ли обгоревших проводов, розеток, не слышно ли запаха гари, нет ли искр. Таким же образом следует проинспектировать щиток. В нем может ощущаться запах металла или пластика, но не дыма.
Если неисправность не обнаружена, придется заменить автомат. В такой ситуации лучше вызвать электрика. Мастер может замерить силу тока в каждой линии специальным инструментом. Она должна соответствовать номиналу автомата и толщине проводников. Возможно, проблема постоянного отключения заключается именно в этом.
Если в щитке есть не только вводный автомат, но и групповые, найти причину отключений гораздо проще. Если выбивает на входе, нужно проверять правильность монтажа приборов в щитке. Когда выключается автомат, расположенный ниже, неисправность заключается в его группе.
Почему отключается узо – советы электрика – Electro Genius
Часто бывает так, что защитная автоматика срабатывает без видимой причины. Рассмотрим ситуацию, когда УЗО (устройство защитного отключения) срабатывает самопроизвольно, его говоря простым языком, выбивает.
Сначала назовем условия, при которых УЗО должно срабатывать в штатном режиме: произошла утечка тока через поврежденную изоляцию проводов, или человека ударило током от несправного электрического прибора.
Причины ошибочного отключения УЗО могут быть следующими:
- замыкает кнопка
- сломан спусковой механизм
- имеется ток утечки внутри УЗО
- кратковременный ток утечки
- неправильная схема подключения
Разберем каждую из этих причин более подробно.
Возможные причины срабатывания УЗО
Ложное срабатывание кнопки ТЕСТ УЗО
Каждое УЗО имеет кнопку ТЕСТ для проверки его работы. Контакты кнопки в нормальном состоянии разомкнуты, но если они разболтались в своих креплениях, вполне может быть, что кнопка самопроизвольно срабатывает, отключая линию. Если залип контакт кнопки тест, рычаг УЗО не будет фиксироваться в положении , а будет сразу отщелкиваться.
Поломка спускового механизма
В случае поломки спускового механизма УЗО отключение прибора провоцируется от внешних ударов и вибраций: хлопков двери, сверления перфоратором.
Имеется ток утечки внутри УЗО
В помещения с плохой вентиляцией, влажных помещениях, или на открытом воздухе внутри корпуса УЗО может скапливаться влага (она оседает на металлических контактах). Вода, как известно, проводит электрический ток, отсюда и возникает утечка тока.
Кратковременный ток утечки
Этот вид утечки тока может возникать при штатном включении некоторых мощный приборов и связан с особенностями их устройства. Такая ситуация является неопасной для других приборов и людей, возможно, придется подобрать УЗО с более подходящими характеристиками.
Неправильная схема подключения
Современный электромонтаж — наука сложная. Если планируете сделать проводку самостоятельно — придется много часов изучать теорию подключения на профильный сайтах. Однако это будет время, потраченное не зря, поверьте!
Как выяснить причину отключения УЗО?
Итак, допустим, в Вашей квартире или доме начались ложные срабатывания УЗО. Приведем алгоритм проверки УЗО для выяснения причины отключения:
Проверка первая.
Отключаем вводной в щитке, и пробуем включить вычаг УЗО в состояние ВКЛ. Включилось — переходим к следующей проверке, не включается — сломан спусковой механизм. Рекомендуем заменить УЗО целиком на аналогичное.
Проверка вторая.
Отключаем от УЗО выходные цепи Попросту отключаем провода, идущие на потребителей электроэнергии. После этого включаем вводной автомат и переводим рычаг УЗО в состояние ВКЛ.
Если УЗО включится, то переходим к третьей проверке, не включается — неисправна кнопка .
Проверка третья.
Поскольку УЗО включилось на предыдущих двух этапа, можно утверждать, что оставшиеся возможные причины неисправности:
- ток утечки внутри УЗО
- кратковременный ток утечки
- неправильная схема подключения УЗО
- нарушение изоляции электропроводки.
Проверка четвертая.
Выясняем, какую линию обслуживает УЗО, и отключаем из розеток все элетроприборы. Пробуем включать УЗО. Включилось — переходим к проверке 5, нет — возможными причинами могут являться
- неисправная электропроводка в квартире
- утечка внутри УЗО
- неправильный монтаж или схема подключения УЗО
Точную причину сможет найти только опытный электрик, или эксперт электротехнической лаборатории.
Проверка пятая.
Подключаем по очереди все электрические приборы в розетки и смотрим за реакцией УЗО. Таким образом выясняем, какой электрический прибор вызывает срабатывание УЗО.
Выбивает УЗО
Существует большое количество причин, приводящих к тому, что выбивает УЗО, но в целом они сводятся к двум главным – неисправность самого прибора и возникновение в домашней сети утечек тока.
Кроме того, обязательно надо учитывать возможность неправильного монтажа устройства.
Поэтому, грамотный электрик обязательно поинтересуется, выбивает новое УЗО сразу же после установки, или тот прибор, что уже отработал некоторое время.
Дифференциальный автомат
Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.
Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.
Причины срабатывания
Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.
Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты
Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает
Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.
Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:
- Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
- Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
- Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
- Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
- Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
- Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.
Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.
Способы обнаружения места утечки
Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.
Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок
Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов
После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.
Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.
Что нельзя делать, если автомат отключается
Если вырубило пробки, не стоит самостоятельно лезть в щиток, необходимо разобраться в причине
Не стоит самостоятельно лезть в электрощиток, если выбило пробки в квартире. Необходимо разобраться в причинах. Если света нет во всем подъезде или в соседних домах, скорее всего, возникла проблема на подстанции. Все бытовые приборы нужно отключить от розеток, чтобы они не перегорели при восстановлении энергоснабжения в случае скачка напряжения.
Когда проблема касается только одной квартиры, нужно открыть открыть щиток и посмотреть, какая из пробок сработала. Белая кнопка будет выступать из корпуса на несколько мм. При нажатии на нее предохранитель включается.
На площадках новостроек устанавливают современные защитные автоматы. Если педали устройства опущены вниз, значит, пробки выбиты. Чтобы восстановить электричество в квартире, достаточно перевести рычаг в верхнее положение.
Иногда люди считают нормой постоянные отключения электричества и не задумываются об износе автоматического выключателя. Рано или поздно происходит прикипание кнопки, устройство перестает функционировать в правильном режиме. Из-за превышения напряжения возникает аварийная ситуация, которая в большинстве случаев приводит к пожару.
Как должно работать УЗО – штатные причины срабатывания
Любое УЗО обучено реагировать на микротоки утечки в режиме онлайн, сканируя параметры на фазе и нейтральном проводе. Если в характеристиках тока фазы и нуля фиксируется разночтение (обнаруживается ток утечки), прерыватель размыкает линию подачи питания. Причем чувствительность УЗО измеряется в тысячных долях ампера – бытовой прерыватель сработает даже на утечку в 10 мА. Такая чувствительность ориентирована на штатные причины срабатывания УЗО – замыкание линии нуля и фазы сквозь тело человека и пробои на корпус электроприборов. В этом случае автомат отключает сеть практически мгновенно, исключая серьезную травму тканей тела или повреждение элементов электроприбора.
В штатном режиме УЗО не должно выбивать при включении бытовой техники
Кроме того, УЗО отреагирует и на пробой изоляции нуля и фазы, спровоцированный механическим повреждением или перегревом. Причем реакция защищающего автомата в этом случае будет практически мгновенной. В отличие от плавкого предохранителя, реагирующего на часовую утечку в размере от 2 до 4 ампер, УЗО отрубит подачу электричества после выхода параметров утечки на 30 мА. Именно поэтому такие блоки используют и в системах противопожарной защиты электросетей. В итоге, если не совать пальцы в розетку и не портить электроизоляцию, УЗО должно работать в штатном режиме, не реагируя на внешние раздражители. И если у вас выбивает автомат, например, при включении посудомоечной или стиральной машины, то с вашим УЗО (или проводкой) явно что-то случилось. И чтобы понять и устранить причину такой реакции, мы должны разобраться со всеми предпосылками для нештатного отклика автомата.
Почему срабатывает УЗО – ООО “Инжпроф”
Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).
2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.
3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.
4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.
5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.
6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.
7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.
Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.
