Устройство холодильника
Схема принципиальная холодильника Классический холодильник (без системы No Frost) работает следующим образом:
- Мотор — компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7).
- В конденсаторе нагретый в результате сжатия фреон остывает до комнатной температуры и окончательно переходит в жидкое состояние.
- Жидкий фреон, находящийся под давлением, через отверстие капилляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника.
- Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя.
- При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается.
- Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются, с помощью защитно-пускового реле (2) запускается электродвигатель мотор -компрессора и весь цикл повторяется сначала (см. пункт 1)
По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.
Почему морозильная камера могла перестать морозить?
Деталей, влияющих на работу морозилки, множество. Среди них:
- Мотор, который напрямую отвечает за работу морозилки. Если он включается, работает несколько секунд и сразу же выключается, это значит, что мотор-компрессор сломан. Есть две причины этой неисправности. Первая — холодильнику уже много лет, и мотор никогда не заменялся. Вторая – высокая нагрузка на мотор (поставили на терморегуляторе минимальную температуру в жаркий летний день). Необходимо заменить компрессор. Это будет стоить около 2000 рублей.
- Мотор работает, но очень долго отдыхает. Если холодильник с электронным блоком контроля, значит проблемы с воздушным датчиком. Он необходим, чтобы передавать блоку управления информацию, что в морозилке повышается температура, а тот не запускает мотор. Необходимо заменить воздушный датчик. Это стоит около 2000 рублей.
- Если холодильник с электромеханическим контролем, сломался термостат. Он выполняет ту же функцию, что и воздушный датчик. Необходимо купить новый терморегулятор. Цена вопроса — около 2000 рублей.
- Морозильная камера работает, но морозит плохо. Данная проблема часто касается холодильников моделей ноу-фрост, которые работают без инея. Вышел из строя клапан переключения. Он необходим, чтобы переключать температуру между холодильником и морозилкой. Клапан переключился и остановился на холодильнике, потому и в морозильной камере будет температура, равная температуре в холодильнике. В этом случае придется заменить переключатель, стоимость которого около 2500 рублей.
- Морозильная камера начала морозить слабо, а потом перестала морозить вообще. Мороз в камере поддерживается благодаря газу, который называется фреон. Скорее всего, произошла его утечка. Необходимо заправить морозилку фреоном. Также нужной найти место, откуда он вытек, и залатать его. Устранение такой поломки обойдется в 3000 рублей.
- В морозилке начинает скапливаться ржавчина. Это может привести к испарению фреона, поскольку ржавчина может проделать дыры. Если поломана дренажная система, внутри постоянно будет скапливаться вода. Со временем это приведет к появлению ржавчины. Она разъедает пластик, и на нем появляются отверстия, через которые испаряется фреон. Необходимо своевременно вытирать воду. Если поломка уже произошла, избавьтесь от ржавчины, заделайте дыры и заправьте морозильную камеру фреоном. Около 3000 рублей.
Скопление воды
- Вы разморозили агрегат при помощи искусственных источников тепла (например, поставили в него емкость с кипятком). Или же убирали лед руками или подручными средствами. После этой разморозки морозилка перестала работать: по всей видимости, вы повредили пластик, и фреон вытек. Нельзя помогать морозилке оттаивать. Все должно происходить естественным образом. Подобные способы для ускорения оттаивания работали только на старых моделях холодильников. В новых устанавливают детали, эксплуатация которых не предусматривает подобные способы разморозки. Необходимо найти место, которое было повреждено, залатать его, а также заправить морозильную камеру охлаждающим газом. Цена ремонта около 3000 тысяч рублей.
- В холодильниках ноу-фрост есть предохранитель, дефростер и таймер, которые отвечают за оттаивание. При их поломке, морозильник перестает работать. Найдите поломанную запчасть и замените ее. Ремонт стоит от 5000 до 8000 рублей, в зависимости от вида сломанной детали.
Предохранитель.
Указанные цены – ориентировочные. Они включают стоимость поломанной детали, а также работу мастера. Если вы решили провести замену своими руками, цена ремонта будет ниже примерно в два раза.
Будьте осторожны при самостоятельном ремонте. Необходимо устанавливать только те детали, которые идентичны старым. Например, если вы поставили неправильный терморегулятор, сломается мотор.
Мастера хорошо разбираются в различных поломках и дают гарантию на свою работу. Потому вызвать специалиста будет проще и, возможно, дешевле.
Почему холодильник включается, но не морозит
Когда холодильник не морозит после длительного отключения, глохнет или перестает запускаться после очередной разморозки, первое, что приходит на ум — утечка фреона. Но это не единственная неисправность, которая может стать причиной отсутствия мороза.
Включен режим разморозки
Если не морозит холодильник после разморозки, это становится заметным спустя довольно короткое время. Отсутствие охлаждения далеко не всегда вызвано настоящей неисправностью. Иногда случайно бывает активирована функция «Размораживание». Достаточно ее отключить, и аппарат опять будет морозить.
Проблемы с уплотнителем
Если морозильная камера не морозит после разморозки, надо проверить уплотнитель на дверцах. Он со временем или из-за неаккуратного использования теряет эластичность, рвется.
Это приводит к потере герметичности и невозможности поддерживать морозную атмосферу. Если при осмотре уплотнителя выявляются дефекты, то уплотнитель подлежит замене.
Неисправен датчик температуры
Неисправность температурного датчика тоже приводит к тому, что холодильник не включается после разморозки. Ее можно обнаружить, задав другой режим в морозилке. Если температура не меняется, придется приобрести и установить новый датчик.
Двигатель перегрелся
Когда не морозит холодильник после разморозки, не помешает обратить внимание на температуру двигателя. Слишком жаркая погода или неправильная установка агрегата вызывают перегрев двигателя
Если перед тем как холодильник отключается, раздается серия характерных щелчков, это тоже свидетельствует о перегреве.
Проблемы с терморегулятором
Неисправный терморегулятор (он же термостат) приводит к тому, что холодильник после разморозки не охлаждает. Эта деталь находится рядом с ручкой установки температурного режима.
Она недорогая, ее можно поменять самостоятельно, если соблюдать правила безопасности. Неправильные действия могут привести к удару током или обморожению, поэтому лучше для замены вызвать мастера.
Морозилка работает, а холодильник нет: причины
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
При ее залипании после разморозки холодильник не охлаждает, а морозилка работает, Индезит модели, которые часто страдают от этой проблемы. Если же вам что-то непонятно, пишите мне!
Обледенение
Лёд на стенках прибора может появиться по разным причинам:
- Не работает разморозка холодильника. Необходимо продиагностировать работу датчика, починить его или поставить новый. Если у вас прибор с одним компрессором, то нормально когда он сохраняется около 40 минут, а потом тает. В моделях с двумя компрессорами это длиться около 25 минут и за столько же времени исчезает.
- Высокая нагрузка. Обычно такая проблема возникает, когда в камеру ставят неостывшие готовые блюда. Вывод – так делать нельзя.
- Износилась резинка. Поэтому по бокам может появляться лёд. Уплотнитель заменить.
- Не работает мотор холодильника. Если он не отключается, происходит утечка фреона, граду внутри растёт, появляется наледь. Деталь нужно заменить.
Компрессор работает, но нет охлаждения в холодильной камере
Равномерное гудение холодильника – показатель стабильной работы, хотя и не всегда. Мотор должен прерываться на холостой режим 3 – 4 раза в час, но если он шумит непрестанно, значит, никак не может выйти на уровень выставленной температуры. Такое происходит, если включен максимальный режим заморозки, или в помещении жарко.
Кроме этого, причиной безостановочной работы компрессора может служить утечка хладагента, поломка пускового реле или неправильная эксплуатация агрегата. Горячие блюда и продукты запрещено помещать в холодильную камеру, а дверцы нужно хорошо закрывать и следить за равномерным прилеганием уплотнителя.
Пускозащитное реле
В холодильниках с двумя компрессорами проблему сразу и не заметишь. Вроде гудит, освещение работает, а при открытии морозилки обнаруживается, что она растаяла. Первым делом стоит замерить напряжение на двигателе, и если оно отсутствует, винить в случившейся оттепели остается регулятор температуры. После замены этого элемента подача холода в обе камеры восстановится.

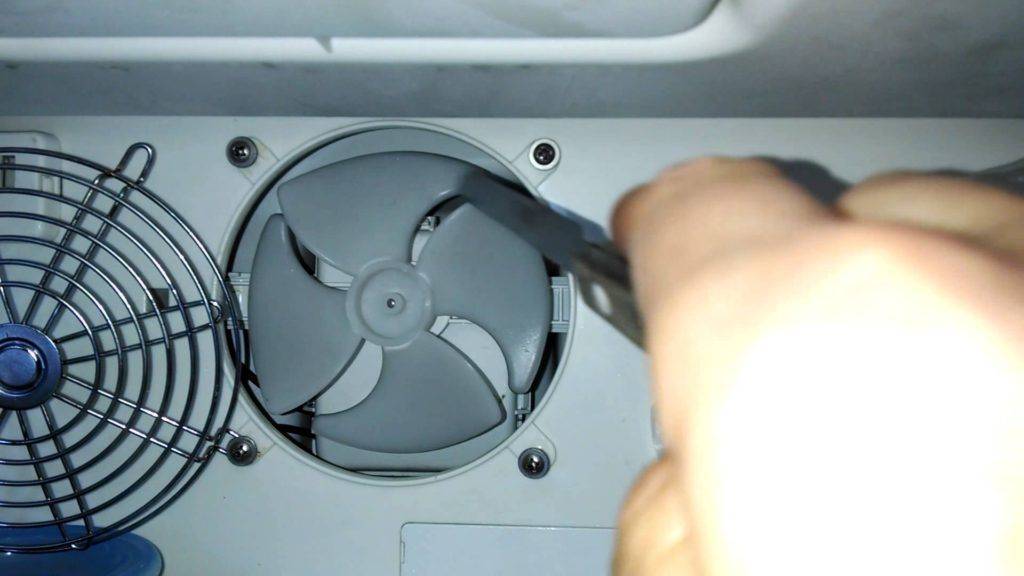

Неисправный вентилятор
Холодильники нового поколения совмещают в себе инновационные технологии, оригинальный дизайн и умение подстраивать функционал под конкретного потребителя. Энергоэффективные и удобные модели, увы, не так надежны, как их предшественники родом из прошлого века, которые работали без устали десятилетиями.
Холодильник премиум-класса
Если не забывать читать инструкцию по эксплуатации и соблюдать элементарные правила ухода, можно продлить жизнь умному помощнику. Вот основные советы:
транспортировать холодильник в автомобиле нужно только в вертикальном состоянии, а при перемещении внутри квартиры следует проявлять особую осторожность: не ронять его, не задевать углы, стараться не повредить решетку с хладагентом и компрессор;
размещать домашний рефрижератор желательно поодаль от источников тепла: плиты, батареи, раковины;
расстояние от моторного отсека до стены должно быть не менее 5 см, это требуется для циркуляции воздуха и полноценного охлаждения компрессора;
розетку для холодильника лучше выделить отдельную, чтобы не задевать вилку и провод при пользовании другими приборами;
перед разморозкой сначала требуется выставить нулевое положение терморегулятора, а только затем отключить вилку;
нельзя помещать в холодильную и морозильную камеры теплые и горячие блюда.
Заморозка свежесобранной зелени и ягод позволяет среди зимы вновь ощутить вкус и запах лета, порадоваться его ярким краскам
Чтобы сохранить максимум полезных веществ и эффективно использовать пространство морозилки, важно правильно подготовить вкусные садово-огородные дары к замораживанию
Свежую зелень, только что с грядки, промойте под проточной водой и чуть отожмите. Полностью обсушивать траву не стоит, здесь и таится особенность этого способа. Далее возьмите небольшой пучок (в расчете на один или два раза), обмотайте плотно пищевой пленкой, исключая попадание воздуха внутрь. Все пучки сложите в контейнер или пакет, придавите и уберите в морозилку. Метод замораживания влажной зелени помогает сохранить яркий цвет, и после оттаивания ароматные травки будут выглядеть, словно недавно были сорваны.
Другой интересный способ заготовки зелени на зиму в морозилке – в ледяных кубиках. Мелко нарезанные травы разложить в порционные емкости, залить малым количеством воды и отправить в камеру. Готовый зеленый лед упаковать в плоскую посуду и хранить при низкой температуре, а по мере необходимости доставать и использовать.
Зелень из морозилки
Холодильник является одним из важнейших экземпляров бытовой техники в каждой квартире, а также в офисах и общежитиях. Когда он неисправен, люди становятся беспомощными, привычный уклад меняется. Чтобы не нарушать ритм жизни, внимательно и бережно относитесь к вещам, которые вас окружают.
Основная камера не охлаждает, а морозилка работает — что проверить
Когда не охлаждает верхняя камера, вы можете столкнуться с двумя проблемами: испортившимися продуктами или высоким износом основных деталей холодильника. Когда что-то одно в системе не работает, на остальные узлы идет повышенная нагрузка. Поэтому, если вы заметили, что камера не охлаждает, а греет, стоит принимать срочные ремонтные меры.
Чтобы исключить поломку, проверьте сначала такие моменты:
Насколько плотно закрывается дверца. Скорее всего, камера закрыта недостаточно плотно. Поменяйте расположение продуктов на полках, расставьте контейнеры и кастрюли, и температура вскоре войдет в нормальный режим. Если же вы заметили лед или снежную «шубу» на стенке, проведите полное размораживание — после включения работа техники должна нормализоваться.
Работу вентилятора. Часто в двухкомпрессорных моделях лопасти вентилятора могут обмерзать, что блокирует его вращение. В итоге камера работает, но не охлаждает, потому что холод не нагнетается. Чтобы обнаружить поломку вентилятора, прислушайтесь к работе техники — обычно нешумную работу кулера слышно. Если вентилятор молчит или же напротив — сильно скрипит из-за того, что лопасти бьются о лед, стоит задуматься о разморозке на 10 часов.
Если после проверки дверцы и вентилятора оказалось, что все в порядке, или размораживание не помогло, значит, требуется квалифицированная помощь мастера. Отключите холодильник от сети и обратитесь в сервис или попробуйте самостоятельно выяснить причину поломки.
Сломался компрессор
Симптомы: не слышно работы мотора компрессора.
Самый неприятный случай – поломка дорогостоящего компрессора: он редко подлежит ремонту, как правило, его приходится менять.
Делать это должен, конечно, только мастер из специализированного сервиса, который обеспечит его надежными комплектующими,
качественным инструментом и дополнительным оборудованием, подробной технической документацией.
Если у вас холодильник с двумя компрессорами, то вполне возможно, что у вас перестанет морозить именно та камера, за которую
отвечает сломавшийся компрессор, тогда как другая будет нормально работать.
№3 – Утечка фреона в двухконтурном холодильнике
Есть модели холодильников с одним компрессором и двумя контурами. Первый контур охлаждает одновременно основную камеру и морозилку. Второй контур охлаждает только морозилку.
В таких холодильниках происходит периодическое переключение между контурами. Если в первом контуре произошла утечка хладагента, холодильник не будет работать, а морозилка будет морозить. При утечке хладагента будут следующие симптомы:
- Обычный компрессор будет постоянно работать;
- Медные трубки первого контура будут нагреваться;
- Инверторный компрессор будет работать с резкими перепадами скорости.
При похожих симптомах может быть другая причина – проблемы с клапаном оттайки. Об этом читайте ниже. Если произошла утечка хладагента, самостоятельно проблему решить сложно. Лучше найти хорошего матера-холодильщика, чтобы не натворить бед.
Как работает холодильник и морозильная камера
Сердце холодильника — компрессор. Именно он формирует давление, которое вынуждает хладагент двигаться в сторону конденсатора, где газ становится жидкостью. В ходе этого процесса выделяется тепло, в чем можно убедиться, если прикоснуться рукой к задней стенке холодильника. Далее фреон протискивается через узкие трубки и снова становится газом. На то, чтобы протолкнуть хладагент, уходит вся мощность компрессора. Затем фреон попадает в испаритель и там закипает. Испаритель и является источником холода.
Именно морозильная камера обвивается этими трубками в первую очередь: отсюда холод распространяется дальше (самотеком или при помощи вентилятора). Если нет холода в морозилке — его не будет и во всем холодильнике. После этого хладагент возвращается в компрессор, совершая таким образом циркуляционный оборот. Из этого следует вывод, что морозильная камера при большинстве неисправностей агрегата все же будет иметь низкую температуру.
Капиллярная трубка
Она располагается в контуре испарителя. Если внутрь капиллярной системы попали посторонние вещества, то морозильная камера будет работать по-прежнему, а холодильник — нет. Обычно в трубку попадает мелкая стружка или масло.
В результате фреон уже не способен полноценно циркулировать по капиллярам (холодильная система) и до морозильной камеры просто не доходит. Если все это действительно так, то вызывать специалиста необходимо как можно скорее, т. к. компрессор получает дополнительную нагрузку, которая может привести к его поломке.
Эту неисправность можно попытаться устранить самостоятельно: попробуйте осторожно простучать капиллярные трубки, чтобы выбить мусор. Иногда это помогает
Если результата нет, то нужен специалист. Задача мастера — прочистить капиллярную систему, поменять фильтр, провести вакуумирование системы испарения и заправить холодильник фреоном.
Сколько может работать компрессор холодильника без остановки?
Если вы размораживали, перевозили или купили новый холодильник, то компрессор может работать дольше обычного. Должно пройти определенное время, пока охладятся стенки, полочки, ящики, продукты, помещенные в камеры.
Чем выше выставлена температура в основном отсеке и морозилке, тем меньше надо времени холодильнику, чтобы охладить их. Чем больше продуктов вы разом поместили в камеры, тем больше времени надо чтобы их охладить.
В интернете есть псевдо-эксперты, которые утверждают, что после первого включения холодильник может работать 12, а то и 24 часа кряду. Это полный бред и чушь. В таком режиме обычный неинверторный компрессор либо отключится, либо перегреется и выйдет из строя.
Если летом пустой холодильник работает больше часа без остановки – есть поломка. Если он загружен едой, то максимальное время безостановочной работы в теплое время года – 8 часов.
Важно
Мы указываем максимальное время. Оно рассчитывается если агрегат заправлен штатным фреоном, маслом и обеспечен нормальный теплообмен конденсатора и капилляра. В противном случае, время непрерывной работы компрессора может быть выше 12 часов. но это негативно сказывается на его состоянии. Работа при повышенной нагрузке приводит к преждевременному износу.
Если компрессор работает на пике мощности, он сильно изнашивается. Чтобы не допустить этого, после перевозки, размораживания или очистки холодильнику нужно отстояться от 1 до 4 часов. За это время масло стечет в нижнюю часть компрессора и техника будет готова к безопасному запуску.
В нормальном режиме холодильник может включаться 2-8 раз в час. Соотношение времени простоя к времени работы должно быть не меньше 2 к 1. Если компрессор холодильника работает дольше – есть проблема. Возможные причины:
- Заправили мало хладагента;
- Заправлен R600 фреон вместо R134a;
- Есть утечка фреона;
- Сбои в работе узлов холодильника.
Инструкция по самостоятельной диагностике
А у Вас было такое, что холодильник переставал морозить?
Было делоНикогда
Перед тем, как вызывать специалиста, требуется провести самостоятельное расследование, чтобы понять, в чем причина проблемы.
Есть несколько стандартных действий, которые требуется выполнить:
Обратить внимание на кнопку «Размораживание». В некоторых моделях она присутствует и установлена внутри холодильной камеры. Пользователь сам может случайно на нее нажать, в результате чего холодильная камера перестает работать
Изучить уплотнители. Они должны плотно прилегать к стенкам. Если они порвались, то холод уходит через щели. В этом случае нужно заменить данные элементы. Возможно, неисправен датчик. Это можно проверить с помощью регулировки температуры. Если компрессор сильно нагрет, то мог произойти перегрев холодильника. Тут придется вызывать специалиста
Пользователь сам может случайно на нее нажать, в результате чего холодильная камера перестает работать. Изучить уплотнители. Они должны плотно прилегать к стенкам. Если они порвались, то холод уходит через щели. В этом случае нужно заменить данные элементы. Возможно, неисправен датчик. Это можно проверить с помощью регулировки температуры. Если компрессор сильно нагрет, то мог произойти перегрев холодильника. Тут придется вызывать специалиста.
Требуется сначала попытаться определить причину неисправности. Если не удается это сделать, то нужно вызывать специалиста. После диагностики будет понятно, насколько целесообразно ремонтировать агрегат. Иногда бывает выгоднее купить новый. Это особенно актуально для старых холодильников, которым уже 10 и более лет. На них сложно найти детали, так как производитель давно не выпускает эти модели, а детали, используемые при сборке, заменены на более современные.
Чтобы снизить вероятность поломки необходимо своевременно размораживать холодильник, правильно его эксплуатировать и немного отодвинуть его от стены. Уплотнитель постепенно будет рваться и отходить, это естественный процесс
Важно своевременно производить его замену, чтобы не заставлять компрессор работать на повышенных мощностях. Тогда устройство будет служить долго без проблем. Что касается замены терморегулятора и других мелких деталей, то здесь ремонт не будет дорогостоящим
Так как комплектующие остаются примерно одинаковыми, то их найти на рынке не составляет проблем, независимо от возраста холодильника
Что касается замены терморегулятора и других мелких деталей, то здесь ремонт не будет дорогостоящим. Так как комплектующие остаются примерно одинаковыми, то их найти на рынке не составляет проблем, независимо от возраста холодильника.
- Неприятный запах из холодильника! Причины, устранение и профилактика зловония
- Холодильные камеры для дома — как выбрать, обзор и рейтинг моделей
- Почему сплит система плохо охлаждает? Обзор причин и неисправностей
- Причины запаха из кондиционера, легкие решения сложной проблемы!
Как устранить неполадки своими руками?
Забит осушитель
Вызывайте мастера, так как понадобится профессиональное оборудование. Специалисты будут откачивать фреон, а затем удалять тромб. Вам придётся заплатить за работу 2–3 тысячи рублей.
Сломался компрессор
Компрессор некоторые умельцы выпаивают самостоятельно, но если вы не умеете пользоваться горелкой, то лучше отдайте работу профессионалу. Он вырежет старый компрессор, а затем впаяет новый. Тысяч 5 придётся отдать вместе с новым компрессором и работой.
Испортился уплотнитель
Попробуйте сделать горячий мыльный раствор, а затем губкой разгладить его. Этот способ в большинстве случаев работает, так как замявшийся уплотнитель распрямляется под воздействием температуры.
Утечка фреона
При утечке точно не обойтись без помощи специалистов. Они сначала будут искать место протечки, затем запаивать его, после чего вкачивать новый хладагент. Такая работа обойдётся в 3500–4000 рублей.
Вероятные неисправности двухкомпрессорных холодильников
В моделях двухкамерных холодильников с двумя компрессорами у каждой камеры есть свой холодильный контур и мотор, который её охлаждает. Поэтому при неисправности в одном из отделений, второе — прекрасно работает.
Большинство двухкомпрессорных моделей имеют «плачущую» оттайку в холодильной камере, а морозильное отделение нужно размораживать вручную. Вот частые поломки таких холодильников, когда плохо работает морозильная камера.
Признаки | Поломка | Ремонт или замена | Стоимость*(только работа) |
Температура в морозильном отделении повышена, холодильная камера охлаждает хорошо. | Датчик температуры или термостат морозилки. Из-за выхода узла из строя охлаждение морозильной камеры отключается раньше положенного, и холодильник слабо морозит. | Необходимо заменить термодатчик (для холодильников с электронным управлением) или термостат (для холодильников с электромеханическим управлением) морозилки на новый. | от 1400 руб. |
Плохо морозит морозильная камера холодильника, а холодильное отделение работает штатно. | Компрессор морозильной камеры потерял производительность. По этой причине он не создаёт достаточного давления для охлаждения морозилки. | Требуется заменить мотор морозилки. | от 1900 руб. |
Мотор морозильной камеры редко отключается, но сама камера плохо работает. При этом холодильное отделение холодит нормально. После разморозки морозильная камера перестаёт работать. | Утечка фреона в контуре морозилки. Происходит в испарителе морозильной камеры или в стальном контуре обогрева её периметра. | Мастер находит утечку и запаивает её. Если диагностируется утечка в контуре обогрева, он обрезается и трубки соединяются напрямую. После устранения утечки мастер меняет фильтр осушитель, опрессовывает морозильный контур, вакуумирует и заправляет его хладагентом по весам. | от 2000 руб. |
Компрессор морозильной камеры работает постоянно, хотя она слабо морозит. Возможно, обмерзли трубки возле мотора морозилки. | Засор капиллярного трубопровода. Капиллярная трубка засоряется продуктами взаимодействия фреона и масла из компрессора. В результате, мотор не может прокачать достаточное для охлаждения количество фреона, и морозильная камера плохо морозит. | Мастер продавливает засор специальным домкратом или меняет капиллярную трубку полностью. | от 1800 руб. |
Мотор морозилки работает без остановки. Возможно, по периметру морозильной камеры образовался лед. Температура в морозилке повышена. Холодильное отделение работает штатно. | Уплотнитель дверцы морозилки. Продавлен или порвался и в камеру попадает тёплый воздух. | Требуется заменить резиновый уплотнитель морозилки. | от 1200 руб. |

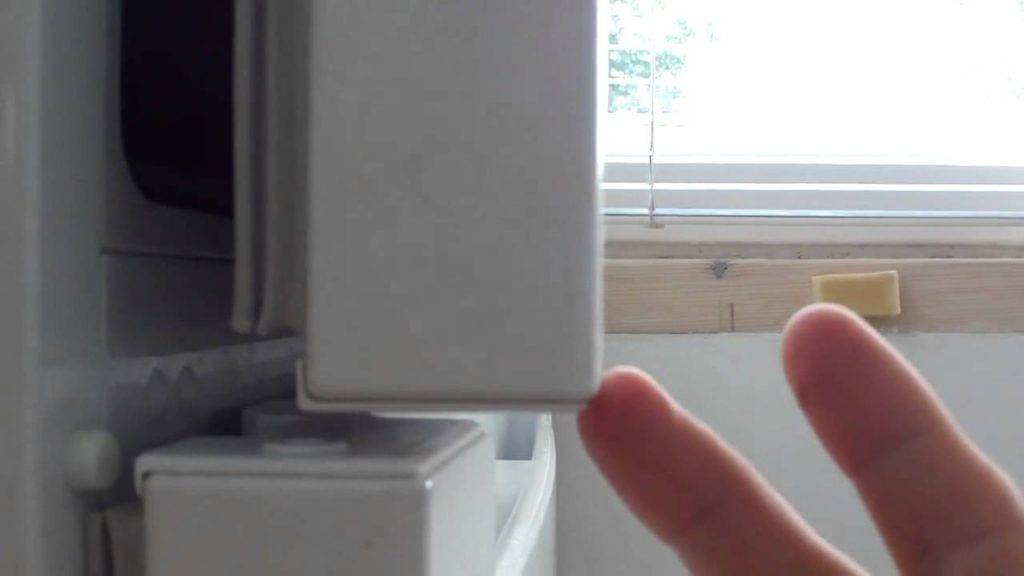

Петли двери морозильной камеры. Деформировались, дверца морозилки перекосилась и туда попадает тёплый воздух. | Необходима замена петель. | ||
Морозильная камера холодильника слабо морозит. | Плата управления (электронный контроллер). Из-за неисправности модуль отключает охлаждение морозилки раньше, чем нужно, поэтому камера плохо морозит. | Мастер проверяет плату, выясняет какие элементы микросхемы вышли из строя и заменяет их новыми. Прогоревшие или прогнившие дорожки мастер пропаивает. В сложных случаях требуется замена платы. | от 1900 руб. |
*Запасные детали в цену не входят, их требуется оплачивать дополнительно.
Не можете самостоятельно справиться с неполадкой холодильника? Звоните в «РемБытТех»:
Или отправляйте электронную заявку.
Работаем в Москве и области, приезжаем в течение суток после вызова, ремонтируем технику на дому и даём официальную гарантию до 2 лет.
Устройство и принцип работы холодильника
Для того чтобы отремонтировать холодильник вам потребуется понять принцип его действия. Сначала посмотрите на электрическую схему, поясняющую принцип работы устройства.
Принципиальная схема работы холодильника
Разберем обозначения на ней:
- терморегулятор;
- кнопка принудительного оттаивания;
- реле термической защиты (включает в себя контакты 3.1 и биметаллическую пластину 3.2);
- электродвигатель, запускающий работу компрессора (состоит из рабочей обмотки 4.1 и пусковой 4.2);
- пусковое реле (включает в себя контакты 5.1 и катушку 5.2)
При замкнутых контактах терморегулятора и кнопки оттаивания напряжение подается через термозащитное и пусковое реле на электродвигатель. В момент пуска ток в рабочей обмотке несоизмеримо велик, при протекании его в катушке 5.2 коммутируются контакты реле.
После чего через контакты 5.1 пускового реле замыкается пусковая обмотка 4.2, снижая величину тока на этапе запуска. При уменьшении токовой нагрузки на рабочую обмотку катушка пускового реле отпускает контакты, и прохождение тока через пусковую обмотку прекращается.
Принцип охлаждения в холодильнике
Компрессор перемещает холодильный газ по системе трубок и капилляров. Внутренняя часть которых называется испарителем, в них за счет пониженного давления происходит испарение газа и поглощение тепловой энергии внутри камеры. После этого хладагент из трубок испарителя перемещается в наружный контур конденсатора, где тепловая энергия переходит в нагревание воздуха на кухне, а сам газ получается сжиженным. Жидкость снова нагнетается в испаритель, где она поглощает тепло, и превращаясь в газ замыкает цикл.
Холодильник издает булькающие звуки, но не холодит
В некоторых старых моделях, в том числе и в «Саратове», «Дэу» или «Орске», слышны при работе холодильника булькающие звуки. Это нормальное явление, так фреон проходит по системе охлаждения. Но если при этом агрегат перестает холодить, внутри камеры находится теплый воздух при постоянно работающем компрессоре, значит, возникла проблема.
Охладительная система может быть неисправной в случае засорения масляного фильтра. Кроме того, могут забиться капилляры, по которым распределяется хладагент. Самостоятельно диагностировать и устранить поломку не получится, здесь на помощь придет профессионал. Мастер сразу определит причину и на специальном оборудовании продует систему.
Вероятные неисправности холодильников Ноу Фрост
Полный Ноу Фрост — современные холодильники, которые не нужно размораживать. Имеют один компрессор, один испаритель, расположенный в морозилке, и встроенный ТЭН, который периодически включается и оттаивает испаритель. Холодильная камера охлаждается за счёт поступления холодного воздуха от испарителя, который гонит в отделение вентилятор по специальным каналам. Вот основные поломки, при которых холодильник No Frost плохо морозит.
Признаки | Поломка | Ремонт или замена | Стоимость* (только работа) |
Морозильная камера двухкамерного холодильника с Ноу Фрост плохо морозит. Возможно, вы обнаружили лед в морозилке. Холодильная камера плохо охлаждает или не холодит вовсе. Компрессор холодильника работает с редкими отключениями. После разморозки холодильник морозит нормально, а через одну-две недели поломка повторяется. | Вышла из строя оттайка Ноу Фрост. По этой причине в испарителе образовалось много льда, его хладопроизводительность снизилась, поэтому температура в морозилке повышена. Когда каналы подачи воздуха от испарителя в холодильное отделение перемерзают, она перестаёт охлаждать. Из строя выходят один или несколько элементов оттайки:
| Мастер выявляет неисправные узлы оттайки и заменяет их на новые. | от 1400 руб. |
Плохо морозят обе камеры, не слышно привычного шума вентилятора. | Сломался вентилятор. Из-за этого холодный воздух не циркулирует по морозильной и холодильной камерам, и температура в них повышена. Из строя выходит мотор вентилятора или ломаются лопасти. | Необходима замена вентилятора. | от 1800 руб. |
Плохо морозят обе камеры холодильника. | Компрессор холодильника. Потерял производительность и не создаёт достаточного давления для охлаждения. | Нужно заменить мотор холодильника. | от 1900 руб. |
Слабо морозит морозилка в двухкамерном холодильнике Ноу Фрост. | Неисправен температурный датчик морозилки. По нему отключается охлаждение камеры. Датчик раньше времени подаёт сигнал на выключение охлаждения, поэтому температура в морозильном отделении повышена. | Требуется замена датчика. | от 1400 руб. |
Холодильник редко отключается, температура в камерах повышена. Возможно, образовался лёд в морозильной камере. После разморозки холодильник перестаёт охлаждать или вовсе не включается. | Утечка фреона. В моделях Ноу Фрост утечки в основном возникают в испарителе. Он сделан из алюминия, который подвержен коррозии. | Мастер выявляет место утечки, запаивает его и меняет фильтр-осушитель. После устранения утечки проводится опрессовка холодильного контура, далее мастер вакуумирует систему и заправляет холодильник фреоном. | от 2000 руб. |
Холодильник не выключается, хотя температура в обеих камерах повышена. Возможно, обмерзли трубки возле компрессора сзади холодильника | Засорился капиллярный трубопровод. Фреон, циркулирующий по холодильному контуру, вступает в реакцию с маслом из компрессора. В результате, образуются парафины, которые откладываются в капиллярной трубке и препятствуют прохождению фреона через неё. | Мастер продавливает засор с помощью специального домкрата или полностью меняет капиллярную трубку. | от 1800 руб. |
Холодильник редко отключается, хотя температура в морозильной камере повышена. При этом холодильная камера холодит нормально. | Повреждён или продавлен уплотнитель морозилки. Из-за этого в камеру поступает тёплый воздух, и температура в морозилке повышена. | Нужно заменить уплотнитель морозильной камеры. | от 1200 руб. |
Деформированы петли дверцы в морозильной камере. По этой причине в отделение проникает тёплый воздух, и температура в ней повышается. | Необходимо заменить деформированные петли. | ||
Морозильное отделение плохо морозит. | Блок управления. Сбоит и отключает компрессор раньше, чем морозильное отделение наберёт температуру. | Мастер диагностирует модуль, выявляет неисправные элементы микросхемы и заменяет их новыми. Прогоревшие или прогнившие дорожки платы пропаиваются. В сложных случаях модуль управления меняется полностью. | от 1900 руб. |
*Запчасти в цену не входят и оплачиваются отдельно.
