Что такое латунные переходники и для чего они предназначены?

Применение и особенности монтажа систем

Данная продукция актуальна для машиностроительной и судостроительной сфер. Она используется также в приборостроении. Трубы разного диаметра нужны для кожухотрубных теплообменников, для прокладки кабеля или устройства электропроводки. Но чаще всего медные и латунные трубы круглого сечения по ГОСТ 617-2006 используют при монтаже трубопроводов.

Для водопровода и горячего водоснабжения

Латунь в водопроводных и отопительных системах используется в качестве альтернативы трубам из каких-либо других металлов. Она имеет малый удельный вес, благодаря чему нагрузка на здание не утяжеляется.

До начала монтажных работ необходимо выполнить полный гидравлический расчет параметров.

Он включает в себя:

• выбор размеров;
• выбор диаметров;
• формирование схемы разводки системы трубопровода.

Монтажные работы невозможно выполнить, если заранее не запастись соединительными элементами.

К ним относятся:

• латунная труба диаметров (мм): 12, 15, 18.
• муфта редукционная и соединительная (в нужном количестве, которое просчитывается заранее на стадии составления проекта);
• переходник, обеспечивающий работу с дюймовой резьбой;
• отвод на 90 градусов;
• сборно-разборные калиброванные элементы, обеспечивающие переход на латунную трубу с дюймовой резьбой;
• тройники (обычные и переходные).

Муфта латунная Ду 40

Кроме того, водопроводная система предусматривает наличие смесителей и вентилей. Их количество и точки расположения также просчитываются  во время составления проекта. Для того чтобы можно было их закрепить, необходимы «водорозетки».

Соединение осуществляется при помощи электродуговой или газовой сварки. До начала сварочных работ выполняется очищение концов труб. Причем зачистку нужно делать как снаружи, так и изнутри.

Важно!

Все сварочные работы должны осуществляться при температуре ниже 50 градусов Цельсия.

Перед соединением подготовленные изделия необходимо промыть и обезжирить специальными составами.

Газовая сварка

Для реализации этой методики используют ацетилено кислородное пламя. Это эффективный способ соединения, но он чреват образованием микроскопических пор в месте образование шва. Такое соединение нельзя назвать качественным. В порах могут собираться разнообразные отложения, которые со временем начнут оказывать разрушающее действие на систему. Во избежание таких последствий используют окислительное пламя.

По завершении работ выполняется проковка стыков:

• если стык в 5 мм или меньше — без нагрева;
• если стык более 5 мм — методом нагревание до 400 градусов Цельсия.

Только после этого осуществляется отжиг в условиях нагревания до 650 градусов Цельсия. Заключительный этап — охлаждение.

Сварка электродуговая

Термическая обработка в этом случае полностью аналогична газовой сварке. До начала сварных мероприятий стыки необходимо прогреть до 550 градусов Цельсия. Процесс осуществляется при помощи вольфрамового электрода.

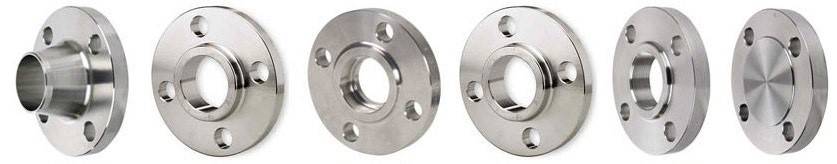

Фланцы

Очень популярный вид фитингов – это фланцы. Они применяются в трубопроводных системах для создания разъемного соединения. Изготавливаются фланцы в форме диска или квадратной рамки. После монтажа фланцы стягивают арматуру или трубы одного диаметра болтами или шпильками.

Обычно фланцы монтируются в местах присоединения трубопровода к арматуре, оборудованию с ответными фланцами, либо на участках труб, которые подлежат замене в процессе эксплуатации.

Фланцы изготавливаются по ГОСТ и ОСТ. Они имеют стандартные размеры ианалогичный с трубами условный диаметр (Ду). Для повышения герметичности соединения арматуры с трубопроводом при монтаже фланцев применяется прокладка из паронита или резины. Свойства и материал такой прокладки подбирается в зависимости от характеристик транспортируемой рабочей среды.

По методу соединения фланцы бывают резьбовыми и сварными.

По ГОСТ 12815 сварные фланцы подразделяются на:

• Плоские приварные. Привариваются двумя швами;
• Приварные встык;
• Свободные на приварном кольце.

Данные изделия изготавливаются при помощи ковки, штамповки, литья, методом вырезки из цельного металла с последующей металлообработкой. Материалы изготовления – различные стали: углеродистая (сталь 20, 25), легированная (09Г2С, 10Г2), нержавеющая (12Х18Н10Т, 15ХМ) и т.п. Материал из которого изготавливают фитинг подбирается учитывая условия эксплуатации и параметры рабочей среды.

В соответствии с ГОСТ 12815-80 в зависимости от вида уплотнительных плоскостей, фланцы делятся на 8 типов:

• С выступом;
• С соединительным выступом;
• С впадиной;
• С пазом;
• С шипом,
• Под прокладку овального сечения;
• Шип-паз под фторопластовые прокладки;
• Под линзовую прокладку.

Фланцы обладают высокой прочностью, химической устойчивостью, теплостойкостью, хорошими показателями упругости. Они используются на трубопроводах всех видов, в том числе на трубопроводных системах и трубах с повышенным давлением транспортируемой рабочей среды.

Газовых

Десятки лет газовые магистрали монтировались с бесшовных металлических труб. Под воздействием коррозии их эксплуатационный срок значительно уменьшается. Этот фактор был одной из причин замены труб из металла на изделия из других материалов:

• полиэтилена;
• меди;
• нержавеющей стали.

Каждый вид труб может стыковаться разными способами. А можно ли соединять газовые трубы резьбовым соединением и если да, то стояки с каких материалов скрепляются резьбой? Да, можно. Например, с помощью резьбы соединяются стальные и медные изделия.

При стыковке газовых труб применяют также безрезьбовой метод.

В частности:

1. пайкой хорошо можно сочленить медные или полиэтиленовые детали трубопровода;
2. сварка успешно используется при прокладке стальных, медных магистралей. Например, стальные элементы можно сваривать автогеном или дуговым сварочным аппаратом;
3. с применением фланцевых скреплений происходит монтаж магистральных трубопроводов. Кроме этого, фланцы устанавливают в тех точках трубопроводной системы, в которых расположено ответвление от главного газопровода к дому или квартире.

По какому принципу работают обжимные латунные фитинги

Обжимное соединение – одно из самых простых способов установки трубопровода, изготовленного из пластиковых или металлопластиковых труб.

Принцип действия обжимного соединения

Фитинги латунные обжимные также носят название компрессионные, цанговые и резьбовые. Данный способ соединения довольно простой: цанга обжимает трубу, которая надета на штуцер фитинга. Обжим осуществляется посредством затягивания обжимной гайки, в результате чего цанга деформируется и начинает оказывать давление на внешнюю поверхность трубы, а также прижимать внутреннюю к штуцеру. Цанга, как правило, представляет собой разрезное кольцо из латуни, в некоторых случаях используется специальная разрезная втулка.

Существуют два вида фитингов латунных обжимных – соединяющие металлопластиковые и РЕХ трубы, представленные обжимным фитингом с интегрированным штуцером и резьбовым оконечным адаптером.

Обжимные фитинги с интегрированным штуцером

Данный вид латунного обжимного фитинга (штуцер и корпус фитинга объединены), наиболее распространен.

Часто встречаются компрессионные модели фитингов, в которых штуцер расположен за накидной гайкой на расстоянии от 4 до 5 мм. Данная особенность конструкции снижает риск излома трубы в обжимном соединении.

Конструкции обжимного латунного фитинга для соединения металлопластиковых и РЕХ труб различны.

Материал корпуса компрессионного фитинга, как правило, изготовлен из обычной или коррозионностойкой латуни.

Фитинги латунные обжимные могут иметь никелевое покрытие либо быть без покрытия.

Типоразмеры данных фитингов могут различаться по форме (в виде прямого соединителя, тройника, угольника, водорозетки и т. д.) и габаритами подсоединяемых труб (диаметром и толщиной стенок труб).

Резьбовые обжимные адаптеры

Это разновидность латунного обжимного фитинга, в составе которого вставной штуцер, обжимная гайка и цанга (разрезное латунное кольцо или разрезная втулка).

Такие фитинги применяют как соединительные элементы для прикрепления трубы к выходу коллектора, радиатора, трубопроводной арматуре.

Типоразмеры резьбовых адаптеров отличаются по:

• Типу присоединяемых труб. Как и все фитинги латунные обжимные, адаптеры предназначены для соединения металлопластиковых труб и имеют некоторые отличия в конструкции, по сравнению с фитингами для РЕХ труб.
• Размеру присоединяемой трубы (диаметру и толщине стенки).
• Размеру и типу резьбы обжимной гайки (дюймовой и метрической).
• Виду уплотнения присоединяемого патрубка: конусному или плоскому.

Резьбовой адаптер с конусным уплотнением применяют при соединении к выходному патрубку, имеющему наружную резьбу и обратный конус, проточенный изнутри. С помощью конусного резьбового адаптера герметично присоединяют полиэтиленовую или металлопластиковую трубу, так как конус адаптера имеет дополнительные уплотнительные кольца, плотно входящие в обратный конус патрубка.

Чаще всего используют подключение с конусным уплотнением по стандарту Евроконус (ЕК). Евроконус отличается параметрами выходного присоединяемого патрубка 3/4″ НР (размер наружной резьбы), следовательно, обжимная гайка адаптера характеризуется размером 3/4″ ВР.

Существуют обжимные конусные адаптеры размером 1/2″, но они не являются евроконусом.

Особенности монтажа и обслуживания обжимных фитингов

Фитинги латунные обжимные пользуются постоянным спросом за счет простоты монтажа, для которого не нужны особые навыки и дорогие инструменты. Для монтажа компрессионных фитингов понадобятся стандартные гаечные ключи, труборез, калибратор и фаскосниматель. Калибратор и фаскосниматель используют для подготовки трубы к установке. Штуцер фитинга имеет уплотнительные кольца

Важно не повредить их, когда будете надевать трубу на штуцер. Для этих целей следует предварительно выровнять форму трубы и удалить фаску с ее внутренней стороны.
Посредством компрессионного фитинга осуществляют разборное соединение

Латунные обжимные фитинги можно использовать многократно. При этом следует сменить разрезное кольцо на новое.
Обжимное соединение через некоторое время слабеет, в целях профилактики следует периодически его подтягивать. Именно поэтому использование компрессионных фитингов возможно только для открытой трубной развязки.

Читайте материал по теме: Как подобрать комплектующие для труб

Пуш-фитинги

Пуш-фитинги соединяются без использования специального дорогостоящего инструмента. Пуш-фитинги имеют такие преимущества:

• Экологически чистый материал;
• Легкость монтажа;
• Нет необходимости в использовании специального инструмента;
• Не требуют обслуживания в процессе эксплуатации;
• Могут монтироваться в труднодоступных местах.

Производят детали из таких материалов как:

• Сталь;
• Чугун;
• Латунь;
• Бронза;
• Полиэтилен;
• Металлопластик.

Устройство пуш-фитинга

Пуш-фитинги — новшество на рынке строительной продукции. Это самая уникальная и перспективная разновидность соединительных элементов для полимерных трубопроводов.

Одними из лучших соединительных изделий считаются бронзовые фитинги. Это экологически чистый сплав, который благодаря толщине стенок и своим антикоррозийным свойствам стал незаменимым атрибутом в газопроводах и водоснабжении.

Латунные фитинги являются обязательным элементом при проведении систем водопровода и отопления. Благодаря специальному покрытию, латунные фитинги имеют высокую устойчивость к коррозии, они не окисляются в процессе работы трубопровода.

Важной деталью при проведении сантехнических работ являются фитинги хромированные. Благодаря свойствам металла окисление практически невозможно

Согласно нормативным документам маркировка дюймовых деталей может указываться как фут.

Типы переходников из латуни

Латунные фитинги представляют собой соединители гибкого типа. Соединить трубы «плотно» с их помощью невозможно. Латунь можно сваривать, но нельзя. Адаптер просто расплавится под действием электрической дуги.

Что касается вида, то их всего два:

• резьбовой;
• без резьбы.

Примером последнего является переходник для латунной трубы, с помощью которого соединяются прорезиненные изделия одинакового или разного диаметра. Его часто используют газосварщики, которые таким образом удлиняют трубы.

Латунный фитинг

Есть так называемый фитинг из латуни, он же переходник. С одной стороны, в его конструкции есть патрубок для трубы, с другой – внутренняя резьба, с помощью которой он соединяется с трубой.

Одна из его разновидностей – переходной кран из латуни. Это стандартный латунный шаровой кран с двумя разными соединениями. Есть три варианта:

• оба соединения предназначены для гибких труб;
• один для резьбового соединения, другой для гибкого шланга;
• оба резьбовые.

Подключение простое. Труба надевается на патрубок и фиксируется хомутом. Есть разновидность, в которой используется обжимная гайка. Он является дополнением к основному дизайну.

Вариант обжима

Классификация и виды

Фитинги в первую очередь подразделяются на детали под пайку и для монтажа без применения сварки — резьбовые, компрессионные, пресс- и пуш-фитинги. Для пайки применяют чисто медные изделия, для иных фитингов используют бронзу или латунь. Латунь и бронза тверже и прочней меди, поэтому детали из них лучше сохраняют форму, в том числе и геометрические размеры резьбы.

Фитинги под пайку

Капиллярная пайка обеспечивает самое надежное и герметичное соединение труб. Поэтому ее выбирают в труднодоступных местах или там, где требуется особая надежность (например, в трубопроводе теплого пола). Выбирают еще и потому, что они самые компактные и недорогие из всех видов фитингов.

Конструктивно элементы под пайку — трубочки и тройники простой формы, с диаметрами, чуть большими диаметрам соединяемой заготовки.

Резьбовые

Резьбовые соединительные элементы монтируются в систему с помощью наружной либо внутренней резьбы.

Разновидностей резьбовых изделий довольно много:

• Заглушки.
• Отводы 90 и 135°.
• Муфты для соединения труб (с внутренней резьбой, иногда с 2 накидными гайками).
• Крестовины и тройники; бывают с наружной резьбой либо с накидными гайками.
• Сгоны — трубки с наружными резьбами, муфтами и контргайками.
• Накидная гайка-американка.
• Ниппель —элемент для соединения с двумя резьбами и шестигранником под гаечный ключ посредине.
• Штуцер — элемент с «ершом».
• Врезка.
• Футорка — соединительный элемент для перехода с диаметра на диаметр, имеет внутреннюю и наружную резьбу.
• Эксцентрик — для монтажа смесителей.

На медных трубах резьбовые элементы соединения применяются очень редко по причине сложности выполнения резьбы на меди — медные конструкции пластичны и имеют тонкую стенку, резьба ослабляет трубу и уменьшает прочность места соединения и всей системы.

Самодельный фитинг

Самодельный фитинг

Для частных домов или загородных дач такое решение вполне приемлемо. Самодельный примитивный фитинг представляет собой отрезок обычной полипропиленовой трубы, на которую плашкой нарезана резьба.

Это позволяет монтировать деталь без использования паяльника, как обычные латунные резьбовые фитинги. Испытание таких систем под давлением показали, что они свободно могут выдерживать давление в 16 атм. Но не стоит такие системы нагружать давлением превышающим 4 атм, что вполне приемлемо для частного дома или дачи.

Соединение полиэтиленовых труб

Качественное соединение трубопроводов из ПЭ выполняется двумя способами:

• Разъемным. При этом соединении происходит обжим изделий компрессионными фитингами, или с использованием стальных фланцев. Для выполнения процесса правильно, существует специально разработанная инструкция.
• Неразъемным. Этот процесс выполняется сваркой встык или муфтовой сваркой. Для соединения деталей с трубопроводом применяются сварные фитинги, которые называются сегментными, и состоят они из отдельных секций полиэтиленовых труб. Сварные фитинги используются для соединения труб в местах их разветвления. Трубопроводы с сегментными фитингами, применяются для транспортировки воды, и других жидких, и газообразных составов.

Муфтовая сварка производится с электросварными фитингами, образец которых можно видеть на фото.

Фитинг для водоснабжения

Технология «электроплавлением», при которой используются электросварные фитинги, самый распространенный способ сварки полиэтиленовых труб. Электросварные муфты устойчивы к коррозии, к воздействию вредных химических веществ, ударопрочные, имеют большой срок службы.

Как правильно стыковать трубы с электросварным фитингом, показывает видео в этой статье.

Соединение чугунных и полипропиленовых трубопроводов

Полипропиленовые трубы — это отличная замена чугунных и стальных изделий в системах водоснабжения горячей и холодной воды и отопления.

Соединения ПП изделий выполняется двумя способами:

• С применением компрессионных фитингов, которые позволяют соединить ПП трубы без сварки. Монтаж выполняется при помощи обжимного и резинового уплотнительного колец, что создает высокую герметичность соединения всех узлов.
• Диффузной сваркой. Это выполняется в раструб или встык, что более эффективно.

Чугунные аксессуары изготавливаются литьем по соответствующим ГОСТам, и используются для соединения водо- и газопроводных систем. Чугунные узлы используются при монтаже отопительных систем, бытовой техники. Соединяются чугунные элементы раструбным, или безраструбным способами.

Организация водопровода в частном доме, начинается с выбора качественных водопроводных труб, и подбираются фитинги для внутреннего водоснабжения. Затем выполняются работы с ними, склеивание или сварка, монтаж водопровода, чтобы обеспечить качественную подачу воды.

Материалы, для сооружения системы водопровода, следует выбирать так, чтобы с ними было легче справиться самостоятельно.

Как монтируются фитинги латунные обжимные для полиэтиленовых труб

Действия, которые выполняют перед тем, как собрать трубопровод:

1. Для начала следует нарезать трубы ПНД на отрезки для конкретных участков.
2. Заготовить фитинги латунные обжимные необходимой конфигурации для соединения отдельных отрезков.
3. Расположить элементы трубопровода в нужном порядке.

Если вы уверены, что все элементы находятся на своих местах, можно приступать к сборке. Система соединения труб с помощью латунного обжимного фитинга одна и та же для любой конфигурации трубопровода.

Установка латунных обжимных фитингов на трубу ПНД осуществляется в определенном порядке:

• после нарезки отрезков труб, их концы следует тщательно очистить;
• нанесите метку, которая позволит понять, что труба входит в фитинг до упора;
• смажьте конец трубы, чтобы обеспечить легкое вхождение в фитинг;
• отвинтите накидную гайку латунного обжимного фитинга на 3-4 оборота;
• вставьте трубу в соответствии с указанной меткой;
• затяните гайку.

Последовательность использования деталей при монтаже латунного обжимного фитинга вы видите на фото, расположенном ниже:

Специалисты рекомендуют отвинтить накидную гайку полностью, чтобы быть уверенным в герметичности соединения в процессе установки каждой отдельной детали трубопровода. Это обусловлено тем, что если осуществить почти полный разбор соединяющего узла, вы убедитесь в следующих важных моментах:

все внутренние элементы латунного обжимного фитинга расположены на своем месте и находятся в рабочем состоянии (особое внимание уделите резиновому кольцу);
при окончательной сборке вы сможете осуществить визуальный контроль правильности расположения каждого кольца.

Читайте материал по теме: Муфты для металлических труб

Преимущества латунных фитингов

Существуют фитинги, изготовленные из разных материалов (чугун, медь, полипропилен и другие). Каждый из них имеет свои достоинства и недостатки. По сравнению с аналогичными комплектующими, изделия из латуни отличаются такими преимуществами:

1. Длительный срок эксплуатации. Благодаря прочности материала латунные фитинги способны стойко переносить сложные условия постоянной влаги, перепадов температур и различного давления. Даже по прошествии нескольких десятков лет они не распадаются и не трескаются.
2. Высокая устойчивость и пластичность делают латунные детали невосприимчивыми к высоким и низким температурам. Их активно применяют при монтаже систем горячего водоснабжения.
3. Широкий выбор различных моделей и размеров делает фитинги из латуни универсальными. С их помощью монтируют магистрали по сложным проектам с использованием труб разного сечения, быстро подключают все виды сантехнического оборудования даже в отдаленности от центральной ветки водопровода. Кроме того, можно выбрать хромированные, никелированные или полированные детали, что расширяет эстетические возможности исполнения.
4. Ковкость латуни существенно облегчает процесс производства и монтажа. При этом не теряются прочностные характеристики изделий. С этим связана доступная цена комплектующих.
5. Благодаря грамотному конструированию деталей получается герметичное соединение даже без использования дополнительных уплотнителей.
6. Среди всех металлов латунь обладает самыми высокими антикоррозийными свойствами, благодаря которым ей не страшна ржавчина и химическое воздействие. Это не только делает срок эксплуатации максимально длинным, но и дает гарантию доставки чистой питьевой воды.

Основные технические характеристики

«Техарматура» реализует соединительные элементы, технические характеристики и свойства которых соответствуют установленным ГОСТам. У нас вы купите латунные фитинги, для которых характерны:

• Чистые наружные и внутренние поверхности, позволяющие быстро проверить детали на наличие дефектов.
• Чистая и гладкая поверхность резьбы без заусенцев, рисок, острых кромок и других дефектов.
• Отсутствие раковин, трещин, инородных включений, остаточного напряжения.
• Соответствие фактических размеров, указанным в сопроводительной документации.
• Полная герметичность под действием пневматического или гидростатического давления (в пределах максимально допустимых значений).

Соединительная арматура изготавливается по утвержденной технологической документации, согласно актуальным госстандартам. Современные технологии минимизируют риск возникновения дефектов при производстве, а поэтапный контроль качества исключает попадание бракованных изделий к покупателю. Производитель снабжает каждую партию изделий паспортом, который подтверждает их надлежащее качество.

Разновидности, типы и размеры фитингов

Для того чтобы максимально полноценно обеспечить возможность создания разветвленных магистралей, которые только в теории могут быть прямыми и непрерывными, требуется наличие широкого ассортимента фитингов. Чаще всего в сантехнике используют следующие разновидности:

1. отводы (позволяют отклонить трубопровод на определенный угол);
2. тройники (соединяют 3 разных отрезка под прямыми углами в одной точке);
3. крестовины (сращивание 4 нитей);
4. заглушки (предназначены для перекрытия прохода в определенном месте);
5. муфты (помогают нарастить короткие отрезки, соединить 2 прямых участка между собой);
6. переходы (похожи на муфты, но служат для стыковки труб разных диаметров);
7. штуцеры (подключение вспомогательных участков к основной линии);
8. ниппели (патрубки с резьбовой нарезкой с обоих концов).

Латунные фитинги для ПНД, в силу своей уникальной конструкции, содержат несколько дополнительных элементов – уплотнительную юбку со специальной внутренней нарезкой и наружную гайку. Такое решение, благодаря обжиму трубы снаружи с одновременной ее фиксацией на ниппеле, позволяет выдерживать перепады давления, обеспечивая отсутствие протечек в соединяемых узлах.

По способу монтирования фитинговые соединения подразделяются на резьбовые, обжимные, фланцевые и сварные. Для каждого из этих видов предусмотрен свой особенный тип соединения, взаимозаменяемость между ними исключена.

Виды латунных фитингов по применению

Как уже было сказано выше, ассортимент фитингов, в состав которых входит латунь, очень широк и разнообразен, как и сфера их использования. Среди главных типов можно выделить: тройники, муфты, ниппели и соединительные детали других видов, которые применяются при монтаже труб.

Из латуни производится масса разновидностей фитингов, которые позволяет решить любую задачу при монтаже водопровода

Отводы — с помощью этого вида фитингов осуществляется соединение, которое изменяет положение труб в рабочем интервале от 45 до 120°.

Тройники— этот вид фитингов позволяет осуществить соединение трёх труб, из которых одна располагается перпендикулярно к двум другим. Благодаря тройнику можно ответвить участок трубопровода от главной магистрали.

Крестовина— фитинг, который сцепляет между собой 4 трубы, после чего они оказываются расположенными друг к другу под углом 90°.

Сгоны— это части труб небольшого размера, имеющие наружную резьбу на одном из своих концов. Используются для наращивания длины трубы, что обеспечивает её соединение с оставшимися частями трубопровода. Длины латунных сгонов — 100, 150, и 200 мм. Встречаются сгоны и с меньшей длиной – их называют «бочонками».

«Американка» — это более удобная вариация сгона. В ней для стыковки труб используют накидную гайку. Варианты такого типа фитингов достаточно разнообразны и отличаются по форме.

Заглушки— латунные детали, которые обеспечивают герметичную закупорку трубы на одном из её концов.

Штуцер— объединяющая деталь. Резьба нанесена на один ее конец.

Ниппель— резьбовая деталь, соединяющаяся с трубами и штуцерами. Резьба расположена на наружной стороне с обоих концов.

Футорка — применяется для установления на трубопровод разнообразных приборов, выполняющих измерительные функции. Этот вид фитинга в большинстве своём используют при монтаже труб, которые входят в системы горячего водоснабжения и отопления. Является втулкой с наружной резьбой на одном конце и внутренней на другом.

Фитинги из латуни рекомендуют использовать с соблюдением технических параметров эксплуатации. Температура среды в трубопроводе, в который входит фитинг, не должна превышать 2000 градусов. Помимо этого, ограничения распространяются и на давление внутри труб. Нормальный показатель давления для системы из ПНД, стальных или металлопластиковых труб, в которую включены латунные части, не должен превышать 20 бар без учёта пара и 10 бар в том случае, если по трубам проходит пар.

При покупке следует обращать внимание на внешний вид фитинга, наличие товарного знака и маркировки

Припои и флюсы: классификация и методы выбора

Для получения хороших результатов пайки обязательно применяются добавки в виде флюсов и различных припоев. Припоем называется определённый металл, который после его расплавления проникает в металлы, подготовленные для пайки.

Только в крайнем случае, если паяют детали, на которых не лежит большой ответственности за весь агрегат, и нет высоких требований к прочности, применяют обычные сплавы олова со свинцом. Современные припои классифицируются следующим образом:

• По температуре плавления. Они бывают мягкие с температурой плавления достигающей 400°C; полутвёрдые с температурой плавления олова и твёрдые. Температура плавления твердых припоев превышает 500 °C.
• По типу расплавления. Припои, которые расплавляются в процессе пайки полностью или частично.
• По способу получения припоя. Производятся готовые припои, и припои которые образуются в процессе пайки. Такая пайка называется контактно – реактивная.
• По перечню химических элементов, добавленных в состав. Таких элементов применяется достаточно большое количество. От распространенных металлов цинка, олова, алюминия, до редкоземельных металлов галлия, индия, палладия.
• По технологии изготовления припоя. Они бывают: проволочные, штампованные, катанные, литые измельчённые.
• По виду припоя. Их производят в виде проволоки, готового порошка, в виде ленты и отдельных листов, в форме таблеток и готовых к применению закладных деталей.
• По способу образования флюса. Припои делятся на две большие категории: флюсуемые и так называемые самофлюсующиеся.

Припои, так же как и латунь, маркируются заглавными буквами и цифрами. По маркировке можно определить для какой латуни предназначен конкретный припой. Например, если необходимо спаять деталь из латуни, в которой большой процент меди, то предлагается использовать припой марки ПСр12 или ПСр72. Этот припой в своём составе содержит большой процент серебра. Если в латуни присутствует большой процент цинка, то целесообразно использовать припой ПСр40. Поэтому, чтобы получить надёжное соединение после пайки, необходимо понимать, какие нагрузки возлагаются на ремонтируемую деталь. Если деталь стационарная и не несёт больших вибрационных нагрузок (например, элементы сантехники) можно смело применить припой мари ПМЦ. Если же необходимо обеспечить прочное соединение применяют специальные твёрдые припои, такие как L-CuP6. Этот припой имеет очень высокую температуру плавления – 730 °С. Чтобы правильно выбрать марку припоя, можно воспользоваться следующим методом:

• Определить температуру плавления деталей, которые планируется спаять.
• Уточнить коэффициент температурного расширения. У латуни, которую планируется паять и припоя он должны быть очень близким.
• После пайки припой не должен снижать механические характеристики отремонтированной детали.
• Припой должен образовывать с основной латунной деталью гальваническую пару. Если этого не обеспечить будет быстро происходить процесс коррозии.
• Свойства припоя должны соответствовать всем техническим и эксплуатационным характеристикам.
• Припой должен обеспечивать в процессе пайки хорошую смачиваемость основной детали.

 Флюсом называют специальное вещество, которое позволяет подготовить поверхность металла, то есть, снять с неё образующийся налёт окисла, жирные и водяные пятна. Без применения флюса качественно спаять латунную деталь невозможно. Флюсы подбираются в зависимости от химического состава латуни. Опыт показывает, чтобы качественно спаять детали из распространенных марок латуни ЛС59 и Л63 достаточно иметь флюс, состоящий из хлористого цинка, растворённого в борной кислоте. Если необходимо спаять латунь, в составе которой имеется свинец и кремний (например, марка ЛКС80), то необходим флюс, имеющий соединения фтора и калия. Их также растворяют в борной кислоте, или буры. Подобный флюс для пайки можно приготовить и в домашних условиях, используя соответствующие элементы в требуемом процентном соотношении. Сегодня промышленность предлагает готовые флюсы для паяния латуни. К ним относятся: флюс «Бура»; флюсы ПВ-209 и ПВ-209Х.
