Как выполняется обвязка котла полипропиленом: правила сооружения пп-контура

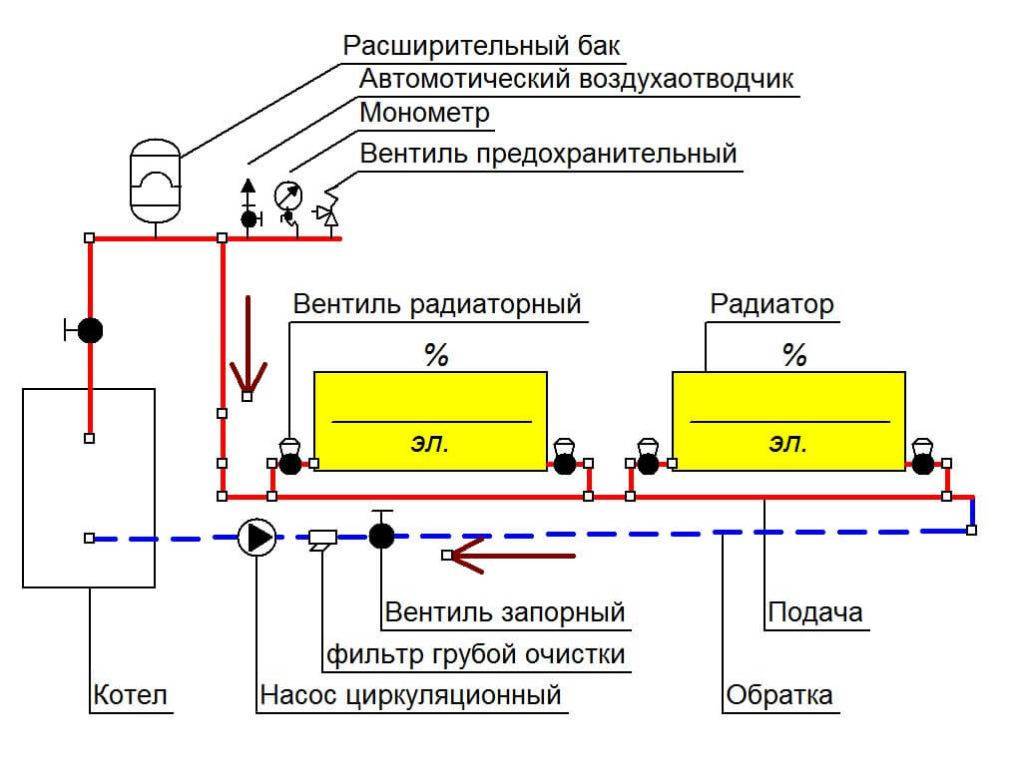

Схема обвязки с котлом

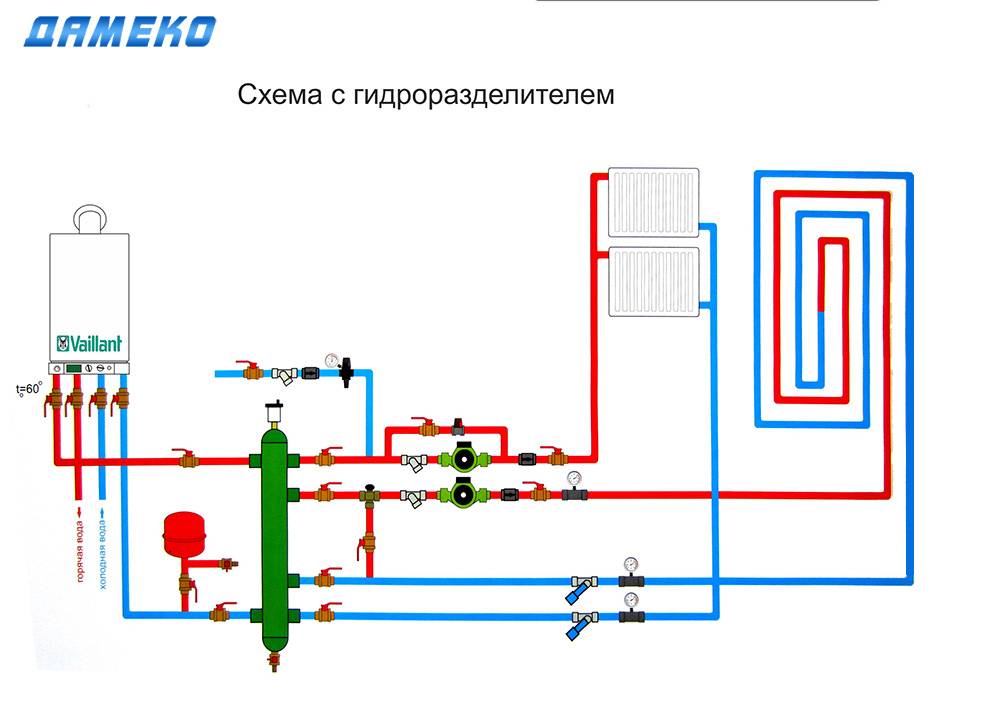

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно

При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Как добиться естественной циркуляции?

Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:

• Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
• Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
• Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
• Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра

Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.

Месторасположение котла в отопительной системе

Основным элементом в отопительном контуре является нагревательный агрегат. Схема, согласно которой будет выполняться обвязка отопительного котла, во многом зависит от типа этого прибора.

Главное правило монтажа напольных моделей, изображенных на фото — их нельзя помещать в наивысшей точке разводки труб. Если это условие не выполнять, тогда в котле без устройства отвода попавшего воздуха будут образовываться воздушные пробки. Трубу подающей магистрали, которая выходит из агрегата, в данном случае следует размещать строго вертикально.

О том, что в модель электрического или газового котла вмонтирован автоматический воздухоотводчик, говорит наличие в его нижней части патрубков, к которым подсоединяют подающую трубу и обратку. Обычно их устанавливают в электрическое или газовое настенное оборудование (про

Составляющие и компоненты

Набор и количество составляющих компонентов могут варьироваться в зависимости от того, какой вид системы предполагается использовать.

В системе может применяться естественная или гравитационная, а также принудительная и смешанная циркуляция.

Естественная или гравитационная циркуляция

Такая система выгодно отличается простым монтажом, доступностью всех составных компонентов, а также возможностью выполнить установку всего оборудования самостоятельно:

  Недостатки такой системы представлены значительными габаритами составляющих, что может негативно сказываться на внешнем виде, а также инертностью или медленным прогревов.

Принудительное перемещение теплоносителя

Преимущества такой системы заключаются в высокой скорости прогрева используемого теплоносителя и более экономичном расходе источника питания.

Такой вариант позволяет увеличивать протяженность отопительного контура для обустройства системы водяных теплых полов.

Составляющие обвязки такой системы с принудительной циркуляцией следующие:

• любой вариант отопительного котла (про настенные накопительные газовые водонагреватели написано здесь);
• металлические или полипропиленовые трубы;
• расширительный мембранный бачок (гидроаккумулятор для отопления), позволяющий поддерживать статичный уровень давления во всех контурах;
• отопительные радиаторы любого типа;
• краны Маевского (как пользоваться), которые могут дополнять встроенный в котёл сбросной воздушный автоматический клапан;
• фитинги и краны (шаровые, муфтовые, стальные — написано здесь), выбор которых зависит от материала используемого трубопровода;
• отдельный циркуляционный насос при отсутствии такого устройства, уже встроенного в отопительный котёл;
• гидравлическая стрелка, позволяющая в условиях лучевой схемы расположения сбалансировать давление и обеспечить равномерный прогрев радиаторов;
• манометр, которым, чаще всего, уже снабжены современные котлы, но при отсутствии встроенного устройства приобретается отдельно и монтируется в непосредственной близости от оборудования;
• коллектор на подачу теплоносителя, от которого выполняется разводка контуров.

Недостатки представлены относительно высокой стоимостью монтажных работ, определенной сложностью обслуживания и невозможностью функционирования отопительной системы при отсутствии электроэнергии.

Смешанная перекачка

Такая циркуляционная система отопления предполагает выполнение установки следующими способами:

• врезка насоса производится в параллельном расположении основному, не размыкаемому контуру. Пара кранов устанавливается на подводы к прибору, под которым, обязательно, монтируется на основную трубу запорная арматура;
• механизм обеспечения работы в автоматическом режиме предполагает установку обратного клапана (байпаса).

  Как правило, второй вариант системы монтируется только на металлических трубопроводах.

Правила выбора конкретного способа

При выборе типа обустройства отопительной системы, нужно ориентироваться не только на личные предпочтения, но и на спектр задач, которые должны быть решены в результате монтажа контура:

1. небольшую по площади загородную недвижимость, лучше всего, самостоятельно оборудовать при помощи простейшей гравитационной отопительной системы;
2. в коттеджах, где предполагается обустройство водяных полов и индивидуального горячего водоснабжения, потребуется применять более сложную схему обвязки отопительного котла с использованием специальных функциональных приборов.

Особенности обвязки в зависимости от типа котла

Вариант обвязки настенных котлов

В отопительном контуре ключевое место занимает генератор тепла. В связи с этим схема обвязки будет зависеть от типа отопительного котла.

Обвязка настенного котла не вызывает проблем, так как настенное отопительное оборудование (газовое или электрическое) поставляется с системой автоматического отвода воздуха.

Убедитесь, что, в нижней части корпуса котла имеются соответствующие патрубки.

Для обвязки напольного котла при обустройстве полипропиленовой магистрали необходимо следить за тем, чтобы генератор тепла не был самой высокой точкой разводки. Данным правилом особенно не следует пренебрегать, если в котле отсутствует система отвода воздуха. Кроме того, выходящий из котла подающий стояк располагаться строго в вертикальном положении.

Проигнорировав эти требования, вы добьетесь того, что в системе постоянно будут образовываться воздушные пробки.

Определение места котла в общей системе

Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.

Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку

О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.

Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя

Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией. они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.

Соединение полипропилена на сварке

Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.

Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.

Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.

Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).

При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).

Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.

Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.

Обвязка котла на примере прямой схемы

Рассмотрим этапы действий по обвязке котельного оборудования на примере наиболее распространенной схемы – прямой, но с циркуляционным насосом. Этапы работ будут следующими:

Монтаж устройств системы. Во время данного этапа выполняется установка всех запланированных батарей и радиаторов, раковин, душевых кабин и/или ванн, а также моек на кухне

Начинать с монтажа именно этих элементов важно для того, чтобы к моменту подсоединения контура отопления и ГВС все было готово. Самым важным фактором в данном случае является готовность к подключению линия отопления, так как основной контур горячего водоснабжения поддерживает работу «на выдачу» и в процессе использования может постепенно наращиваться.
Подключение предусмотренных труб

Радиаторы отопления в последовательном порядке соединяются друг с другом трубопроводом. Начало трубопровода следует подключить к линии выдачи котла, конец – к обратной. Во время подключения следует организовать максимальную герметичность всей системы трубопроводов, а также ее целостность.
Подключение системы горячего водоснабжения. На данном этапе производится установка трубопровода и его подключение к специальному патрубку, который предусмотрен в конструкции котельного агрегата. Через предназначенные для целей подключения тройники через разрыв осуществляется подключение отводов для кранов и смесителей. Специалисты рекомендуют оснащать каждый отдельно взятый смеситель шаровыми отсекающими кранами.
Подключение котельной установки к основной линии питания – то есть к холодному водоснабжению.
Осуществление пробного запуска системы, проверка ее герметичности, а также качества функционирования вместе с целостностью проведенных труб. В случае обнаружения неисправностей и ошибок в работе, требуется их устранить путем остановки системы и слива теплоносителя – воды вместе с переналадкой и новым запуском контура или контуров.

Эффективная, правильная, долговечная и безопасная работа всей отопительной и ГВС системы не только обеспечит требуемый уровень комфорта проживания в загородном доме, но также снизит затраты на обслуживание, продлит срок службы оборудования и будет гарантировать максимально продуктивную работу инженерных сетей дома.

Какие трубы использовать

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

• для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
• к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
• к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.

Отдельные узлы системы расположены таким образом:

Бак рекомендуется установить выше всех остальных элементов.
Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла)

Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
Котел необходимо опустить максимально низко

Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

• Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
• В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

Преимущества полипропиленового варианта

Полипропилен широко используется для изготовления обвязки, что объясняется его весомыми преимуществами, такими как:

• Простота монтажа – для его выполнения нужен специальный паяльник и запас ключей.
• Скорость работ – разводка отопительной системы всего дома изготавливается за 1–7 дней.
• Устойчивость к нагреванию – обеспечивается слоем тепловолокна, создающего своеобразный каркас и защищающего трубу от расширения при прохождении теплоносителя.
• Минимальная теплопроводность, в результате которой тепло, подающееся от котла к радиатору, не теряется.
• Стойкость к отложениям – из-за гладкости внутренней поверхности труб, которая отвечает ещё и за быструю циркуляцию теплоносителя.
• Большой срок эксплуатации, который составляет 40 лет. Материал выдерживает давление до 25 атмосфер.

Выбор полипропиленовой трубы для обвязки котла

Выбор типа трубы зависит от ее назначения, а именно, от давления теплоносителя и его температуры:

• трубы PN10 – используют в системах холодного водоснабжения с температурой воды до +20 градусов, а также при устройстве теплых полов с температурой рабочей среды не выше 45 градусов; это тонкостенный вариант труб, выдерживающий давление в пределах 1 МПа;
• трубы PN16 – применяют при разводке трубопровода холодного водоснабжения с повышенным давлением в системе, а также в трубопроводах центрального отопления с пониженным давлением в системе;
• трубы PN20 – универсальные изделия, применяемые как для холодного, так и для горячего водоснабжения (с температурой в системе до +80 градусов); выдерживают номинальное давление в 2 МПа;
• трубы PN25 – изделия, укрепленные армированием алюминиевой фольгой и применяемые при устройстве водопроводов подачи горячей и холодной воды с номинальным давлением до 2,5 Мпа.

Если у вас жидкотопливный котел, вам пригодится статья об универсальных горелках на жидком топливе.

Пропиленовые трубы имеют различную структуру:

Армирование сплошным листом алюминия и перфорированным листом алюминия. Он наносится на внешнюю поверхность трубы.

• Алюминиевое армирование находится между внутренним и внешним слоем полипропилена.
• Армирование стекловолокном также производится между слоями полипропилена.
• Армирование композитом – это смесь полипропилена со стекловолокном.

Самым подходящим видом полипропилена для отопления являются трубы с композитным армированием.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

ЧИТАТЬ ТАКЖЕ: Как Подключить К Твердотопливному Котлу Полипропиленовые Трубы

• группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
• расширительный бачок;
• циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

• с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
• с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Подключения твердотопливных котлов.

Котлы этого типа не имеют опции регулирования подачи тепла. Сгорание топлива происходит непрерывно, поэтому в случае отключения подачи электричества отключится насос, который отвечает за принудительное движение теплоносителя. Но, нагрев будет продолжаться, и давление расти, в итоге этот процесс выведет из строя всю систему.

Чтобы не допустить таких ситуаций предусмотрено несколько видов аварийных схем, которые позволяют сбрасывать лишнее тепло:

• Аварийная подача холодной воды;
• Подключение насоса к аккумуляторным батареям или генератору;
• Наличие гравитационного контура;
• Дополнительный аварийный контур.

Необходимые инструменты для работы

Для обвязки котла отопления полипропиленом вам понадобится:

• рулетка;
• соединительные элементы: хомуты, фитинги, шаровые краны и т.д;
• специальные ножницы для полипропиленовых труб (можно самые дешевые);
• сварочный аппарат, предназначенный для работы с пластиковыми трубами.

Сварочный аппарат – достаточно дорогостоящее оборудование, обычно его берут в аренду. Главное назначение такого аппарата заключается в нагреве внутренней и наружной части трубы до нужной температуры, чтобы можно было изогнуть трубу до нужно формы. В комплект поставки должны входить различные насадки.

Виды и характеристика трубных изделий для системы отопления

Полипропиленовые трубопроводы подразделяются на 4 категории:

1. PN 10 – трубы с тонкой стенкой, для сред низкого давления не более 1 атм и Т до 45 С, в системе отопления котлов практически не используются, разве в канализационных низкотемпературных самотечных линиях или низкотемпературной конструкции «теплый пол».
2. PN 16 – немного лучшее качество, Т до 60С, а давления -1.6 атм, но все же для котлового агрегата с выходом среды до 95 С – материал не годится.
3. PN 20 – имеет технические характеристики Т до 80 С, а давление среды до 20 атм, могут использоваться в схемах горячего водоснабжения или низкотемпературном отоплении небольших по площади одноэтажных построек.
4. PN 25 – с температурой среды до 95 С и давлением до 25 атм допустимы для использования в практически любой отопительной системе, кроме работающих на паре и конденсате.

Кроме маркировки, необходимо учитывать коэффициент теплового расширения труб, поскольку трубы нагреваясь очень сильно удлиняются, без учета этих свойств, новая смонтированная система при первом запуске, будет деформирована с образованием многочисленных утечек. Проблему решают двумя способами — монтируют компенсационные петли, снижающих удлинение и применение труб с армирующим слоем. Этот вариант реализован в трубах PN 25.

Трубы PN 25, армированные стекловолокном

Фольгированный слой не соприкасается с водой, в связи, с чем на них не оказывает влияние коррозионные процессы, при этом уменьшает коэффициент теплового расширения практически вдвое.

Есть еще более эффективный вариант PN 25, хоть он немного дороже, с армирующим слоем из стекловолокна, который сводит, практически на нет, все тепловое расширение.

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
