Указатели на схемах
Один из них ГОСТ Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки; Однолинейная.
Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.
Таблица 1. Эти устройства могут быть с нулевым нейтральным положением. Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.
Степень защиты подобных элементов маркируется специальными символами: Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением.
Трехклавишные изделия осуществляют контроль комбинированным освещением, группами лампочек в многоуровневой люстре, а также служат для включения отдельных бытовых приборов Переключатель на два направления используются при проектировании сложных схем по управлению светом из нескольких мест. Условные знаки для влагозащищенных розеток На чертежах используют такие условные обозначения защищенных от влаги розеток: одинарные с одним полюсом; одинарные с одним полюсом и заземлительным устройством. Весь блок предназначен для скрытой установки. Это удобно, например, при освещении длинных коридоров или лестничных пролетов, когда включив свет в начале, можно выключить его в конце.
Основные стандарты, определяющие условные изображения на схемах электропроводок
Во втором — защита от пыли и безопасная работа под слабыми струями воды. Весь блок предназначен для скрытой установки.
Соответственно и условные обозначения приняты для них различные. Условные обозначения на схемах,обозначение розеток,выключателей,оборудования Вступление Здравствуйте Уважаемые читатели! Для домашних электросетей в этом нет необходимости. На ней нанесены дополнительные чёрточки. Итак, первый из них блок розетка выключатель.
К этому проводу присоединены дополнительные клеммы. Кроме кабельных линий, в ней наносится множество других условных знаков. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств.
Установка розеток. Как правильно
Обозначение блоков
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:
Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:
Блок скрытой установки из одного выключателя и одной розетки.
Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.
Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

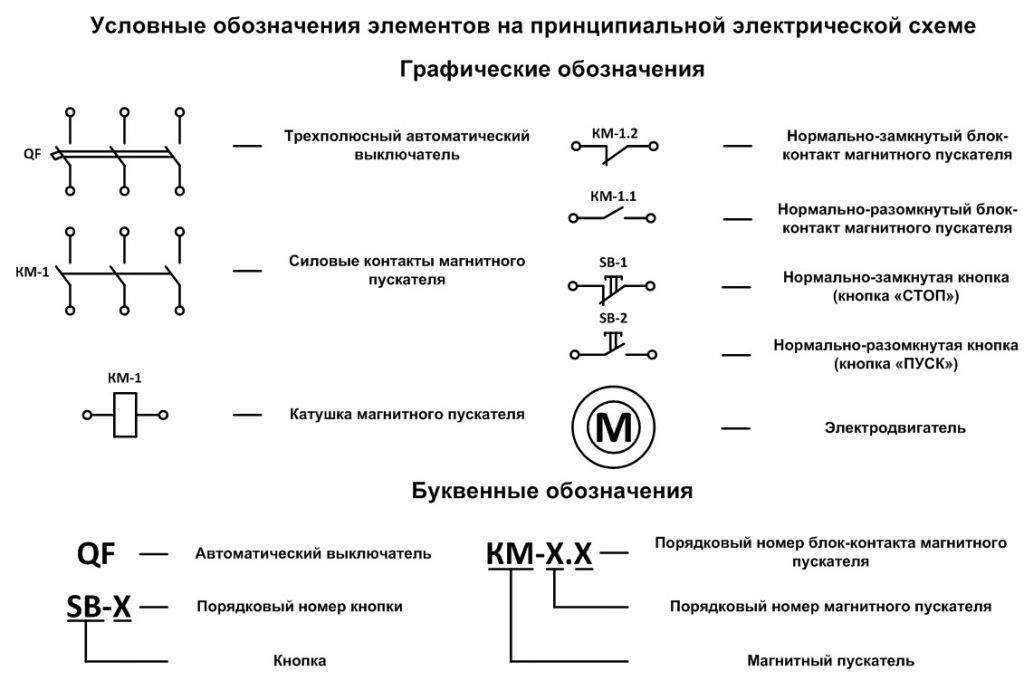

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка): гнездо штырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Обозначение розеток на чертежах
На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.
- На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
- Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
- На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.
Другие конструкции розеток обозначаются по такому же принципу.
В них также имеется полукруг с отходящими контактами.
- Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
- Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
- На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.
Основные виды розеток
Электрическая розетка (штепсельная розетка) представляет собой устройство, которое позволяет быстро включить и отключить от сети различные приборы.
Основными ее элементами являются:
- контакты – обеспечивают соединение электросети и вилки;
- колодка – керамический корпус для контактов и креплений установочной коробки (подрозетника);
- корпус – выполняет декоративную и защитную роль.
В общем смысле слова изделие может выполнять и иные функции. Например, соединять и разъединять телефонную связь, радио, интернет и даже водоснабжение в сантехнических устройствах. Следовательно, конструктивных и функциональных разновидностей этого типа соединения существует множество.
Основные виды розеток, используемых в быту, разнятся:
- в зависимости от способа установки встречается накладная и встроенная;
- по количеству гнезд — одинарная или блок из двух, трех и более;
- по количеству соединений — с заземляющим контактом и без;
- по назначению — антенная, для телефона и интернета, для бытовых приборов, для мощной техники.
Простым и универсальным в установке является прибор накладного типа. Он не требует делать глубокие отверстия в стене, что удобно при временном размещении либо в помещениях промышленного назначения. Корпус вместе с колодкой крепится на нужную поверхность и подключается к открытой электропроводке.
Встраиваемый вариант установки имеет более эстетичный вид, т. к. основная часть изделия погружена в стену, а снаружи остается лишь защитный корпус. Таким образом, ничего не мешает восприятию интерьера помещения.
Проводка в этом случае скорее тоже скрытая. Для такого вида закрепления в стене вырезается цилиндрическое отверстие, в которое монтируется установочная коробка. Она надежно и безопасно фиксирует розетку в стене.
Вариант с двумя гнездами предназначен для соединения с сетью сразу двух штепсельных вилок. При скрытом монтаже колодка помещается в один подрозетник.
Для увеличения их числа (более двух) придется делать дополнительное отверстие в стене и объединить корпус одной рамкой, если предполагается скрытая установка. Если же модель накладная, то добавляются модульные колодки.
Современный вид розетки – с заземляющим контактом. Используется в сетях с заземляющим проводом, которые безопаснее сетей типа «фаза, ноль».
К этому проводу присоединены дополнительные клеммы. Они в первую очередь соприкасаются с подключаемой вилкой, что исключает поражение опасным напряжением и током неисправных бытовых электроприборов. А еще защищает аппаратуру от помех в сети и электромагнитных помех от других приборов.
Антенная не имеет в себе напряжения. Она служит для соединения телевизора с антенным кабелем. Внешним отличием является только вид входного отверстия в корпусе.
Для подключения к интернету и локальным сетям применяется компьютерная розетка. В нее же можно подключить и телефонный кабель.
Разъемы интернет и телефонного кабеля одинаковы по форме — RJ45 и RJ11/12 соответственно. Первый использует 8 контактов, а второй 4 или 6. Но для подключения к интернету через телефонную розетку придется применять модем, который использует соединение Dial-up.
Такие устройства могут выполняться в компактном корпусе или иметь вид обычного на 220 В. Для подключения телефона с разъемом старого образца придется установить розетку с соответствующим входом.
Нормативная база
ГОСТ 21.614-88
На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:
- ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
- ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
- IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.
В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.
Специфика обозначений в российских ГОСТах
ГОСТ 2.721-74
Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:
- 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
- 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
- 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.
Условно графическое обозначение
ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными на всей территории России.
Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:
- открытой установки;
- скрытой установки;
- влагозащищенные.
Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.
Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса
Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.
По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.
Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости
Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.
Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.
Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива
Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.
Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.
Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством
Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710
Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. При необходимости на поле схемы помещают соответствующие пояснения. Данный символ может использоваться для любых положений РО, указанных в пункте D. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Отдельные функциональные части допускается изображать в виде прямоугольников. Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначений. При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри их помещать УГО элементов. Буквенное буквенно-цифровое обозначение проставляют перед обозначением каждого провода, жгута, кабеля многожильного провода, электрического шнура , отделяя его знаком дефиса. Таблицу соединений следует помещать на первом листе схемы или выполнять в виде самостоятельного документа. Вполне возможно, в ближайшее время это вопрос будет урегулирован. При необходимости допускается вводить в таблицы дополнительные графы.
Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. Структура обозначений 2. Таблица 5. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами.
Порядковые номера элементам следует присваивать по правилам, установленным в 5. Характеристики входных и выходных цепей рекомендуется указывать в виде таблиц см. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. На схеме приводят характеристики входных и выходных цепей устройств и элементов или другие исходные данные, необходимые для выбора конкретных проводов и кабелей многожильных проводов, электрических шнуров , если при разработке схемы комплекса данные о проводах и кабелях многожильных проводах, электрических шнурах не могут быть определены.
На схеме допускается указывать тип элемента устройства и или обозначение документа основного конструкторского документа, стандарта, технических условий , на основании которого этот элемент устройство применен. Порядковые номера элементам следует присваивать по правилам, установленным в 5. Как читать электрические схемы
Обозначения одноклавишных и двухклавишных выключателей
На изображении вы сможете увидеть следующие выключатели:
Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение
- внешние;
- накладные;
- встраиваемые;
- внутренние.
Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.
На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.
Стандарты для обозначений
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку. Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные. Условно Графические обозначения на электрических схемах
Виды розеток по способу монтажа
Помимо видового исполнения, розетки различают по способу установки:
- со скрытой установкой (интегрируемые в стену);
- с открытой установкой (имеют свой корпус, который крепится к несущей поверхности);
- с наружной установкой (имеют защитный корпус с высокой пыле- и влагозащищенностью, предназначены для установки вне помещений).
В европейской системе маркировки электрического оборудования в зависимости от степени защищенности от проникновения пыли и влаги применяются две латинские буквы IP и двухзначное число. Первая цифра означает защиту от проникновения сторонних предметов, вторая – от проникновения влаги. Существуют значения от 0 до 9, чем больше цифра, тем лучше защита.
Обозначение блоков
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:
Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:
Блок скрытой установки из одного выключателя и одной розетки.
Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.
Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.
Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).
Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.
Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:
- Над мойкой и плитой.
- В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.
