Обогрев водостоков: монтаж системы обогрева кровли и водостоков своими руками

Стоимость

Компания PRO-ОБОГРЕВ» осуществляет монтаж системы обогрева кровли уже более 10-и лет. В штате только профессиональные сотрудники, имеющие все необходимые разрешения на электромонтажные работы. Наши цены максимально прозрачны и демократичны, а широкий ассортимент продукции позволяет подобрать комплектующие для монтажа с учетом всех пожеланий заказчика.

Наименование работ	ед. изм	Цена, руб.
Монтаж нагревательного кабеля в водосточной трубе	м	150
Монтаж греющего кабеля в желобе	м	от 200
Монтаж греющего кабеля на кровле	м	от 200
Выезд замерщика	шт

Посмотреть полный прайс-лист на обогрев кровли

Особенности системы обогрева на основе саморегулирующего кабеля

Если вы решили выполнить обогрев водостока саморегулирующимся кабелем, то для начала необходимо рассмотреть его особенности. Среди прочих минусов можно выделить быстрое старение полимерной матрицы, что негативно сказывается на мощности. Кроме того, стартовые токи превышают рабочий ток в 2 раза, эти данные необходимо соотносить с энергетической системой здания.

Если данный способ обогрева водостока используется в районе, где зима довольно сурова, то следует выбирать кабель скачкообразного изменения мощности. В этом случае удастся увеличить теплоотдачу, что предотвратит образование наледи. При необходимости снижения затрат на оборудование лучше использовать комбинированный обогрев водостока. В данном случае саморегулирующийся кабель устанавливается для водосточных труб, резистивный кабель – для желобов, а также водосливов. Если следовать такой методике, то экономия получится значительной.

Порядок монтажа системы антиобледенения

После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».

Подготовительный этап

Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.

Монтажные работы

Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:

1. Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.

   Сигнальные датчики устанавливают таким образом, чтобы обеспечить возможность их чёткого и своевременного срабатывания

2. Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
3. Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.

   Для крепления греющего кабеля можно использовать специальную перфорированную ленту

4. Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.

   Для монтажа и крепления греющего кабеля в водостоках длиной более 3 м используют металлический трос

5. Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.

   Подключение нагревательных кабелей выполняют в строгом соответствии со схемой коммутации и защиты

6. При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.

Видео: анимированная инструкция по монтажу нагревательного кабеля

Согласно СНиПу 3.05.06–85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.

Виды греющих кабелей, их достоинства и недостатки

Для обустройства надёжной системы антиобледенения используются два вида греющих кабелей:

• резистивные;
• саморегулирующиеся.

Далее рассмотрим особенности каждого из нагревателей и возможность их применения в том или ином месте кровли и водостока.

Резистивный нагреватель

Нагрев кабеля этого типа происходит за счёт омических потерь в жиле, которая имеет высокое сопротивление.

В зависимости от конструкции резистивный кабель может иметь одну или две нагревательные жилы

Тепловыделение современных резистивных нагревателей составляет до 30 Вт/м, при этом температура может достигать 250 °C. На разрезе хорошо видно внутреннее строение кабеля — металлический проводник, слой изоляции, медная оплётка и защитная оболочка. Кроме того, существует разновидность двухжильных кабелей с дополнительным токопроводящим элементом. Благодаря ему подключение может осуществляться с одного конца. Это значительно упрощает монтаж и удешевляет стоимость работ за счёт уменьшения длины цепей питания.

К достоинствам нагревателей этого типа относятся:

• простота конструкции;
• стабильность характеристик;
• эластичность;
• высокое удельное тепловыделение;
• относительно низкая стоимость.

Недостатками кабелей, работающих по принципу резистивного нагрева, являются:

• затруднённый монтаж системы, связанный с необходимостью использования контуров строго заданной длины;
• наличие «холодного» и «горячего» конца, из-за чего возникают тепловые напряжения;
• возможность локального перегрева при снижении эффективности теплоотвода. По этой же причине не допускается перехлёст кабеля;
• ограниченная ремонтопригодность: при перегорании нагревателя секция не подлежит восстановлению.

Поскольку мощность резистивного элемента не зависит от внешних условий, при использовании кабеля этого типа необходим правильный расчёт, иначе будет сложно избежать излишних энергозатрат.

Резистивный кабель можно подключать как с одного, так и двух концов — всё зависит от количества нагревательных жил

Саморегулирующийся нагревательный элемент

Саморегулирующийся кабель состоит из токоведущих жил, помещённых в среду из специальной пластмассы. Наличие в её составе зёрен графита превращает систему в длинную цепочку с множеством параллельных переменных сопротивлений. Проводимость внутреннего наполнителя меняется в зависимости от температуры, благодаря чему обеспечивается регуляция мощности нагревателя — при падении температуры кабель будет выделять больше тепла.

Саморегулирующийся кабель является высокотехнологичным электрическим нагревателем

Достоинства саморегулирующихся кабелей:

• высокая экономичность;
• упрощение монтажа — нагреватель можно резать на секции любой длины;
• невозможность локального перегрева даже в местах перехлёста нагревателя, а также при механических повреждениях;
• тепловыделение, которое изменяется по длине секции в зависимости от внешних условий;
• повышенная безопасность.

К недостаткам саморегулирующихся элементов относится более высокая стоимость, которая, впрочем, компенсируется во время их эксплуатации.

Самые эффективные системы антиобледенения получают, используя нагреватели обоих типов. Резистивный кабель, как обладающий более высокой удельной мощностью, рекомендуется монтировать на плоских участках кровли, а саморегулируемый — в желобах, воронках и водосточных трубах.

Чистая крыша — довольный хозяин!

Современное оборудование для обогрева кровли значительно упрощает уход за кровлей, полностью исключает появление наледи на крыше и в водостоках. Высокоточные датчики и температурные регуляторы работают в режиме ожидания, действуют сразу при появлении необходимости и обеспечивают минимальный расход электричества.

Все затраты, связанные с покупкой и установкой оборудования не сопоставимы с дорогостоящим ремонтом кровли. Тем более, когда речь идет о безопасности жизни людей, вопросы о стоимости не обсуждаются.

Система антиобледенения кровли раз и навсегда избавит домовладельцев от уборки снега с крыши лопатой, сбивания сосулек и ледяных глыб и ежегодного ремонта кровли. Чистая, крепкая и надежная крыша прослужит своим хозяевам надежным щитом от любой непогоды еще не одно десятилетие.

Монтажные работы

Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.

Выполняем разметку

Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.

Закрепляем греющий кабель

Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.

Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.

Устанавливаем монтажные коробки и датчики

Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.

Монтируем автоматику в щитке

Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

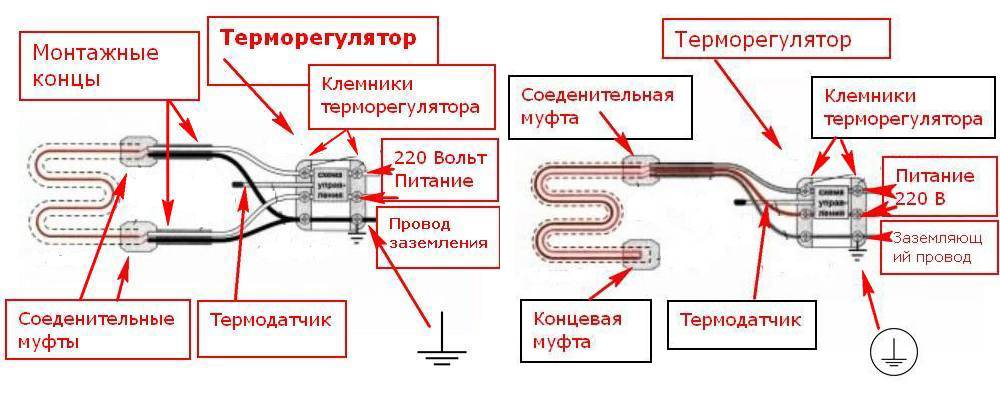

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Виды кабелей для обогрева

Существует 2 вида обогревательного кабеля.

Резистивный

Традиционный, простой и недорогой. Представляет собой медный провод высокого сопротивления, покрытый изолирующим слоем. Вся длина изделия нагревается равномерно. В идеале защитить провод слоем теплоизоляции.

Резистивный кабель выполняется в двух вариантах – последовательный и зональный. Зональный – усовершенствованная версия последовательного. В его конструкции -2 жилы, через равные промежутки соединенные специальной проволокой. Эти промежутки образовывают независимые зоны, и если одна прогорает, другие продолжают работать в штатном режиме. Если перегорает последовательный кабель- его восстановить уже не получится.

Важный нюанс- нагрев кабеля распределяется по всей длине равномерно, но температура его в разных участках кровли- разная. Например, в сильный мороз холоднее будет часть провода, расположенная под открытым небом, а та, что находится внутри трубы- будет теплее.

Саморегулирующийся

Отличается более сложным устройством. Внутри — 2 провода, помещенные в специальную матрицу.

Матрица регулирует сопротивление жил в зависимости от температуры воздуха. Вся конструкция обернута несколькими слоями изоляции и покрыта оболочкой, защищающей от внешних воздействий. Чем теплее на улице- тем меньше греется провод, и наоборот.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1
В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Советы по эксплуатации системы таяния льда

Надёжную, долговечную работу системы антиобледенения гарантирует не только правильно выполненный монтаж, но и регулярное, своевременное обслуживание. Приводим несколько правил эксплуатации, которые способствуют безотказной работе оборудования:

1. В начале каждого сезона, а именно после того, как с деревьев опадут листья, кровлю и элементы водостоков очищают от мусора и грязи. Чтобы не повредить кабели и датчики, уборку выполняют мягкими щётками. В местах сильных загрязнений используют воду.
2. Систему включают в диапазоне температур наружного воздуха от -15 до +5 °C.
3. Один раз в три месяца делают осмотр и профилактические работы, которые включают подтяжку резьбовых соединений и восстановление повреждённой изоляции. Кроме этого, проверяют работоспособность устройства защитного отключения.
4. Для защиты кабелей от механических повреждений в местах возможного обрушения снега и наледи устанавливают заградительные сооружения.

В завершение хочется дать совет: не допускайте к работам по монтажу и обслуживанию контура случайных людей. Только квалифицированные работники, прошедшие специализированную подготовку, знают, как обращаться со столь деликатной и чувствительной системой.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

Фото из

Шаг 1: Монтаж греющего кабеля согласно проекту

Шаг 2: Прокладка вертикально ориентированных греющих линий

Шаг 3: Установка датчиков системы облединения

Шаг 4: Установка распределительных коробок и автоматики в щиток

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.
