Сферы применения
Где могут использоваться трубы из полипропилена:
- основное применение – системы водоснабжения и (в зависимости от характеристик) отопления;
- системы канализации;
- транспортировка химикатов, включая агрессивные;
- трубопроводы с самыми высокими прочностными характеристиками могут использоваться для транспортировки сжатого воздуха;
- в системах орошения и мелиорации, для устройства дренажа.
Область использования зависит от конкретной модели полипропиленовой трубы – основных параметров, материала изготовления, наличия или отсутствия армирования. Основные технические характеристики канализационных полипропиленовых труб – максимально допустимые температуры и давления, к трубопроводу для питьевой воды предъявляются повышенные санитарные требования и т.д.
Применение полипропиленовых труб для организации водоснабжения
Как выбрать
При выборе фитингов следует брать в расчет несколько факторов. Если после установки он будет находиться в бетоне, то токи блуждающего характера станут причиной разрушения соединения из металла где-то через 18-20 лет. Именно по этой причине для соединений, которые будут иметь контакт с бетоном, лучше выбирать фитинги под пайку. Если же вы решили осуществлять монтаж водопровода самостоятельно, то также будет отличным решением использовать подобные фитинги. Паяльник и фитинги имеют малую цену, поэтому не будет лишним приобрести немного больше элементов, чем нужно, чтобы сначала просто потренироваться сваривать их.
Если вы ищете фитинги различных категорий – например, компрессионной и обжимной, то следует обращать пристальное внимание на размеры стенок и их толщину. В некоторых моделях пишут аббревиатуру SDR, которая означает соотношение толщину стен и диаметра трубки. Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится
Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям
Если этот показатель у указанных элементов различается, то сделать что-то у вас не получится. Либо фитинговая трубка будет больше, чем диаметр трубы изнутри, и просто не будет возможности установить ее так, чтобы не повредить уплотнители из резины, либо же просто не будет возможности сделать так, чтобы она была плотно прижата к трубе и различным уплотнителям.
Прежде чем выбрать различные модели, следует спросить в точке продажи документ соответствия. Все, что производится или легально поставляется в Россию, обязательно должно иметь документацию и полностью соответствовать ГОСТу. Кроме того, это будет знаком того, что перед вами – не подделка. А вот материалы, у которых документов нет, скорее всего ввезены незаконно либо же и созданы незаконно, а значит, проверить их характеристики не представляется возможным.
Российские и иностранные производители
Полипропилен фитинги в настоящее время производятся как зарубежными, так и отечественными компаниями. При том изделия российских фирм пользуются не меньшей популярностью.
Среди иностранных производителей можно выделить бренды Valtec, Ekoplastik, Blue Ocean, Tebo. Популярные производители полипропиленовых труб и фитингов в России – Синикон, ЯнИнтерПласт, МагистральПласт, ФД-Пласт, ИКАПЛАСТ, Гран-При, Новые технологии. И этот список далеко не весь. Но это компании, выпускающие продукцию высокого качества, которая отвечает всем требованиям и нормам. Стоит сказать, что продукция российских компаний относительно недорого стоит, по сравнению с зарубежными аналогами.
Остановимся немного на отечественных производителях.
Синикон – это фирма, которая выпускает высококачественные трубы и фитинги из полипропилена для отопления. Эксплуатационный срок изделий составляет 50 лет. Небольшой вес, простота и быстрота установки позволяют эффективно применять трубы и фитинги из ПП в новом строительстве и при демонтаже объектов ЖКХ.
ЯнИнтерПласт является одной из преуспевающих фирм в производстве изделий из полипропилена. Она имеет два изготавливающих завода, известна по всей РФ и выступает как наиболее востребованный производитель.
ФД-Пласт – участник и победитель множества специализированных выставок. Выпускает ПП фитинги и трубы, ПП трубы с армированием для систем горячего и холодного водяного снабжения и отопления.
МагистральПласт производит полипропиленовые фитинги для отопления на немецком оборудовании современного типа, вся продукция проходит тщательные проверки качества.
ИКАПЛАСТ начинает свою историю в 1999 году. Для производства компания использует только импортное сырьё, каждая партия ПП изделий проходит проверку на соответствие заявленным параметрам в личной испытательной лаборатории.
Гран-При – это фирма со стажем более 15 лет. Основное её направление в изготовлении и выпуске различных труб и фитингов из полипропилена. Компания в работе принимает передовые решения, использует комплексный подход к решению задач заказчиков.
Новые технологии – название говорит само за себя о политике производства этой компании. Фирма всегда развивается и готова предложить покупателям качественные изделия, выполненные на самом новом оборудовании.
Теперь о зарубежных производителях.
Blue Ocean – это одна из немногих компаний из Китая, которая имеет хорошую репутацию. Среди изготавливаемых ею изделий – качественные фитинги под пайку. Продукция имеет сертификацию в соответствии с международными стандартами.
Valtec – итальянская компания, история которой начинается в 2002 году. Фитинги и трубы из ПП зарекомендовали себя безупречной работой на протяжении всего заявленного эксплуатационного периода.
Ekoplastik – ветеран на рынке сантехнических изделий (дата начала производства – 1990 год). В конце 2003 года, фирма из Чехии Ekoplastik слилась с большим концерном Голландии Wavin, успешно работая и на сегодняшний день.
Tebo поставляет на рынок высококачественные трубы и фитинги из полипропилена, имеющие широкий круг применения: их применяют для установки отопительной системы, горячего и холодного водяного снабжения, полива, укладки тёплых полов.
Фитинги для полипропиленовых труб отопления отличаются долговечностью и относительно невысокой стоимостью. Это универсальные изделия, которые подходят для использования в системе внутренних систем водоснабжения и отопления. Срок службы изделий минимум 50 лет, они не подвержены коррозии и имеют еще целый ряд преимуществ. Из-за этого и пользуются высокой популярностью.
Размеры изделий
Выбор фитингов определяется не только видом, формой и местом применения, но и размерами. Но надо учитывать, что подбор соединительных элементов происходит по внешнему диаметру труб. Поэтому для монтажа коммуникаций несложно подобрать изделия с нужными размерами, которые представлены в довольно широком диапазоне: от 16 мм (используемых для прокладки труб внутри помещений) и до 110 мм, применяемых на промышленных или магистральных объектах, в том числе и при выполнении подводов коммуникаций от центральных сетей к дому. Размеры, превышающие 110 мм, существуют, но используются исключительно на магистральных трубопроводах и не применяются при прокладке коммуникационных систем в частных домах или квартирах. Наиболее «популярными» являются размеры диаметров фитингов 20, 25, 32 и 40 мм, так как именно они и используются наиболее часто для прокладки систем водоснабжения и отопления в домах.
Если планируется производить монтаж трубопровода самостоятельно, то лучше заранее подготовить детальный чертеж и в соответствии с ним нарезать трубы соответствующей длины, приобрести необходимое количество фитингов, а самое главное – сварочный аппарат, представляющий собой паяльник с набором насадок, что позволяет выполнять стыковку элементов различного диаметра.
Муфты для металлических труб из стали
Для монтажа металлических стальных труб используют резьбовые и компрессионные муфты. Далее рассмотрим их подробнее.
Резьбовые
Резьбовые муфты выполнены из черной или нержавеющей стали, с их помощью можно соединять не только металлические, но и другие типы труб. Внешне они похожи на толстостенный цилиндр с обычной односторонней внутренней резьбой.
Металлические трубы присоединяются друг к другу путем их накручивания к муфте с обеих сторон. Такой способ монтажа достаточно надежный, но для повышения герметизации места соединения дополнительно используют изоляционные материалы.
Обратите внимание! Стальные муфты подвержены коррозии, поэтому вместо них нередко устанавливают латунные детали. Труб из этого материала не изготавливают, а муфты очень распространены
Они устойчивы к коррозии, легко монтируются, универсальны и стоят недорого.
Если у муфт резьбовое соединение может быть изготовлено из стального сплава, то при их монтаже можно прикладывать большие усилия. Однако разбирать такой тип резьбы действительно сложно, так как из-за образующегося водного конденсата элементы трубопровода «прикипают» друг к другу. Таким образом, для соединения металлических стальных труб рекомендуется выбирать резьбовые муфты, выполненные из сплава латуни или чугуна, так как их эксплуатационные характеристики лучше.
Соединение со сгоном используется в том случае, когда элементы трубопровода не могут прокрутиться вокруг своей оси.
Компрессионные муфты
Для обеспечения большей степени герметизации при монтаже компрессионных муфт используется резиновое кольцо и специальная накидная гайка. Эти муфты похожи на те, что используются для соединения металлопластиковых труб, однако имеют значительные отличия по своим функциональным возможностям.
Компрессионные муфты могут иметь резьбу как внутри, так и снаружи. Благодаря этим деталям можно соединять, например, металлические трубы с пластиковыми (диаметры могут быть разными). Такие муфты также подходят для монтажа труб с другими фитиновыми элементами: всевозможными клапанами, кранами и т. д.
Компрессионные фитинги отличаются следующими характеристиками:
- С их помощью получаются легкоразъемные соединения. Если понадобится, то такую муфту можно будет легко снять и заменить.
- Металлические стальные трубы соединяются друг с другом при помощи компрессионных элементов без участия резьбы.
- При установке компрессионного фитинга обязательна зачистка металлической трубы от краски или ржавчины.
- Это не очень надежный способ соединения металлических труб, требующий использования дополнительных материалов фиксации. Эти детали очень часто используют как временный элемент при ремонте трубопроводов.
Обратите внимание! Для временного соединения, как правило, используют универсальные муфты, у которых с одной стороны имеется резьба, а с другой – специальный элемент для компрессионной стыковки. Читайте материал по теме: Заглушка для труб
Читайте материал по теме: Заглушка для труб
Основные виды полипропиленовых муфт и их особенности
Ассортимент ПП изделий отличается своим многообразием. Диапазон диаметров для разных типов муфт в основном составляет от 20 до 110 мм.
По типу действия встречаются такие муфты:
- соединительные (прямые);
- переходные.
Соединение с помощью ПП муфт может быть:
- разъёмным;
- неразъёмным.
По способу монтажа выделяют:
- сварные;
- компрессионные.
Кроме этого, по функциональным особенностям полипропиленовые муфты могут быть:
- соединительными;
- защитными;
- ремонтными.
Для создания разъемного соединения применяют раструбную или компрессионную муфту
Соединительная ПП муфта
Название этого приспособления говорит само за себя. Используются такие муфты при монтаже трубопроводов для соединения отдельных отрезков ПП труб. В этом случае для соединения элементов применяют сварку.
Кроме этого, соединительные ПП фитинги могут применяться и для армированных полиэтиленовых труб. Такие изделия по праву считаются универсальными. Рабочая температура для них достигает 95 °C, а показатели давления — до 25 атмосфер.
Муфта переходная полипропиленовая
Переходные приспособления из ПП осуществляют стыковку труб с разными показателями диаметров. Эти переходы используются в сетях водоснабжения, а также в отопительных конструкциях. Многопрофильность этих приспособлений позволяет их использовать для любых типов труб.
Кроме этого, переходные ПП изделия обладают хорошей устойчивостью к перепадам температур, агрессивным средам. А также имеют неплохие шумоизоляционные показатели. Рабочая температура для переходных ПП муфт ограничена 80 °C. Давление, при котором разрешается эксплуатация изделия, может доходить до 20 атмосфер.
Комбинированная ПП муфта с наружной резьбой
Этот вид фитингов применяется в случаях, когда нужно осуществить стыковку двух труб из разных материалов (например, ПП и сталь). Кроме этого, с помощью таких изделий выполняют соединение труб с разного рода запорной арматурой.
Комбинированная муфта используется для соединения пластиковой и металлической трубы
Комбинированные муфты используются в бытовых и промышленных системах водоснабжения и отопления. К основным преимуществам этого типа фитингов с наружным размещением резьбы можно отнести: простоту монтажа и совместимость практически с любыми металлическими деталями из разных сплавов. Они обладают хорошей термоустойчивостью (до 95 °C) и рабочим давлением до 25 атмосфер.
Муфта полипропиленовая комбинированная с внутренней резьбой
ПП изделия с внутренним расположением резьбы применяют также как и предыдущие — для стыковки труб из разных материалов и для присоединения к запорной арматуре. Сферы применения и рабочие характеристики у полипропиленовых комбинированных муфт с внутренним размещением резьбы такие же, как и у предыдущего типа. Это обусловлено тем, что они отличаются только расположением резьбы.
Разъёмные полипропиленовые муфты с металлической вставкой и накидной гайкой
Такие детали являются самым популярным типом соединительных фитингов из полипропилена. Обусловлено это тем, что это соединение является разъёмным и в случае надобности его можно без особого труда разобрать (например, для профилактической прочистки). Применяется разъёмная муфта в системах водоснабжения и отопления. Рабочая температура среды для них составляет до 95 °C. Помимо этого, они способны выдерживать показатели давления до 25 атмосфер.
Муфта с накидной гайкой — это разборной фитинг, который можно применить в водопроводной или отопительной системе
Расчет проходимости
В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:
Формула расчета внутреннего диаметра полипропиленовой трубы
В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.
Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.
В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.
Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.
Как видите, из полипропиленовой трубы делают и стояки водоснабжения
Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.
Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.
Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.
Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.
С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500 миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.
Полипропиленовые трубы бываю и такими
Частный дом или квартира
Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.
Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.
Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.
Владельцы квартир редко ломают голову над выбором нужного диаметра трубы
Заключение
Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать
Удачи в ремонте!
Муфты для медных труб
Муфты, предназначенные для монтажа медных труб, характеризуются самой высокой надежностью и долговечностью. Они относятся к более высокому классу и, как следствие, стоят дороже. Муфты для медных труб бывают следующих типов:
- резьбовые;
- компрессионные;
- капиллярные;
- пресс-фитинги.
Необходимо учитывать тот факт, что при монтаже медных труб муфты должны быть сделаны тоже из меди. Это обязательное условие. Соблюдение такого несложного правила обеспечит длительную и безаварийную работу трубопровода. Муфты из других материалов могут быть использованы лишь в случае отсутствия медных при создании временных трубопроводов.
Использование муфт при монтаже как металлических, так и других типов труб – наиболее распространенный способ их соединения. Эти детали представлены на рынке в широком ассортименте: у них могут быть различные способы крепления, формы, особенности использования. Таким образом, вы всегда можете выбрать наиболее подходящие для ваших труб муфты.
При покупке не забывайте учитывать материал, из которого изготовлены трубы, а также их диаметр, толщину стенок, температуру транспортируемой среды, длину и форму будущей конструкции. Сделаем небольшой вывод: при учете всех перечисленных пунктов у вас наверняка получится приобрести именно те детали, которые прослужат долго и не создадут проблем при эксплуатации.
Читайте материал по теме: Уголки для труб: обзор ассортимента
Технические характеристики полипропиленовых фитингов
Понимание технических аспектов , позволит произвести установку правильно. Фитинги тоже состоят из полипропилена, мы можем принять к большинству предложений на рынке те же характеристики, что и относят к трубам. Собственно, среди технических характеристик современных полипропиленовых труб и фитингов, выделяют:
- Плотность. Этот критерий позволяет добиться высокого сопротивления нагрузкам, низкому истиранию от времени, а также твердости и прочности разрушения. Средняя плотность составляет 0,91 кг на кубический сантиметр.
- Теплопроводность. Как и полипропиленовая труба, фитинг не образует конденсат на поверхности, благодаря низкому коэффициенту теплопроводности. Именно поэтому трубы из полипропилена удобно монтировать под напольной поверхностью либо в стенах, что добавляет дополнительной прочности.
Сводная таблица технических характеристик труб и фитингов
- Высокая прочность. При правильной пайке мы гарантированно получаем надежное соединение, что прослужит нам долгие десятилетия. Главное, не просверлить корпус соединения, не сгибать, не подвергать нагрузкам на разрыв. Современные соединители легко выдерживают давление до 10 атмосфер воды.
- Благодаря химически неактивной среде, изделия легко переносят воздействие бетона, штукатурки и других отделочных материалов. Их вместе с трубами можно эксплуатировать на предприятиях и заводах, во влажных или слишком сухих условиях.
- Устойчивость к воздействию температур. Здесь в расчёт стоит брать тип жидкости, а также использование соединителей и поворотов внутри помещения или снаружи. Не рекомендуется, чтобы соединение подвергалось воздействию отрицательных температур, поскольку под расширением воды при замерзании, полипропилен легко может лопнуть. Температура хрупкости фиксирована значением от — 5 до -15 градусов. Не стоит забывать и про износ. Чем выше температура носителя, тем меньше служит изделие. Считается, что заводы-изготовители испытывают полипропилен при температуре до 40 градусов Цельсия.
Пример деформации изделия под действием высокой температуры
Отсюда вытекает другая техническая особенность, как линейное расширение. Благодаря этому критерию материал растягивается на одном метре минимум на 10 мм, при эксплуатации теплоносителя от 40 до 90 градусов по Цельсию.
Разновидности и диаметры полипропиленовых труб
Трубы из полипропилена и фитинги к ним можно классифицировать в зависимости от номинального давления жидкости в системе. Существует четыре группы фасонных частей: РN10, РN16, РN20 и РN25. К первому классу относятся изделия, обладающие маленькой толщиной стенки. Они способны выдержать давление до 1 МПа и температуру транспортируемой жидкости до 45 °С. Изделия выпускаются диаметром 20-110 мм, имеют толщину стенки 1,9-11 мм. Такие элементы идеально подходят для монтажа низкотемпературной системы отопления типа «теплый пол».
Маркировка полипропиленовых труб PN16 указывает на то, что изделия рассчитаны на температуру теплоносителя до 60 °С и рабочее давление в системе до 1,6 МПа. Можно использовать такие ПП трубы и фитинги для водопровода высокого давления. Изделия выпускаются диаметром 20-110 мм, толщина стенки – 1,9-11 мм.
Третий тип элементов рассчитан на рабочее давление в системе до 2 МПа. Температура перекачиваемой жидкости может достигать 80 °С. Трубы выпускаются диаметром 10-73 мм при толщине стенки 1,6-11 мм. Эти изделия можно смело применять для обустройства системы водоснабжения и отопления.
Полипропиленовые трубы выпускаются с диаметрами в пределах от 2,15 до 7,8 см
Последний тип труб, имеющих маркировку PN25, определяет элементы, которые способны выдержать давление до 2,5 МПа и температуру теплоносителя до 95 °С, что осуществляется благодаря армированию элементов фольгой из алюминия. Размеры полипропиленовых фитингов и габариты труб находятся в пределах 21,5-78 мм (диаметр), толщина стенки – 2,7-16,4 мм. Такие изделия можно использовать для монтажа системы отопления и магистрали горячего водоснабжения.
Диаметр трубы подбирается исходя из пропускной способности и устойчивости к температуре перекачиваемой среды. В зависимости от этого для внутренней разводки системы холодного и горячего водоснабжения следует выбирать изделия диаметром до 25 мм. Для наружной сети подойдут элементы размером 40-100 мм. При этом для холодного водоснабжения достаточно сечения 20-40 мм и толщины стенки 1,9-11 мм, а для горячего стоит приобрести изделия диаметром 20-100 при размере стенки 2,8-15, мм.
Для внутренней канализации применяют изделия, имеющие диаметр 32, 40, 65, 63 и 75 мм, а для наружной ‒ не менее 100 мм. Система отопления прокладывается с использованием элементов сечением 16-75 мм при толщине стенки 3,4-10,5 мм, что определяется габаритами помещения и типом котла.
ПП трубы делят на четыре класса, которые маркируются: РN25, РN20, РN16 и РN10
Особенности конструкции

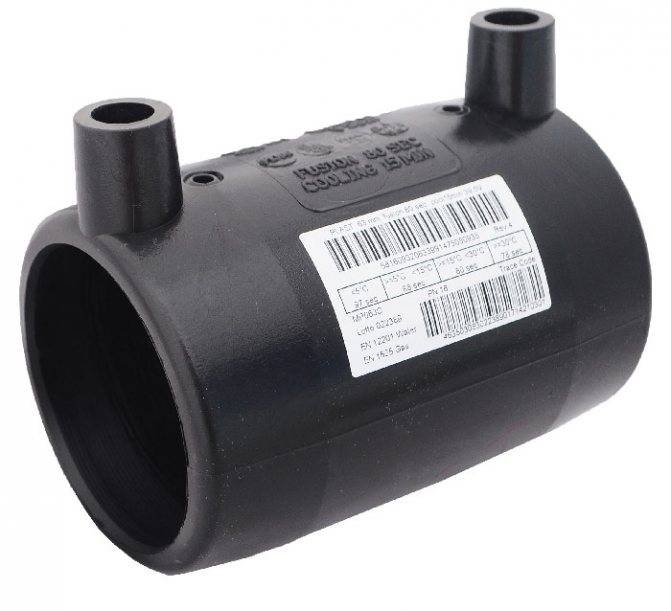

Муфта электросварная для полиэтиленовых труб представляет собой цилиндр из полиэтилена низкого давления. Внутренний диаметр муфты чуть больше наружных размеров соединяемых труб. Муфта электросварная ПНД 100 предназначена для соединения прямых участков полиэтиленового трубопровода одного диаметра.
Производители предлагают размерный ряд сварочных фитингов от 20 мм в диаметре до 900 мм. Длина небольшого фитинга зависит от его диаметра в соотношении 1:2,5. Например, муфта электросварная для труб диаметром 20 мм будет длинной 50 мм. Длина сварочного фитинга максимального диаметра чуть больше его значений. Так муфта диаметром 800 мм имеет длину 90 см. Длина муфты на 900 мм составляет 1 м. Производители предлагают муфты электросварные с удлиненным корпусом.
Рекомендуем ознакомиться: Особенности трехходового клапана, оснащенного электроприводом
Внутри фитинга размещаются электронагревательные спирали, контакты которых выведены наружу в виде клемм. Материал и локализация нагревательных элементов электросварной муфты предотвращают распространение тепла во внешнюю часть детали.
Сварочный процесс обеспечивается расплавлением полиэтилена под действием температуры. Процесс молекулярной диффузии затрагивает внутреннюю поверхность муфты и внешнюю стенку труб. Полиэтилен расплавляется на определенную глубину и смешивается на молекулярном уровне. При застывании образуется монолитное образование, которое не имеет видимой границы раздела.
Деталь может быть оборудована индикатором процесса сварки. Это позволяет отслеживать процесс соединения и упрощает работы. Крепежи на электросварной муфте позволяют надежно зафиксировать деталь на трубах, что исключает брак при стыке.
Фитинг имеет специальный штрих код на бирке, который считывается сканером сварочного аппарата. Согласно информации штрих кода, аппарат выставляет время и температуру нагрева для получения идеального стыка.
Поскольку процесс сварки обеспечивается молекулярной диффузией расплавленного полимера, то имеет большое значение состав полиэтилена низкого давления в корпусе электросварной муфты. Подавляющее большинство фитингов выпускается из полиэтилена марки 100, но встречаются и муфты из 80. Фитинги 100 марки считаются универсальными. Их разрешается использовать для любых ПНД труб.
Комбинированная муфта с наружной резьбой (МРН)
По своим характеристикам полностью схожа с предыдущим вариантом. А основное отличие заключается в том, что металлическая втулка, запрессованная в структуру полипропиленовой муфты оснащается не внутренней, а наружной резьбой трубного типа.
То есть, так же как и для муфт МРВ, муфты МРН используются для создания перехода от пластикового трубопровода к стандартным изделиям инженерных коммуникаций, имеющих металлические выводы (вентили, смесители, отводы и т.п.).
Стандартный ряд диаметров комбинированных муфт с наружной резьбой (МРН) для полипропиленовых труб представлен следующими значениями:
- 20мм х 1/2дюйма,
- 20мм х 3/4дюйма,
- 25мм х 1/2дюйма,
- 25мм х 3/4дюйма,
- 32мм х 3/4дюйма,
- 32мм х 1дюйм.
Первое значение – диаметр заготовки (для пайки к полипропиленовой трубе), второе значение – номинал трубной наружной резьбы в дюймах (для резьбового соединения со стандартными элементами инженерных коммуникаций).
Особенности муфтового соединения
Многообразие полипропиленовых изделий позволяет создавать с их помощью разнообразные стыки в трубопроводах, отличающихся по материалам и характеристикам.
Муфты компрессионного и резьбового типа не требуют для монтажа сварочного аппарата
В некоторых случаях возникает необходимость стыковки полипропиленовой трубы со старым трубопроводом из какого-либо металла или же другим оборудованием, обладающим резьбовыми деталями. Тогда используют комбинированные муфты с различными вариантами резьбы.
Очень популярным является соединение с использованием муфты с накидной гайкой. В народе такое изделие называют — «американка». Наличие накидной гайки позволяет надёжно зафиксировать соединяемые трубы.
