Какой бывает мощность кондиционера и как произвести ее расчет?

Мощность кондиционера, кВт/ч

Площадь помещения,м2	Высота потолка
до 2,7 м	до 3,0 м	до 3,2 м
до 11	1,5	1,5	1,5
до 14	1,5	1,5	2,1
до 16	1,5	2,1	2,1
до 17	2,1	2,1	2,1
до 19	2,1	2,5	2,5
до 20	2,5	2,5	3,5
до 22	2,5	3,5	3,5
до 26	3,5	3,5	3,5
до 28	3,5	3,5	5,0
до 30	3,5	5,0	5,0
до 35	5,0	5,0	5,0

Расчет от площади

Суть этого метода проста – при высоте потолков до 3 м охлаждающая мощность кондиционера должна составлять 100 Вт на квадратный метр.

Таким образом, площадь в 30 м2 должна обслуживаться устройством с мощностью в 3 кВт. Если потолок выше 3 м – необходимое значение мощности на один квадратный метр увеличивается и составляет:

Высота, м	Мощность, Вт/м2
3 – 3,4	120
3,4 – 4	140
4 и выше	160

При таком расчете надо также учитывать восполнение тепла от людей и работающего оборудования, которые находятся в помещении.

Принято считать величину восполнения по 300 Вт от каждого человека и каждой единицы техники.

Так, 2 человека, работающие за своими компьютерами в комнате площадью 20 м2, добавляют к рассчитанным 2 кВт еще 1,2 кВт (300 х 2 + 300 х 2).

Расчет от объема

Такой метод расчета основан на среднем значении для кубического метра помещения в зависимости от его освещенности. Такими значениями являются: для темных помещений – 30 Вт/м3, средней освещенности – 35 Вт/м3, светлых – 40 Вт/м3.

Q для поддержания температурного режима в помещении просчитывается по формуле Q = qV, где V – объем помещения. При этом методе также учитывается количество техники и людей, находящихся в помещении, согласно нормам.

При учете восполнения тепла техникой, мощность оборудования вычисляется из расчета 30% от ее мощности. Это не касается только компьютеров. Каждый компьютер добавляет к расчету 250 – 300 Вт.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

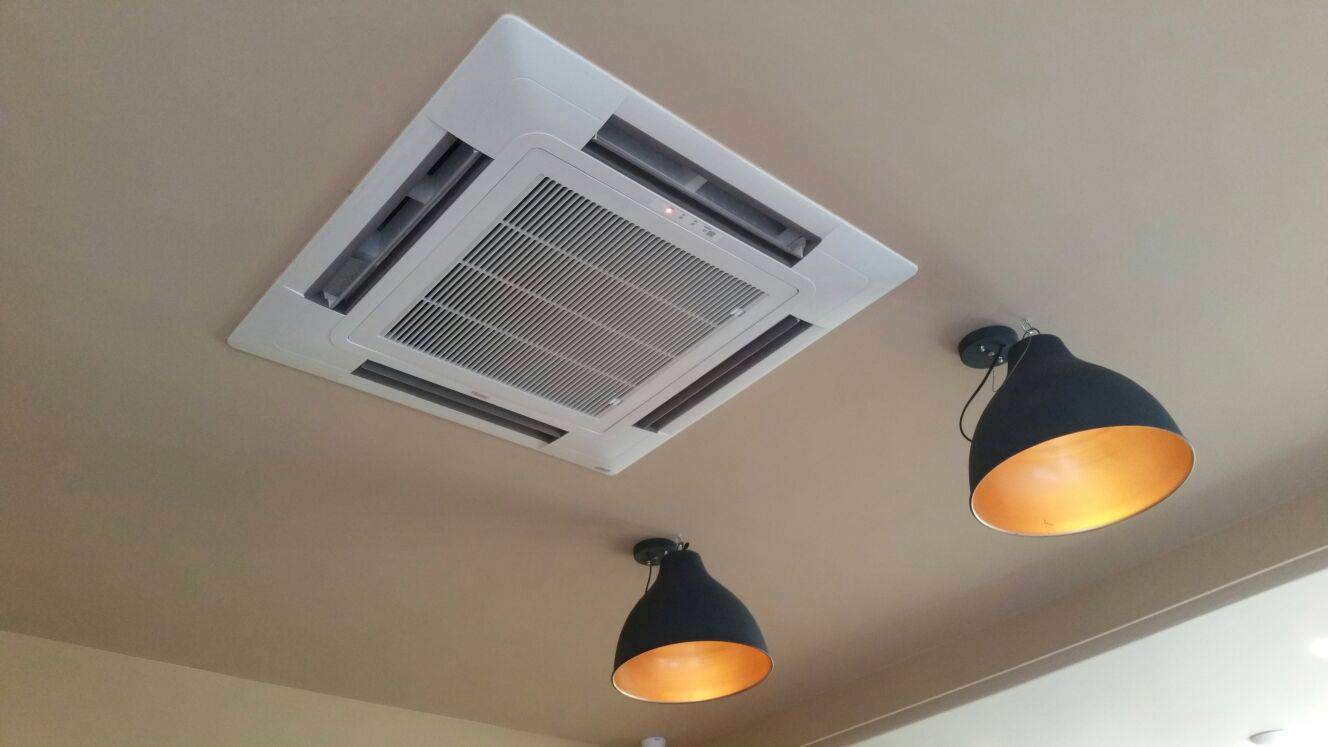

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Как рассчитать мощность кондиционера?

Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:

1. количества квадратных метров в помещении;
2. чиcла людей и домашних питомцев, проживающих в комнате;
3. теплоизоляции помещения;
4. степень поступления солнечных лучей в помещении;
5. объемных характеристик кондиционируемой площади;
6. геометрии и конфигурации;
7. количество и мощность электроприборов в помещении:
8. наличия и количества дверных и оконных проемов.

Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.

Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.

Способы расчета

Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.

Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.

Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:

Q = Q1 + Q2 + Q3,

Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где

h — высота помещения (м);

S — площадь помещения (кв. м);

q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:

1. средняя освещенность = 35;
2. затененное помещение — q = 30;
3. светлые помещения с большим количеством солнечных лучей q = 40.

Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:

1. пассивное состояние — 0,10 кВт;
2. при ходьбе — 0,13 кВт;
3. при совершении активных действий — 0,20 кВт.

Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:

0,3 кВт — величина, получаемая от персонального настольного компьютера;

0,2 кВт — величина, получаемая от жидкокристаллического телевизора.

Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.

Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:

• Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
• Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.

Теперь рассчитываем:

Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).

Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:

Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт

Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт

Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.

Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.

Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.

В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.

Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.

Как типы напольных кондиционеров существуют?

Кондиционеры, применяемые нами в быту, бывают нескольких типов:

• мобильный моноблок;
• мобильная сплит-система;
• сплит-система с напольно-подпотолочным внутренним блоком.

Мобильный моноблок

Это тип кондиционера, отличающийся компактностью, у которого все составляющие части (компрессор, вентилятор и испаритель) помещены в один основной блок. Принцип установки следующий: основной блок кондиционера располагается на полу помещения, от основного блока выводится гибкий шланг (воздуховод), через который из помещения происходит отвод теплого воздуха. Сбор конденсата происходит в поддоне кондиционера. Отличительной особенностью от всех типов кондиционеров является то, что воздух для охлаждения конденсатора поглощается из помещения, проходит через специальный фильтр, попадает на холодильный контур, там воздух охлаждается и возвращается обратно в комнату, а теплый воздух — удаляется на улицу через воздуховод (армированную трубу с большим диаметром). Схематично принцип действия мобильного моноблока изображен на рисунке 1.

Преимущества: подлежит легкой транспортировке (мобилен), не требует никакого определенного монтажа (подключить такой кондиционер можно самостоятельно, а воздуховод вывести, например, в форточку или дверь, как показано на рисунке 2), прост в использовании и обслуживании, имеет достаточно долгий срок эксплуатации. Моноблочные кондиционеры защищены от утечек фреона.

Схема подключения к кондиционе

Недостатки: высокий уровень шума, большой диаметр воздуховода.

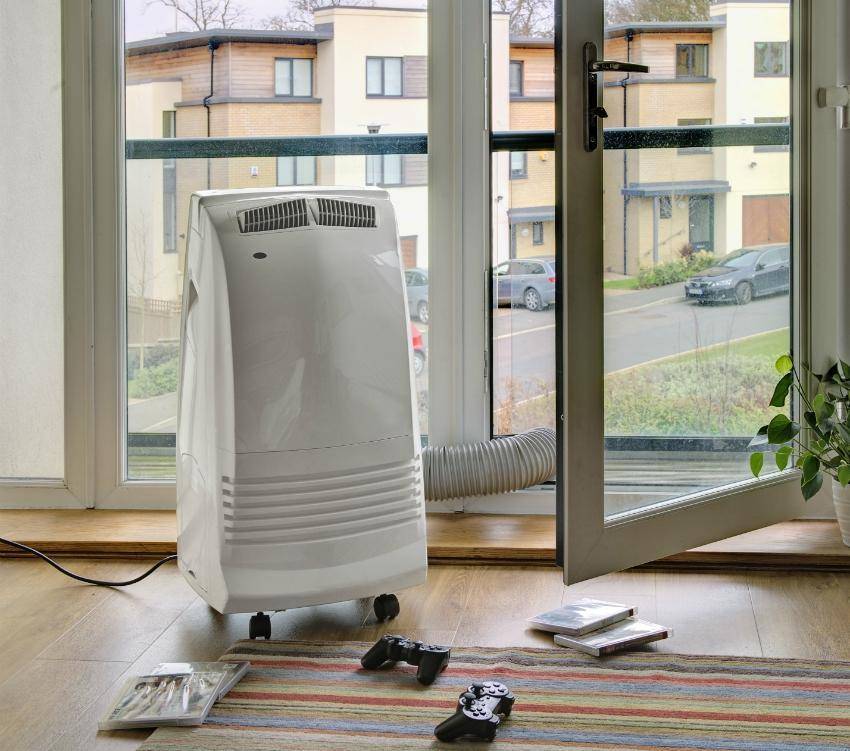

Кондиционер мобильный моноблочный

Мобильная сплит-система

Это самый новый из всех типов кондиционеров. Мобильная сплит-система состоит из наружного и внутреннего блоков. Наружный блок достаточно легкий, он вывешивается за окном на специальных ремнях (удобно, когда в помещении есть балкон или лоджия). В наружный блок вынесен конденсатор и вентилятор. Внутренний блок достаточно тяжелый, в нем размещен компрессор, этот блок шумный. Соединяются блоки сплит-системы, внутренний — с наружным, между собой — гибким шлангом с тонким диаметром, во внутрь этого шланга помещаются трубы для хладагента.

Преимущества: уровень шума немного ниже, чем у моноблока, а эффективность — выше, тепло выходит через внешний блок, который соединен с внутренним блоком фреоновой или хладогенной магистралью, легкость перемещения за счет колес, имеет относительно малую мощность, монтаж можно выполнить самостоятельно (без вызова специалиста).

Недостатки: стоимость значительно выше, чем у моноблока, требуется постоянное удаление конденсата из специальной емкости, невозможность разместить блоки на таком расстоянии друг от друга, который будет удобен для вашего помещения, по причине недостаточной длины фреоновой магистрали.

Сплит-система с напольно-подпотолочным внутренним блоком

Мобильная сплит система

Сплит-система состоит из внутреннего и наружного блоков, которые соединяются между собой медными трубами для циркуляции хладона. Наружный блок сплит-системы аналогичен принципу холодильника и состоит из таких составляющих, как конденсатор, компрессор, вентилятор, а также дроссель. Что же касается внутреннего блока, то он содержит испаритель и вентилятор.

Наиболее распространенным типом является сплит-система с напольно-подпотолочным внутренним блоком. Применение подходит для помещений среднего и большого объема, причем разного назначения. Для многих покупателей такие сплиты с учетом названия воспринимаются как «напольные», но нужно понимать, что крепятся они или снизу на стене (тогда поток воздуха направлен вверх), или на потолке (поток воздуха распространяется по потолку).

Преимущества: компактные размеры (глубина от 18 до 25 сантиметров), универсальность размещения (установка возможна и внизу стены, и на потолке), при этом не занимает достаточно большое место на полу и «не портит» интерьер, высокая мощность, отличается простотой при регулировании подачи воздуха.

Недостатки: этот тип сплит-системы не подлежит скрытой установке.

Потребляемая мощность прибора

В характеристиках кондиционеров указывается два вида мощности: потребляемая и производимая. Они определяют разные параметры работы техники. Потребляемая мощность — это количество энергии необходимой для функционирования прибора. Ее величина зависит от энергоэффективности сплит-системы. Кондиционеры класса A расходуют электричества на 60-70% меньше моделей класса G.

Сравнивая значения мощности потребления и выработки, легко заметить, что расходуется энергии меньше, чем получается. На пример, кондиционер на 700 Вт выдает холод на 2000 Вт (2 кВт). КПД установки оказывается 300%.

Отношение потребляемой мощности к холодопроизводительности является главным показателем энергоэффективности климатической техники. Оно обозначается коэффициентом EER. В бытовых приборах его значение 2,5-4. Для обогрева выведена аналогичная формула и коэффициент COP. Его параметры в диапазоне 2,8-5.

Производительность техники также имеет два параметра: охлаждение и обогрев. Режим понижения температуры используется чаще, поэтому ориентируются на него. Теплопроизводительность сплита составляет 3,6-5,5 кВт на 1 кВт израсходованного электричества. Показатель выше, чем по холоду. Разница объясняется отсутствием теплопотерь на магистрали.

Большинство моделей не рассчитаны на работу при температуре на улице ниже -5°. В межсезонье отопление помещения кондиционером обойдется дешевле электрообогревателя.

Маркировка мощности кондиционеров от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности); производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Хочу добавить, что для квартир подходят сплит-системы мощностью меньше 4 кВт. Устройства большей мощностью (18, 24, 36, 48 кBTU) чаще используются для промышленных зданий, спортивных залов, офисов с огромным количеством тепловыделяющей техники.

Производительность кондиционера

Кондиционер, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

• малая производительность – работа агрегата на грани возможностей;
• избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно.

Значение BTU и расшифровка маркировки кондиционера

BTU/БТЕ – британская термоединица для измерения теплоэнергии. Величина определяет объем тепла, затраченного на подогрев одного фунта воды на 1° Фарингейта.

Именно эта единица выражает холодопроизводительность климатической техники и часто присутствует в маркировке изделий.

Соотношение между Вт и БТЕ/ч:

• 1 БТЕ/ч ≈ 0,2931 Вт, для удобства вычисления используют 0,3 Вт;
• 1 кВт ≈ 3412 БТЕ/ч.

Кондиционер – американское изобретение, где применяется западная система мер. Для практичности и наглядности отображения, холодопроизводительность было решено стандартизировать и выражать в круглых цифрах, например: 7000 БТЕ/ч, 9000 БТЕ/ч и т.д.

Модели сплитов носят соответствующие названия: «семерка», «девятка» и т.д. Так, кондиционер LG GO7АНТ относится к маломощным агрегатам – «семеркам». Его производительность составляет 2,1 кВт

Понимая цифровое обозначение в маркировке техники, получится приблизительно определить, на какое помещение рассчитан кондиционер.

Как площадь влияет на производительность прибора

Как правильно подобрать кондиционер по размерам комнаты? Иногда мощь охлаждения путают с потребляемой мощностью. Но это разные показатели, так как первый показатель многократно превышает второе значение.

Для небольшого помещения при расчете вполне подойдут приведенные выше параметры. Но для помещений с большим объемом нужно учитывать удельную мощность оборудования. Это вызвано тем, что для охлаждения воздуха в таком помещении (свыше 50 м2) производительности кондиционера может просто не хватить.

А если выбран агрегат с увеличенной мощью, то он постоянно будет работать в режиме «включено-выключено», что для данных приборов такая работа противоестественна.

Пример: кондиционер при работе потребляет 700 Вт, при том он имеет охлаждение мощью 2 кВт. И такое соотношение для прибора нормальное, поскольку он работает так же как холодильник, хладагент отбирает тепло в воздухе и переправляет его наружу.

Эту разницу сил называют энергоэффективностью прибора (ЕЕR). Бытовые агрегаты подобного типа должны иметь показатели 2,4 – 4 единицы. Отсюда следует, что при высоте потолков выше 3 метров, удельная мощь рассчитывается уже по другой схеме.

Ниже приведена таблица, в которой приведены данные о том, как зависит производительность охладителя от размера комнат.

Зависимость производительности кондиционеров от площади помещения

Советы специалистов

Совет №1. Иногда полученное значение холодильной мощности необходимо корректировать из-за изменившихся обстоятельств, например таких, как учет притока свежего воздуха от приоткрытого окна. Если пользователь в процессе работы постоянно открывает окно для проветривания, то в таком случае ему нужно увеличить показатель Q1 на 30%.

Совет №2. Когда монтируется оборудование на верхних этажах, надежнее поместить его на крыше дома, чтобы избежать вызова монтажников-альпинистов или автовышки. При этом надо учитывать, чтобы расстояние между внешним и внутренним блоками не превышало 5-20 метров.

Совет №3. Большая площадь остекления предусматривает увеличение удельной мощи кондиционера на 15-30%, в зависимости от интенсивности воздухообмена.

Совет № 4. Работа кондиционера значительно отличается в зависимости от сезона и в таком случае, для более точного учета мощности на приборе, расчет надо проводить отдельно в каждое время года. Затем полученные показатели умножаются на время работы электроприбора.

На что еще обратить внимание при выборе бытового прибора? В случае значительного увеличения мощи при большой площади помещения, рекомендуется выбрать инверторный кондиционер. У данного типа агрегатов – переменная сила охлаждения и благодаря этому он оптимально функционирует в различных температурных условиях

Электропотребление и оценка энергоэффективности

Как было отмечено выше, помимо холодо- и теплопроизводительности в паспорте сплит-системы указывается потребляемая мощность. Величина определяет расход электроэнергии. Рекомендуем ознакомиться с правилами расчета потребления электроэнергии и способами ее экономии.

Однако более информативными являются коэффициент и класс энергоэффективности.

EER и COP – показатели энергоэффективности кондиционера в режиме охлаждения и обогрева соответственно. Величина рассчитывается путем деления холодо- или теплопроизводительности на потребляемую мощность

По сути, коэффициенты EER и COP показывают количество произведенного холода/тепла при расходовании 1 кВт электрической мощности. Чем больше их числовое значение, тем выше КПД климат-системы и ниже уровень энергозатрат.

То есть, при EER=2,5 кондиционер на максимальной мощности охлаждения потребляет электричества Q/2,5. Умножив результат на период работы, можно узнать суточный расход электроэнергии.

На основании EER осуществляется классификация сплитов на классы энергоэффективности. К категории «А» причислены наиболее экономичные экземпляры, группу «G» представляют кондиционеры с наибольшим потреблением электричества.

Выделяют три дополнительных премиум-класса, характеризующих энергосберигающую климатическую технику. Достойный представитель группы А+++ – сплит-комплекс MSZ-LN60VGR от Mitsubishi Electric

Окончательный подбор кондиционера по мощности

В примере мы получили значение 2.32 кВт, но оно не является окончательным. Дело в том, что охладитель не должен работать постоянно на верхнем пределе возможностей. Чтобы рабочий режим был щадящим, а кондиционер прослужил долго, нужно иметь запас мощности. Как правило, его берут в количестве 15—20% от расчетного значения. В данном примере мощность кондиционера для помещения площадью в 20 квадратных метров и высотой потолков 2.7 м с одним человеком и компьютером составит:

2.32+ 15% = 2.67 кВт

Большинство производителей выпускают линейки своих агрегатов в соответствии с принятой в Соединенных Штатах градацией. В ее основе лежит так называемая Британская Единица Теплоты (BTU), чье соотношение с общепринятыми единицами следующее: 1000 BTU/ч = 293 Вт. Параметр, что указывается в технической документации к изделию, обозначает мощность в тысячах Британских единиц, а градация начинается с величины 7, то есть, 7000 BTU или 2.1 кВт. Ниже представлена таблица мощности кондиционеров, по которой можно понять соответствие градации в Британских единицах общепринятым, а также приблизительная квадратура помещений, куда подойдет каждый агрегат из линейки:

Примечание. Этой таблицей также можно пользоваться для укрупненного расчета мощности охладителя.

Осуществляя выбор сплит-системы или другого вида охлаждающего агрегата, следует знать, что в отличие от электроотопительных установок электрическая мощность, потребляемая кондиционером, не соответствует мощности холодильной. И правда, полученная в нашем примере цифра 2.67 кВт на 20 квадратов комнаты, может смутить домовладельца, не владеющего вопросом. Здесь следует разъяснить, что данные холодильные машины весьма эффективны благодаря процессу парообразования и конденсации рабочего тела, то есть, фреона. На самом деле кондиционер использует в 3 раза меньше электроэнергии, для нашего примера это всего лишь 2.67 / 3 = 0.89 кВт.

Вы можете задать закономерный вопрос: если кондиционер потребляет втрое меньше, чем производит, значит, КПД установки тогда составляет 300%? Ответ прост: как известно, КПД не может превышать 100%, а остальные 200% — это тепловая энергия, которую рабочее тело (фреон) отбирает у горячего воздуха комнаты при испарении. Изначально это энергия солнца, нагревшая наше здание и воздух в нем, а основная задача кондиционера – отобрать эту энергию у воздушной среды помещения.

Электроэнергия нужна лишь для вращения роторов электродвигателей компрессора и вентиляторов, вот почему потребляемая мощность кондиционера гораздо меньше его холодопроизводительности.

Главная характеристика кондиционера

Важнейшей характеристикой для кондиционера считается его мощность охлаждения. От этого параметра зависит площадь помещения, что он способен охладить. Поэтому от того, насколько точно будет сделан расчёт кондиционера для квартиры, будет зависеть, насколько эффективно он будет работать после установки.

Негативные последствия расчётных ошибок не заставят себя ждать: недостаточная мощность проявится с наступлением настоящей жары, когда станет понятно, что прибор не справляется должным образом со своими охлаждающими обязанностями. Установка кондиционера с избыточной мощностью повлечёт риск переохлаждения присутствующих в помещении людей, более активную работу прибора, ведущую к преждевременному его износу, да и уплатить за большую мощность придётся больше. А зачем переплачивать?

Расчет с учетом дополнительных параметров

Обычный расчет мощности кондиционера, который описывается выше, чаще всего дает довольно точные результаты, однако нелишним будет знать про некоторые дополнительные параметры, которые иногда не учитываются, но достаточно сильно влияют на требуемую мощность устройства. Необходимая мощность кондиционера увеличивается к каждым из следующих факторов:

1. Приток свежего воздуха от приоткрытого окна. Способ, при помощи которого мы рассчитали мощность кондиционера, предполагает, что кондиционер будет работать при закрытых окнах, и свежий воздух не будет поступать в комнату. Чаще всего в инструкции по эксплуатации говорится о том, что работать кондиционер должен при закрытых окнах, в противном случае при попадании в помещение наружного воздуха будет создаваться дополнительная тепловая нагрузка.

При открытом окне ситуация иная, входящий через него объем воздуха не нормируется и посему дополнительная тепловая нагрузка будет неизвестной. Данную проблему можно попробовать решить таким методом – окно устанавливается в зимний режим проветривания (приоткрывается форточка) и закрывается дверь. Таким образом, в помещении будет исключено появление сквозняков, но в то же время в помещение будет опадать небольшое количество свежего воздуха.

Стоит отметить, что инструкция не предусматривает эксплуатацию кондиционера с приоткрытым окном, посему нормальная работа прибора не может быть гарантирована в такой ситуации. В случае если вы все-таки будете использовать кондиционер в данном режиме, тогда стоит учесть, что в этом случае потребление электроэнергии увеличится на 10-15 %.

1. Гарантированные 18-20 °С. Большинство покупателей задаются вопросом: не опасен ли кондиционер для здоровья? В инструкции четко говорится о том, что перепад температур внутри и снаружи не должен быть очень большим. Например, если температура на улице составляет 35-40 °С, тогда в помещении предпочтительнее поддерживать температуру не ниже 25-27°С. Исходя из этого, чтобы в помещении была минимально возможная температура 18°С, нужно, чтобы наружный воздух обладал температурой не больше 28,5°С.
2. Верхний этаж. В том случае, когда квартира находится на последнем этаже и над ней нет техэтажа, либо чердака, тогда нагретая крыша будет передавать тепло внутрь помещения. Горизонтальная крыша темного цвета получает в разы больше тепла, чем светлые стены. Исходя из этого теплопритоки от потолка будут выше, чем будет учтено в обычном расчете, посему мощность потребления нужно будет увеличить примерно на 12-20%.
3. Увеличенная площадь остекления. Во время обычного расчета предполагается, что в помещении есть одно стандартное окно (с площадью остекления 1,5-2,0 м2). Исходя из степени освещения солнцем, мощность кондиционера изменяется на 15% в большую, либо меньшую сторону от средних показателей. В том случае, когда размер остекления больше стандартного значения, тогда мощность прибора следует увеличить.

Так как при обычных расчетах учитывается стандартная площадь остекления (2*2), тогда для того, чтобы компенсировать дополнительные притоки тепла на каждый квадратный метр остекления более 2 кв м, следует добавить 200-300 Вт при сильном освещении, 100-200 Вт при среднем значении инсоляции и 50-100 Вт для затененных помещений.

Так, если комната:

• находится на солнечной стороне;
• в комнате есть большое количество оргтехники;
• в ней находится большое количество людей;
• в ней установлены панорамные окна,

то дополнительно накидывают по 20 % необходимой мощности.

В том случае, когда при учете дополнительных параметров расчетная мощность увеличилась, рекомендуется выбрать инверторный кондиционер. Такой агрегат обладает переменной мощностью охлаждения и потому, если его установить, то он будет эффективнее справляться при широком диапазоне тепловых нагрузок.

Обычный кондиционер с увеличенной мощностью консультанты santehnikportal.ru выбирать не рекомендуют, так как в небольшом помещении может создавать некомфортные условия из-за специфики своей работы.

Таким образом, расчет мощности кондиционера позволяет подобрать прибор с оптимальной холодопроизводительностью для создания комфортного микроклимата в комнате. Чем больше площадь помещения, тем больше должна быть мощность прибора. Но чем больше его производительность, тем больше электроэнергии потребляет устройство. Поэтому подбирайте технику с мощностью необходимой и достаточной для эффективной работы.

Подробный расчет производительности кондиционера

Принцип расчета производительности

Чтобы предварительно рассчитать мощность сплит-системы, достаточно информации о площади помещения. Правильно использовать данные по объему, но сходу перемножить параметры сложно. При грамотном вычислении производительности учитывают дополнительные факторы:

• расположение по сторонам света (юг, север);
• площадь остекления;
• количество людей, собирающихся в комнате одновременно;
• приток тепла от бытовой техники, электрических приборов;
• воздействие солнечной радиации, наличие защиты на окне;
• расположение помещения, на верхнем этаже летом жарче от нагретой крыши.

Формулы расчета

Точный показатель мощности сплит-системы в зависимости от площади и высоты считают по формуле:

Q = S*h*q, где

• S — площадь помещения, кв. м;
• h — высота потолка, м;
• q — коэффициент активности освещения, Вт/куб. м. Интенсивное (южная сторона) — 40, среднее (восточное и западное направление окон) — 35, низкое (северная сторона, тень деревьев) — 30.

Итоговая производительность по холоду рассчитывается по формуле:

Q = Q1+Q2+Q3, где

Q1 — поступление тепла от ограждающих конструкций. Формула параметра представлена выше Q1=S*h*q.

Q2 — выделение энергии человека. Значение зависит от возраста и степени физической нагрузки:

• взрослый в спокойном состоянии — 100 Вт;
• легкая нагрузка — 125 Вт;
• тяжелая физическая работа или интенсивное занятие спортом — 200 Вт.

Для детей в возрасте 5-12 лет коэффициент 50 Вт. При вычислении общего теплопритока при установке кондиционера в доме берется средний показатель 110 Вт, который умножается на количество членов семьи.

Q3 — тепловые притоки от бытовой техники. Расчетный коэффициент освещения и других приборов составляет 30% от потребляемой мощности.

• телевизор — 200 Вт;
• компьютер — 300 Вт

Пример вычисления

Исходные данные:

• площадь комнаты 25 кв. м;
• потолок 2,5 м;
• количество людей — 3 взрослых с легкой нагрузкой;
• восточная сторона, средняя интенсивность освещения;
• техника — телевизор и компьютер.

Q1=25*2,5*35=2188 Вт (2,2 кВт)

Q2=3*125=375 Вт (0,38 кВт)

Q3=300+200=500 Вт (0,5 кВт)

Полная мощность кондиционера на охлаждение

Q=2,2+0,38+0,5=3,08 кВт

Учитывая небольшой процент запаса подойдут сплит-системы с производительностью 2,93-3,38 кВт.

Дополнительными критериями выбора климатической техники являются: производитель, тип кондиционера, функциональные возможности, дизайн внутреннего блока. В бытовых условиях по соотношению цены и предоставляемого комфорта лидируют сплит-системы.
