Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Что такое распределительная коробка?

Распределительная коробка – это полая конструкция, монтируемая на стену и содержащая внутри себя коммутации проводников системы электроснабжения. В отличие от распределительного щита электрическая распредкоробка не со содержит каких-либо конструктивно сложных элементов. Другие названия распределительной коробки – ответвительная и распаячная коробка.

Главная задача данного элемента – это обеспечить свободный доступ к окончанием проводников для осуществления электромонтажных и ремонтных работ. В связи с этим конструкция коробки для распределения проводов предполагает наличие съемной крышки, выполняющей защитно-декоративную функцию.

Виды распределительных коробок

Существует два вида типовых конструкций распределительных коробок:

• распред коробки электрические наружные, или открытые, которые монтируются непосредственно на поверхности стен и используются при монтаже электропроводки открытым способом;
• распред коробки электрические внутренние, или скрытые, устанавливаются в углубления в стенах, специально выполненные в соответствии с размерами таких конструкций; подобные распаечные коробки применяются для скрытой проводки.

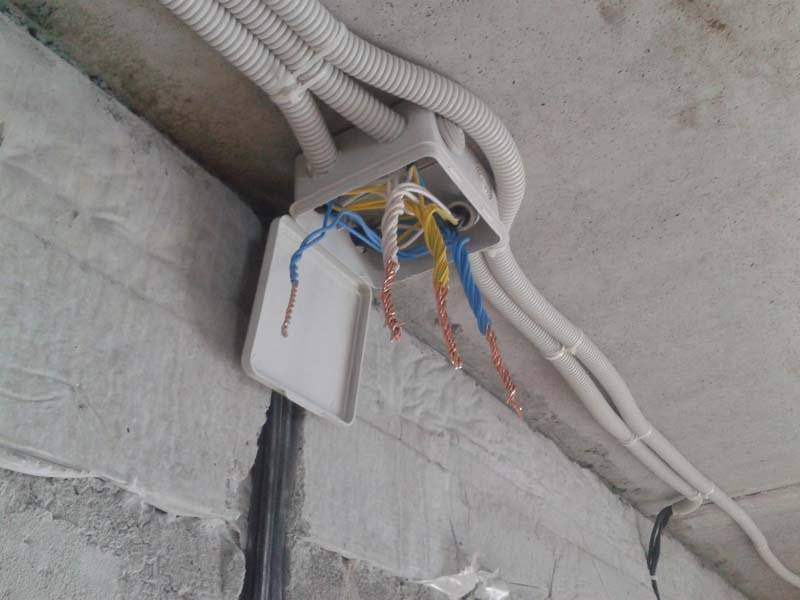

Распред. коробка наружная

Материал изготовления распределительныхкоробок

При изготовлении распаячной коробки важно обеспечить длительный срок ее эксплуатации, то есть проводники и их коммутации должны быть надежно защищены посредством данного элемента на всем протяжении своей службы. Именно поэтому материалами для их изготовления служат различные пластмассы высокого качества, а также металлы, покрытые слоем антикоррозийных грунтовки и краски

Металлические распределительные коробки производятся из луженой листовой стали. При необходимости их установки в высоковольтных сетях материалом изготовления могут служить алюминиевые сплавы, не боящиеся коррозии. При этом корпус такой конструкции снабжен крышкой с винтовым креплением, изоляционными прокладками и герметичными вводами и способен защищать соединения проводов от пыли, газа, влаги, а также даже при погружении в воду на глубину до одного метра.

Кроме того, в условиях пожароопасной обстановки металлический корпус может в течение некоторого времени оберегать внутреннее пространство от воздействия огня и высоких температур.

Корпуса из пластика во многом не уступают металлическим по своим защитным свойствам. Литые конструкции из фторопласта либо полипропилена не подвержены разложению под воздействием активных веществ и при этом обеспечивают качественную изоляцию и возможность длительного воздействия повышенной влажности, надежно защищая не только содержимое коробки, но и находящегося в непосредственной близости от нее человека (от возможного поражения электрическим током).

Под действием открытого пламени такие пластики не загораются, но могут, что называется, поплыть (расплавиться). По прочностным свойствам пластмассы, конечно, уступают металлам, однако бытовые распределительные коробки при правильной эксплуатации не подвергаются механическим нагрузкам, поэтому их применение в частных домах, квартирах и офисах более чем оправдано.

Из пластика

Внутреннее устройство распределительных коробок

Внутреннее пространство распределительной коробки включает в себя специальные крепления для проводов – зажимы и клеммные колодки. Посредством первых фиксируются кабели и группы проводов, отдельные токоведущие жилы зажимаются в клеммных колодках посредством винтовых фиксаторов.

Бюджетные или устаревшие конструкции могут не содержать простых и удобных в монтаже клемм. В таком случае соединения проводов осуществляется методом скрутки с обязательным последующим обжатием либо пайкой или сваркой.

Важно! Нельзя скручивать друг с другом проводники из разных материалов. Такие соединения очень быстро разрушаются ввиду протекания в них электрохимических процессов окисления, что ведет к увеличению сопротивления в месте коммутации

Клеммное же соединение позволяет стыковать провода из различных материалов. Корпус колодки отливается из полиэтилена, полиамида, полипропилена, либо из карбамида. Пружинные контакты могут быть медными или латунными и позволяют надежно удерживать провода внутри колодки. Латунные клеммы не подвержены электроэрозионному процессу и пригодны для коммутации медных и алюминиевых токоведущих жил, позволяя металлам долгое время оставаться целостными.

Предназначающиеся для вводов проводов либо кабель-каналов и труб отверстия в корпусе распределительной коробки оборудованы сальниковыми прокладками, которые позволяют сделать конструкцию герметичной, защищая соединения проводников от любых внешних воздействий.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадет. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обзор моделей на рынке

Распределительная коробка Тусо

Характеристики:

• диаметр 60 мм, глубина 40 мм;
• монтажная, или разветлительная;
• круглой формы, состоящая из корпуса и крышки;
• материал корпуса и крышки — негорючая пластмасса;
• фиксация крышки на защелках в крышке и корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление в открытом виде на шурупы или саморезы;
• количество вводов – 4 с резиновыми уплотнителями;
• класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

Характеристики:

• размеры 150*150*80 мм;
• прямоугольной формы для внутреннего монтажа,
• металлическая;
• фиксация крышки на винтах в корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление через корпус или на кронштейнах;
• поставляются с перфорированными монтажными рейками;
• класс влагозащиты — IP66;
• внутренне и наружное лакокрасочное покрытие — текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Обзор популярных моделей

Модели, зарекомендовавшие себя с положительной стороны:

1. IР55 РЕ120105. Высококачественное изделие, использующееся для открытой установки. Применяется с целью разветвления электрических кабелей в помещениях, а также для обеспечения защиты в местах соединений. Устройство российского производства поставляется на рынок в пластиковом корпусе и характеризуется высоким ресурсом эксплуатации. Продукт бренда Пласт Электро оснащен семью герметичными вводами на торцевых стенках.
2. Tyco. Эти устройства не относятся к категории влагозащитных. Изделие является монтажным или разветвительным, на отечественный рынок поставляется в округлом корпусе. Сам девайс изготовлен из негорючего пластика, который позволяет исключить негативное воздействие огня и высоких температур на кабели. Крышка крепится к корпусу посредством специальных фиксаторов. Изделие может применяться для монтажа в поверхности, выполненные из бетона или кирпича, также допускается открытый монтаж. На стены коробка будет фиксироваться посредством саморезов или болтов. Устройство оснащено четырьмя выходами с уплотнительными элементами.
3. JB-730. Коммутационное устройство на 24 контакта, оборудуется двумя креплениями для фиксации крышки. Эта модель используется с целью установки проводных слаботочных сетей. Может применяться для обустройства систем пожарной безопасности. Изделие выполнено в прочном пластиковом корпусе.
4. Courubi IP65. Изделие поставляется в квадратном корпусе, оснащается самозажимными винтами, выполненными из пластмассы. В корпусе устройства имеется специальное отверстие, позволяющее выполнить монтаж коробки на стене и не влияющее на герметичность изделия. По утверждению производителя, эта модель — одна из самых ударопрочных, представленных на рынке. Также она является устойчивой к высокому давлению, что обеспечивает надежность. К основным характеристикам следует отнести возможность самозатухания, в результате чего на устройство не распространяется горение.
5. Отдельно следует выделить продукты от производителя Hegel. Модели 2603, 2604, 2605, 2606 используются для открытой установки. В устройствах, кроме контактов электроцепей, можно установить клеммники, схемы, небольшие по размерам приборы и т. д. Для монтажа дополнительных элементов в конструкции коробок имеются специальные направляющие, установка осуществляется посредством самонарезающихся болтов. Устройство поставляется во влаго- и пылезащищенном корпусе, а крепление крышки осуществляется посредством специальных фиксаторов. Благодаря герметичным вводам обеспечивается максимальная плотность соединения электроцепей с трубами кабельных каналов. Если возникнет необходимость оставить крышку на изделии открытой, для этого на корпусе имеются специальные поводки. Устройство может выдерживать нагрузки до 400 вольт. Корпус изделия выполнен из полипропилена, а также ПВД. Фактическая температура огнестойкости составляет 650 градусов.

 Загрузка …

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Достоинства и недостатки монтажа без распределительных коробок

Достоинствами методики без разветвительных коробок считается:

• Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
• Снижение трудозатрат на этапе монтажных работ;
• Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
• Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
• Улучшение интерьера помещений;
• При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

• Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
• Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
• На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
   Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
   Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

• Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
• «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
• После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке. Небольшой перекос легко выравнивается, а вот большой- нет

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.
