Расстановка перекачивающих станций по трассе нп

Расстановка
перекачивающих станций выполняется
графически на сжатом профиле трассы.

Рассмотрим
реализацию этого метода для случая
округления числа перекачивающих станций
в большую сторону на примере одного
эксплуатационного участка. В работе
находятся три перека­чивающие станции,
оборудованные однотипными магист­ральными
насосами и создающие одинаковые напоры
H_СТ1= H_СТ1= H_СТ1. На ГПС
установлены подпорные насосы, создающие
подпор h_П. В конце трубопровода
(эксплуатационного участка) обеспечивается
остаточный напор h_ОСТ (рис. 1.16).

Рис.
1.16. Расстановка перекачивающих станций
по трассе нефтепровода постоянного
диаметра

По
известной производительности нефтепровода
определя­ется значение гидравлического
уклона i. Строится треугольник
гидравлического уклона abc (с учетом
надбавки на местные сопротивления) в
принятых масштабах сжатого профиля
трассы.

Из
начальной точки трассы вертикально
вверх в масштабе высот строится отрезок
AC, равный суммарному активному напору
перекачивающих станций AC=h_П+n·H_СТ.

Вычитая
из суммарного активного напора отрезок
СС₁, равный величине h_ОСТ,
строим через точки С₁B₁прямую
линию, параллельную гипотенузе
гидравлического треугольника abc. Точка
C₁должна совпадать с конечной
отметкой z_Кнефтепровода.

Место
положения на трассе второй перекачивающей
станции определяется с помощью отрезка,
проведенного из вершины напора H_СТ1параллельно линии гидравлического
уклона до пересечения с профилем.
Расположению второй перекачивающей
станции будет соответствовать точка
M на профиле трассы.

15. Размещение лупингов и ПС по трассе
НП (+14 вопрос)

При
округлении числа перекачивающих станций
в меньшую сторону рассчитывается длина
лупинга (вставки) и гидравлический уклон
на участке с лупингом (вставке). Рассмотрим
особенности расстановки ПС по трассе
нефтепровода в этом случае. Исходные
данные для построения примем как в
случае, рассмотренном выше.

Дополнительно
строится гидравлический треугольник
abd. Его гипотенуза bd определяет положение
линии гидравлического уклона на участке
с лупингом i_Л(рис. 1.17).

Из
точек С₁ и B₁строится
параллелограмм C₁F₁B₁K₁,
стороны F₁B₁и C₁K₁которого параллельны линии bd, а стороны
C₁F₁и B₁K₁–
параллельны линии bc гидравлических
треугольников abc и abd. При этом горизонтальные
проекции отрезков C₁F₁и B₁K₁равны протяженности лупинга в
горизонтальном масштабе.

Как
видно из рисунка, при размещении всего
лупинга в начале нефтепровода, линия
падения напора будет изображаться
ломаной C₁F₁B₁, а в случае
расположения его в конце нефтепровода
– ломаной B₁K₁C₁. По
правилу параллелограмма лупинг можно
размещать в любом месте трассы, поскольку
все варианты гидравлически равнозначны.
Лупинг также можно разбивать на части.
Однако предпочтительнее размещать
лупинг (или его части) в конце трубопровода
(перегонов между перекачивающими
станциями).

Расстановка
перекачивающих станций по трассе в
случае прокладки лупинга выполняется
в следующем порядке. Из точек C₂и
C₃строятся части аналогичных
C₁F₁B₁K₁параллелограммов
до пересечения с профилем трассы. Таким
образом, вторую перекачи­вающую
станцию можно разместить в зоне возможного
располо­жения B₂K₂, а третью
– в зоне B₃K₃. Предположим,
что исходя из конкретных условий, станции
решено расположить в точках X и Y.

Рис.
1.17. Расстановка перекачивающих станций
и лупингов по трассе нефтепровода

Проводя
из точки Xлинию, параллельнуюi_Л, до пересечения
с линиейC₂B₂,
определяется протяженность лупингаl_Л1. Аналогичные
построения выполняются для размещения
остальных лупингов и станций. Сумма
длин отрезковl_Л1,l_Л2иl_Л3должна равняться расчетной длине лупингаl_Л,

Нормы обустройства газопровода

На лупинги распространяются обычные правила для всех газопроводов. Поэтому работы могут начинаться только после утверждения соответствующего проекта. Производить их вправе специалисты, имеющие допуск.

Все оборудование, материалы, которые будут использоваться для строительства, должны быть проверены на наличие соответствующих сертификатов, отсутствие повреждений, других недостатков.

При выполнении обустройства используют стальные трубы, точнее, отдельные их виды, подвергшиеся специальной антикоррозийной обработке, а также их полиэтиленовые аналоги.

Для лупинга следует использовать только сертифицированные трубы, другие комплектующие, а также контролировать прилегание трубы к грунту, ряд других параметров

Необходимые работы выполняются поэтапно, то есть такая операция начинается с подготовки лупинга к сборке. Для чего роются траншеи, устанавливаются опоры, далее происходит монтаж отсечных клапанов с двух сторон, обустраиваются приемники, к которым на следующем этапе приваривают трубы параллельной линии.

При строительстве ответственные лица обязаны контролировать ряд важных параметров, к которым относится прилегание ко дну траншеи, расстояние между различными коммуникациями — как сторонними, так и относящимися к конструкции самого газопровода. Особому контролю подвергаются сварные соединения, а также антикоррозийное покрытие.

После окончания монтажа параллельной линии должны быть выполнены соответствующие испытания. Перед проведением таких операций необходимо совершить подготовительные работы.

К примеру, траншея в которой смонтирован лупинг должна быть присыпанной слоем грунта. Но полностью засыпать ее ненужно, так как такая процедура выполняется только после успешного прохождения проверки на пригодность к использованию.

Способы защиты газопровода от почвенной коррозии

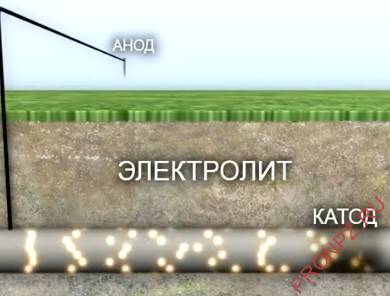

Подземные газопроводы защищают от коррозий двумя способами: пассивным и активным. Пассивная защита заключается в изоляции трубы от контакта с грунтом с помощью битумно-резиновых, полимерных и других прочных и химически стойких защитных покрытий.

Активная защита реализуется выносом анодной зоны, подверженной коррозии, с трубопровода на электрод, соединенный с трубопроводом в электрическую цепь изолированным проводником. Ток в этой цепи, обычно, берется с внешнего источника тока – станции катодной защиты. В этом случае, в качестве анодного заземления используется малорастворимые электроды (чугунные, графитовые, графито-пластовые).

Активный способ защиты трубопровода от коррозии

В случаях, когда использование катодной защиты невозможно, используются анодные электроды из металлов с более отрицательным потенциалом, чем материал трубы газопровода. Например, из алюминия, магния, цинка. И ток в цепи появляется за счет естественной разности потенциалов – этот способ называется протекторной защитой.

Основные сооружения, входящие в комплекс магистрального газопровода

Согласно СНиП, магистральный газопровод включает в себя трубопровод и все ответвления с диаметром труб не более 1420 мм. Избыточное давление передаваемого газа не должно превышать 10 МПа.

В состав газопроводного комплекса входят следующие объекты:

Состав сооружений магистрального газопровода

• газовая скважина со «шлейфом»;
• газосборный пункт;
• газопромысловый коллектор;
• очистительные сооружения;
• газокомпрессорная станция;
• магистральный газопровод;
• запорные устройства;
• переходная компрессорная станция;
• переходы;
• линия связи;
• запасной набор труб;
• вдольтрассовая дорога с подъездами;
• газораспределительные станции;
• отводы;
• защитные сооружения;
• лупинг;
• городские газовые сети.

Лупинг – это трубы, укладка которых осуществляется параллельно основному трубопроводу. Лупинги сооружаются, если нужно повысить производительность трубопровода. Их месторасположения не имеет значения.

Лупинг газопровода

Назначение магистрального газопровода

Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

• однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
• многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
• телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.

Классификация газопроводов

• подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
• надземные (т. е. трубы устанавливаются на опорах);
• наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

Газораспределительная станция

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

• являются законодательными документами, соблюдение которых носит обязательный характер;
• проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
• могут быть основанием для вынесения решения по судебному иску;
• признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Около жилого здания

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Схема подключения

Разновидности газопроводных полиэтиленовых труб

Трубы из полиэтилена используют при прокладывании газо– и водопроводов, канализации, отопительных и оросительных систем. Различное назначение трубопроводов обуславливает использование изделий, имеющих разные технические характеристики.

К газопроводным трубам предъявляются самые жесткие требования, ведь даже незначительная утечка газа может быть смертельно опасна. Используемые для производства материалы должны выдерживать большие нагрузки: давление рабочей среды, растяжение и сжатие труб, воздействие агрессивных веществ.

Газовые трубы производят из полиэтилена низкого давления, а разновидности изделий зависят от марки этого материала: ПЭ-80 и ПЭ-100. Различаются трубы разных марок толщиной стенок и предельным рабочим давлением:

Разновидность труб	толщина стенок, мм	рабочее давление, МПа
ПЭ-80	2-3	3-6
ПЭ-100	3,5	8-12

Маркировка и технические характеристики

Трубы обеих разновидностей выпускают в виде отрезков по 13 м или мотков-бухт общей длиной 200, 500 и 700 м.

Для полиэтиленовых комплектующих, предназначенных для монтажа газопровода, существуют стандарты маркировки, позволяющей отличить эти изделия от труб, имеющих иное назначение, и узнать информацию о трубе даже по метровому отрезку.

Цветовая маркировка позволяет даже при беглом взгляде понять, из какого материала и для каких целей изготовлена труба. Газовые ПЭ-трубы окрашиваются в однородный желтый цвет или в черный с нанесением вдоль оси тонких прямых линий желтого или оранжевого цвета.

Рекомендуем ознакомиться: Как выбрать и установить дымоход для газовой колонки в квартире или частном доме

Символьная маркировка наносится на каждом погонном метре трубы и содержит все необходимые сведения о ней.

Информацию, нанесенную на поверхность трубы, легко прочитать: первым идет название фирмы-производителя, следующими по порядку – технические характеристики, последними – дата изготовления, номера партии и бригады.

Маркировка	расшифровка
ПЕ80 или ПЕ100 (возможны варианты в международных форматах “РЕ 80” и “РЕ 100”)	материал изготовления – полиэтилен соответствующей марки
ГАЗ	назначение – для монтажа газопровода
SDR в формате ХХ,Х	значение стандартного соотношения размеров – отношения внешнего диаметра трубы к толщине стенок (указывается не всегда)
числовое значение, например, 32х3,0	первое число обозначает диаметр трубы, второе – толщину ее стенок, оба значения указываются в мм
ГОСТ Р 50838-2009	стандарт качества труб для газопроводов
желтые осевые линии	для изготовления использован полиэтилен ПЭ-80
оранжевые осевые линии	для изготовления использован полиэтилен ПЭ-100

Нормы обустройства газопровода

На лупинги распространяются обычные правила для всех газопроводов. Поэтому работы могут начинаться только после утверждения соответствующего проекта. Производить их вправе специалисты, имеющие допуск.

Все оборудование, материалы, которые будут использоваться для строительства, должны быть проверены на наличие соответствующих сертификатов, отсутствие повреждений, других недостатков.

При выполнении обустройства используют стальные трубы, точнее, отдельные их виды, подвергшиеся специальной антикоррозийной обработке, а также их полиэтиленовые аналоги.

Необходимые работы выполняются поэтапно, то есть такая операция начинается с подготовки лупинга к сборке. Для чего роются траншеи, устанавливаются опоры, далее происходит монтаж отсечных клапанов с двух сторон, обустраиваются приемники, к которым на следующем этапе приваривают трубы параллельной линии.

При строительстве ответственные лица обязаны контролировать ряд важных параметров, к которым относится прилегание ко дну траншеи, расстояние между различными коммуникациями — как сторонними, так и относящимися к конструкции самого газопровода. Особому контролю подвергаются сварные соединения, а также антикоррозийное покрытие.

После окончания монтажа параллельной линии должны быть выполнены соответствующие испытания. Перед проведением таких операций необходимо совершить подготовительные работы.

К примеру, траншея в которой смонтирован лупинг должна быть присыпанной слоем грунта. Но полностью засыпать ее ненужно, так как такая процедура выполняется только после успешного прохождения проверки на пригодность к использованию.

Производительность магистральных газопроводов

Газопроводы в России

Под производительностью газопровода понимается количество газа, которое транспортируется по его трубам за год.

Российские газопроводы отличаются по производительности. Значение зависит от топливно-энергетического баланса зоны, где панируется укладка труб. Из-за колебаний температуры в течение года используется разное количество газа, поэтому фактическая производительность обычно имеет меньшее значение, чем вычисленная.

Чтобы значительно повысить производительность магистрального трубопровода, на компрессорных станциях устанавливаются центробежные нагнетатели, работающие благодаря газовым турбинам или электрическим моторам.

Чтобы выбрать систему автоматического регулирования производительности трубопровода, нужно изучить неустановившиеся процессы в системах, которые отвечают за дальнюю передачу газа. Переходные процессы в газопроводах не должны проходить бесконтрольно. При установке системы автоматического контроля данные процессы, как правило, характеризуются затуханием.

https://youtube.com/watch?v=RSnBiY2lYs4

Проектирование газопроводов

Проектирование газопроводов проводят с учетом:

• СП 62.13330.2011 (пункт 5.6.6. а) — для скальных грунтов:
• СП 22.13330.2016 — для пучинистых, просадочных. набухающих и насыпных грунтов;
• СП 21.13330.2012 — для просадочных грунтов и для подрабатываемых территорий;
• СП 25.13330.2012 — для многолетнемерзлых грунтов;
• СП 14.13330.2014 — для сейсмических районов.

Прочность и устойчивость газопроводов, проектируемых для прокладки на подрабатываемых или эакарстованных территориях, а также на границах неравномерных деформаций грунтов, обеспечивают за счет:

• увеличения подвижности газопровода в грунте,
• снижения воздействия деформирующегося грунта на газопровод.

Для обеспечения подвижности газопровода в грунте и снижения воздействия деформирующегося грунта на газопровод предусматривают:

• применение компенсаторов, устанавливаемых в специальных нишах, предохраняющих компенсаторы от защемления грунтом,
• применение малозащемляющих материалов для засыпки траншей после укладки труб.

В качестве малозащемляющих материалов для засыпки траншей газопровода рекомендуется применять крупный или среднезернистый песок и другой грунт, обладающий малым сцеплением частиц.

Протяженность зоны защиты газопровода на подрабатываемых территориях определяют длиной мульды сдвижения, увеличенной на 150 наружных диаметров в каждую сторону от границы мульды сдвижения.

В грунтах с несущей способностью менее 0,025 МПа (неслежавшиеся насыпные или илистые грунты и т. п.), а также в грунтах с включением строительного мусора и перегноя (содержание от 10 % до 15 %) дно траншеи усиливают путем прокладки бетонных, антисептированных деревянных брусьев, устройства свайного основания, втрамбовыванием щебня или гравия или другими способами.

При прокладке газопроводов по местности с уклоном свыше 200 %о в проектной документации  предусматривают мероприятия по предотвращению размыва засыпки траншеи, устройство противоэрозионных экранов и перемычек как из естественного грунта (например, глинистого), так и из искусственных материалов (обетонирование. шпунтовое ограждение и т. п.). нагорных канав, обвалований или другие мероприятия для отвода поверхностных вод от трассы газопровода; либо предусматривают надземную прокладку.

Выбор способа защиты определяют в каждом конкретном случае исходя из природных, грунтовых условий местности.

АЗБУКА ПРОИЗВОДСТВА. Футляр магистрального газопровода

Специальная программа «ABCofOperations» продолжает подробно рассказывать об особенностях процесса передачи газа

Это буква «F» для корпуса, важная характеристика защитной конструкции газопроводов.

Что это такое

Корпуса — это конструкции, предназначенные для защиты газопроводов от внешних нагрузок, механических повреждений и предотвращения выброса голубого топлива на пересечениях с железными дорогами, основными автомагистралями, подземными и наземными сооружениями и коммуникациями.

Защитные оболочки должны обладать рядом характеристик для обеспечения эксплуатационной надежности, включая водонепроницаемость, стойкость к истиранию и коррозии.

По любой причине;

Надежность систем газопроводов зависит от строгого соблюдения технических условий на прокладку газопроводов. В некоторых регионах используются специальные фитинги для труб, называемые гильзами. Подземные установки вызывают наибольшие проблемы, когда газопроводы пересекают искусственные и естественные преграды, такие как железные и автомобильные дороги.

Корпус для защиты проводников

В этом случае для компонентной структуры необходимо использовать дополнительную структуру (защитный корпус или так называемый корпус). Корпус снижает нагрузку на трубу и защищает ее от вибрации, трения и механических повреждений. В таких местах грунт часто начинает двигаться, что может привести к опасным ситуациям, т.е. протечкам. Кроме того, корпус дополнительно защищает трубопровод от блуждающих токов и помогает обнаружить и выпустить газ в случае повреждения трубопровода. Поэтому кожухи необходимы не только для защиты газопроводов от агрессивных средств и различных воздействий, но и для безопасности окружающего населения. Поскольку утечка газа — очень опасное явление, в этом случае необходима дополнительная защита.

Как это работает.

Монтаж газовых труб с защитными кожухами строго регламентирован отраслевыми и национальными нормами. Четко определен не только процесс установки труб, но и длина защитного кожуха.

В частности, в случае железнодорожных путей защитный корпус, проходящий под полосой движения, должен находиться на расстоянии не менее 50 метров от оси внешней полосы движения. Такие большие расстояния оправданы — газ очень взрывоопасен, а поезд довольно тяжелый. Однако в случае дорог ящик должен находиться на расстоянии не менее 25 метров от дороги (но не менее 2 метров от дна насыпи). Кроме того, в Правилах также содержатся строгие указания по глубине установки.

Прокладка труб под дорогой

Газовые щиты изготавливаются из стальных труб диаметром не менее 20 см. Стоит отметить, что трубы помещены в кожухи с улучшенной изоляцией. Все сварные соединения тщательно проверяются методом неразрушающего контроля, и только трубы, прошедшие испытания и тесты на прочность и герметичность, устанавливаются в корпус. При установке на конце стального корпуса обеспечивается диэлектрическое уплотнение. Кроме того, один конец защитного кожуха должен быть оснащен необходимыми выпускными свечами для отвода газов в атмосферу.

Прокладка газовой трубы под землей: технология, ГОСТ, видео

Для прокладки подземного газопровода нужно предусмотреть то, чтобы проезжая магистраль была перекрыта, а компания, которая занимается установкой газопровода под землей, используя проекты дорог, начертила план местности для расположения оборудования и в чертеже указала точную геометрию объектов, которые прилегают к постройкам. Это обеспечит правильно расположить знаки дорожного движения, для ограничения проезда по трассе или на участки земли, где планируется прокладывать подземную газовую систему.

Такое расположение запрещающих знаков должно быть согласовано с территориальным органом дорожной инспекции, которая, в свою очередь, в случае принятия положительного решения должна выдать разрешающий ордер на производство установки магистралей под землей.

прокладка газовой трубы по участку над землей

Советы рекомендательного характера по прокладке

Итак, при выполнении монтажных работ учитывается следующее

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в металлическом коробе (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить заглушки на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.

прокладка газовой трубы по участку своими руками

Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.

прокладка газовой трубы под землей частный дом

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.
