Как устроена лучевая система отопления: схемы и варианты разводки

Модернизация системы с целью экономии

Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. С этой целью, как правило, достаточно установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.

Посредством такой термостатической головки можно устанавливать значения оптимальной, абсолютно комфортной температуры нагрева теплового носителя.

Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри одного здания помещений, имеющих разное назначение

Преимущества

• Лёгкость в расчётах. Самое сложное — определить длину труб.
• Радиатор подбирают, исходя из потребностей помещения в тепле, и учитывать его удалённость от котла не нужно.
• Используется одна и та же труба на всю систему.
• Особая эффективность для тёплого пола.
• Хорошо сочетается с электронным управлением и простыми циркуляционными насосами.
• Высокая надёжность.
• В случае возникновения течи нет надобности отключать всю систему. Достаточно отключить только один радиатор и провести ремонт.
• Удобство регулировки температуры. Она изменяется индивидуально для каждого отопительного прибора, все вентили находятся в одном месте, изменение температуры не затронет другие радиаторы.
• Отсутствие большого количества фитингов и переходников.
• Используют трубу малого диаметра. Она самая дешёвая и её легко размещать в стенных кабель-каналах, загруженных коммуникациями коллекторах.
• Для монтажа труб малого диаметра достаточно простого инструмента, особенно при монтаже металлопластиковых труб.
• Отсутствие логистических простоев при монтаже. Подвозится только труба, и нет надобности ждать, если забыли заказать из магазина какой-то дополнительный фитинг.
• Малое давление внутри системы отопления и низкая скорость протекания воды. Как следствие — большая износостойкость системы.
• Низкие требования к объёму и качеству бачка-компенсатора.
• Монтаж системы может производиться без применения пайки полипропилена силами домашнего мастера
• Экономичность. Есть возможность индивидуально устанавливать температуру в каждом помещении дома. Например, в спальне можно выставлять более низкую температуру днём, а в кухне — ночью. Благодаря этому можно сэкономить до 40% на расходе топлива в котле.

Рекомендации по монтажу

Прежде всего, нужно верно определить диаметры трубопроводов, особенно это касается магистралей, тут не обойтись без гидравлического расчета. Немного проще с лучевыми ветками к радиаторам, их размер можно взять по такому принципу:

• для батареи мощностью до 1.5 кВт труба 16 х 2 мм;
• для радиатора мощностью свыше 1.5 кВт труба 20 х 2 мм.

Выполняя разводку в полу, все подводки нужно обязательно утеплить, иначе вы будете греть участки стяжки, а батареи будут холодные. Не разбрасывайте трубы как попало, мотивируя тем, что они все равно зальются раствором и беспорядка видно не будет. Это ошибка, ветки надо проложить аккуратно, распределив их попарно, а в конце проставить только вам заметные метки в тех местах, где лежат трубы. Впоследствии это поможет их быстро отыскать в случае аварии.

Произвести монтаж своими руками в одноэтажном доме сравнительно просто. Выбрать оптимальное размещение для шкафа с коллектором (идеально – в нише стены), замерить расстояния и закупить трубы, установить радиаторы. Балансировочную арматуру нигде ставить не нужно, только шаровые краны на батареях. Кстати, при возможности вертикальные участки труб, выходящих из пола, можно упрятать в стены. Тогда присоединения к отопительным приборам будут не видны абсолютно.

Совет. Не используйте в подобных сетях трубы из полипропилена. Они не гнутся и обладают большим линейным удлинением. Да и нелогично в дорогой системе применять дешевые материалы, лучше возьмите металлопластик либо сшитый полиэтилен.

В доме с двумя и более этажами нужно на каждом ответвлении от стояка установить запорно – регулирующую арматуру. На подающем трубопроводе ставится шаровой кран, а на обратном – балансировочный вентиль. Это позволит уравновесить всю систему гидравлически, а также отсекать от обогрева этажи в случае необходимости.

Правила монтажа

Монтаж осуществляется с использованием металлопластиковой трубы одного диаметра и коллекторов. Обычно ставится шестнадцатая труба, и лишь для очень больших радиаторов может понадобиться двадцать пятая.

При монтаже трубу прокладывают от каждого коллектора к радиаторам, используя стандартные соединительные муфты, входящие в комплектацию коллекторов. Такие же стоят и на радиаторах. Остаётся всего лишь проложить к ним трубы в каналах, под полом или открытым способом, и закрепить их.

Монтаж расходомеров и циркуляционного насоса лучше доверить профессионалам. Дело в том, что сам насос чаще всего приходится монтировать в железную трубу, особенно с газовым или угольным котлом. Поэтому работа проводится с применением сварки.

Подключение радиаторов отопления при лучевой разводке.

Каким образом подключить радиаторы отопления при лучевой разводке? Здесь вариантов много. Кто-то говорит, что лучше всего применять диагональное подключение, и только в этом случае прогрев будет равномерный. Кто-то сторонник нижнего подключения. Можно и сбоку.

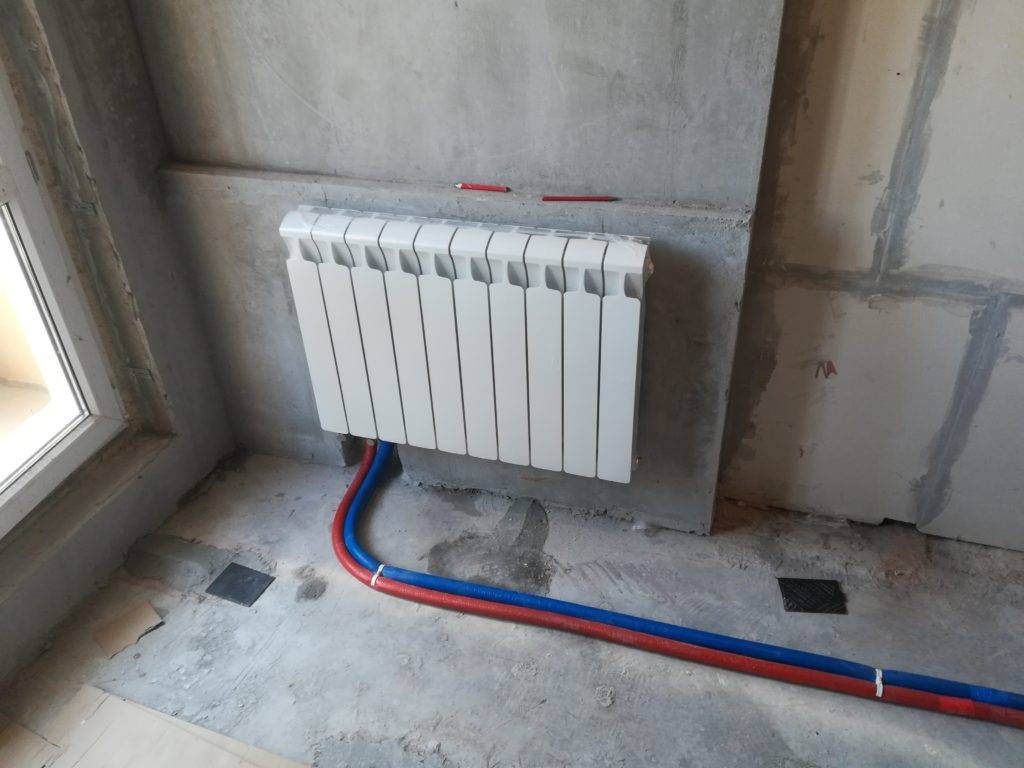

При лучевой разводке подключение радиаторов отопления лучше всего сделать снизу. Это более эстетично с точки зрения внешнего вида. К тому же при такой схеме подключения равномерность циркуляции теплоносителя легко добиться с помощью балансировочных клапанов на коллекторах.

А лучше всего приобрести радиаторы именно с нижними выходами для подключения. Тогда выход из стены будет вообще не виден. А при использовании мультифлексных групп эта задача становится самой простой при монтажных работах.

При разводке труб следует сделать небольшой изгиб, для компенсации линейного расширения трубы. А на всех углах следует использовать фиксаторы поворота.

Изгиб труб при подходе к радиатору для компенсации линейного удлинения

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

• Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
• Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
• Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
• При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

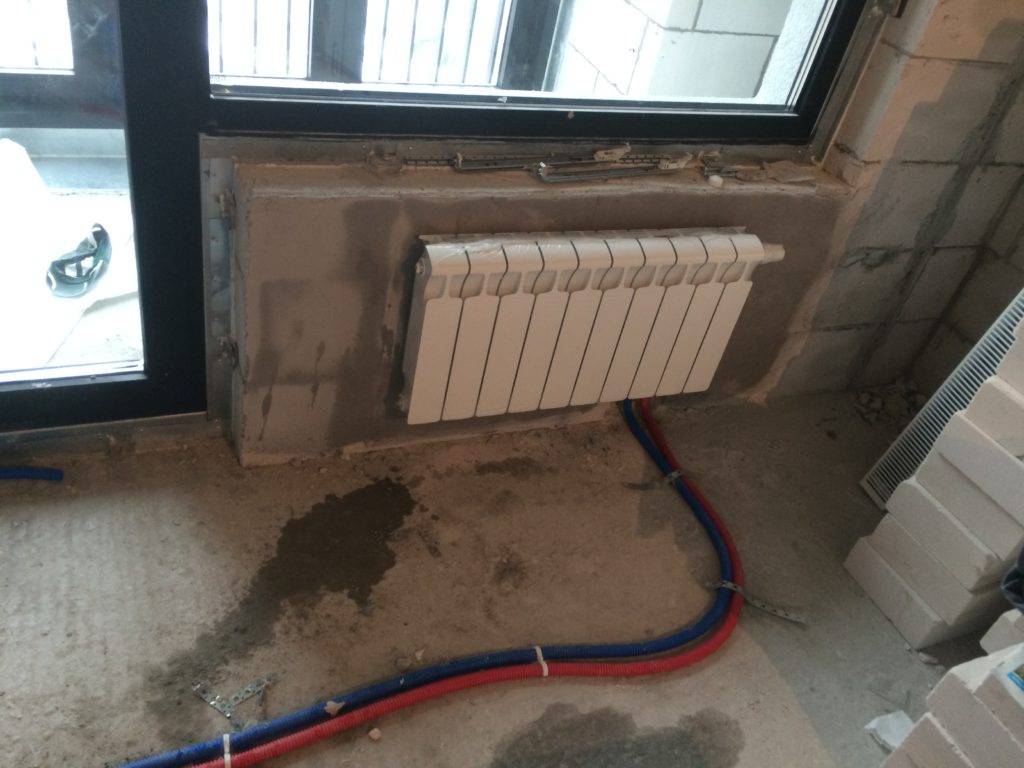

Подводки отопления разведены в трубках из вспененного полиэтилена.

Как работает лучевая схема

Коллекторный узел отвечает за циркуляцию теплоносителя по отдельным контурам. Конструктивно — это участок трубы с отводами на каждую батарею.

Принцип работы коллекторной системы следующий:

• теплоноситель через узел ввода поступает на подающую гребёнку коллектора;
• через гребёнку тепловая энергия распределяется по разводке с включенными в неё конвекторами;
• пройдя через конвектор, остывший теплоноситель по выходному трубопроводу отводится на обратную гребёнку коллектора и опять возвращается в котёл для повторного нагрева.

Подающая и обратная гребёнки составляют коллекторную группу.

Коллекторный узел системы отопления

Количество контуров, подключаемых к гребёнке, выбирается индивидуально для конкретной схемы отопления и числа конвекторов. Обычно коллектор поддерживает от 2 до 12 контуров.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Выбор насоса циркуляции

Лучевая трубопроводная разводка используется обычно в системах горизонтального типа с нижней подачей теплового носителя. Для неё требуется насос, который стимулирует циркуляцию тёплой жидкости по всем ветвям.

Циркуляционный насос уравнивает температурные показатели на входе и выходе контура отопления. Таким образом, повышается качество обогрева. Система становится компактнее и не такой материалоёмкой.

Для правильного выбора циркуляционного прибора в связи с этими характеристиками необходимо знать диаметр труб, их протяжённость и расстояние от самого насоса. Рассчитывать эти показатели нужно уже на стадии составления проекта.

Как установить насос

Для достижения максимального коэффициента полезного действия и качественного обогрева требуется учитывать следующее:

1. Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
2. Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
3. Должен находиться максимально близко к расширительному баку.
4. Насос с терморегулятором обязан быть вдали от горячих предметов.
5. Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком.
6. Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
7. Перед тем как запустить насос, стоит заполнить систему теплоносителем.

Многих интересует вопрос, можно ли обойтись без насоса, датчиков и воздухоотводчиков. Ответ – да. Однако потребуется организация некоторых условий, ведь циркуляция теплоносителя будет естественной.

Специалисты редко рекомендуют такой вариант. Дело в том, что лучевая схема системы отопления требует использования труб большого диаметра, а расширительный бачок нужно будет ставить в самом высоком уровне.

Небольшая дача либо другой маленький объект могут оптимально подойти для системы с естественной циркуляцией жидкости. Однако какой бы не был выбран вариант обогревательной системы, всё должно продумываться на этапе составления проекта.

Про виды циркуляционных насосов можно прочитать в этой статье.

Двухтрубная система отопления

Как видно из названия у двухтрубной системы отопления имеется две трубы, по которым циркулирует теплоноситель. Одна из них называется подачей, горячий теплоноситель направляется к радиаторам. Вторая труба носит название обратка – остывший теплоноситель из радиаторов отправляется обратно в теплообменник котла. В однотрубной за все отвечала одна труба.

Существуют различные технологические решения двухтрубной системы отопления:

С естественной циркуляцией теплоносителя (гравитационная). Этот вариант двухтрубной системы является полностью энергетически независимым. Он может быть использован в сочетании с твердотопливными котлами. Часто проектировался в старых малоэтажных домах, когда насосные системы еще не были развиты. В состав системы входит расширительный бачок, достаточно большого объема, расположенный в самой высокой точке здания. Такое техническое решение имеет множество недостатков. Начиная с необходимости использования дорогостоящих труб большого диаметра и заканчивая постоянным образованием воздушных пробок в радиаторах. Кроме того скорость передвижения теплоносителя в такой системе невозможно контролировать, поэтому она плохо поддается регулировке температуры;

С принудительной циркуляцией. Вот тут уже двухтрбная система и разгулялась на всю катушку. В состав системы входит циркуляционный насос перемещающий теплоноситель. Открытая ёмкость расширительного бака заменяется герметичным мембранным баком в котельной, что существенно снижает вероятность образования воздушных пробок. Единственная сложность – это подбор мощности циркуляционного насоса в соответствии с параметрами гидравлического сопротивления отопительного контура.

Двухтрубная имеет ряд классных преимуществ:

При грамотном подходе, можно смонтировать радиаторы так, что они будут греть одинаково хорошо. Какие-то больше, какие-то меньше, но этого вы вряд ли заметите.
Можно смело ставить термоголовки, вместо обычных радиаторных вентилей

Не важно, какая погода на улице, у вас в помещении будет всегда схожая температура. Плюс ко всему, современные радиаторы достаточно быстро реагируют на изменение температуры

Захотели остудить помещение, покрутили термоголовку и через 15-20 минут получили желаемое.
Более адекватная стоимость, по сравнению с лучевой разводкой.

Но самым жирным недостатком на сегодняшний день в современных двухтрубных системах я считаю большое количество стыков. Учитывая, что большинство двухтрубок в современных домах разводятся скрытым способом, в стенах или стяжке, я бы задумался о таком решении. В большинстве случаев ничего никогда не потечет. Но один человеческий фактор может подпортить настроение и вам придется вскрывать уже отремонтированные полы.

Когда имеет смысл обустраивать лучевую систему

Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.

Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:

• места установки отопительных приборов;
• спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;
• просчитать места монтажа предохранительной и запорной арматуры и их количество.

Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.

Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.

Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

• Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
• Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Какое оборудование и материалы использовать

Универсального проекта обогрева лучевого типа нет, поэтому использование в такой схеме оборудования и материалов будет зависеть от выбора конкретного варианта устройства контура отопления. Это может быть стандартное отопление радиаторами или, например, тёплый водяной пол.

Обобщённо для лучевого отопления необходимо следующее основное оборудование:

• коллекторный блок (гребёнка);
• наружный или встраиваемый в стену коллекторный шкаф;
• циркуляционный насос;
• манометр;
• воздушный клапан;
• термостат;
• запорно-регулирующие клапаны;
• ротаметры;
• узлы подмеса;
• мембранный расширительный бак.

По объёму бак выбирается на 10% больше общего объёма теплоносителя в системе.

Для монтажа лучевой схемы обогрева необходимы и дополнительные элементы.

Дополнительные детали для подключения коллектора

1. Воздухоотводы.
2. Переходники.
3. Уголки.
4. Краны.
5. Сгоны.
6. Фитинги.
7. Штуцеры.

Для строительства лучей обогрева лучше использовать трубы из сшитого полиэтилена, в бухтах.

Диаметры монтируемых трубопроводов подбираются с учётом параметров оборудования, к которому они подключаются (выходы центральной магистрали, коллекторной гребёнки). Чаще используются трубы диаметром от 20 мм до 32 мм.

Комплект коллектора может быть оснащён полезными устройствами — сервоприводами.

Сервопривод для коллектора отопления

Эти приборы делают систему отопления «умной», поддерживая через блок контроля в автоматическом режиме заданные параметры обогрева.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Рекомендации экспертов: 10 советов тем, кто решил сам монтировать лучевую систему отопления

Эксперты в сфере отопления рекомендуют прислушаться к следующим советам:

В процессе монтажа терморегуляторы и термостаты следует устанавливать на некотором расстоянии от источников тепла, чтобы их показания не искажались;
Перед началом установки циркуляционного насоса рекомендуется промыть систему, чтобы в ней не осталось твердых включений, негативно влияющих на ротор и крыльчатку;
Если предполагается, что насос будет установлен на ветке с горячей водой, то при покупке агрегата следует обращать внимание на температурный режим эксплуатации. Насос, не предназначенный для работы с горячими температурами, устанавливается в обратку;
Желательно вместе с насосом монтировать воздухоотводчик.
Перед контрольным и последующими запусками насоса система должна быть заполнена водой

Всухую прибор включать нельзя.
Черновой пол, на который выкладываются трубопроводы лучевой системы, желательно застелить теплоизолирующей пленкой, а на трубы надеть гофрированные рукава. Чтобы проще отличать подающие трубы и возвратные, рукава следует выбирать двухцветные. Для отопления производители выпускают красные и синие. Они не должны надеваться плотно. Между рукавом и трубой должно быть свободное пространство в 2-3 мм, поскольку горячие трубы от тепла расширяются.
Если дом, пусть даже частный, выстроен в два этажа или он просто имеет мансарду, на каждом этаже устанавливается отдельный коллектор. Стояк при этом размещается в углу, ближайшем к месту размещения коллекторов. В многоэтажных зданиях для удобства монтажа коллекторы располагаются обычно друг над другом и каждый, соответственно, на своем этаже.
По мнению некоторых специалистов, нет необходимости устанавливать манометры или термометры на коллекторе. Термостаты ставятся в обогреваемом помещении, они имеются на котлах и счетчике. Кстати, основные показания берутся именно с последнего. Измерительные приборы на коллекторе – ненужная роскошь.
В каменных и, особенно, в панельных домах отопление будет экономичным и в достаточной степени эффективным, если предварительно провести утепление наружных стен и пола.
Не следует экономить на стальной арматуре, соединяющей радиатор с теплым полом. Трубка Г-образных изделий прочнее отопительных труб, поэтому она исключит поломку в соединении.

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
