Лотки для поверхностного водоотведения – классификация с характеристикой

Классификация

Существует несколько параметров, на которых базируется классификация лотков. И первым классом обычно выступает нагрузка, которую желоба должны выдерживать. Это важный параметр, от которого зависит срок эксплуатации дренажного водоотведения.

Здесь шесть групп:

А15. Не самая прочная модель. Поэтому лотки этого типа укладывают вдоль пешеходных зон, вокруг участков частных домов, спортивных площадок, внутри скверов, вдоль велосипедных маршрутов.
В125. Более мощная конструкция, которую монтируют вдоль дорог с небольшой интенсивностью движения

Важно, чтобы по этим магистралям ездили только легковые автомобили, а не самые тяжелые транспортные средства.
С250. лотки водоотводные новороссийск могут быть установлены вдоль дорог, где интенсивность движения средняя

Монтаж их также производят внутри автосервисов, автомоек.
D400. Предназначается для промышленных зон и автомобильных трасс, по которым перемещаются автомобили разного класса. При этом интенсивность движения максимальная.
Е600. Фабрики, заводы, склады, погрузочные терминалы.
F900. Аэродромы и аэропорты.

Классификация лотков поверхностного водоотведения по нагрузке

Второй параметр, по которому классифицируют лотки для поверхностного водоотведения – уклон. Понятно, что вода может перемещаться по каналам самотеком, если они располагаются под определенным углом. Для системы поверхностного водоотведения наклон составляет 7-10 мм на один метр длины дренажной магистрали.

Производители сегодня предлагают лотки двух типов:

• прямые;
• с уклоном внутри.

Первые приходится выставлять под требуемым углом, что не всегда просто, особенно на участках с неровным рельефом. То есть каждый желоб монтируется с наклоном в сторону водоотведения.

Вторые – это уже готовые изделия, внутри которых полость сделана с уклоном. Такие лотки устанавливают на ровную поверхность.

Необходимо обратить внимание, что угол наклона поверхностной дренажной системы – важный инженерный показатель. Если он не будет соответствовать параметрам, обозначенным выше, то сеть водоотведение просто не будет функционировать

Вода в желобах будет застаиваться, грязь накапливаться.

И третий параметр, по которой ведут классификацию лотков поверхностного водоотведения, это сырьевой материал.

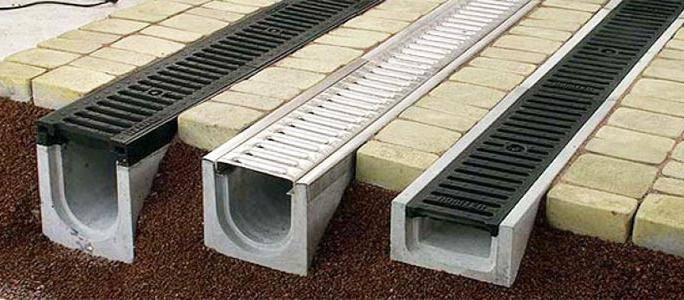

Бетонные лотки

Эта продукция производятся по ГОСТу под номером 32955-2014. В этом нормативном документе четко обозначено, что лоток этого типа комплектуется решеткой, изготовленной из серого чугуна марки СЧ-20. При этом конструктивных типов здесь намного больше, чем в остальных модельных рядах.

Бетонные каналы могут быть:

• П или U-образными;
• щелевыми;
• кольцевыми;
• бордюрными и прочими.

Изготавливать их можно и на заводах ЖБИ, и прямо на строительной площадке по месту монтажа. Последние называются монолитными. Главное – использовать именно армированный бетон марки не ниже М300.

При этом должны учитываться и другие характеристики смеси. А именно:

• водонепроницаемость – не менее W8;
• морозостойкость – не менее F300.

Работать с бетонным раствором трудно, но не сложно в плане получения требуемого изделия, какой бы сложности по форме и размерам оно не было.

Данный ГОСТ жестко не регламентирует размерные параметры изделий. Поэтому на рынке они представлены достаточно широко. К примеру:

• длина в пределах 400-4000 мм;
• высота от 200 мм и выше;
• ширина не определена.

Некоторые производители предлагают размеры лотков, отличные от гостовских. И это не запрещено законом, потому что нестандартные решения иногда помогают улучшить проекты дренажных систем водоотведения.

Как устроена водоотводная система?

Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:

• поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
• глубинные – предназначены для сбора и отвода грунтовых вод.

Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.

Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму

При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем

Советы по производству желобов для заливки бетонного раствора

Перед началом производства лотка для поставки бетона стоит обратить внимание на некоторые условия по поводу установки правильного угла конструкции. Градус установленного наклона должен быть устойчивым, одинаковым на протяжении всего рабочего процесса. При снижении наклона течение бетонного раствора замедляется

Последствием этого может стать досрочное твердение либо закупоривание смеси

При снижении наклона течение бетонного раствора замедляется. Последствием этого может стать досрочное твердение либо закупоривание смеси.

Заливка бетона по желобу в опалубку.

Если угол наклона желоба, наоборот, станет еще больше, скорость транспортировки раствора внутрь опалубки увеличится. Это чревато распадением смеси на разные части, что может привести к значительному ухудшению качественных характеристик бетона. Фундаментное основание лишится своих эксплуатационных качеств, станет хрупким, уязвимым и недолговечным.

Угол наклона для монтажа желобной конструкции подбирается с учетом уровня дальности подачи бетонной смеси и коэффициента ее густоты. Для жидких растворов, подающихся на более короткую дистанцию, разрешается небольшой уровень наклона. При достаточной густоте состава либо его поставке на длительную дистанцию следует максимально повысить угловой градус лотка, дабы убыстрить процесс заливки и не деформировать конструкцию тяжестью бетонной массы.

На однородность бетонного композита оказывает влияние форма желобного сооружения. Длинный, узенький лоток, сделанный своими руками, во время поставки раствора способствует более тесному соединению его крупиц. В то же время желоб следует сделать довольно углубленным, чтобы не допустить переливания бетонного раствора через края лотка во время заливки фундамента.

Если изготавливаемое устройство, транспортирующее бетон от смесителя к опалубке, получилось слишком узким, его обязательно следует укрепить посредством горизонтальных поперечин. Это защитит конструкцию от деформации при тромбозном процессе бетонной массы. Если желаете придать сооружению большей прочности, можете повысить его твердость посредством уголков, прикрепленных к лотку перпендикулярно. Длина таких креплений должна соответствовать ширине желоба.

На сегодняшний день подобные механизмы под закладку фундаментных основ производятся от 3 до 15 метров длиной. Такие устройства, как правило, используются для более глобальных целей – при возведении масштабных коммерческих, нередко многоуровневых сооружений.

При условиях частного строительства подойдут более короткие (до полутора метров), удобные желоба, которые вполне реально сделать своими руками. От метража лотка зависит и его вес. Чем длиннее конструкция, тем увесистей она должна быть. Это защитит транспортер для раствора от прогибания под тяжестью поступающей в него массы.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

• исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
• исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

Обозначение	Габаритные размеры, мм	Вес, кг
Длина	Высота	Ширина	Толщина стенки
ЛР4	5980	400	908	50	1080
ЛРГ4
ЛР6	600	1084	1420
ЛРГ6
ЛР8	800	1240	60	1920
ЛРГ8
ЛР10	1000	1804	75	3310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

• Длина от 400 до 4 000 мм и более.
• Ширина от 500 мм и более.
• Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Линейный водоотвод из лотков

Установка лотков водоотводных выглядит таким образом:

1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны: достаточно использовать колья и бечевку.
2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
3. Определив диаметр, можно приступать к выбору самих лотков и их габаритов.
4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

https://youtube.com/watch?v=X7SfknZ3rqU

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, и участок будет защищен от воздействия влаги. При необходимости можно устанавливать водоотводные лотки своими руками, и созданная конструкция ни в чем не уступит работе специалистов.

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, “магистрального типа” лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Основные преимущества использования ЖБ лотков и блоков

Водоотводные желоба используются сегодня повсеместно, так как подходят для создания и эксплуатации системы любой сложности, объема, на том или ином объекте. С использованием бетонных изделий можно легко и быстро смонтировать всю конструкцию.

Главные плюсы создания системы для отвода воды из бетонных стоков:

• Простой и быстрый монтаж
• Эффективный отвод с участка сточной, грунтовой, дождевой, талой воды в соответствии с установленными стандартами
• Эстетичность и отсутствие необходимости в особом уходе
• Механическая прочность, надежность и долговечность системы
• Стойкость к температурным перепадам, различным внешним негативным воздействиям

Примеры размещения

Водоотводные бетонные водостоки используют в самых разных ситуациях и условиях – монтируют вдоль подъездных путей, в пешеходных зонах, на разного типа спортивных объектах, в местах активного движения транспорта, часто на автомобильных стоянках. Также актуальны такие системы на частных и промышленных объектах, где нужно обеспечить отвод воды и тем самым повысить комфорт и качество эксплуатации.

Там, где есть ограничение по глубине (гаражи, кровли, балконы и др.), используют водоотводные бетонные лотки, выполненные в формате небольших мелких секций.

Современные производители предлагают достаточно большой выбор самых разных вариантов исполнения ЖБИ данного типа, поэтому в процессе проектирования главным этапом становится правильное выполнение расчетов, а уж отыскать элементы для формирования системы нужной конфигурации не составит труда.

Цены, особенности и характеристики

Бетонный лоток водоотводной является базовым элементом водосточной системы. Цена изделия может варьироваться в достаточно ощутимых пределах и зависит от материала изготовления, величины и веса, конструкционных особенностей: лоток может быть сделан из бетона или полимерпесчаной смеси, серого цвета или с добавкой пигментов, с армированием или без, комплектоваться решеткой (из меди, нержавеющей или обычной стали, чугуна).

В среднем цены начинаются от 50-100 рублей за небольшие тротуарные бетонные лотки и доходят до внушительных сумм за изделия с полимерами, решетками, специальных форм, цвета и т.д.

Где приобрести

Купить желоба бетонные для водостока можно непосредственно на заводе или у компаний, сотрудничающих с производителями. При выборе стоит обращаться только в проверенные фирмы, у которых есть сертификат на качество продукции, все соответствующие лицензии и разрешения.

Качество изделия гарантируется такими условиями: использование в производстве современного высокоточного оборудования и безопасных высококачественных материалов, полное соответствие процесса установленной технологии, соответствие готовых изделий ГОСТам и всем указанным в них параметрам, что определяется при многоступенчатых проверках (как правило, на каждом этапе производства).

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность водоотводящей системы.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

• Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
• Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных комплексов, скопления гаражей и в малых промышленных зонах.
• Класс Е600 предназначен для устройства водоотвода с автомагистралей, больших промышленных предприятий и железных дорог.
• Класс F900 имеет наибольшую прочность и применяется для водоотвода с территории аэропортов, портов и крупных логистических центров.

В бытовом строительстве применяются лотки водоотводные полимербетонные (стоят дешевле бетонных) или бетонные класса С250.

Все бетонные лотки можно разделить и по их параметрам. В настоящее время выпускаются лотки стандартной длины, составляющей 1 м, и различного внутреннего сечения, которое может изменяться от 100 мм до 500 мм.

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Основные виды ливневой канализации:

1. Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
2. Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
3. Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

• Площадь, с которой удаляется вода.
• Средний объем осадков в климатической зоне.
• Характеристики и свойства почвы.
• Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Данное изделие имеет следующие стандартные размеры:

• величина условного диаметра – от 10;
• высота 6≤H≤79 см;
• ширина 14≤W≤59 см;
• длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

• трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
• параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

• длина — 1 метр;
• высота 90≤H≤760 мм;
• ширина 100≤W≤500 мм;
• высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

• установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
• широкий спектр использования;
• объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Технические характеристики этого изделия выглядят следующим образом:

• внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
• пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
• вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

• А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
• В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
• С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
• D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
• Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
• F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.
