Крепление унитаза к инсталляции: пошаговый монтажный инструктаж

Нюансы установки инсталляции

Запрещено создавать ниши и штробы в несущих стенах без консультации со специалистом. Так как по ней могут пойти трещины, а в худшем случае есть возможность обрушения.

Для того чтобы начать работы – нужно обратиться к управляющей компании за разрешением. Еще одним решением проблемы является составление плана по усилению стены.

Если работы проводятся незаконно – это может повлечь за собой суды и большие штрафы.

Поэтому, помимо обращения в управляющую компанию, нужно знать:

• создание пазов в некоторых бетонных стенах запрещено;
• создание горизонтальных штроб в некоторых кирпичных стенах запрещено;

Блочная конструкция

Блочная конструкция подразумевает крепление унитаза к стене путем специального блока. У такого монтажа инсталляции унитаза есть большой недостаток – для установки нужно много пространства, что не подходит для маленьких квартир. Тем не менее, такой вариант тоже популярен.

Для  создания прилагается простая инструкция:

1. Собираем небольшую опалубку. В нее должны быть установлено несколько шпилек с шайбой и гайкой.
2. Заливаем все это бетоном, после чего даем ему время застыть.
3. В конце блок облицовывается кафелем.

Рамная конструкция

Рамная инсталляция позволит сэкономить пространство. Все коммуникации прячутся за гипсокартоном или схожим материалом.

Также некоторые модели установок навесного унитаза позволяют настроить высоту унитаза и зафиксировать нужное положение.

Особенности устройства подвесной конструкции

Если не брать во внимание форму чаши, которая бывает круглой, овальной и даже квадратной, все подвесные конструкции выглядят, в общем-то, одинаково. Но, хотя чаша является единственным видимым элементом, сантехнические приборы делятся на две группы по способу крепления:

• На бетонное основание. Основой служит несущая стена (иногда усиливают перегородку). Решение применяется редко, поскольку опорная плоскость не всегда достаточно прочная.
• С применением инсталляции. Чаша и бачок крепятся на промежуточную плоскую металлическую раму (инсталляцию). Каркас сверху обшивают коробом (фальшстеной) из гипсокартона.

Инсталляция обладает следующими особенностями:

Раму изготавливают из стали или сплава с алюминием, прикрепляют к полу и стенам санузла. Рамы бывают окрашенными или оцинкованными (как минимум ножки). Последний вариант предпочтительнее, так как оцинковка предохраняет детали от коррозии.

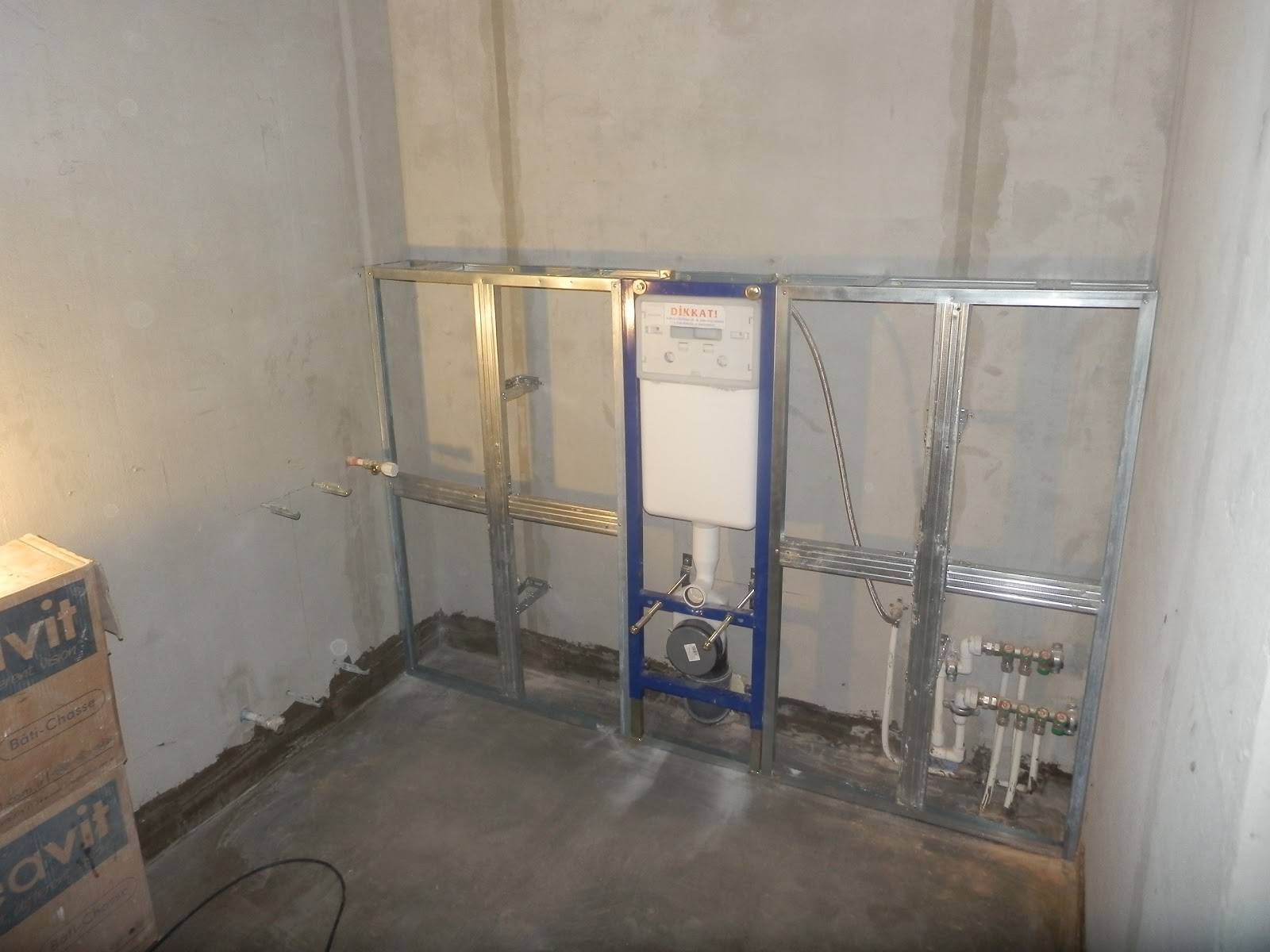

Установка инсталляции на каркас

• Для монтажа чаши применяют стальные шпильки; ее располагают на такой высоте, чтобы обеспечить условия для нормального слива.
• В готовом виде ширина инсталляции достигает 0,3-0,5м, высота 1-1,4 м, глубина редко превышает 0,3 м.
• Конструкция зашивается в короб из гипсокартона (ГКЛ), который облицовывают керамикой.

Чаша выглядит обычно (если не считать ее расположения), но сливной бачок отличается от привычных систем. Его делают плоским; при небольшой толщине он занимает значительную площадь, но объемом не отличается от традиционных вариантов.

Как и опирающиеся на пол модели, унитазы с инсталляцией подключаются к канализации стандартным способом; кнопку спуска устанавливают на передней панели (иногда сверху).

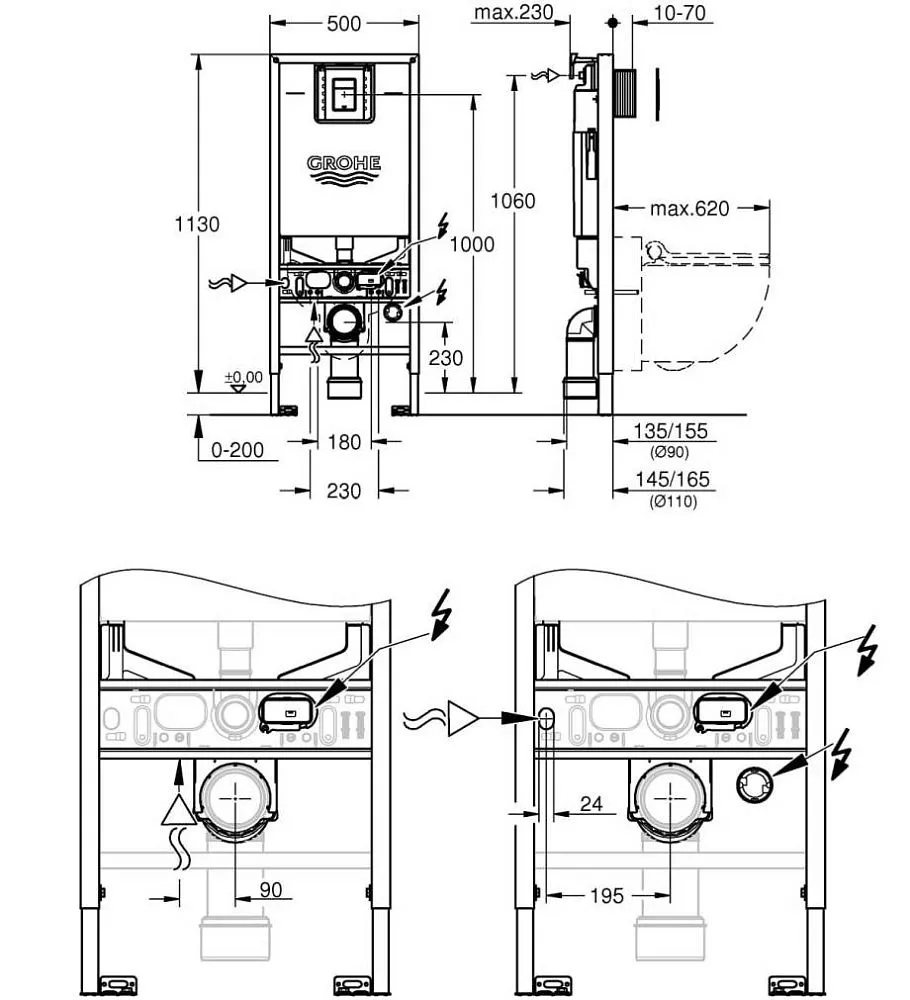

Размерная схема для подвесной модели

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Достоинства и недостатки навесных унитазов с инсталляцией

Преимущества подвесных конструкций:

1. Значительное упрощение уборки. Подвесные унитазы в первую очередь создавались именно для того, чтобы облегчить уборку санузла, если установка навесного унитаза выполнена правильно, поскольку наличие в нем напольных конструкций создает несколько труднодоступных зон.
2. Отличные эстетические качества. Навесные устройства характеризуются хорошим внешним видом и умением «вписываться» в интерьер. Объяснить это явление просто: на виду нет никаких труб, все внутренние элементы закрыты обшивкой, которая может быть обработана в стиле, наиболее соответствующем интерьеру санузла. Незамаскированными остаются лишь чаша унитаза и клавиша слива – а их правильный выбор будет хорошим дизайнерским решением.
3. Визуальное преимущество. Помимо хороших дизайнерских качеств, подвесные конструкции в глазах человека выглядят лучше с точки зрения рациональности. Как правило, человеческий взгляд оценивает помещение по полу и потолку. Пол в данном случае разгружается, и создается впечатление, что санузел немного больше.
4. Освобождение пространства. Конструкция навесных унитазов действительно освобождает небольшое количество места, но этот момент считается самым спорным: ведь на практике выходит, что стенка с установленной инсталляцией стремится к противоположной стороне помещения, поэтому экономия места будет незначительной.

Недостатки навесных унитазов:

1. Сложность монтажа. Да, установка унитаза с инсталляцией своими руками доступна любому человеку, но это потребует больших усилий и наличия некоторых специфических инструментов. Напольные конструкции в этом плане предпочтительнее.
2. Трудоемкость ремонтных работ, связанная с помещением. Установка или ремонт инсталляции не могут быть осуществлены без предварительного разбора части помещения – и здесь напольные унитазы опять выигрывают.
3. Затрудненный доступ ко внутренним элементам системы. Чтобы добраться до отдельных деталей, например, бачка, придется потратить много усилий на преодоление люка, расположенного за клавишей слива.
4. Невозможность быстрого ремонта. Поскольку доступ к коммуникациям затруднен, то и осуществлять их ремонт в таких условиях практически невозможно, поскольку опять всплывает тема разборки части стены.

Популярные линейки

Изделие бренда “Grohe”

Надежность и качество инсталляции для унитаза во многом зависит от фирмы-производителя.

Grohe — это немецкая фирма сантехники, которая тщательно контролирует качество своей продукции. Надежность бренда, возможность комбинации сантехники из разных линеек подтверждается отзывами покупателей.

Geberit — швейцарский бренд, напрямую конкурирующий с Grohe. Когда-то именно с Geberit началось знакомство российских потребителей с инсталляциями для унитазов. По качеству и цене продукция примерно соответствует Grohe.

TECE — фирма предлагает немецкое оборудование премиум-класса по приемлемой цене. Все изделия сочетаются друг с другом. Монтаж простой. Любую инсталляция можно установить самостоятельно.

Viega — немецкий бренд, продукция которого рассчитана на массового потребителя. Если сравнивать с тройкой основных конкурентов, стоимость инсталляции при прочих равных условиях будет значительно ниже. При этом конструкции надежны и отвечают всем последним технологическим требованиям.

Cersanit — польский производитель, который заслужил место в топе, благодаря высокому качеству продукции и доступной цене. Это самый бюджетный вариант для российского потребителя.

Возможные проблемы при переносе унитаза

Увеличение свободного пространства туалетной комнаты подталкивает к мысли и переустановке санузла. Реален ли перенос унитаза в сторону?

Да, но чтобы сантехника правильно функционировала, следует знать некоторые тонкости.

Для обеспечения необходимого уклона иногда приходится унитаз устанавливать на подиум

Насос следует размещать в стене за унитазом

Возможна и другая ситуация, когда требуется перенести трубы в туалете на расстояние свыше 1,5м или соблюдение СНиП – трудновыполнимая задача. Что же делать?

Существует два решения, первое из которых – перенос канализационного стояка, а второе – подключение специфического оборудования (принудительная канализация). Предпочтительнее будет установить сололифт.

Нюансы установки

В каждом деле есть свои секреты. Есть свои нюансы и при установке инсталляции.

Блочной инсталляции

С появлением блочной конструкции с навесным унитазом серьезной проблемой стало его крепление к стене. При этом предлагаемый производителями сантехники метод монтажа шпилек, на которые навешивается чаша, вряд ли понравится хозяевам, так как крадет часть пространства и с трудом вписывается в дизайн туалета.

Кратко о способе. Собирается опалубка. В нее устанавливаются шпильки с шайбой и гайкой с тыльной стороны. Все это заливается бетоном, который потом облицовывается кафелем.

Специалисты сантехники взяли на вооружение другие методы. О секретах ниже.

1. Капитальная стена просверливается насквозь перфоратором с длинным сверлом. Здесь еще одна маленькая хитрость: сверло очень часто, буквально каждые 20-30 сек., охлаждается маслом. С обратной стороны под шайбу и гайку (головку болта) рассверливается потай.

Ставится длинная шпилька, если изнутри квартиры или болт, если с наружной стороны стены. Потай заделывается шпатлевкой и облицовывается. Такой способ идеально подходит для частных домов. В многоэтажке вряд ли соседи разрешат рушить отделку своих стен. Поэтому на вооружение необходимо брать следующий способ.

Схема крепления бачка со шпильками через стену.

2. В бетонную стену загоняются анкеры, если она монолитная или используют специальные дюбеля при наличии полостей. Здесь есть еще один секрет. До установки унитаза шпильками нужно раскрыть распорки. Шпильку просто так не провернешь — нет головки. Сантехники для этих целей используют гайку-гриб, то есть не сквозную.

Дюбель-«лепесток» для бетонных конструкций с полостями.

Затянутая анкерная шпилька.

Анкерная шпилька.

То же они советуют делать и тем, кто выполняет работы самостоятельно. В продаже такую деталь найти невозможно. Поэтому остается один выход: искать токаря и заказывать необычную гайку у него. Однако профессионал в одном деле не означает, что человек профи в другом.

Еще наши деды знали, как вкручивать и выкручивать шпильки с помощью двух гаек: заворачиваешь их на шпильку, а затем с помощью двух ключей туго законтргаиваешь. За верхнюю гайку шпилька вкручивается, за нижнюю, выкручивается.

Рамной инсталляции

При установке рамной инсталляции профессионалы советуют:

• использовать более современную панель с двумя кнопками, что позволит экономить воду;
• располагать панель слива или между двумя плитками или в центре одной из них;

• устанавливать верхний край чаши унитаза по высоте в пределах 40-44 см;
• толщину защитного экрана или фальшстены не делать больше 7 см;
• проводить тщательный контроль качества работ на каждом этапе установки инсталляции.

Виды инсталляционных систем

Существует несколько видов инсталляций, они различаются по конструкции и по размеру (в частности, глубиной и высотой). Чтобы правильно выбрать подходящую систему, рекомендуется изучить основные особенности разновидностей. Система инсталляции для подвесных унитазов бывает 3 видов:

• блочной;
• рамной;
• угловой.

Иногда инсталляция классифицируется по предназначению: бывают модели, подходящие конкретному виду сантехники, а также универсальные варианты. Также отдельно выделяют угловую инсталляцию для унитаза. Она используется не очень часто, однако незаменима, если в совмещенной ванной комнате минимум свободного пространства.

Блочные

Конструкция в подобных моделях состоит из 2 элементов: непосредственно унитаза и встроенного модуля. Унитазная чаша подвешивается при помощи специальных креплений либо монтируется на пол, а встроенный модуль устанавливается за фальшстену. Сливной бачок может быть подвешен, замурован за кирпичами и цементом либо скрыт за гипсокартонной или пластиковой перегородкой.

Блочная инсталляция характеризуется такими особенностями:

• плоский сливной бачок, дополнительно укрепленный, имеющий малую толщину, но большую ширину и высоту;
• своеобразные элементы для крепления.

Блочная инсталляция отличается небольшой глубиной и обладает низкой стоимостью, по сравнению с рамной системой. Монтаж производится на капитальную стену. При выборе стандартной (не подвесной) модели сантехники единственное отличие от обыкновенной системы будет состоять только в скрытии сливного бачка.

Из-за того, что инсталляцию практически полностью встраивают в стену, лучше всего, если в ней будет предварительно обустроена небольшая ниша. Подобную разновидность выбирают при ограниченном бюджете либо в случае, когда требуется обеспечить свободный доступ к системе.

Главный недостаток – монтаж инсталляции унитаза может осуществляться только при наличии капитальной стены

Если она отсутствует, лучше обратить внимание на другой вид системы, т.к. под весом сидящего человека тонкая перегородка сломается

Рамные

Основанием системы является прочная рама, изготовленная из стали, которая покрыта антикоррозийным раствором. Для обеспечения повышенной прочности инсталляции в некоторых случаях компоненты соединяются методом сварки. Именно стальная рама принимает на себя всю нагрузку: вес элементов, массу тела сидящего человека и воды.

Главным преимуществом инсталляции для унитаза этого вида является возможность монтажа в любом месте санузла, куда можно подвести канализационный трубопровод и трубу водоснабжения. Рамные системы различаются между собой по предназначению. Есть варианты, подходящие только для биде либо унитаза, а также есть модели, которые устанавливаются с разными типами сантехнических приборов.

Инсталляции подобного типа являются свободно стоящими, они не закрепляются на стену, а весь вес передается на прочные укрепленные ножки. Поэтому, в отличие от блочной, такую систему можно устанавливать даже на не слишком толстую перегородку, сделанную из гипсокартона.

Различают несколько видов креплений:

• крепеж к стене на 4 точках;
• крепеж к полу, такая конструкция имеет дополнительные опоры;
• крепеж на 2 точках к полу и на 2 точках к стене.

Угловые

Угловые инсталляционные системы для унитаза устанавливаются в ситуациях, когда свободное пространство туалета ограничено, зато есть возможность установки сантехники в угол. Как правило, подобные модели фиксируются на стенах. Они также позволяют создать единый дизайн интерьера санузла и сделать помещение больше, однако их монтаж будет стоить несколько дороже.

Главные преимущества:

• компактный размер, позволяющий устанавливать модели даже в самые маленькие комнаты;
• визуальное увеличение пространства за счет того, что центр туалета не загроможден сантехникой;
• можно поместить унитаз в комплекте с раковиной либо биде;
• существует 40 мм пространства, в пределах которого можно регулировать высоту изделия;
• унитазные чаши, как правило, обладают повышенной прочностью и износостойкостью, даже при больших нагрузках не появляются трещины и прочие повреждения. Несмотря на их внешнюю хрупкость, инсталляция способна выдерживать до 500 кг массы.

К особенностям угловой разновидности можно отнести необходимость произведения монтажа только в совмещенных санузлах. При установке в стандартные комнаты с большим количеством свободного пространства подобная модель будет визуально уменьшать помещение.

Устанавливаем металлический каркас

Металлическая рама является основой инсталляции, на которой закрепляются все элементы конструкции – бачок и чаша

Учитывая тип рассматриваемого унитаза, важно отметить, что рама будет располагаться в стене, в заранее сформированной нише. Это нужно предусмотреть заранее, еще на этапе планирования ремонта

Приобрести металлический каркас можно, как в комплекте с унитазом, так и по отдельности

При покупке рамы главное внимание стоит уделять качеству металла, и габаритам, в частности глубине. В стандартных моделях, она находится в пределах 23-25 см

Этапы сборки и установки рамы:

12 приемов для маленьких квартир – расширяем пространство!

если бачок поставлялся отдельно от рамы

Заводим раму в нишу и крепим ее к полу и стенам на кронштейны

Важно сразу правильно выставить уровни (вертикаль и горизонталь)

После установки, высота рамы регулируется согласно ранее сделанным замерам и схематическому изображению. Обычно инсталляция регулируется по высоте при помощи специальных “ножек”-кронштейнов на нижней ее части. откручивая или закручивая их подгоняем высоту коммуникаций инсталляции до нужного уровня.

В слив канализации помещается манжета-направляющая, которая обычно есть в комплекте с рамой. Сливная труба закрепляется на каркасе.

Совершая все манипуляции необходимо также отслеживать ровность всей конструкции по горизонтали, вертикали и стенам. Для получения точного результата мастером используется строительный уровень.

Монтаж подвесного унитаза с инсталляцией

Для начала необходимо определить место, где будет установлен унитаз с инсталляцией. Основное требование к площадке – прочность. Крепить раму на гипсокартон нельзя. Для монтажа в деревянный пол понадобятся дополнительные крепежи. Идеально, если пол и стены сделаны из бетона.

Основную нагрузку берет на себя инсталляция, поэтому прочность конструкции зависит от качества крепления рамы к стене и полу.

Установка инсталляции выполняется поэтапно по инструкции:

1. Разметка стены. Нужно сделать отметки в местах, где будут располагаться крепежи, выход канализации и водопровод, все это с учетом габаритов инсталляции и уровня. Специалисты рекомендуют ориентироваться на сливной бак, обычно его размещают на высоте 1 метр от пола, а чашу на высоте 40-50 см.
2. Подведение труб. В конструкции рамной инсталляции есть место, куда должна выйти канализационная труба, поэтому потребуется точность в измерениях. Подвести воду можно гибким шлангом, но надежнее установить металлопластиковые трубы.
3. Крепление инсталляции. По отметкам сделать отверстия в стене и полу при помощи перфоратора и установить в них дюбели. Установить раму инсталляции и зафиксировать ее анкерными шурупами сначала на полу, затем на стене.
4. Подключение к коммуникациям. Подвести воду к баку, обмотать резьбу фум лентой и подсоединить. Закрепить канализационную трубу на раме.
5. Установка штырьков для чаши. В специальные отверстия на раме закрутить металлические шпильки, они прилагаются в комплекте.

Следующий этап работ – монтаж фальш-стены. Ее можно сделать из любого материала. Подойдет влагостойкий гипсокартон, он легко поддается резке и прост в установке. Сначала выставить металлические профили, затем в листах гипсокартона сделать отверстия для канализационной трубы, подвода бака к чаше, штифтов и кнопки смыва. Обшить короб для инсталляции. Наклеить плитку или покрасить.

Остается только установить чашу и клавишу смыва. Чашу нужно надеть на штифты, проследить, чтобы все патрубки сошлись в нужном месте. Прижать устройство к стене, чтобы не осталось зазоров, и зафиксировать чашу болтами. Последней устанавливается кнопка слива воды. Теперь нужно проверить работу конструкции и можно использовать унитаз по прямому назначению.

Установка подвесного унитаза с инсталляцией требует точности предварительной разметки, как сделать ее правильно и произвести монтаж устройства смотрите на видео.
