Компьютерная розетка: виды, категории, правила расположения и технология подключения

Для чего нужна розетка rj45

Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.

Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля изложен здесь.

Характеристики и классификация

Разъем RJ45 состоит из восьми контактов, а внутри него есть восемь отдельных проводов разного цвета. Четыре из этих проводов однотонные, а еще четыре имеют белый цвет с цветными полосами. Эти провода обжимаются в пластиковую головку коннектора с помощью обжимного инструмента.

Чтобы обеспечить надежную фиксацию кабеля в разъеме, на разъеме имеется сгибаемая подпружиненная защелка, так называемый фиксирующий зажим, издающий щелчок, когда кабель подключен к разъему. Щелчок означает, что вилка надежно закреплена. Чтобы извлечь кабель, язычок защелки должен быть нажат. Простое вытягивание кабеля из розетки без нажатия на защелку может повредить разъем или привести к разрыву кабеля.

Язычок с защелкой пластиковый, поэтому он подвержен повреждениям и может легко сломаться от чрезмерного или неправильного использования. Сломанная защелка не позволяет надежно зафиксировать кабель внутри розетки, он будет периодически выпадать, что будет приводить к разрыву соединения.

RJ45 обычно используется для кабелей CAT5 и CAT6. Для RJ45 используются два стандарта коммутации жил провода и контакторов коннектора, которые определяют, как распиновка RJ45 для размещения 8 отдельных проводов – T568A и T568B.

Эти два стандарта допускают два возможных типа подключения жил к коннекторам:

• если оба конца соединительных шнуров соединены по одному стандарту, это прямое соединение;
• если оба конца соединительных шнуров соединены по разным стандартам, это перекрестное соединение.

Ранее перекрестный кабель позволял соединять только оборудование одного типа (компьютер к компьютеру, роутер к роутеру), а прямой кабель использовался для соединения роутеров и другого сетевого оборудования с компьютерами. Но с 2000-х годов почти все сетевое оборудование и ПК поддерживают технологию Auto-MDI(X), которая позволяет использовать любую распиновку для соединения любой техники без потери скорости передачи данных.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

1. Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.

2. Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа

На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить подключение компьютерной розетки.

Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

10 известных брендов, предлагающих действительно качественную продукцию

Ознакомившись с информацией о том, какие бывают розетки, необходимо выбрать производителя. Сложно сосчитать количество компаний, предлагающих подобную продукцию, – их сотни. Однако существуют фирмы, проверенные опытом, находящиеся на рынке десятки лет. Лучше доверять им, чем экспериментировать с неизвестными брендами.

• Legrand — французский бренд, предлагающий высококачественные изделия по относительно низким ценам (в среднем 300-400 рублей). В ассортименте производителя представлены товары с различным оформлением — от стандартных до украшенных замысловатыми узорами и стилизованных под дерево.
• Scneider-electric — немецкая компания, предлагающая приборы с различным дизайном. Цены аналогичны с предыдущим брендом. В ассортименте есть бюджетные и люксовые изделия. Каждое из них обладает высоким качеством.
• Bticino —итальянская компания, которая производит высококачественные устройства. Их стоимость выше, чем у предыдущих производителей (начинается примерно с 800 рублей). Внешний вид и качество сборки заставляют удивиться даже опытных электриков.
• Anam — имеют необычный дизайн, который многим кажется странным, незамысловатым. Тем не менее по качеству пластика и деталей данная фирма одна из лучших среди производителей бюджетных товаров. В ассортименте есть продукция с различным оформлением. Самые выгодные цены установлены на блочные виды розеток электрических (двойные, тройные и т. д.).
• GUSI, Makel, Lezard — три производителя, предлагающие одинаковую по качеству и стоимости продукцию. Если выбирать из изделий этих брендов, стоит ориентироваться на личные предпочтения. Известно, что вся продукция обладает одним изъяном — проблемами с контактной группой.
• Wessen — качество полностью соответствует цене. Чего-то особенного и элитного от этой продукции ждать не стоит. Но она безопасна и вполне подойдет для жилых помещений.
• Белорусские бренды. Если проект сильно ограничен в финансах, данная продукция — одна из лучших на рынке дешевых решений. Однако встречаются недочеты с конструкцией, есть проблемы с дизайном.
• DKC — качественные устройства, обладающие завышенной, как для своего уровня, ценой.

Данный перечень отображает самых популярных производителей из различных ценовых категорий. Есть и другие бренды, предлагающие качественную продукцию. Но судить о конструкционных особенностях изделий, их преимуществах и недостатках может только человек, обладающий определенным опытом. Если его нет, лучше доверять брендам.

Для чего устанавливать интернет розетки

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире вам придется заниматься самостоятельно, а получается это не всегда эстетично.

Как правило, просто кидают кабель где-то за шкафом или в крайнем случае прячут под плинтусом.

Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств – компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера, что очень удобно, практично и эстетично.

Нормативно-регламентирующие документы

Общие требования к маркировке электрооборудования в сети, переключателям и розеткам в соответствии со стандартом указываются в российском ГОСТе 21.614.88. Этот государственный норматив был разработан сравнительно недавно. Он пришел на смену стандарту, который использовался в СССР.

Если в чертеж вносятся дополнительные элементы оборудования или электропроводки, то это должно соответствовать требованиям, которые указываются по ГОСТ 2.721.74. Данный стандарт определяет нормы, по которым надо обозначать указатели общего пользования. Сам тип организации чертежа по вводно-распределительному оборудованию также регулируется ГОСТом 2.721.74. Все обозначения представляют собой графические знаки, выполненные в виде геометрических объектов.

Это могут быть:

• прямые линии;
• точки;
• квадраты;
• круги и т. д.

В конкретных сочетаниях данные компоненты определяют составные части:

• оборудования;
• переключателей;
• автоматов и других устройств, применяющихся в электротехнике.

Также наличие данных элементов отображает принципы управления системой.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На фото представлены общепринятые нормы подключения кабелей витой пары

Итак:

• На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
• Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
• Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

• Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

• На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
• Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
• Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
• Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см

Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и обжим витой пары. Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете прочесть здесь.

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную в подрозетник «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Алгоритм установки

Прежде всего, необходимо проложить кабель связи. Укладывать его можно как снаружи, так и внутри стенного массива. В последнем случае процедура усложняется и дальнейшее обслуживание затрудняется. Однако это навсегда избавляет от наличия большого количества проводов и ухудшения эстетики интерьера.

Алгоритм действий состоит из следующих этапов:

• Выполняется разметка пролегания трассы с учетом уже монтированных коммуникаций.
• Схема составляется так, чтобы учитывались не только удобные места для подключения розеток rj45, но и ограничения радиуса загиба кабеля, например, Cat 5e или иных модификаций.
• Если укладка делается в бетонной/кирпичной стене, предварительно проделывается паз.
• Подбирается кабель. В идеале он должен иметь минимальный радиус изгиба, хорошую эластичность и срок службы не менее 20-30 лет.

Видео-пример по установке интернет-розетки:

• Проводник укладывается в гофру, в которой он должен свободно двигаться, и далее в штробу.
• Паз заделывается, и выполняется отделка стен.

По завершении подключается розетка по следующей технологии:

• Выполняется разборка корпуса, отсоединяется передняя часть.
• Изучается цветовая схема проводной разводки на задней стороне корпуса. Как правило, выбирается вариант В.
• Далее чтобы подсоединить к интернет-розетке кабель, производится ее обжим. Делается это согласно выбранной цветовой схеме – то есть когда проводки и контакты совпадают по оттенку.
• После того как проводники зафиксированы зажимом, проверяется качество передачи путем пробного соединения с подключенным гаджетом.
• В завершении корпус собирается, и розетка устанавливается и закрепляется на своем месте в стене.

Крепление проводников к контактам коннектора осуществляется по следующему алгоритму:

• С кабеля счищается слой изоляции на величину 7 см от края.
• Далее пары проводников раскручиваются и выпрямляются.

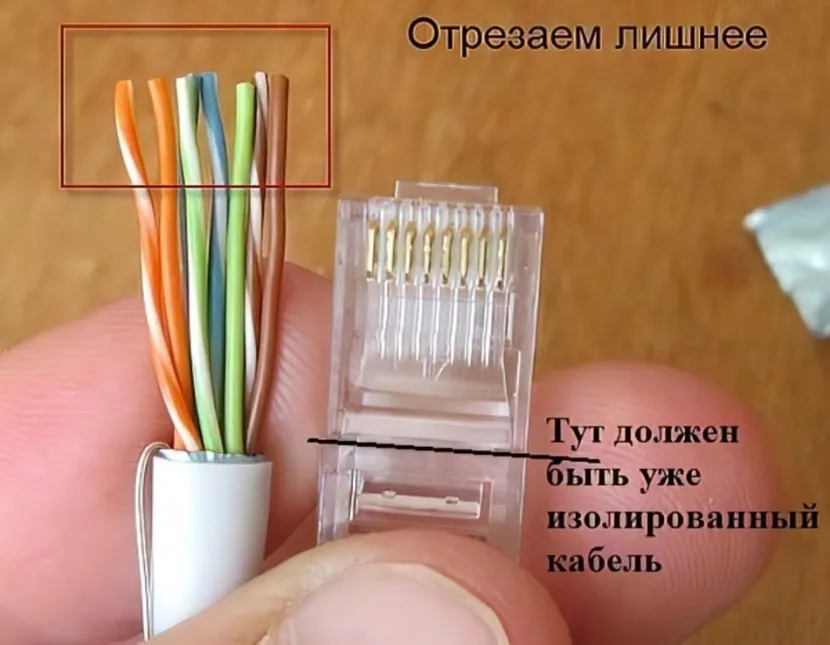

• Затем проводки отмеряются по коннектору, и лишнее обрезается.

Длина проводников должна быть такой, чтобы внешняя изоляция подходила точно под край коннектораИсточник kak-sdelano.ru

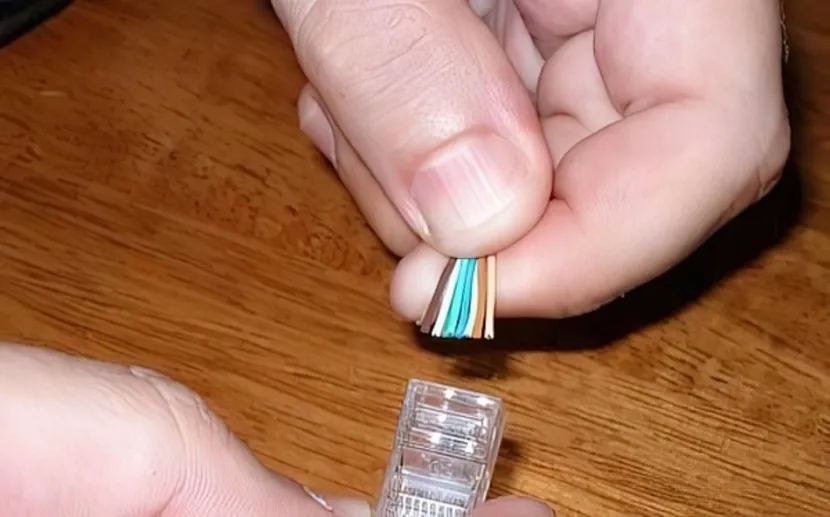

После этого провода укладываются в коннектор, расположенный защелкой вниз.

Провода кабеля запускаются в коннектор, направленный защелкой внизИсточник kak-sdelano.ru

• При этом каждый проводок попадает в своеобразную канавку.
• В завершении с помощью клещей коннектор сдавливается – в результате выступы прорезают изоляцию и создается надежное соединение между проводами и контактами.

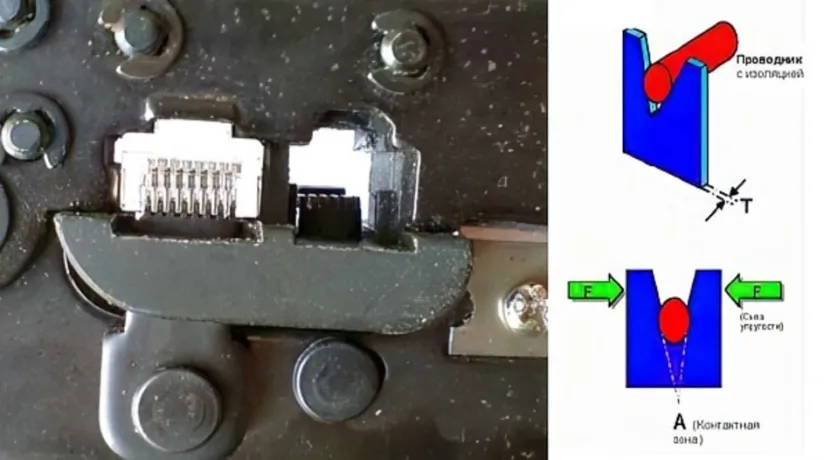

Схема действия клещей для обжима кабеля в коннектореИсточник kak-sdelano.ru

Видео-ролик по монтажу интернет-розетки:

Обзор популярных брендов

Наиболее востребованными и часто приобретаемыми являются интернет-розетки следующих брендов:

• Legrand. Модели французской линейки характеризуются лучшей системой крепления кабеля. Подключается по 2-м схемам – А и В.
• Viko. При сохранении качества, сравнимого с выше описанным брендом, изделия данной марки стоят дешевле. Минус – отсутствие подсказок на корпусе по выбору схемы.
• Lezard. Модели турецкой компании, характеризуются стандартным набором свойств.
• Schneider. Классический вариант коммутатора. Однако также выпускается в двойном виде. Поэтому чтобы правильно подключить интернет-розетку, придется вести 2 кабеля, так как параллельная схема соединения не поддерживается.

Видео-инструкция по подсоединению витой пары к розетке:

Коротко о главном

Интернет-розетка предназначается для подключения проводного интернета к ПК, ноутбуку и другому оборудованию. Классифицируется она по количеству разъемов, скорости соединения и типу установки. При этом для соединения применяются 2 протокола – А и В. Чаще всего используется последний вариант.

Для соединения в домашней сети достаточно использовать 2-х-парный кабель, однако с учетом перспективы увеличения скорости лучше сразу монтировать 4-х-парный вариант. При этом распиновка выполняется строго в соответствии с выбранным протоколом.

Чтобы установить розетку для интернета, необходимо действовать по инструкции:

• Выбрать маршрут и проложить кабель.
• Подсоединить кабель и установить розетку.
• Подключить кабель к коннектору.

Сколько розеток нужно для компьютера

Планируя рабочее место для персонального компьютера дома или в офисе, важно правильно выбрать количество, тип розеток и места их установки. В этой статье мы поговорим о электропроводке и точках подключения для компьютера и сопутствующей периферии

В этой статье мы поговорим о электропроводке и точках подключения для компьютера и сопутствующей периферии.

Обычно, если рабочее место заранее не спланировано, для подключения используется одна розетка и подключенный к ней удлинитель. Так сделано у 70% домашних компьютеров, но это неправильно и небезопасно.

Лучший вариант – на этапе электромонтажа и ремонта заложить нужное количество розеток, а сколько и где мы сейчас обсудим. Тогда, при эксплуатации, вы не будете испытывать неудобств, имея надёжную систему.

В первую очередь рассмотрим из чего состоит современный компьютер, и что из этого требует подключения к сети.

Состав стандартного ПК для дома/работы:

Основные элементы, любого компьютера, подключаемые к 220В или другим сетям:

1. Системный блок – это основный элемент ПК и наиболее энергоёмкий из всего комплекта оборудования. Для его подключения используется стандартная вилка с контактами заземления и розетка – Schuko Type F, знакомая всем.

2. Монитор – без него не будет работать ни один ПК. Его также необходимо подключать к отдельному механизму.

3. Практически каждый современный ПК имеет доступ в интернет. Для этого до него, от вашей точки доступа (от роутера) обычно установленного провайдером, прокладывается кабель – UTP, витая пара. Для подключения же применяется интернет-розетка с разъемом Rj45.

Активные (со встроенным усилителем) аудиоколонки

В целом – это тот минимум электроустановочных компонентов, который необходимо иметь на рабочем месте: три розетки 220в и одна интернет-розетка – всего четыре поста.

Своим клиентам я рекомендую устанавливать большее количество розеток.

Так, если у вас есть принтер – он также требует подключения к электрической сети – это плюс еще механизм.

А для тех, кто много времени проводит за рабочим местом, будет актуальна проблема зарядки сотового телефона. Или довольно часто требуется подключить настольную лампу. И хотя это уже не относится напрямую к подключению ПК – но это элементарное удобство, обязательно предусмотрите хотя бы одну свободную розетку на такой случай.

Если подытожить – получается следующая конфигурация:

Размещение розеток для компьютера

Блок из трех розеток рядом с системным блоком, под столом – тот минимальный набор, о котором мы говорили в первую очередь. Из них 2 электрические, к которым подключается системный блок и монитор и интернет – rj45.

Блок из трех-четырех механизмов 220в на уровне рабочей поверхности (на уровне столешницы) – сюда подключаете то, что периодически может отключатся или должно быть мобильным: активная акустическая система, принтер, зарядное устройство для телефона, настольная лампа или еще что-то.

Это и есть состав оптимального набора розеток для персонального компьютера.

И даже используя современные моноблоки – компьютеры, совмещающие в одном корпусе: монитор, системный блок и акустику, которые для подключения требуют лишь: одну розетку 220В и RJ45. Вы не решаете проблему подключения принтера или другого дополнительного оборудования, запасные разъемы вам обязательно понадобятся. Поэтому, я советую всегда придерживаться описанных выше схем установки.

Электропроводка

Ниже представлена самая распространенная, схема прокладки проводов до компьютерных розеток – шлейфом.

Наиболее удобная высота расположения розеток для компьютера на стене, следующая:

Блок механизмов для подключения системника и монитора, располагается на высоте 30см от пола, остальные же розетки над рабочей поверхностью – 80-90см от пола.

А сколько розеток для ПК сделано у вас, достаточно ли этого? Оставляйте свои мнения и комментарии, это будет интересно многим.
